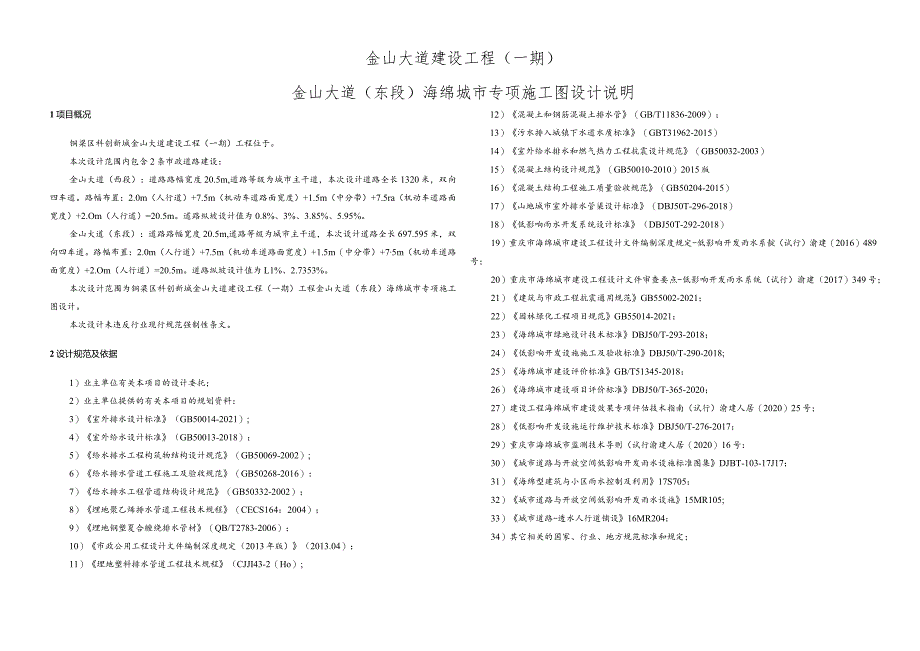

1、金山大道建设工程（一期）金山大道（东段）海绵城市专项施工图设计说明1项目概况铜梁区科创新城金山大道建设工程（一期）工程位于。本次设计范围内包含2条市政道路建设：金山大道（西段）：道路路幅宽度20.5m,道路等级为城市主干道，本次设计道路全长1320米，双向四车道。路幅布置：2.0m（人行道）+7.5m（机动车道路面宽度）+1.5m（中分带）+7.5ra（机动车道路面宽度）+2.Om（人行道）=20.5m。道路纵坡设计值为0.8%、3%、3.85%、5.95%。金山大道（东段）：道路路幅宽度20.5m,道路等级为城市主干道，本次设计道路全长697.595米，双向四车道。路幅布置：2.0m（人行道
2、）+7.5m（机动车道路面宽度）+1.5m（中分带）+75m（机动车道路面宽度）+2.Om（人行道）=20.5m。道路纵坡设计值为L1%、2.7353%。本次设计范围为铜梁区科创新城金山大道建设工程（一期）工程金山大道（东段）海绵城市专项施工图设计。本次设计未违反行业现行规范强制性条文。2设计规范及依据1）业主单位有关本项目的设计委托；2）业主单位提供的有关本项目的规划资料：3）室外排水设计标准（GB50014-2021）;4）室外给水设计标准（GB50013-2018）；5）给水排水工程构筑物结构设计规范（GB50069-2002）;6）给水排水管道工程施工及验收规范（GB50268-201
3、6）：7）给水排水工程管道结构设计规范（GB50332-2002）；8）埋地聚乙烯排水管道工程技术规程（CECS164：2004）；9）埋地钢塑夏合缠绕排水管材（QB/T2783-2006）；10）市政公用工程设计文件编制深度规定（2013年版）（2013.04）；11）埋地塑料排水管道工程技术规程（CJJI43-2（Ho）;12）混凝土和钢筋混凝土排水管（GB/T11836-2009）；13）污水排入城镇下水道水质标准（GBT31962-2015）14）室外给水排水和燃气热力工程抗震设计规范（GB50032-2003）15）混凝土结构设计规范（GB50010-2010）2015版16）混凝土
4、结构工程施工质量验收规范（GB50204-2015）17）山地城市室外排水管渠设计标准（DBJ50T-296-2018）18）低影响雨水开发系统设计标准（DBJ50T-292-2018）19）重庆市海绵城市建设工程设计文件编制深度规定-低影响开发雨水系靛（试行）渝建（2016）489号；20）重庆市海绵城市建设工程设计文件审查要点-低影响开发雨水系统（试行）渝建（2017）349号；21）建筑与市政工程抗震通用规范GB55002-2021；22）园林绿化工程项目规范GB55014-2021；23）海绵城市绿地设计技术标准DBJ50/T-293-2018；24）低影响开发设施施工及验收标准DBJ
5、50/T-290-2018;25）海绵城市建设评价标准GB/T51345-2018；26）海绵城市建设项目评价标准DBJ50/T-365-2020；27）建设工程海绵城市建设效果专项评估技术指南（试行）渝建人居（2020）25号；28）低影响开发设施运行维护技术标准DBJ50/T-276-2017；29）重庆市海绵城市监测技术导则（试行渝建人居（2020）16号：30）城市道路与开放空间低影响开发雨水设施标准图集DJBT-103-17J17；31）海绵型建筑与小区雨水控制及利用17S705；32）城市道路与开放空间低影响开发雨水设施15MR105;33）城市道路-透水人行道铺设16MR204；

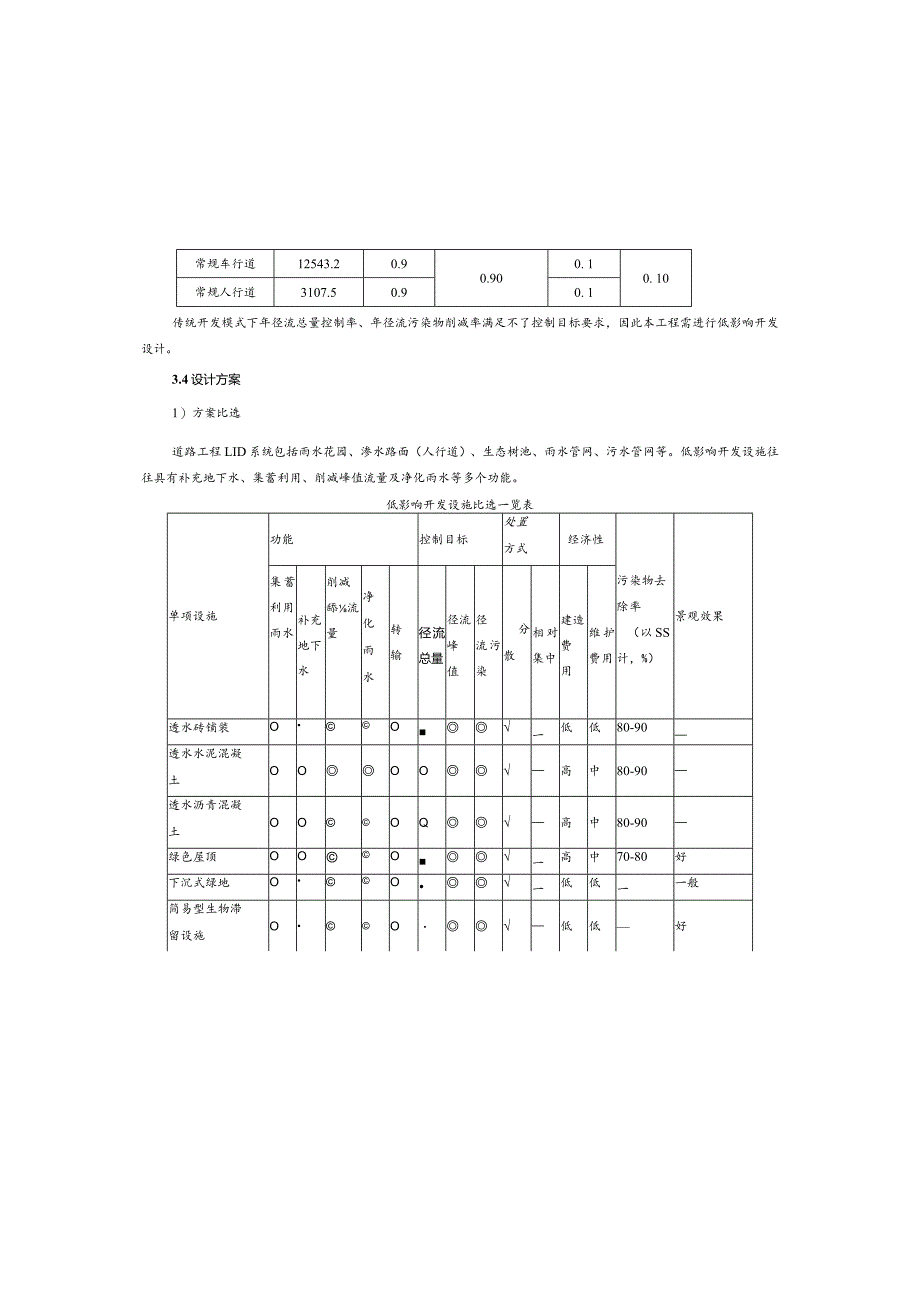

6、34）其它相关的国家、行业、地方规范标准和规定；常规车行道12543.20.90.900. 10. 10常规人行道3107.50.90. 1传统开发模式下年径流总量控制率、年径流污染物削减率满足不了控制目标要求，因此本工程需进行低影响开发设计。3.4设计方案1）方案比选道路工程LID系统包括雨水花园、渗水路面（人行道）、生态树池、雨水管网、污水管网等。低影响开发设施往往具有补充地下水、集蓄利用、削减峰值流量及净化雨水等多个功能。低影响开发设施比选一览表单项设施功能控制目标处置方式经济性污染物去除率（以SS计，%）景观效果集蓄利用雨水补充地下水削减舔流量净化雨水转输径流总量径流峰值径流污染分散相

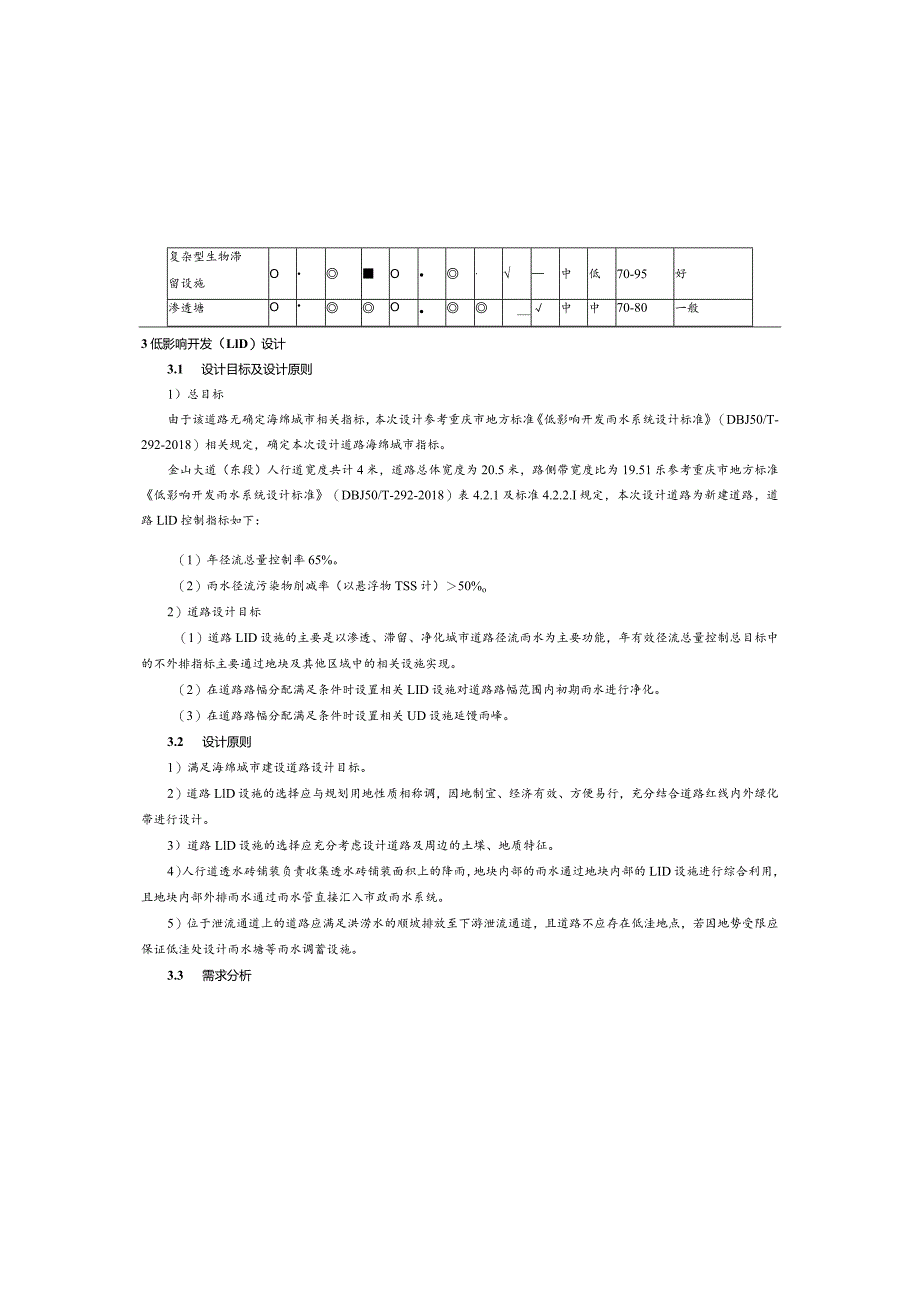

7、对集中建造费用维护费用透水砖铺装OO一低低80-90透水水泥混凝土OOOO高中80-90透水沥青混凝土OOOQ高中80-90绿色屋顶OOO一高中70-80好下沉式绿地OO一低低一一般简易型生物滞留设施OO低低好复杂型生物滞留设施OO中低70-95好渗透塘OO中中70-80一般3低影响开发（LlD）设计3.1 设计目标及设计原则1）总目标由于该道路无确定海绵城市相关指标，本次设计参考重庆市地方标准低影响开发雨水系统设计标准（DBJ50/T-292-2018）相关规定，确定本次设计道路海绵城市指标。金山大道（东段）人行道宽度共计4米，道路总体宽度为20.5米，路侧带宽度比为19.51乐参考重庆市地
8、方标准低影响开发雨水系统设计标准（DBJ50/T-292-2018）表4.2.1及标准4.2.2.I规定，本次设计道路为新建道路，道路LlD控制指标如下：（1）年径流总量控制率65%。（2）雨水径流污染物削减率（以悬浮物TSS计）50%o2）道路设计目标（1）道路LID设施的主要是以渗透、滞留、净化城市道路径流雨水为主要功能，年有效径流总量控制总目标中的不外排指标主要通过地块及其他区域中的相关设施实现。（2）在道路路幅分配满足条件时设置相关LID设施对道路路幅范围内初期雨水进行净化。（3）在道路路幅分配满足条件时设置相关UD设施延馒雨峰。3.2 设计原则1）满足海绵城市建设道路设计目标。2）道
9、路LlD设施的选择应与规划用地性质相称调，因地制宜、经济有效、方便易行，充分结合道路红线内外绿化带进行设计。3）道路LlD设施的选择应充分考虑设计道路及周边的土堞、地质特征。4）人行道透水砖铺装负责收集透水砖铺装面积上的降雨，地块内部的雨水通过地块内部的LID设施进行综合利用，且地块内部外排雨水通过雨水管直接汇入市政雨水系统。5）位于泄流通道上的道路应满足洪涝水的顺坡排放至下游泄流通道，且道路不应存在低洼地点，若因地势受限应保证低洼处设计雨水塘等雨水调蓄设施。3.3 需求分析本本次设计道路金山大道（东段）设计总长约697.595m,在传统开发模式下的效果分析详见下表。金山大道（东段）项目下垫面
10、分析一览表下垫面类型面积（m2）雨量径流系数综合雨量径流系数径流控制率综合控制率调节技术调节塘调节池O转输技术转输型植草沟干式植草沟湿式植草沟海管/渠O截污净化技术植被缓冲带初期雨水弃流设施OO人工土壤渗滤O注：一一直选用一一可选用Q不宜选用。道路LlD设施的主要功能依次是削减初期雨水径流污染、降低雨水径流峰值、减少径流产量，本次设计金山大道（东段）单侧人行道宽度为2m。经过综合考虑，人行道采用透水砖铺装的方式。2）海绵城市总体控制指标设计本次设计金山大道（东段）人行道采用透水铺装进行设计。由于该道路无确定海绵城市相关指标，本次设计参考重庆市地方标准低影响开发雨水系统设计标准（DBJ50/T-
11、292-2018）相关规定，确定本次设计道路海绵城市指标。1 .年径流总量控制率65%。2 .雨水径流污染物削减率（以悬浮物TSS计）N50%。（1）年径流总控制率本次设计选用人行道透水砖铺装LlD设施，道路范围内年径流总量控制率计算如下表：金山大道（东段）项目径流总量控制率指标分解一览表下垫面及LID设施控制面积（m?）年径流总量控制率透水砖铺装3368.270%车行道不可控部分13472.60%合计15650.713.90%经计算，金山大道（东段）道路范围内年径流总量控制率为139OS,（2）雨水径流污染去除率计算本项目属于有年径流总量控制要求的建设项目，雨水径流污染控制宜采用低影响开发模
12、式来实现，雨水径流污染控制容积V归VT（年径流总量控制容积）。本次设计选用人行道透水砖铺装设施，透水砖铺装及透水沥青混凝土单项污染物去除率为80%90%,本次设计取85乐道路范围内雨水径流污染物削减率计算如下表：根据低影响雨水开发系统设计标准（DBJ50T-292-2018）,汇水区域年径流污染去除率P按下式计算:渗井OOJ低低一渔塘OO高中50-80好雨水湿地OO高中50-80好蓄水池OO一高中80-90一雨水罐OO一低低80-90调节塘OOOO一高中一一般调节池OOOOOO高中一转输型植草沟OOO一低低35-90一般干式植草沟0OOJ一低低35-90好湿式植草沟0OOOO一中低好渗管/渠0OOOJ一中中35-70一植被缓冲带OOOOO一低低50-75一般初期雨水弃流设施OOOO低中40-60人工土壤渗滤OO一OO一高中75-95好注：1强较强O弱或很小；2
