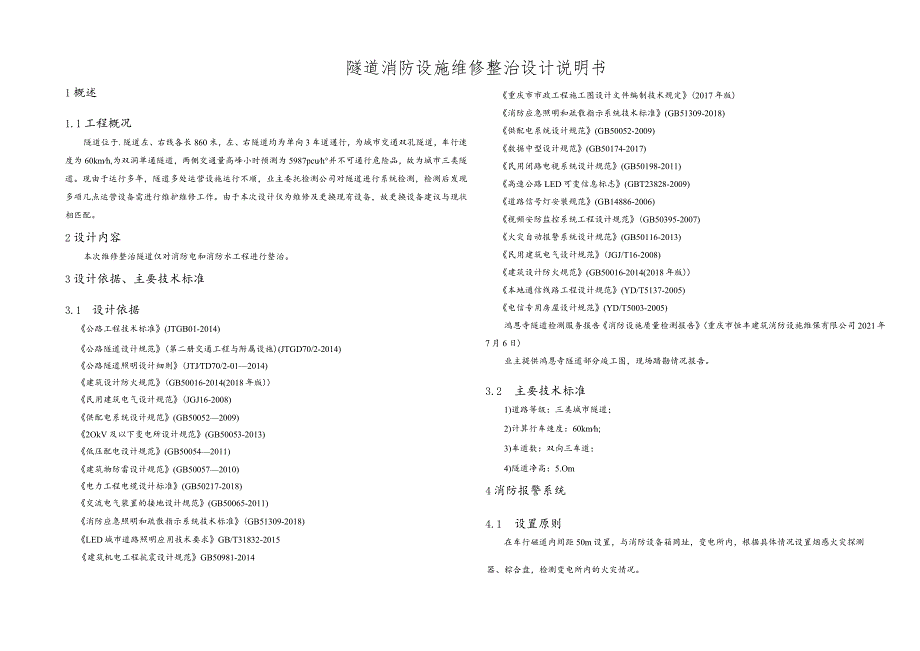

1、隧道消防设施维修整治设计说明书1概述1.1工程概况隧道位于.隧道左、右线各长860米，左、右隧道均为单向3车道通行，为城市交通双孔隧道，车行速度为60kmh,为双洞单通隧道，两侧交通量高峰小时预测为5987pcuh并不可通行危险品，故为城市三类隧道。现由于运行多年，隧道多处运营设施运行不顺，业主委托检测公司对隧道进行系统检测，检测后发现多项几点运营设备需进行维护维修工作。由于本次设计仅为维修及更换现有设备，故更换设备建议与现状相匹配。2设计内容本次维修整治隧道仅对消防电和消防水工程进行整治。3设计依据、主要技术标准3.1 设计依据公路工程技术标准(JTGB01-2014)公路隧道设计规范(第二
2、册交通工程与附属设施)(JTGD70/2-2014)公路隧道照明设计细则(JTJTD70/2-012014)建筑设计防火规范(GB50016-2014(2018年版)民用建筑电气设计规范(JGJ16-2008)供配电系统设计规范(GB500522009)2OkV及以下变电所设计规范(GB50053-2013)低压配电设计规范(GB500542011)建筑物防雷设计规范(GB500572010)电力工程电缆设计标准(GB50217-2018)交流电气装置的接地设计规范(GB50065-2011)消防应急照明和疏散指示系统技术标准(GB51309-2018)LED城市道路照明应用技术要求GB/T3
3、1832-2015建筑机电工程抗震设计规范GB50981-2014重庆市市政工程施工图设计文件编制技术规定(2017年版)消防应急照明和疏散指示系统技术标准(GB51309-2018)供配电系统设计规范(GB50052-2009)数据中型设计规范(GB50174-2017)民用闭路电视系统设计规范(GB50198-2011)高速公路LED可变信息标志(GBT23828-2009)道路信号灯安装规范(GB14886-2006)视频安防监控系统工程设计规范(GB50395-2007)火灾自动报警系统设计规范(GB50116-2013)民用建筑电气设计规范(JGJ/T16-2008)建筑设计防火规范
4、(GB50016-2014(2018年版)本地通信线路工程设计规范(YD/T5137-2005)电信专用房屋设计规范(YD/T5003-2005)鸿恩寺隧道检测服务报告消防设施质量检测报告(重庆市恒丰建筑消防设施维保有限公司2021年7月6日)业主提供鸿恩寺隧道部分竣工图，现场踏勘情况报告。3.2 主要技术标准1)道路等级：三类城市隧道；2)计算行车速度：60kmh;3)车道数：双向三车道；4)隧道净高：5.Om4消防报警系统4.1 设置原则在车行磁道内间距50m设置，与消防设备箱同址，变电所内，根据具体情况设置烟感火灾探测器、粽合盘，检测变电所内的火灾情况。通讯接口：一个RS232和两个RS

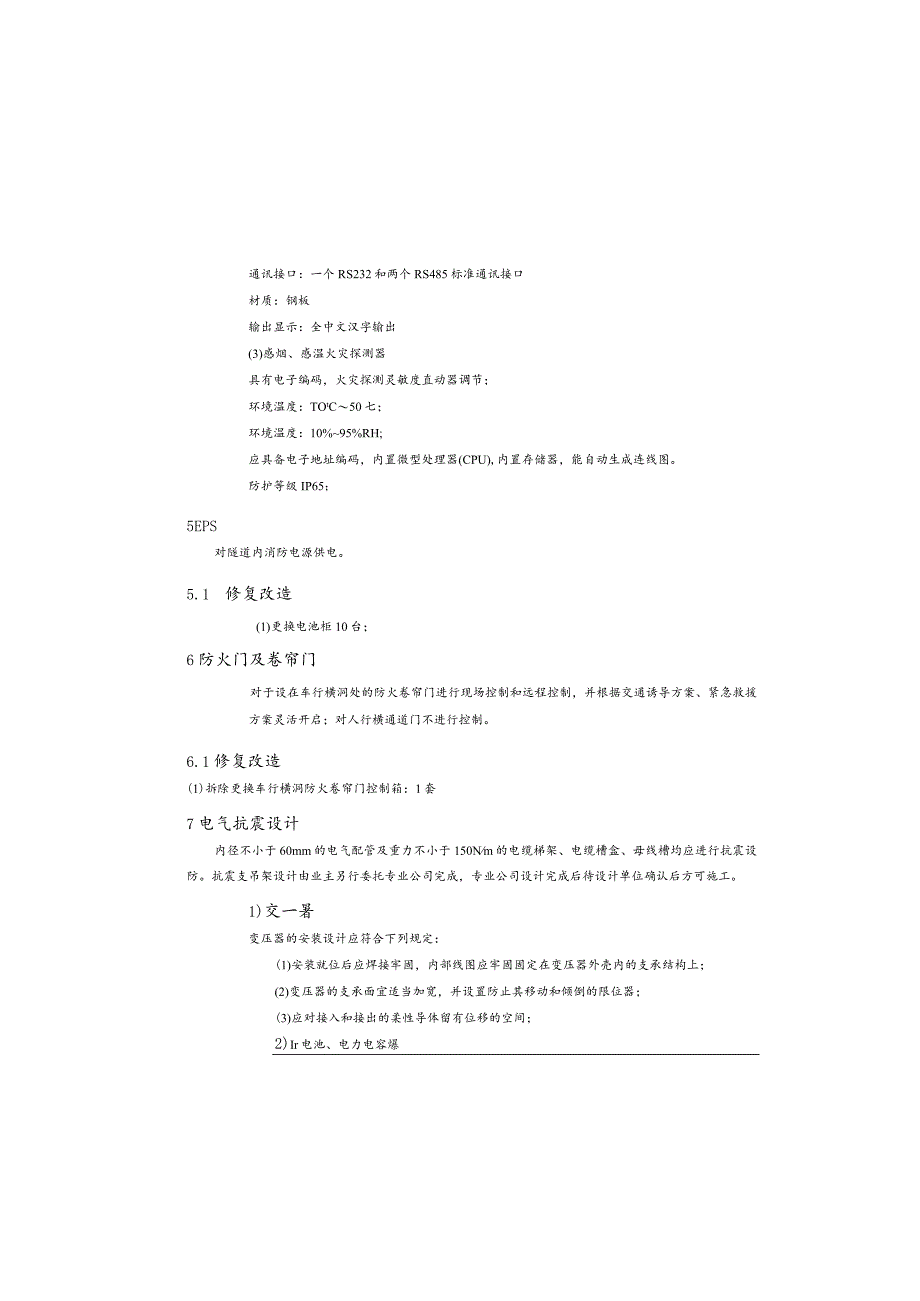

5、485标准通讯接口材质：钢板输出显示：全中文汉字输出(3)感烟、感温火灾探测器具有电子编码，火灾探测灵敏度直动器调节；环境温度：TOtC50七；环境温度：10%95%RH;应具备电子地址编码，内置微型处理器(CPU),内置存储器，能自动生成连线图。防护等级IP65；5EPS对隧道内消防电源供电。5.1 修复改造(1)更换电池柜10台；6防火门及卷帘门对于设在车行横洞处的防火卷帘门进行现场控制和远程控制，并根据交通诱导方案、紧急救援方案灵活开启；对人行横通道门不进行控制。6.1修复改造(1)拆除更换车行横洞防火卷帘门控制箱：1套7电气抗震设计内径不小于60mm的电气配管及重力不小于150Nm的电

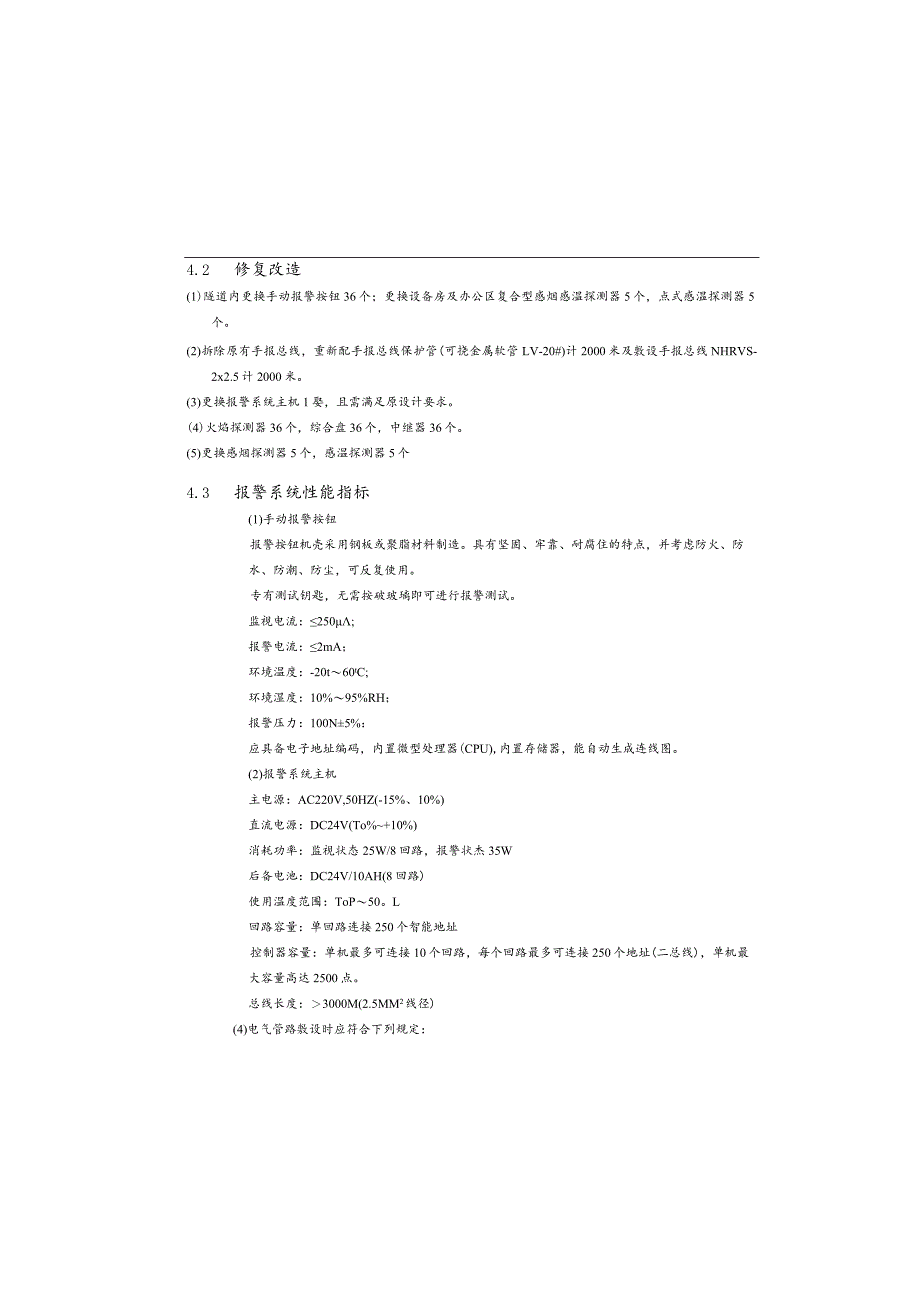

6、缆梯架、电缆槽盒、母线槽均应进行抗震设防。抗震支吊架设计由业主另行委托专业公司完成，专业公司设计完成后待设计单位确认后方可施工。1)交一暑变压器的安装设计应符合下列规定：(1)安装就位后应焊接牢固，内部线图应牢固固定在变压器外壳内的支承结构上；(2)变压器的支承面宜适当加宽，并设置防止其移动和倾倒的限位器；(3)应对接入和接出的柔性导体留有位移的空间；2)Ir电池、电力电容爆4.2 修复改造(1)隧道内更换手动报警按钮36个；更换设备房及办公区复合型感烟感温探测器5个，点式感温探测器5个。(2)拆除原有手报总线，重新配手报总线保护管(可挠金属软管LV-20#)计2000米及敷设手报总线NHRV
7、S-2x2.5计2000米。(3)更换报警系统主机1娶，且需满足原设计要求。(4)火焰探测器36个，综合盘36个，中继器36个。(5)更换感烟探测器5个，感温探测器5个4.3 报警系统性能指标(1)手动报警按钮报警按钮机壳采用钢板或聚脂材料制造。具有坚固、牢靠、耐腐住的特点，并考虑防火、防水、防潮、防尘，可反复使用。专有测试钥匙，无需按破玻璃即可进行报警测试。监视电流：250;报警电流：2mA；环境温度：-20t60tC;环境湿度：10%95%RH；报警压力：100N5%：应具备电子地址编码，内置微型处理器(CPU),内置存储器，能自动生成连线图。(2)报警系统主机主电源：AC220V,50H
8、Z(-15%、10%)直流电源：DC24V(To%+10%)消耗功率：监视状态25W/8回路，报警状杰35W后备电池：DC24V/10AH(8回路)使用温度范围：ToP50。L回路容量：单回路连接250个智能地址控制器容量：单机最多可连接10个回路，每个回路最多可连接250个地址(二总线)，单机最大容量高达2500点。总线长度：3000M(2.5MM2线径)(4)电气管路敷设时应符合下列规定：当线路采用金属导管、刚性塑料导管、电缆梯架或电缆槽盒敷设时,应采用刚性托架或支架固定；当金属导管、刚性塑料导管、电缆梯架或电缆槽盒穿越防火分区时，其缝隙应采用柔性防火封堵材料封堵，并应在贯穿部位附近设置抗
9、震支撑；金属导管、刚性塑料导管的直线段部分每隔30m应设置伸缩节。6)配电装置至用电设备向连线应符合下列规定：(1)宜采用软导体；(2)当采用穿金属导管、刚性塑料导管敷设时，进口处应转为挠性线管过渡；(3)当采用电缆梯架或电缆槽盒敷设时，进口处应转为挠性线管过渡。蓄电池、电力电容器的安装设计应符合下列规定：(I)蓄电池应安装在抗震架上：(2)蓄电池间连线应采用柔性导体连接，端电池宜采用电缆作为引出线：(3)蓄电池安装重心较高时，应采取防止倾倒措施；(4)电力电容器应固定在支架上，其引线宜采用软导体。当采用硬母线连接时，应装设伸缩节袋置。3)配电箱(柜)、通佶设备配电箱(柜)、通信设备的安装设计
10、应符合下列规定：(1)配电箱(柜)、通信设备的安装螺栓或焊接强度应满足抗震要求；(2)靠墙安装的配电柜、通信设备机柜底部安装应牢固。当底部安装螺栓或焊接强度不够时，应将顶部与墙壁进行连接；(3)当配电柜、通信设备柜等非靠墙落地安装时，根部应采用金属膨胀螺栓或焊接的固定方式。(4)壁式安装的配电箱与墙壁之间应采用金属.膨胀螺栓连接；(5)配电箱(柜)、通信设备机柜内的元器件应考虑与支承结构间的相互作用，元器件之间采用软连接，接线处应做防震处理；(6)配电箱(柜)面上的仪表应与柜体组装牢固。4)设在水平操作面上的消防、安防设备应果取防止滑动措施。5)导体选择及线路敷设(D配电导体应符合下列规定：在电缆桥架、电缆槽盒内敷设的缆线在引进、引出和转弯处，应在长度上留有余量：接地线应采取防止地震时被切断的措施。(2)引入建筑物的电气管路敷设时应符合下列规定：在进口处应采用挠性线管或采取其他抗震措施；当进户井贴邻建筑物设置时，缆线应在井中留有余量；(3)电气管路不宜穿越抗震缝，当必须穿越时应符合下列规定：采用金属导管、刚性塑料导管敷设时靠近建筑物下部穿越，且在抗震绕两侧应各设置一个柔性管接头；电缆梯架、电缆槽盒、母线槽在抗震缝两侧设置伸缩节；抗震缝的两端设置抗震支掾节点并与结构可靠连接。
