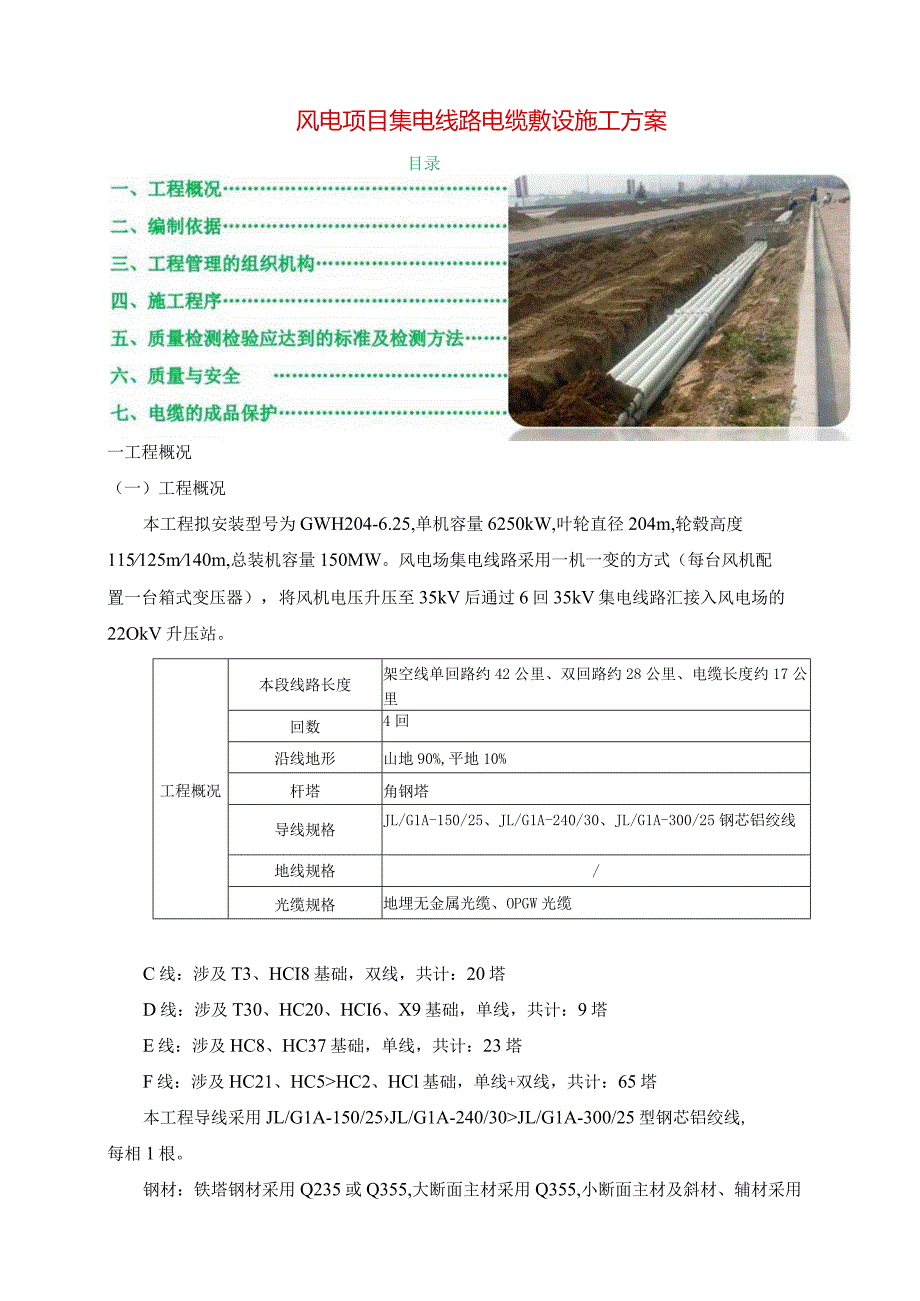

1、风电项目集电线路电缆敷设施工方案目录一工程概况（一）工程概况本工程拟安装型号为GWH204-6.25,单机容量6250kW,叶轮直径204m,轮毂高度115125m140m,总装机容量150MW。风电场集电线路采用一机一变的方式（每台风机配置一台箱式变压器），将风机电压升压至35kV后通过6回35kV集电线路汇接入风电场的22OkV升压站。工程概况本段线路长度架空线单回路约42公里、双回路约28公里、电缆长度约17公里回数4回沿线地形山地90%,平地10%杆塔角钢塔导线规格JL/G1A-150/25、JL/G1A-240/30、JL/G1A-300/25钢芯铝绞线地线规格/光缆规格地埋无金属光
2、缆、OPGW光缆C线：涉及T3、HCI8基础，双线，共计：20塔D线：涉及T30、HC20、HCI6、X9基础，单线，共计：9塔E线：涉及HC8、HC37基础，单线，共计：23塔F线：涉及HC21、HC5HC2、HCl基础，单线+双线，共计：65塔本工程导线采用JL/G1A-150/25JL/G1A-240/30JL/G1A-300/25型钢芯铝绞线,每相1根。钢材：铁塔钢材采用Q235或Q355,大断面主材采用Q355,小断面主材及斜材、辅材采用Q235每台风机-箱变：12根ZR-YJY23-1.83kV-3*240每台箱变-线路杆塔连接：3根ZR-YJY-O.6/1-1*185升压站-电缆

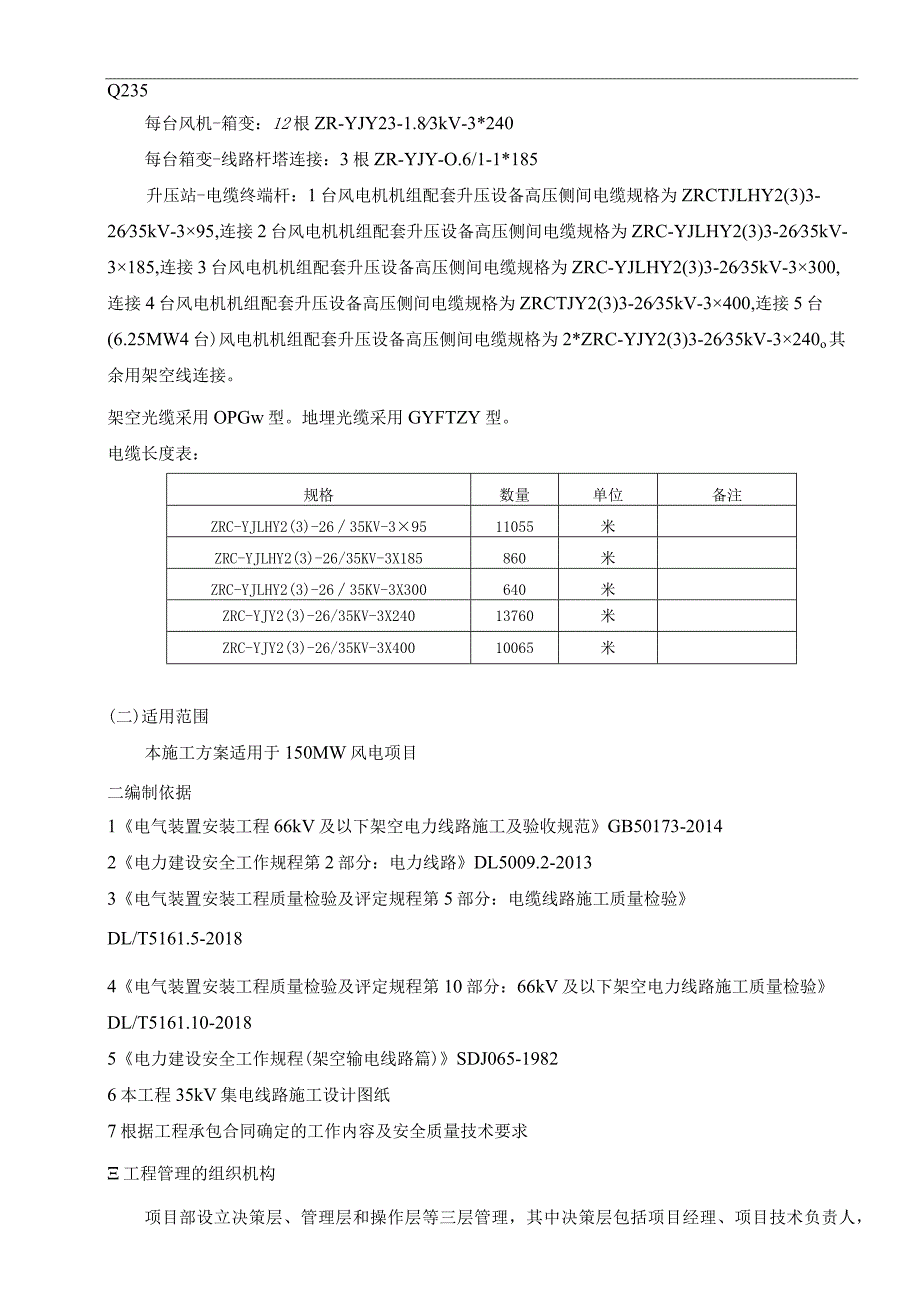

3、终端杆：1台风电机机组配套升压设备高压侧间电缆规格为ZRCTJLHY2(3)3-2635kV-395,连接2台风电机机组配套升压设备高压侧间电缆规格为ZRC-YJLHY2(3)3-2635kV-3185,连接3台风电机机组配套升压设备高压侧间电缆规格为ZRC-YJLHY2(3)3-2635kV-3300,连接4台风电机机组配套升压设备高压侧间电缆规格为ZRCTJY2(3)3-2635kV-3400,连接5台(6.25MW4台)风电机机组配套升压设备高压侧间电缆规格为2*ZRC-YJY2(3)3-2635kV-3240o其余用架空线连接。架空光缆采用OPGw型。地埋光缆采用GYFTZY型。电缆长
4、度表：规格数量单位备注ZRC-YJLHY2(3)-2635KV-39511055米ZRC-YJLHY2(3)-26/35KV-3X185860米ZRC-YJLHY2(3)-2635KV-3X300640米ZRC-YJY2(3)-26/35KV-3X24013760米ZRC-YJY2(3)-26/35KV-3X40010065米(二)适用范围本施工方案适用于150MW风电项目二编制依据1电气装置安装工程66kV及以下架空电力线路施工及验收规范GB50173-20142电力建设安全工作规程第2部分：电力线路DL5009.2-20133电气装置安装工程质量检验及评定规程第5部分：电缆线路施工质量检验

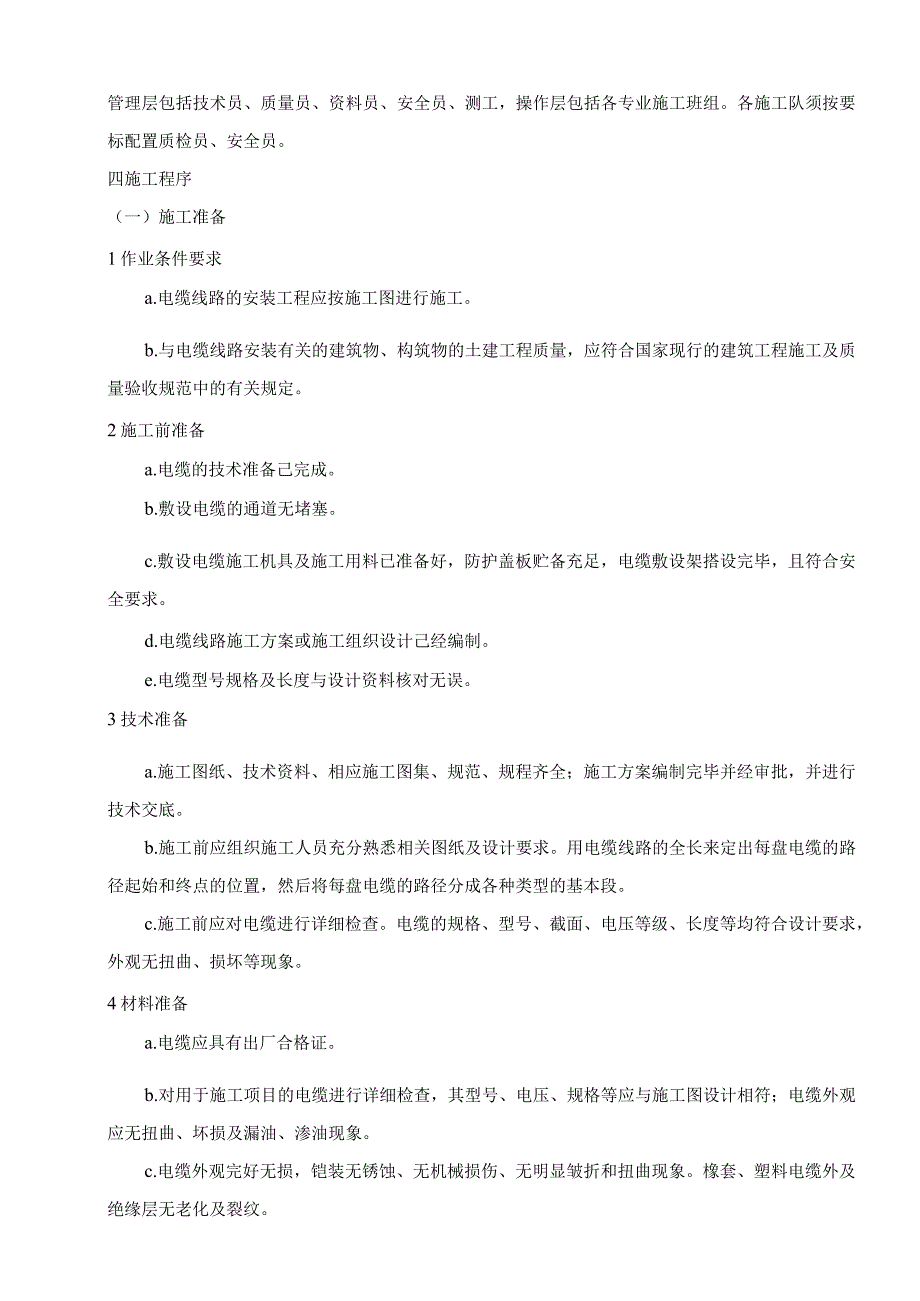

5、DL/T5161.5-20184电气装置安装工程质量检验及评定规程第10部分：66kV及以下架空电力线路施工质量检验DL/T5161.10-20185电力建设安全工作规程(架空输电线路篇)SDJ065-19826本工程35kV集电线路施工设计图纸7根据工程承包合同确定的工作内容及安全质量技术要求工程管理的组织机构项目部设立决策层、管理层和操作层等三层管理，其中决策层包括项目经理、项目技术负责人，管理层包括技术员、质量员、资料员、安全员、测工，操作层包括各专业施工班组。各施工队须按要标配置质检员、安全员。四施工程序（一）施工准备1作业条件要求a.电缆线路的安装工程应按施工图进行施工。b.与电缆线
6、路安装有关的建筑物、构筑物的土建工程质量，应符合国家现行的建筑工程施工及质量验收规范中的有关规定。2施工前准备a.电缆的技术准备己完成。b.敷设电缆的通道无堵塞。c.敷设电缆施工机具及施工用料已准备好，防护盖板贮备充足，电缆敷设架搭设完毕，且符合安全要求。d.电缆线路施工方案或施工组织设计己经编制。e.电缆型号规格及长度与设计资料核对无误。3技术准备a.施工图纸、技术资料、相应施工图集、规范、规程齐全；施工方案编制完毕并经审批，并进行技术交底。b.施工前应组织施工人员充分熟悉相关图纸及设计要求。用电缆线路的全长来定出每盘电缆的路径起始和终点的位置，然后将每盘电缆的路径分成各种类型的基本段。c.
7、施工前应对电缆进行详细检查。电缆的规格、型号、截面、电压等级、长度等均符合设计要求，外观无扭曲、损坏等现象。4材料准备a.电缆应具有出厂合格证。b.对用于施工项目的电缆进行详细检查，其型号、电压、规格等应与施工图设计相符；电缆外观应无扭曲、坏损及漏油、渗油现象。c.电缆外观完好无损，铠装无锈蚀、无机械损伤、无明显皱折和扭曲现象。橡套、塑料电缆外及绝缘层无老化及裂纹。5劳动力准备电缆敷设前，提前做好人员的准备工作，保证敷设电缆时人员满足施工要求，同时对进场人员进行技术交底。其中设安全员1人；技术员1人；吊车司机1人；吊车指挥1人；工人人人。6机具准备a.根据确定的施工方案及施工进度计划，确定施工
8、机具需用量。b.组织施工机具设备的落实，保证按期进场。c.主要施工机具设备的配备如下：序号设备名称型号规格数量备注1管线探测仪RD40002食2非开挖钻机DDW-1502台3钻杆2.0m*60mm60根4导向钻具73mm2套5回扩、拉管钻具40cm30cm15cm6套6泥浆泵BW-2502台7导向探测仪雷迪3862套8泥浆输送泵3KW4台9水车IOt2台10吊车16t2台11发电机20kw2套12全站仪NTS372RC2台13轮式挖掘机3台14电缆标桩若干（二）直埋电缆施工程序1、工艺流程准备工作电墟沟开挖电缆敷设隐蔽验收覆砂盖砖回填土埋设标桩2工艺流程细则准备工作(1)按设计和实际路径计算每
9、根电缆的长度，合理安排每盘电缆，减少电缆接头。(2)电缆线路所需敷设的电缆保护管应加工好并放置现场。电缆保护管的加工应符合以下要求：管口应无毛剌和尖锐棱角，管口宜做成喇叭形。电缆管在弯制后，不应有裂缝和显著的凹瘪现象；电缆管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。金属管应在外表涂防腐漆或涂沥青。(3)电缆放线架应放置稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。电缆沟开挖(1)根据设计要求放好开挖灰线。(2)现场技术负责人对施工人员进行交底。(3)开挖时，槽外堆土距离应符合规范要求。(4)沟槽底遇到树根、块石等杂物应清除干净；开挖完毕，注意做好排水以及防范雨水灌槽。(5)沿电缆路径
10、开挖时如遇到特殊地物，根据现场情况合理避让(如电缆需要加长，控制在5%范围内)。3电缆敷设(1) 本工程采用直埋敷设于地下电缆沟中，同沟并行敷设时，电缆与电缆相互净距不小于250mm。电缆与光缆之间的距离不小于250mm,光缆之间的距离不小于50mm,电缆或光缆距离沟壁的最小距离不小于100mm。(2) 电缆敷设采用人工牵引，电缆敷设过程中，必须随时监控电缆的牵引力，防止电缆的牵引力超过电缆的允许牵引力，电缆的允许牵引力由厂家提供。(3) 电缆敷设时，电缆应从盘的上端引出，不应使电缆在地面摩擦拖拉。电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。(4)电缆在转弯处敷设时，必须满足电
11、缆的转弯半径要求(一般为电缆直径的15倍，如果电缆生产厂家有明确要求，应根据厂家提供的资料确定地电缆的转弯半径)。(5)沿电缆全长的上、下紧邻侧铺以厚度不小于100毫米的软土或砂层。(6)沿电缆全长应覆盖宽度不小于电缆两侧各50mm的保护板，防止电缆在运行中受到损坏，保护板宜采用混凝土盖板。(7) 电缆与电缆交叉时，相互间距不小于0.5米。（8）电缆交叉穿越道路时应穿电缆1.5倍钢管，电缆交叉穿越沼泽时应穿电缆1.5倍玻璃钢管。（9） 直埋敷设的电缆接头配置，应符合以下规定：接头与邻近电缆的净距，不得小于025m.并列电缆的接头位置宜相互错开，且净距不宜小于0.5m。斜坡地形处的电缆接头的安置
12、，应呈水平状。电缆头处，在其两侧1米开始的局部段，敷设的电缆长度要留有备用量。（10） 电缆敷设经过的路径坡度超过30度时，采用固定装置进行固定，在斜坡开始及过沟溪最高水位处需将电缆加以固定，固定桩为松木，钢筋混凝土，角钢三种，松木规格为180X2000,角钢桩规格为L75X6,L=2000mm0（11） 直埋敷设的电缆与公路或街道交叉时，应穿保护管，且保护范围应超出路基、街道路面两边以及排水沟边0.5m以上，保护管的内径不应小于电缆外径的1.5倍。（12） 直埋敷设电缆引入构筑物，在贯穿墙孔处应设置保护管，且对管口实施阻水堵塞；直埋敷设的电缆在采取特殊换土回填时，回填土的土质应对电缆外护套无
