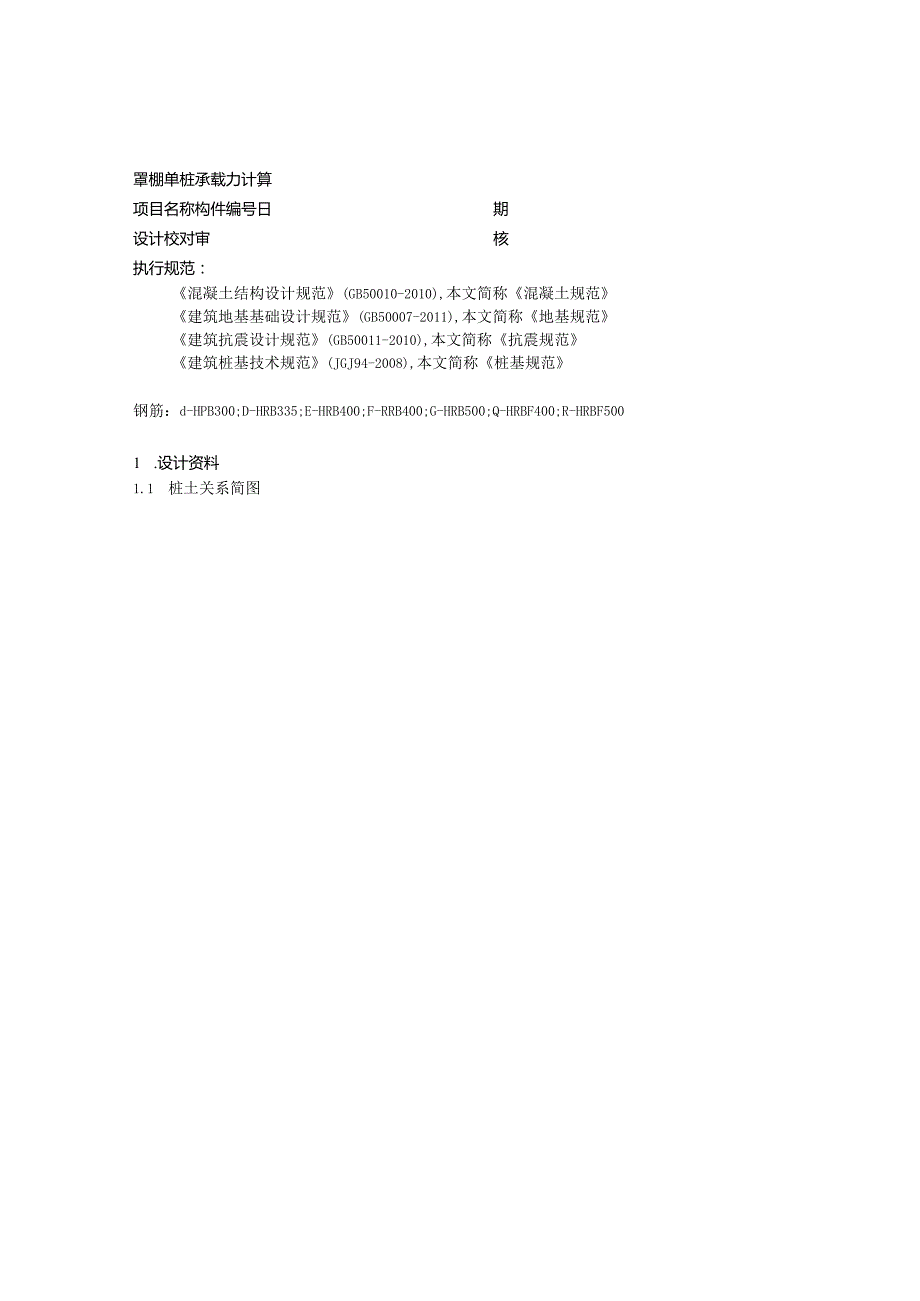

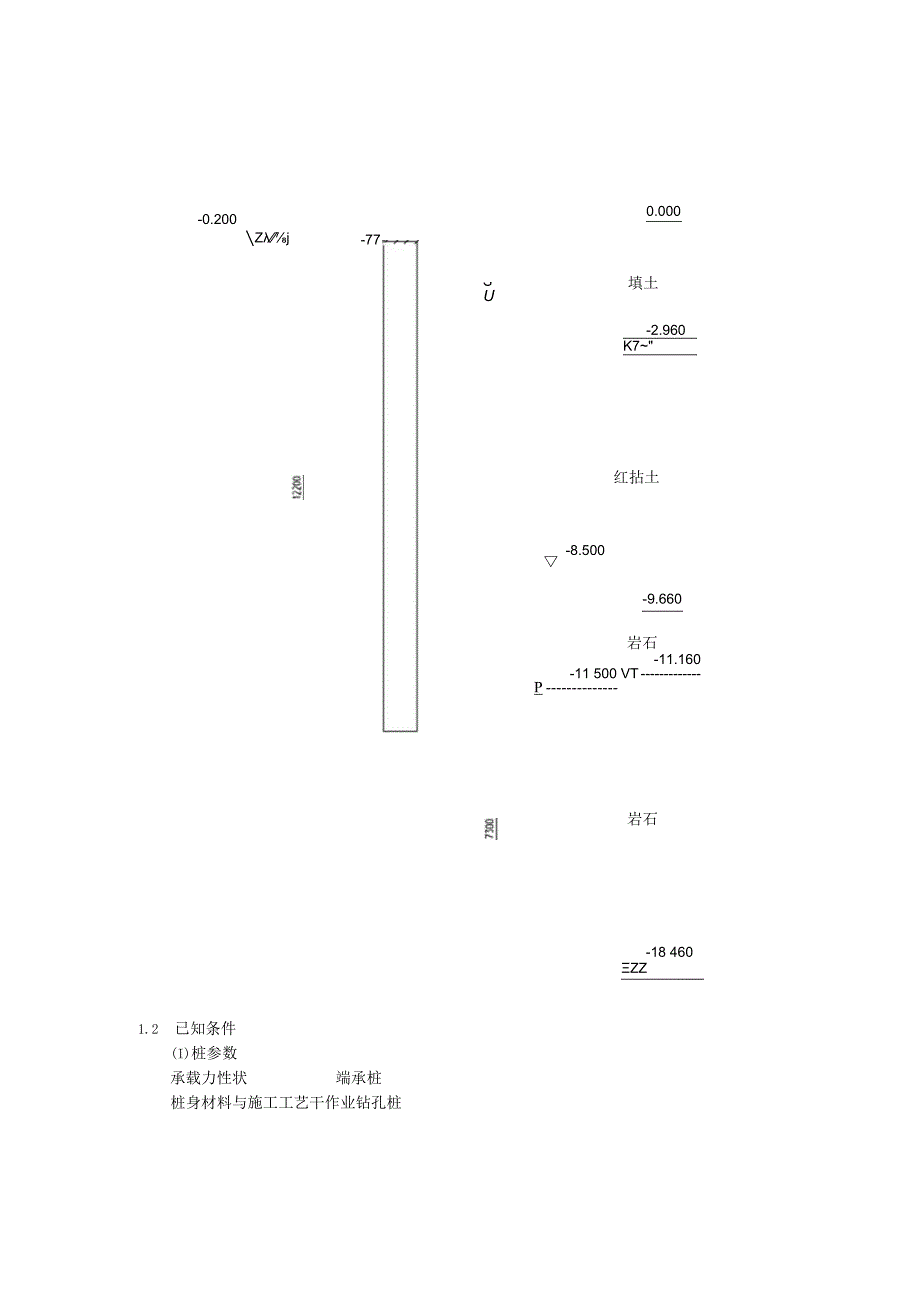

1、罩棚单桩承载力计算项目名称构件编号日期设计校对审核执行规范：混凝土结构设计规范(GB50010-2010),本文简称混凝土规范建筑地基基础设计规范(GB50007-2011),本文简称地基规范建筑抗震设计规范(GB50011-2010),本文简称抗震规范建筑桩基技术规范(JGJ94-2008),本文简称桩基规范钢筋：d-HPB300;D-HRB335;E-HRB400;F-RRB400;G-HRB500;Q-HRBF400;R-HRBF5001 .设计资料1.1 桩土关系简图-0.2000.000Zj-77SU， Z填土-2.960K7红拈土-8.500 -9.660岩石-11.160-11

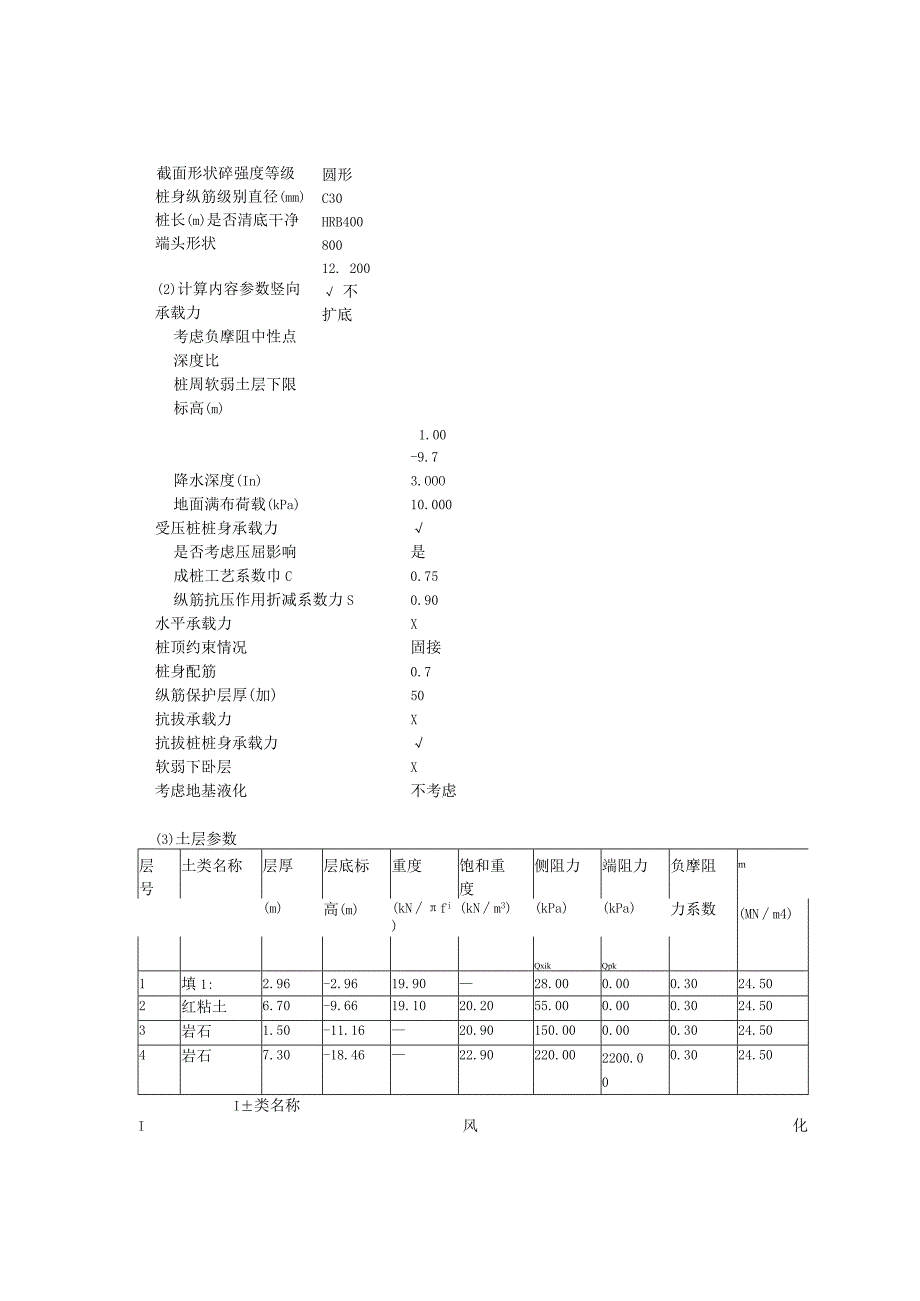

2、500 VTP岩石-18 460ZZ1.2 已知条件(I)桩参数承载力性状端承桩桩身材料与施工工艺干作业钻孔桩圆形 C30 HRB400 80012. 200 不扩底1.00截面形状碎强度等级桩身纵筋级别直径(mm)桩长(m)是否清底干净端头形状(2)计算内容参数竖向承载力考虑负摩阻中性点深度比桩周软弱土层下限标高(m)-9.7降水深度(In)3.OOO地面满布荷载(kPa)10.000受压桩桩身承载力是否考虑压屈影响是成桩工艺系数巾C0.75纵筋抗压作用折减系数力S0.90水平承载力X桩顶约束情况固接桩身配筋0.7纵筋保护层厚(加)50抗拔承载力X抗拔桩桩身承载力软弱下卧层X考虑地基液化不考
3、虑(3)土层参数层土类名称层厚层底标重度饱和重侧阻力端阻力负摩阻m号度(m)高(m)(kNfi)(kNm3)(kPa)(kPa)力系数(MNm4)QxikQpk1填1:2.96-2.9619.9028.000.000.3024.502红粘土6.70-9.6619.1020.2055.000.000.3024.503岩石1.50-11.1620.90150.000.000.3024.504岩石7.30-18.4622.90220.002200.000.3024.50I类名称I风化(kPa)程度1填土2红粘土3岩石0.00强风化4岩石4010.00中风化1.3 计算内容(1)单桩竖向承载力(2)受
4、压桩桩身承载力(3)抗拔桩桩身承载力2计算过程及计算结果2.1 单桩竖向承载力(1)竖向极限承载力侧阻计算端承桩Qsk=O端阻计算rXfrkAp=L2918X4010.00000.5027=2603.81考虑尺寸效应系数IiJP=L0000对于泥浆护壁桩且后注浆或者干作业桩(清底干净)，软件自动考虑Gr增大1.2倍最后端阻QPk=2603.81(kN)(2)竖向承载力特征值根据桩基规范5.2.2及5.2.3Quk式中：Ra一一单桩竖向承载力特征值；QUk单桩竖向极限承载力标准值；K安全系数,取K=2。单桩竖向极限承载力标准值QUk=2603.811(kN)单桩竖向承载力特征值Rn=1301.9
5、06(kN)(3)考虑负摩阻力中性点标高：-9.660m中性点以下极限侧阻力标准值：0.OOkN考虑负摩阻力单桩竖向承载力特征值：1301.9IkN下拉荷载:757.55kN2.2 受压桩桩身承载力根据桩基规范5.8.2条-5.8.4条/V=v（JeAPS+，JyAS）稳定系数巾=LoOo基桩成桩工艺系数中c=0.75混凝土轴心抗压强度设计值fc=14.30Nmm2桩身截面面积Aps=502655mm2桩身纵向钢筋的抗压作用折减系数s=0.90纵向主筋抗压强度设计值fy=360.00Nmn2纵向主筋截面面积As=3519mn）2桩身受压承载力=6530.99kN2.3 抗拔桩桩身承载力根据桩基规范5.8.7条NfyAs普通钢筋的抗拉强度设计值fy=360.00Ni三2普通钢筋的截面面积As=3519mmj桩身受拉承载力二1266.69kN【理正结构设计工具箱软件7.0PB4SP2计算日期：2023-10-1018:42:36
