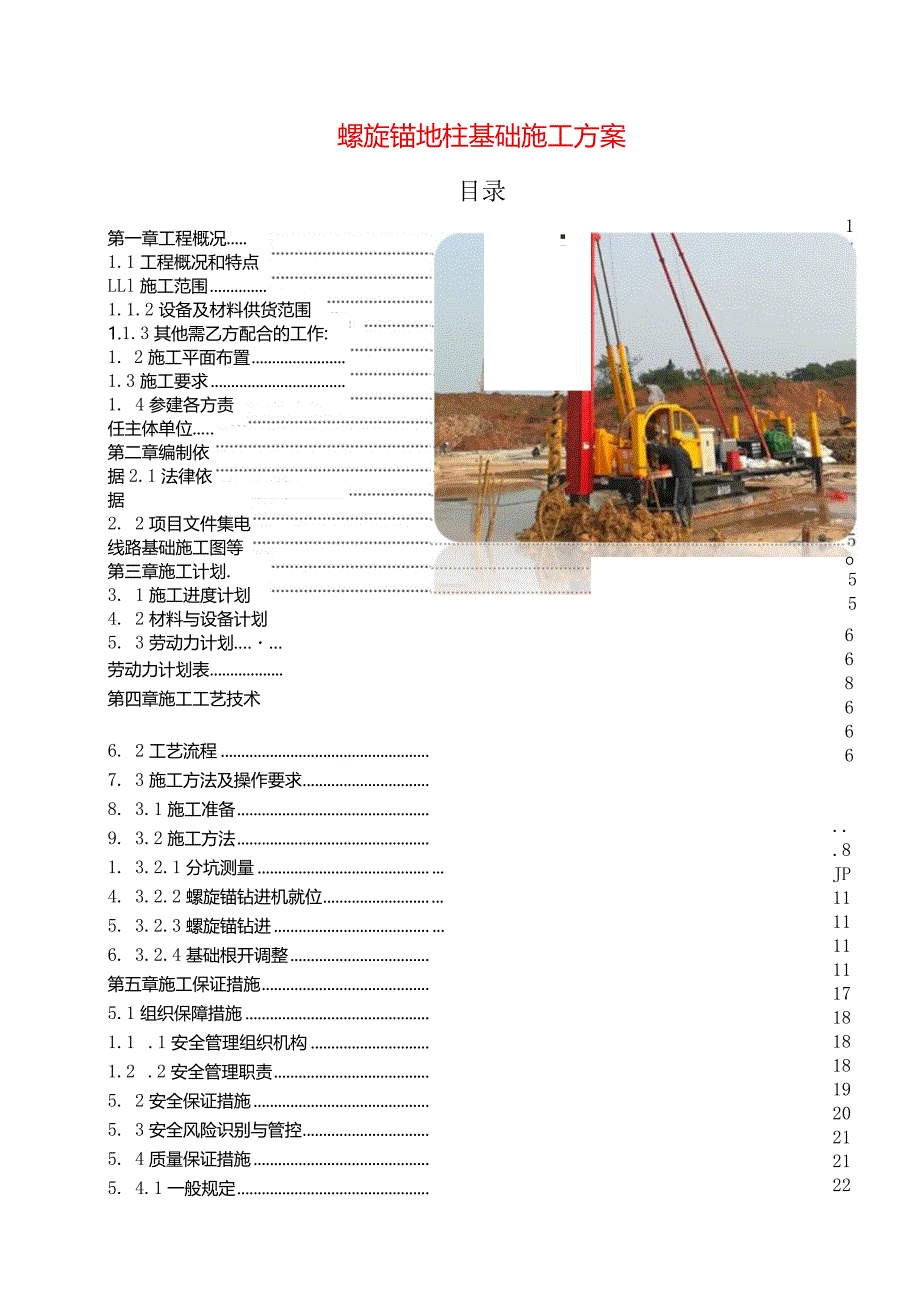

1、 一1O55668666.8 JP 11 11 11 11 17 18 18 18 19 20 21 21 22 22螺旋锚地柱基础施工方案目录第一章工程概况.1.1工程概况和特点LLl施工范围1.1.2设备及材料供货范围1.1.3其他需乙方配合的工作:1. 2施工平面布置1.3施工要求1. 4参建各方责任主体单位.第二章编制依据2.1法律依据2. 2项目文件集电线路基础施工图等第三章施工计划.3. 1施工进度计划4. 2材料与设备计划5. 3劳动力计划.劳动力计划表第四章施工工艺技术6. 2工艺流程7. 3施工方法及操作要求8. 3.1施工准备9. 3.2施工方法1. 3.2.1分坑测量4.

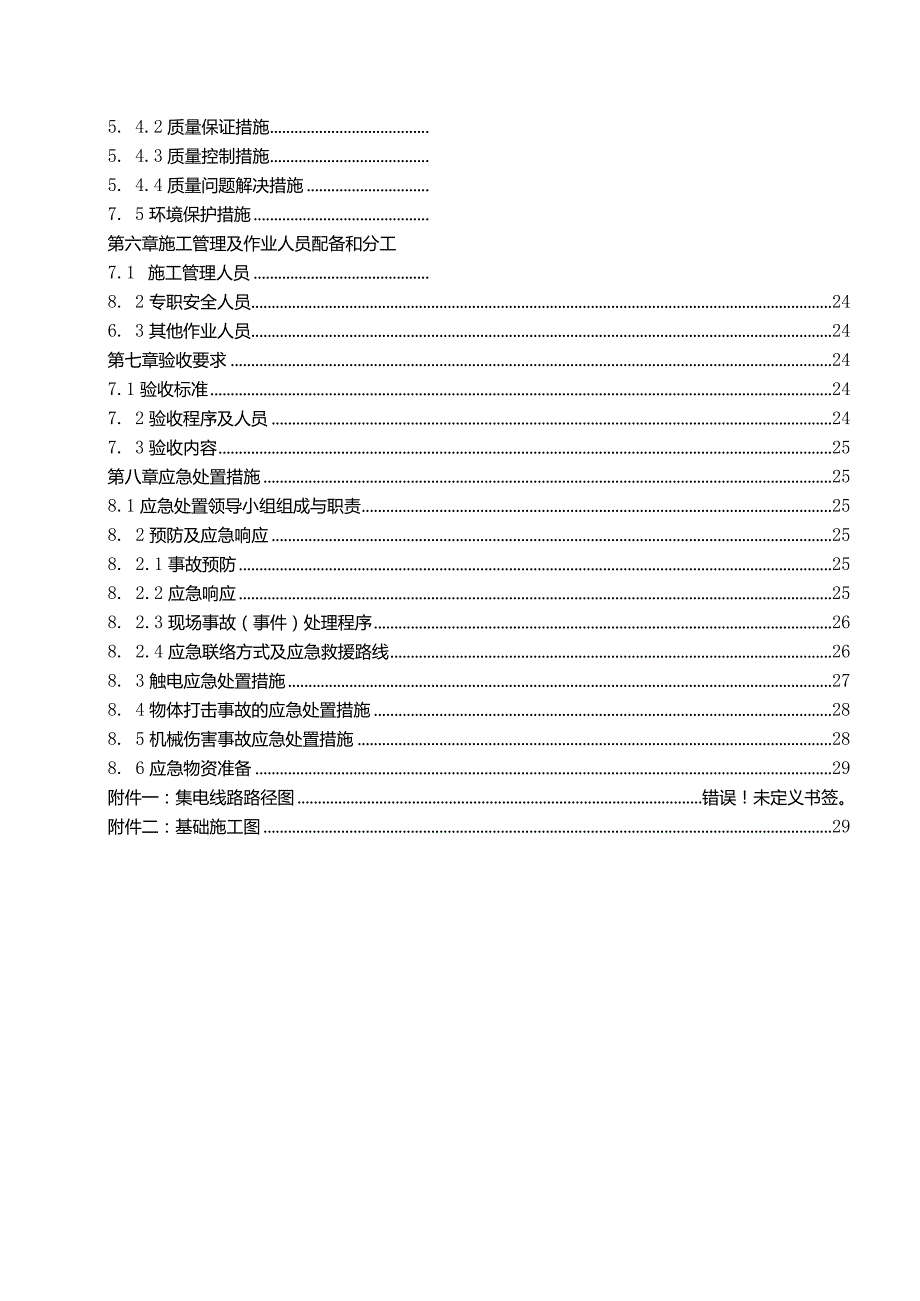

2、 3.2.2螺旋锚钻进机就位5. 3.2.3螺旋锚钻进6. 3.2.4基础根开调整第五章施工保证措施5.1组织保障措施1.1 .1安全管理组织机构1.2 .2安全管理职责5. 2安全保证措施5. 3安全风险识别与管控5. 4质量保证措施5. 4.1一般规定5. 4.2质量保证措施5. 4.3质量控制措施5. 4.4质量问题解决措施7. 5环境保护措施第六章施工管理及作业人员配备和分工7.1 施工管理人员8. 2专职安全人员246. 3其他作业人员24第七章验收要求247.1验收标准247. 2验收程序及人员247. 3验收内容25第八章应急处置措施258.1应急处置领导小组组成与职责258.

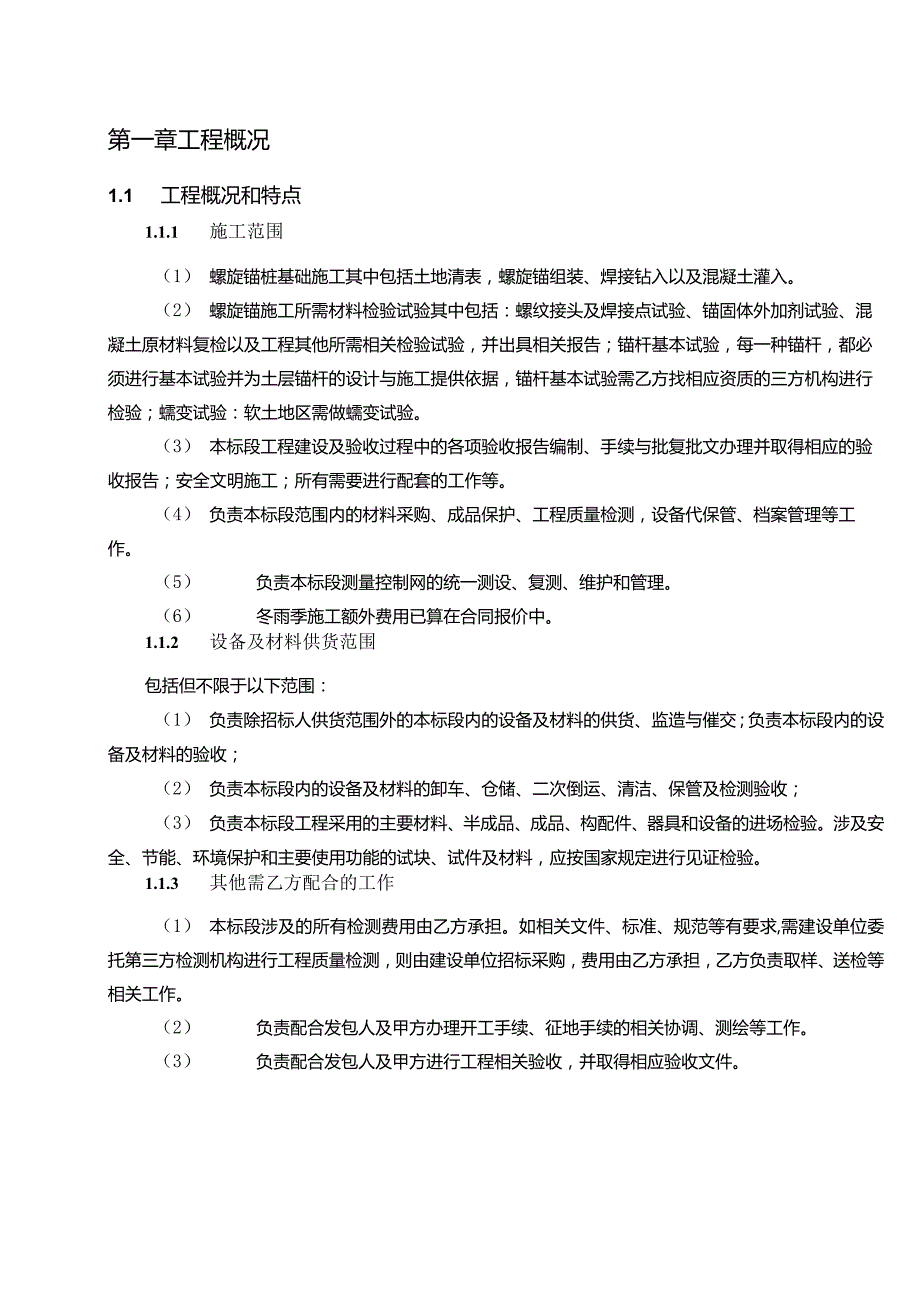

3、2预防及应急响应258. 2.1事故预防258. 2.2应急响应258. 2.3现场事故（事件）处理程序268. 2.4应急联络方式及应急救援路线268. 3触电应急处置措施278. 4物体打击事故的应急处置措施288. 5机械伤害事故应急处置措施288. 6应急物资准备29附件一：集电线路路径图错误！未定义书签。附件二：基础施工图29第一章工程概况1.1 工程概况和特点1.1.1 施工范围（1） 螺旋锚桩基础施工其中包括土地清表，螺旋锚组装、焊接钻入以及混凝土灌入。（2） 螺旋锚施工所需材料检验试验其中包括：螺纹接头及焊接点试验、锚固体外加剂试验、混凝土原材料复检以及工程其他所需相关检验试验
4、，并出具相关报告；锚杆基本试验，每一种锚杆，都必须进行基本试验并为土层锚杆的设计与施工提供依据，锚杆基本试验需乙方找相应资质的三方机构进行检验；蠕变试验：软土地区需做蠕变试验。（3） 本标段工程建设及验收过程中的各项验收报告编制、手续与批复批文办理并取得相应的验收报告；安全文明施工；所有需要进行配套的工作等。（4） 负责本标段范围内的材料采购、成品保护、工程质量检测，设备代保管、档案管理等工作。（5） 负责本标段测量控制网的统一测设、复测、维护和管理。（6） 冬雨季施工额外费用已算在合同报价中。1.1.2 设备及材料供货范围包括但不限于以下范围：（1） 负责除招标人供货范围外的本标段内的设备及
5、材料的供货、监造与催交；负责本标段内的设备及材料的验收；（2） 负责本标段内的设备及材料的卸车、仓储、二次倒运、清洁、保管及检测验收；（3） 负责本标段工程采用的主要材料、半成品、成品、构配件、器具和设备的进场检验。涉及安全、节能、环境保护和主要使用功能的试块、试件及材料，应按国家规定进行见证检验。1.1.3 其他需乙方配合的工作（1） 本标段涉及的所有检测费用由乙方承担。如相关文件、标准、规范等有要求,需建设单位委托第三方检测机构进行工程质量检测，则由建设单位招标采购，费用由乙方承担，乙方负责取样、送检等相关工作。（2） 负责配合发包人及甲方办理开工手续、征地手续的相关协调、测绘等工作。（3
6、） 负责配合发包人及甲方进行工程相关验收，并取得相应验收文件。（4） 责本标段施工现场的环保（含突发环境保护应急预案编制及备案）；负责消防验收备案手续办理；负责环境保护（三同时，不含报告书、验收）、水土保持（三同时,不含方案、验收）、安全设施（三同时、不含预评价）、职业卫生（三同时，不含预评价）O（5） 负责运输原材至作业点所有清障及牵引工作，确保螺栓组件能够正常运输到作业场地，费用由乙方负责。（6） 本工程前进方向与电气专业断面图明细表一致；基础配置表中的左后（A腿）、左前（B腿）、右前（C腿）、右后（D腿），是面向前进方向以塔位中心来区分的。直线塔基础编号及平面布置示意图转角塔基础编号及平
7、面布置示意图注：O为线路实际转角度数（7） T接塔基础编号及平面布置详见CT接塔基础平面布置示意图。J接塔着她编号及平面布置示意图T接珞基础编号及平面布置示意图T接塔基础编号及平面布置示意图A10E22K27根据项目地址地理位置、水文气象、地形、地质及枢纽布置等条件归纳，具有以下特点:（1）有利条件项目位于风电场整体位于平原及丘陵，场区靠近乡道、村道，对外交通较为便利。（2）不利因素1） 风场区域地下水位较高，遇到雨季，车辆进出困难。2）对环境的不利影响主要产生在施工期，如施工粉尘、噪声对施工人员的影响等，同时也要注意对当地的生态环境进行保护和恢复。通过采取适当的措施，可将上述不利影响减小至最
8、低程度。1.2 施工平面布置（1）集电线路路径布置图详见附件一：线路路径图（2）地下管线的特征、埋置深度等。本工程新建集电线路附近无建筑物及地下管线，进场道路由原有县道、村路结合新建场区道路构成。（3）道路的交通负载。本工程道路运输物主要涉及铁塔、导线、电缆等设备，设备材料运输途径高速、国道、省道等现有道路，风场内部道路完善，满足运输及施工要求。1.3 施工要求本工程质量目标：合格工程本工程安全生产目标：（1） 不发生人身轻伤及以上事故。（2） 不发生二类障碍及以上设备事故。（3） 不发生一般及以上火灾事故。（4） 不发生一般机械设备事故。（5） 不发生一般及以上责任性交通事故。（6） 不发生
9、质量损害及以上事故。（7） 不发生新增职业病病例。（8） 不发生突发环境污染事件。本工程35kV集电线路螺旋锚基础计划2023年11月20日开始，计划2024年3月28日结束。1.4 参建各方责任主体单位建设单位：新能源发展有限公司监理单位：工程项目管理有限公司总承包单位：电力勘测设计院有限公司施工单位：中国能源建设集团有限公司第二章编制依据2.1 法律依据建筑地基基础工程施工质量验收标准GB50202-2018输电杆塔用地脚螺栓与螺母DL/T1236-2021电气装置安装工程接地装置施工及验收规范GB50169-2018电气装置安装工程66kV及以下架空电力线路施工及验收规范GB50173-
10、2014施工现场临时用电安全技术规范JGJ46-2005建筑施工安全检查标准JGJ59-2011电力建设安全工作规程DL5009-2013架空输电线路螺旋锚基础设计规范QGDW10584-2022架空输电线路螺旋锚基础施工及质量验收规范QGDW585-2011建筑桩基技术检测技术规范JGJlO6-2014建筑桩基技术规范JGJ94-2008建筑地基检测技术规范JGJ340-2015电力建设工程施工安全管理导则NBT10096-2018钢结构工程施工质量验收标准GB50205-2020国家电网输变电工程工艺标准库2.2 项目文件三期300兆瓦风电项目EPC合同文件三期300兆瓦风电项目设计图纸及
11、文件已审批的施工组织设计施工现场与该工程有关的工程地质、水文地质、气象等地勘报告及调查资料相关设计交底、会审纪要及设备厂家技术交底、安全交底文件中国能源建设集团架空线路工程施工工艺标准库集电线路基础施工图等第三章施工计划3.1 施工进度计划本项目螺旋锚基础工程计划开工日期：2023年11月20日，计划竣工日期：2024年03月28日。3.2 材料与设备计划主要机械器具计划表序号设备名称单位数量性能备注1挖掘机台2螃2旋挖扭桩机台4醐3汽车吊台4Sf4RTK台4蜘5经纬仪台46水准仪台47激光水平仪台48卷尺把若干9塔尺4良好10扳手把若干良好本工程集电线路螺旋锚基础主要施工材料为螺旋地锚桩，根
12、据现场施工进度安排自11月20日分批次陆续发货，以满足现场施工需要。3.3 劳动力计划根据工程施工的进度计划安排，按照本工程的施工特点，合理组织布置劳动力，保证工程施工不间断，保证质量和安全顺利进行，本工程拟计划配备4个作业班组，单基施工时间约4h,劳动力配备具体见计划表。劳动力计划表序号工种人数负责内容备注1技术负责人4现场作业指导2普工40搬运材料3司机8地锚桩施工、卸货等4专兼职安全员4现场旁站监督注:(1)项目部应对劳动力进行动态管理。(2)对施工现场的劳动力进行跟踪平衡、劳动力补充与减员。(3)向进入施工现场的作业班组下达施工任务书，进行考核并兑现费用支付和奖惩。(4)项目部加强对人
13、力资源的教育培训和思想管理及劳务人员作业质量和效率的检查。第四章施工工艺技术4.1 技术参数本工程基础施工采用国家电网标准工艺编号为：0201010205,标准工艺名称为：螺旋锚基础施工。螺旋锚桩为内外锚组合，由护筒、锚杆、外锚杆、锚盘、外锚盘、位移调节螺杆、固定螺帽、法兰底板、法兰肋板组成，具体参数详见施工图纸。本工程采用基锚竖直布置的单锚型基础，基础锚桩法兰底板与塔腿法兰通过螺栓连接，基础锚外锚与内锚之间通过自然土壤填充间隙，基础根开调整完成后护筒内灌注C30混凝土。具体施工图详见附件二，以施工蓝图为准。4.2 施工方法及操作要求4.2.1 施工准备(1)技术方案编制及交底：在施工前编制详
14、细的施工技术方案，严格履行编审批手续，并进行技术、安全、质量交底。(2)场地平整：修筑进场道路，对施工场地进行平整，确保机械设备进出场顺利，便于螺旋锚钻进机就位。(3)螺旋锚钻进机选型：根据螺旋锚长度、设计扭矩最大值及最小值选择钻进机型号。(4)螺旋锚钻进机检查：首先检查旋转动力源的液压油路和设备机械部分是否存在安全隐患，特别检查控制螺旋镯钻进机旋进方向油路要与提供动力源的油路一致，确保观察到螺旋锚在旋进时的液压系统的压力，保证施工安全，旋入进给量操作手检查操作手柄控制与进给方向是否一致，旋拧扭矩仪表和倾斜监视仪表是否显示正常。(5)材料检查：螺旋锚基础用材料应具有产品出厂合格证，对照施工图纸领取螺旋锚等施工材料，对螺旋锚的规格、数量及外观、锚管尺寸及锚盘螺距、间距等进行检查复核，检查有无变形、飞边和毛刺；检查塔脚角钢规格质量、防腐材料是否与设计图纸一致;检查动力头与机械匹配情况、扭矩检测设备是否正常；现场对螺旋锚进行试组装。(6)原材料保护：使用吊车装卸材料及运输时，做好原材料
