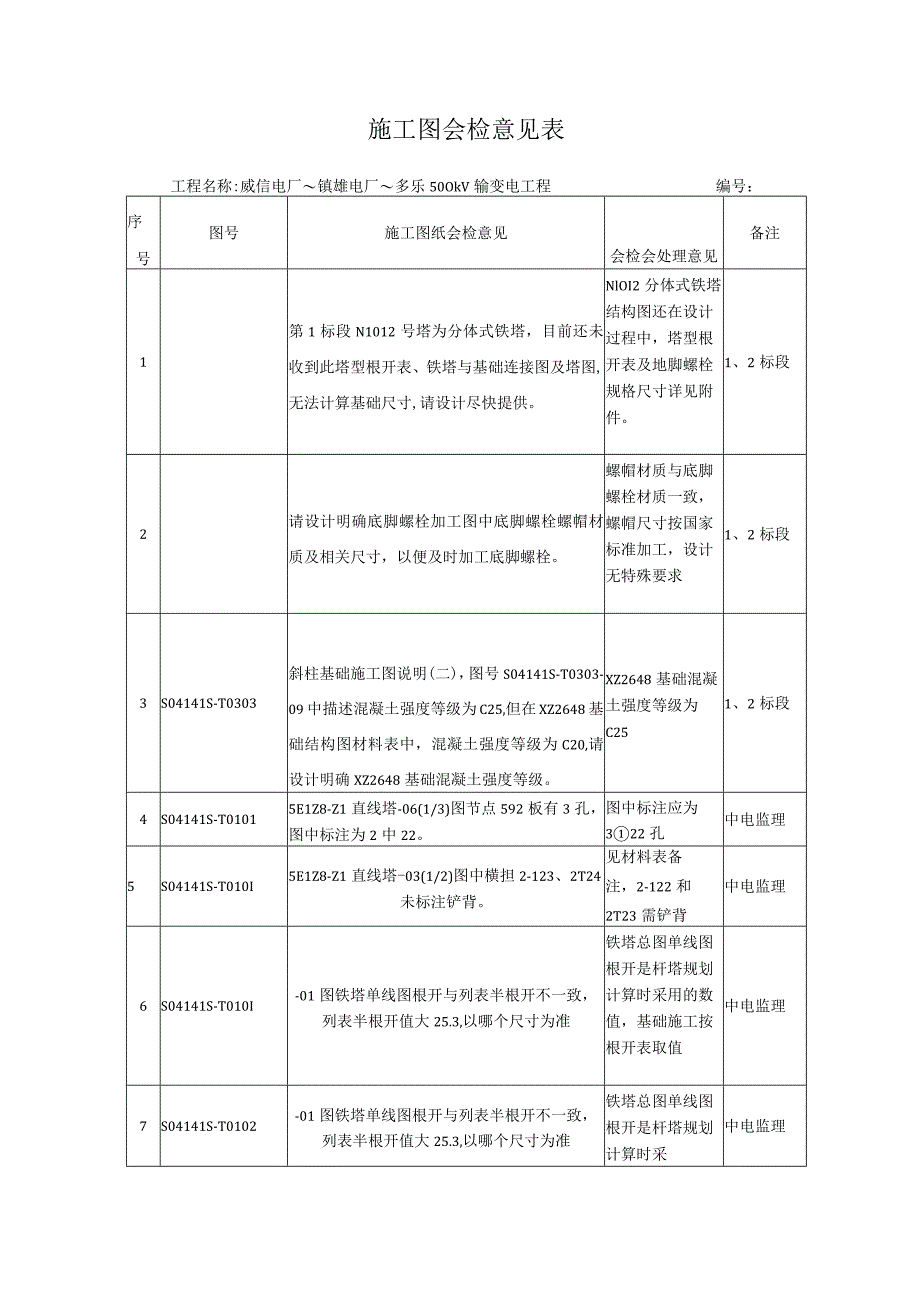

1、施工图会检意见表工程名称:威信电厂镇雄电厂多乐50OkV输变电工程编号：序号图号施工图纸会检意见会检会处理意见备注1第1标段N1012号塔为分体式铁塔，目前还未收到此塔型根开表、铁塔与基础连接图及塔图,无法计算基础尺寸,请设计尽快提供。NlOI2分体式铁塔结构图还在设计过程中，塔型根开表及地脚螺栓规格尺寸详见附件。1、2标段2请设计明确底脚螺栓加工图中底脚螺栓螺帽材质及相关尺寸，以便及时加工底脚螺栓。螺帽材质与底脚螺栓材质一致，螺帽尺寸按国家标准加工，设计无特殊要求1、2标段3S04141S-T0303斜柱基础施工图说明(二)，图号S04141S-T0303-09中描述混凝土强度等级为C25,

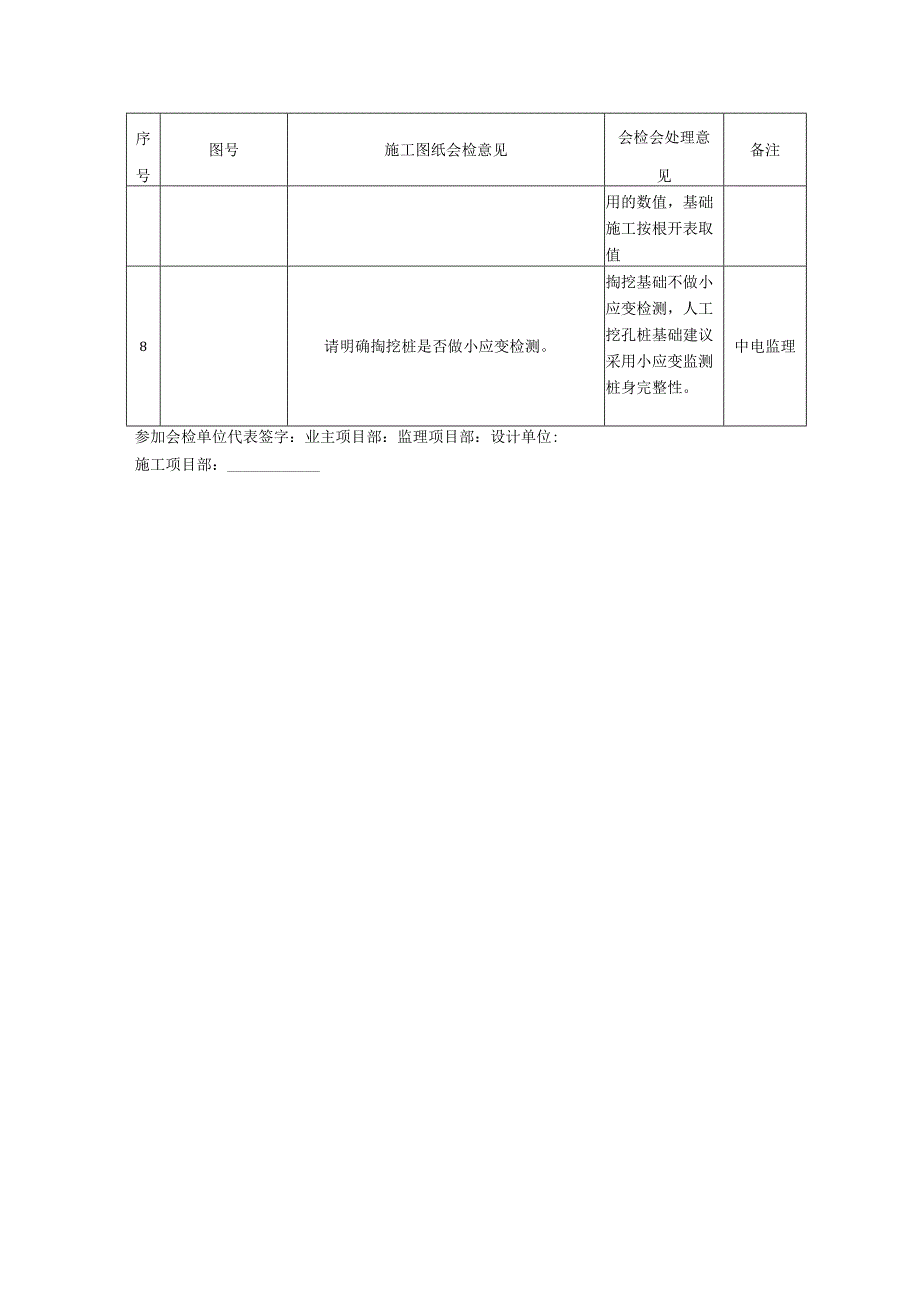

2、但在XZ2648基础结构图材料表中，混凝土强度等级为C20,请设计明确XZ2648基础混凝土强度等级。XZ2648基础混凝土强度等级为C251、2标段4S04141S-T01015E1Z8-Z1直线塔-06(1/3)图节点592板有3孔，图中标注为2中22。图中标注应为322孔中电监理5S04141S-T010I5E1Z8-Z1直线塔-03(1/2)图中横担2-123、2T24未标注铲背。见材料表备注，2-122和2T23需铲背中电监理6S04141S-T010I-01图铁塔单线图根开与列表半根开不一致，列表半根开值大25.3,以哪个尺寸为准铁塔总图单线图根开是杆塔规划计算时采用的数值，基础施

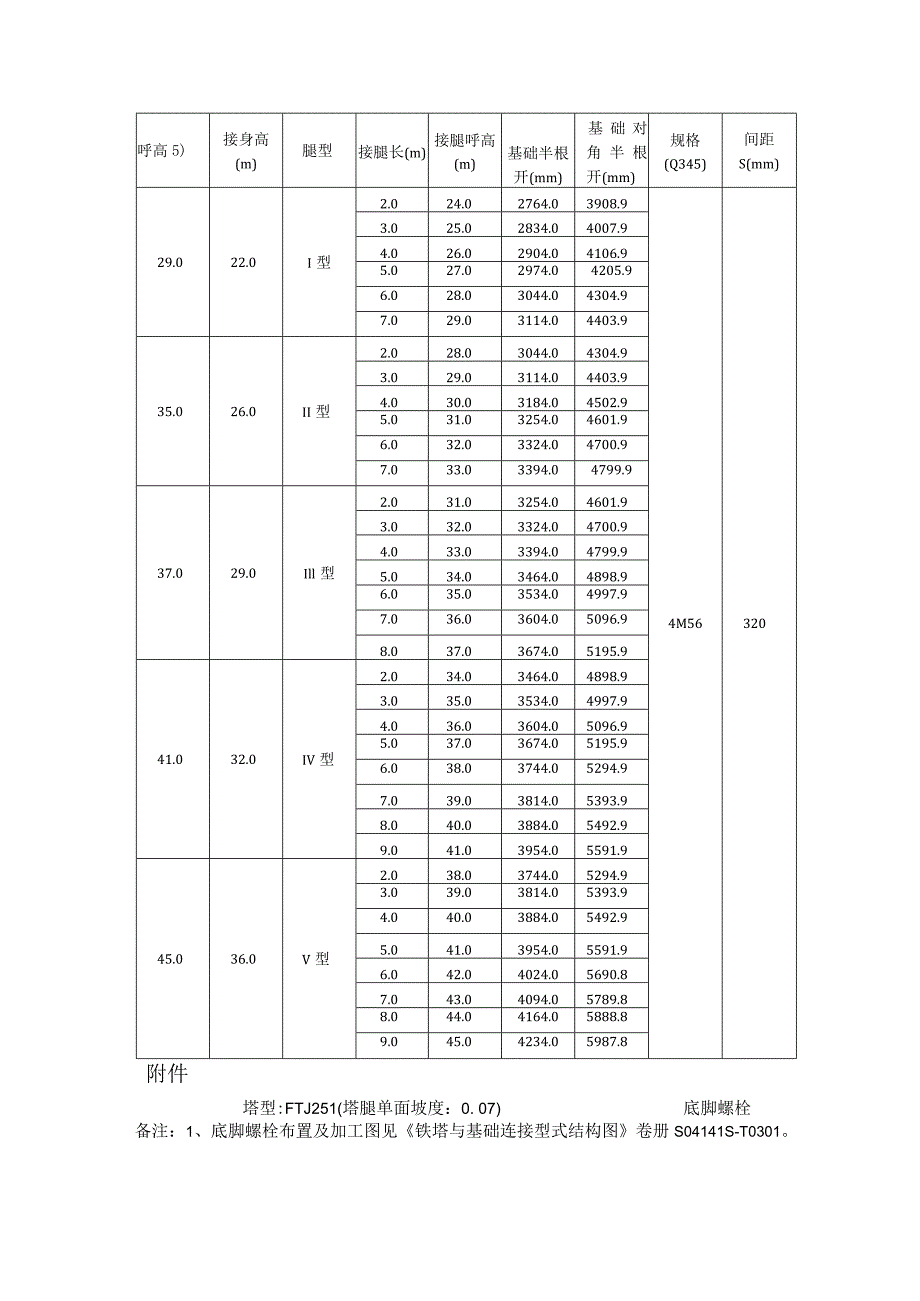

3、工按根开表取值中电监理7S04141S-T0102-01图铁塔单线图根开与列表半根开不一致，列表半根开值大25.3,以哪个尺寸为准铁塔总图单线图根开是杆塔规划计算时采中电监理序号图号施工图纸会检意见会检会处理意见备注用的数值，基础施工按根开表取值8请明确掏挖桩是否做小应变检测。掏挖基础不做小应变检测，人工挖孔桩基础建议采用小应变监测桩身完整性。中电监理参加会检单位代表签字：业主项目部：监理项目部：设计单位:施工项目部：呼高5)接身高(m)腿型接腿长(m)接腿呼高(m)基础半根开(mm)基础对角半根开(mm)规格(Q345)间距S(mm)29.022.0I型2.024.02764.03908.9
4、4M563203.025.02834.04007.94.026.02904.04106.95.027.02974.04205.96.028.03044.04304.97.029.03114.04403.935.026.0II型2.028.03044.04304.93.029.03114.04403.94.030.03184.04502.95.031.03254.04601.96.032.03324.04700.97.033.03394.04799.937.029.0Ill型2.031.03254.04601.93.032.03324.04700.94.033.03394.04799.95.03
