《国标阳离子交换树脂的特性与性能.docx》由会员分享，可在线阅读，更多相关《国标阳离子交换树脂的特性与性能.docx（7页珍藏版）》请在第壹文秘上搜索。

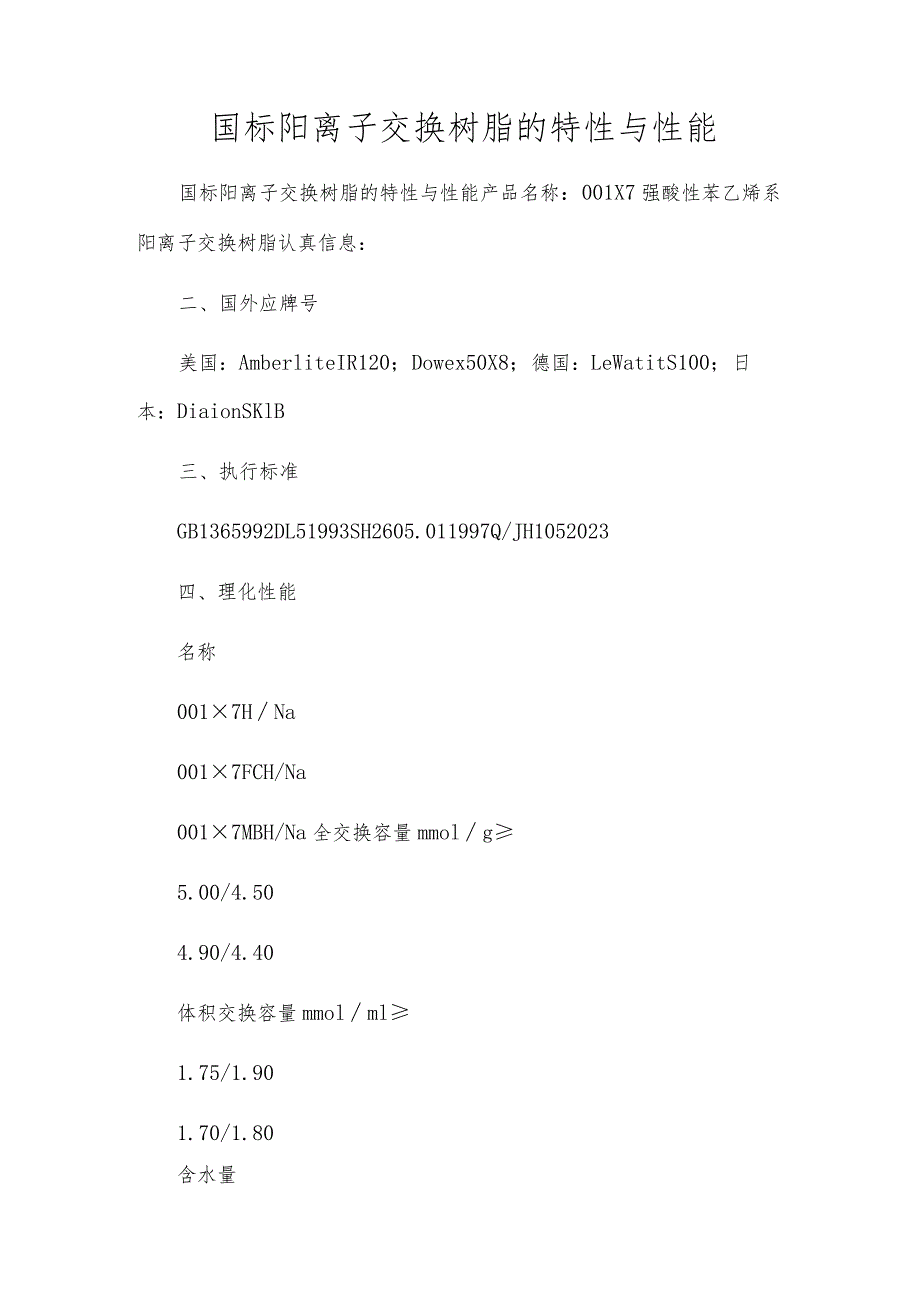

1、国标阳离子交换树脂的特性与性能国标阳离子交换树脂的特性与性能产品名称：001X7强酸性苯乙烯系阳离子交换树脂认真信息：二、国外应牌号美国：AmberliteIR120；Dowex50X8；德国：LeWatitS100；日本：DiaionSKlB三、执行标准GB1365992DL51993SH2605.011997Q/JH1052023四、理化性能名称0017HNa0017FCH/Na0017MBH/Na全交换容量mmolg5.00/4.504.90/4.40体积交换容量mmolml1.75/1.901.70/1.80含水量5156/4550湿视密度g/ml0.730.83/0.770.87湿真

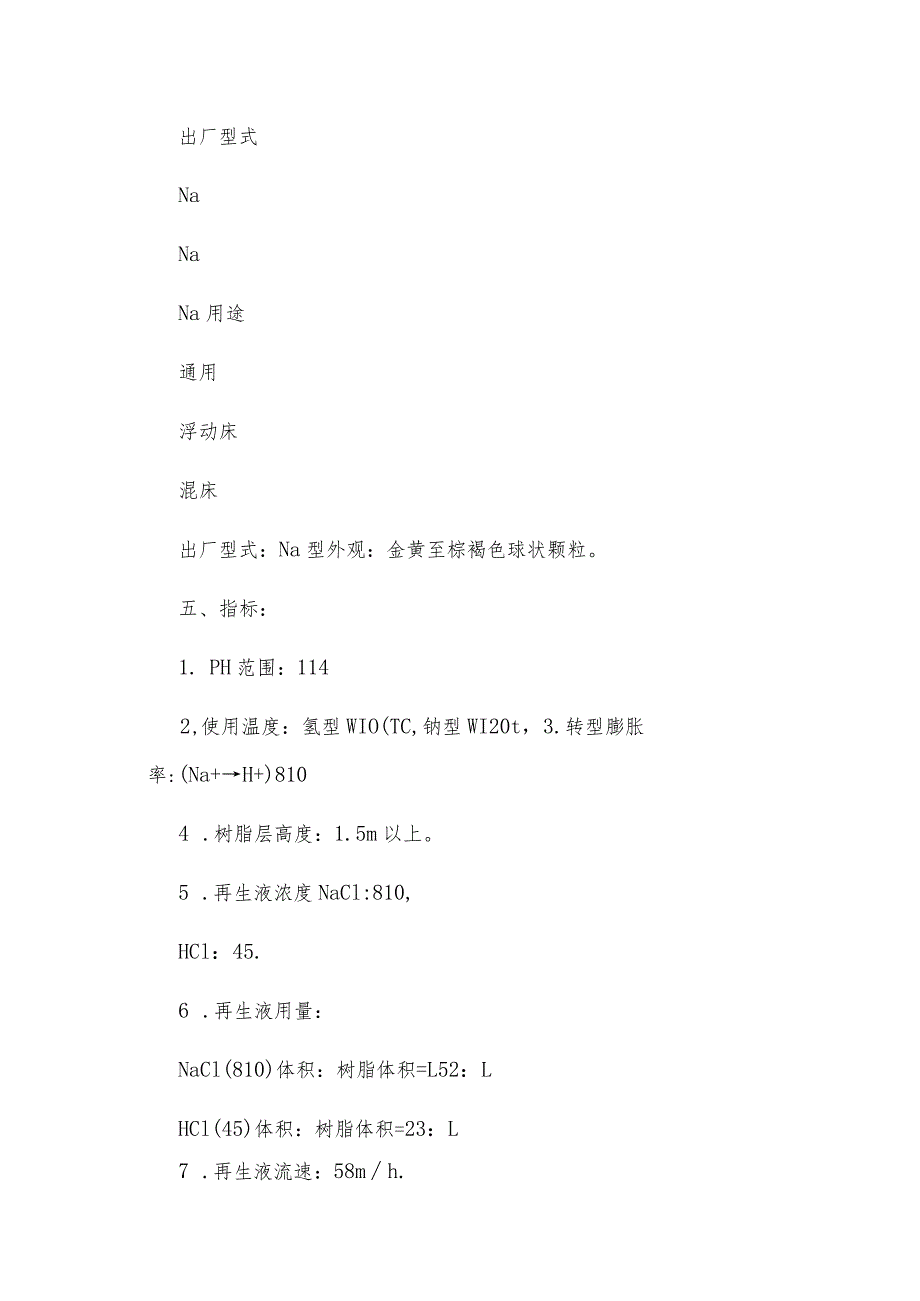

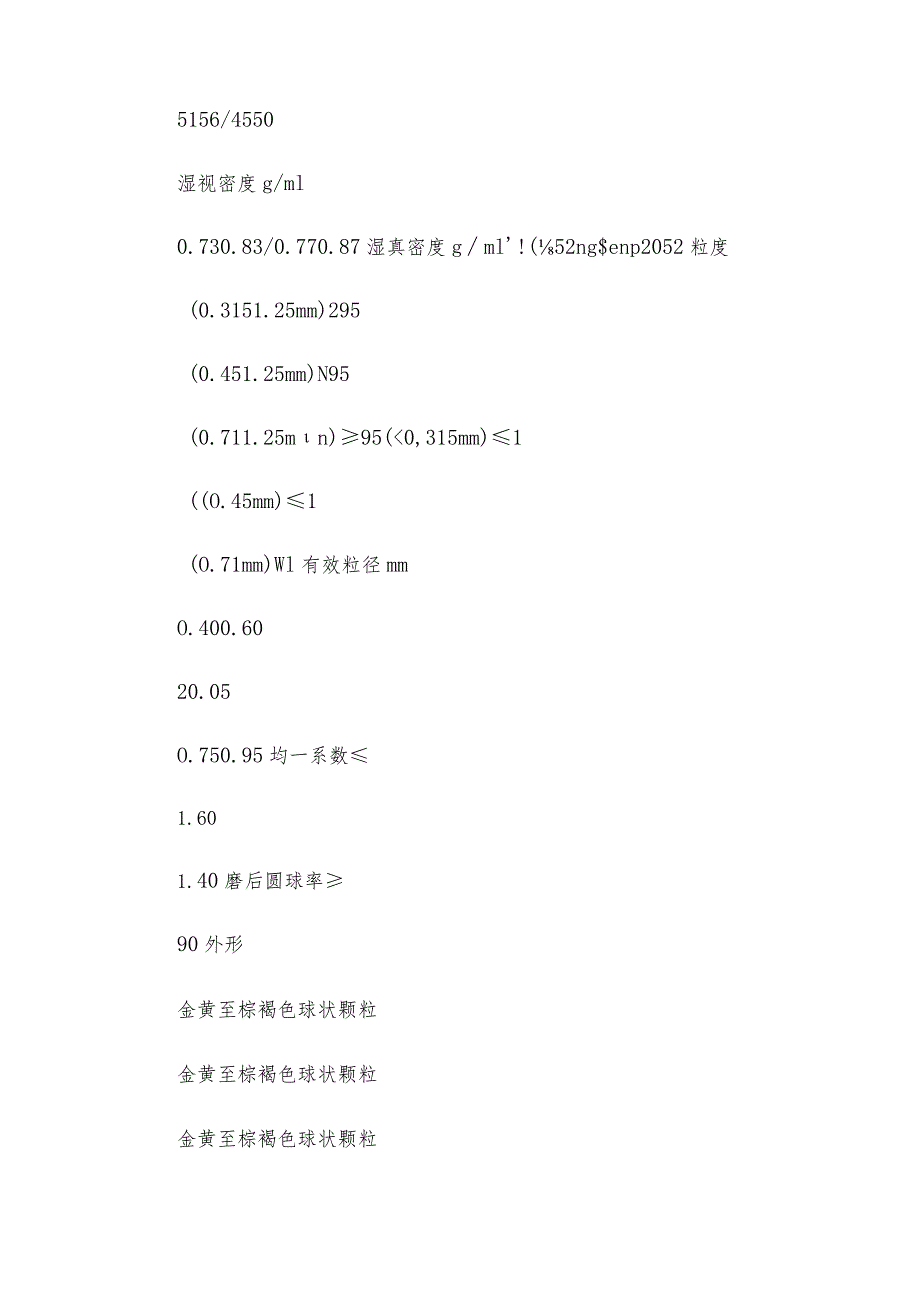

2、密度gml!(52ng$enp2052粒度(0.3151.25mm)295(0.451.25mm)N95(0.711.25mn)95(0,315mm)1(O.45mm)1(O.71mm)Wl有效粒径mmO.400.6020.05O.750.95均一系数1.601.40磨后圆球率90外形金黄至棕褐色球状颗粒金黄至棕褐色球状颗粒金黄至棕褐色球状颗粒出厂型式NaNaNa用途通用浮动床混床出厂型式：Na型外观：金黄至棕褐色球状颗粒。五、指标：1. PH范围：1142,使用温度：氢型WIO(TC,钠型WI20t，3.转型膨胀率:(Na+H+)8104 .树脂层高度：1.5m以上。5 .再生液浓度NaCl
3、:810,HCl：45.6 .再生液用量：NaCl(810)体积：树脂体积=L52：LHCl(45)体积：树脂体积=23：L7 .再生液流速：58mh.8 .再生接触时间：4560min.9 .正洗流速：1020m/h10 .正洗时间：约30min11 .运行流速：1530m/h12 .交换容量：NlOOOnlol/m3六、主要用途用于水的处理（包含硬水软化、高压炉水、无离子水、注射水、海水淡化等），废水中贵金属的回收，抗生素的提纯，替换人体内肾脏的作用。七、包装，贮运本产品用内衬塑料袋的编织袋包装，每袋25kg,也可依据需求用塑料桶或其它容器包装，本产品为非不安全品。贮运温度540,严禁脱水
4、、曝晒。阴、阳离子交换树脂树脂的贮存：离子交换树脂肪内含有肯定量的水份，在运输及贮存过程中应尽量保持这部分水。如贮存过程中树脂脱了水，应先用浓食盐水（10）浸泡，再渐渐稀释，不得直接放于水中，以免树脂急剧膨胀而碎裂。在长期贮存中，强型树脂应变化成盐型，弱型树脂可变化成相应的氢型或游离碱型也可转为盐型，然后浸泡在干净的水中Q树脂在贮存或运输过程中，应保持在540掇的温度环境中，避开过冷或过热，影响质量。若冬季没有保温设备时，可将树脂贮存在食盐水中，食盐水的温度可依据气温而定。新树脂的预处理：新树脂常含有溶剂、未参加聚合反应的物质和少量低聚合物，还可能吸着铁、铝、铜等重金属离子。当树脂与水、酸、碱
5、或其他溶液相接触时，上述可溶性杂质就会转入溶液中，在使用初期污染出水水质。所以，新树脂在投运前要进行预处理。阳树脂的预处理阳树脂预处理步骤如下：首先使用饱和食盐水，取其量约等于被处理树脂体积的两倍，将树脂置于食盐溶液中浸泡1820小时，然后放尽食盐水，用清水漂洗净，使排出水不带黄色；其次再用24NaOH溶液，其量与上相同，在其中浸泡24小时（或作小流量清洗），放尽碱液后，冲洗树脂直至排出水接近中性为止。后用5HCL溶液，其量亦与上述相同，浸泡48小时，放尽酸液，用清水漂流至中性待用。阴树脂的预处理其预处理方法中的步与阳树脂预处理方法中的步相同；而后用5HCL浸泡48小时，然后放尽酸液，用水清洗
6、至中性；而后用24NaOH溶液浸泡48小时后，放尽碱液，用清水洗至中性待用。国标阳离子交换树脂的特性与性能一、树脂颗粒尺寸离子交换树脂通常制成珠状颗粒，树脂颗粒较细者，反应速度较大，但细颗粒对液体通过的阻力较大，需要较高的工作压力。将树脂在充分吸水膨胀后进行筛分，累计其在20、30、40、50目筛网上的留存量，以9000粒子可以通过其相对应的筛孔直径，称为树脂的“有效粒径”。大粒径树脂为0.6L2m（2040目）之间，粉末树脂的粒径树脂0.010.1mm。离子交换树脂二、树脂的密度1、湿真密度。是树脂在水中充分膨胀后的质量与自身所占体积（不含树脂颗粒的空隙）的比值（gcm3,不同类型树脂，湿真
7、密度不同。湿真密度二湿树脂重/湿树脂颗粒的体积g/cNo即使同一类型的阳树脂或阴树脂，由于所含交换离子种类不同，湿真密度大小也不相同，此值一般在1.041.3之间，阳树脂常比阴树脂湿真密度大。湿真密度在双层床工艺过程中与树脂的分层效果有关。2、湿视密度。湿视密度又称聚积密度，是指树脂在水中充分溶胀后，单位体积树脂所具有的质量。湿视密度二湿树脂质量/湿树脂的聚积体积g/cm3。树脂的密度与它的交联度和交换基团的性质有关。交联度高的树脂密度较高，强酸性或强碱性树脂的密度高于弱酸或弱碱性，大孔型树脂的密度则较低。例如，苯乙烯系凝胶型强酸阳离子树脂的真密度为L26gmL,视密度为0.85gmL;丙烯酸
8、系凝胶型弱酸阳离子树脂的真密度为1.19gmL,视密度为0.75gmL此值一般在0.60-0.85之间，实际采用湿视密度来计算离子交换器内填充树脂的质量。离子交换树脂三、树脂的溶解性离子交换树脂应为不溶性物质，但树脂在合成过程中夹杂的聚合度较低的物质及树脂使用过程中受高温影响或被氧化会化学降解而生成的物质，会在运行时溶解出来，称为胶溶。交联度较低和含活性基团多的树脂，溶解倾向较大。离子交换器刚投入运行时发生出水带色现象就是树脂胶溶现象。离子交换树脂四、膨胀度离子交换树脂含有大量亲水基团，与水接触即吸水膨胀。溶液中电解质浓度越大，树脂内外溶液的渗透压差反而减小，树脂的溶胀就小，所以对于“失水”的树脂，应将其先浸泡在饱和食盐水中,使树脂缓慢膨胀，不致碎裂。当树脂中的离子改换时，如阳离子树脂由H+转为Na+,阴树脂由ClOH转为0H,都因离子直径增大而发生膨胀，增大树脂的体积。通常，交联度低的树脂的膨胀度较大。在设计离子交换器本体高度与再生装置及配水装置时，必需考虑树脂的转型膨胀率体积转变率，以适应生产运行时树脂层中的离子转型发生的树脂体积变动。树脂转型体积转变率越小越好，在浮动床中这样容易掌控树脂层装填高树脂层度及填床率，使落床、成床时树脂层基本不乱。另外，对固定床的中排再生装置设计有利。
