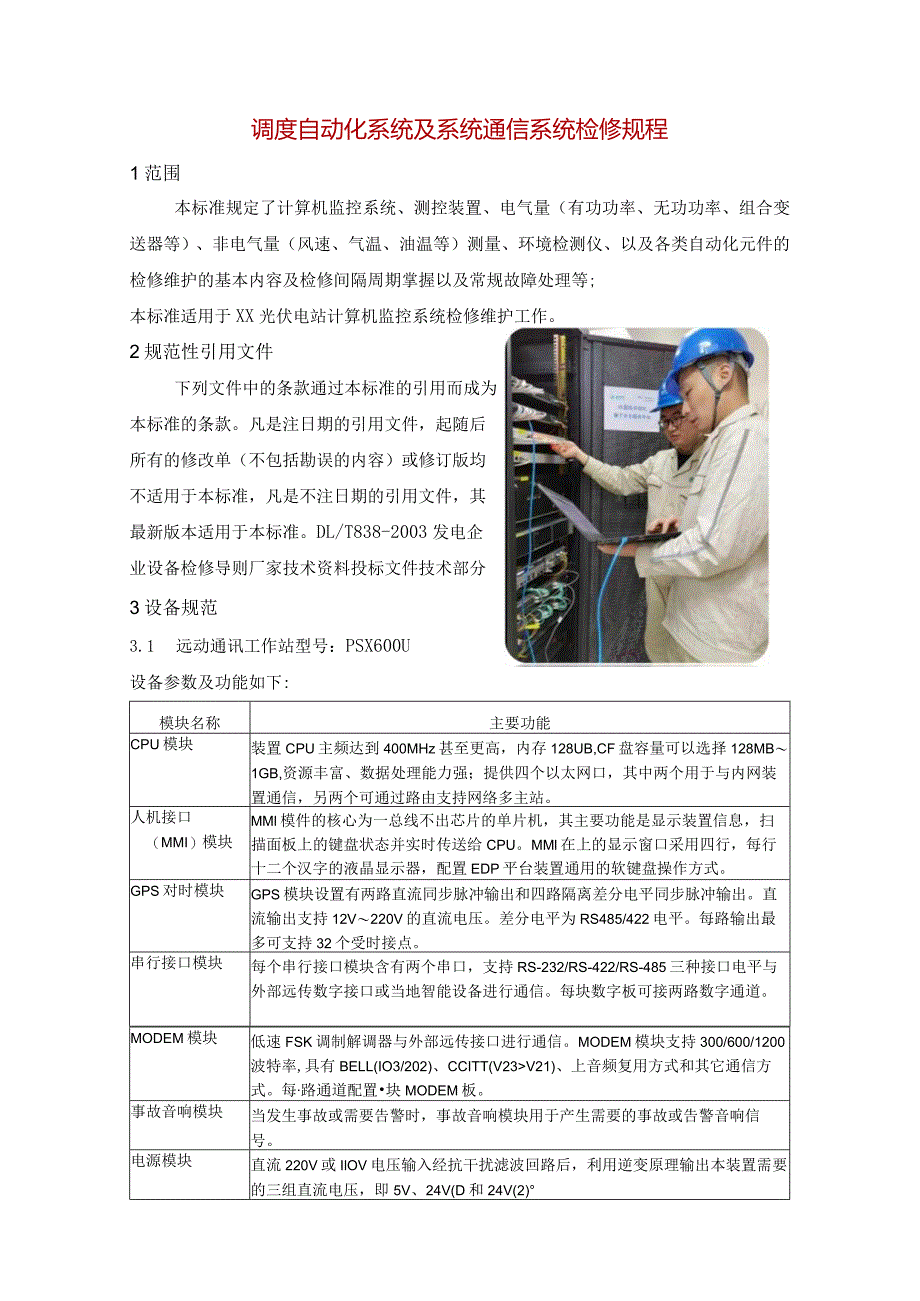

1、调度自动化系统及系统通信系统检修规程1范围本标准规定了计算机监控系统、测控装置、电气量（有功功率、无功功率、组合变送器等）、非电气量（风速、气温、油温等）测量、环境检测仪、以及各类自动化元件的检修维护的基本内容及检修间隔周期掌握以及常规故障处理等;本标准适用于XX光伏电站计算机监控系统检修维护工作。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，起随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，凡是不注日期的引用文件，其最新版本适用于本标准。DL/T838-2003发电企业设备检修导则厂家技术资料投标文件技术部分3设备规范3.1 远动通讯
2、工作站型号：PSX600U设备参数及功能如下:模块名称主要功能CPU模块装置CPU主频达到400MHz甚至更高，内存128UB,CF盘容量可以选择128MB1GB,资源丰富、数据处理能力强；提供四个以太网口，其中两个用于与内网装置通信，另两个可通过路由支持网络多主站。人机接口（MMI）模块MMl模件的核心为一总线不出芯片的单片机，其主要功能是显示装置信息，扫描面板上的键盘状态并实时传送给CPU。MMl在上的显示窗口采用四行，每行十二个汉字的液晶显示器，配置EDP平台装置通用的软键盘操作方式。GPS对时模块GPS模块设置有两路直流同步脉冲输出和四路隔离差分电平同步脉冲输出。直流输出支持12V22
3、0V的直流电压。差分电平为RS485/422电平。每路输出最多可支持32个受时接点。串行接口模块每个串行接口模块含有两个串口，支持RS-232/RS-422/RS-485三种接口电平与外部远传数字接口或当地智能设备进行通信。每块数字板可接两路数字通道。MODEM模块低速FSK调制解调器与外部远传接口进行通信。MODEM模块支持300/600/1200波特率,具有BELL(IO3/202)、CCITT(V23V21)、上音频复用方式和其它通信方式。每路通道配置块MODEM板。事故音响模块当发生事故或需要告警时，事故音响模块用于产生需要的事故或告警音响信号。电源模块直流220V或IlOV电压输入经

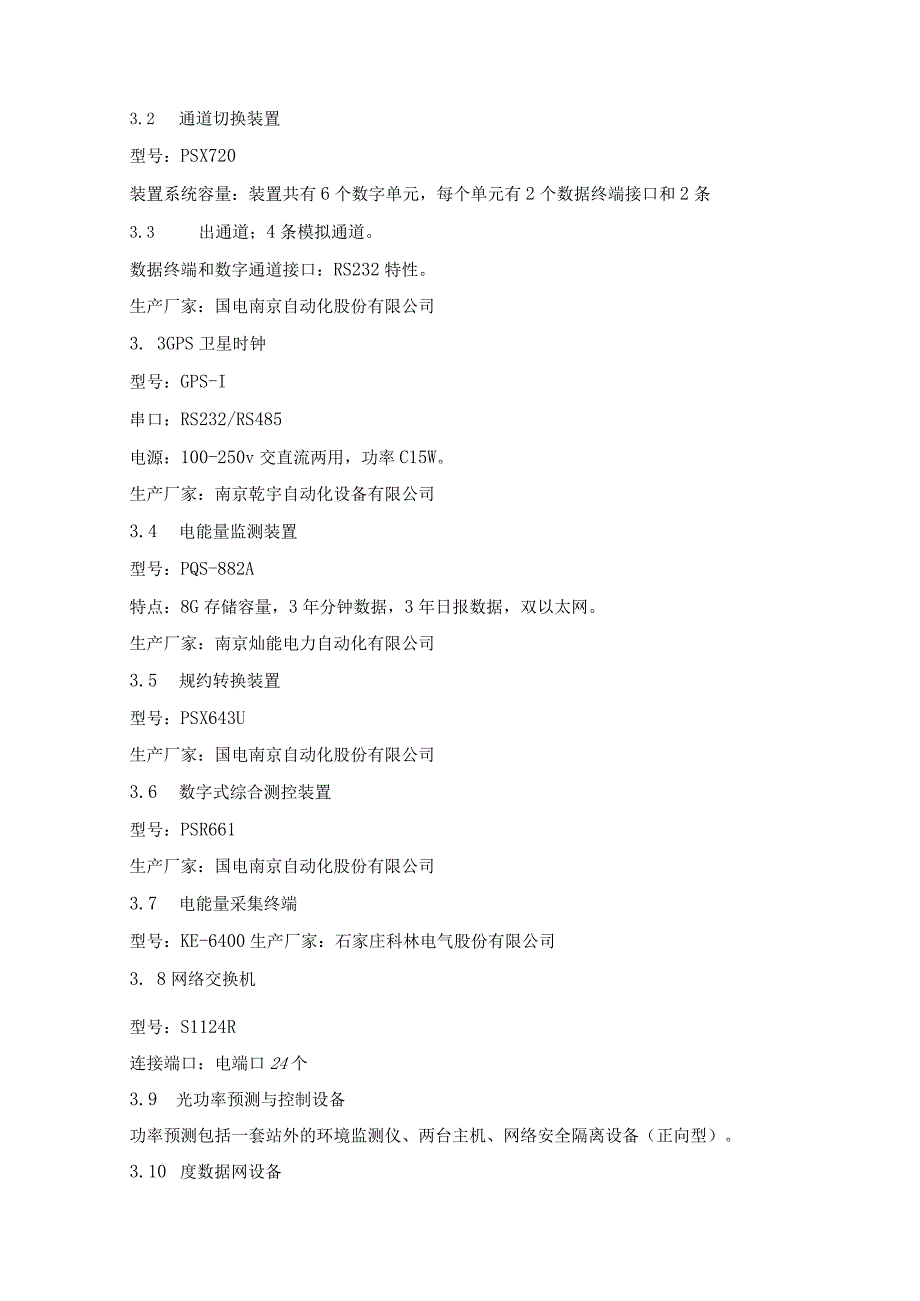

4、抗干扰滤波回路后，利用逆变原理输出本装置需要的三组直流电压，即5V、24V(D和24V(2)3.2 通道切换装置型号：PSX720装置系统容量：装置共有6个数字单元，每个单元有2个数据终端接口和2条3.3 出通道；4条模拟通道。数据终端和数字通道接口：RS232特性。生产厂家：国电南京自动化股份有限公司3. 3GPS卫星时钟型号：GPS-I串口：RS232/RS485电源：100-250v交直流两用，功率C15W。生产厂家：南京乾宇自动化设备有限公司3.4 电能量监测装置型号：PQS-882A特点：8G存储容量，3年分钟数据，3年日报数据，双以太网。生产厂家：南京灿能电力自动化有限公司3.5
5、规约转换装置型号：PSX643U生产厂家：国电南京自动化股份有限公司3.6 数字式综合测控装置型号：PSR661生产厂家：国电南京自动化股份有限公司3.7 电能量采集终端型号：KE-6400生产厂家：石家庄科林电气股份有限公司3. 8网络交换机型号：S1124R连接端口：电端口24个3.9 光功率预测与控制设备功率预测包括一套站外的环境监测仪、两台主机、网络安全隔离设备（正向型）。3.10 度数据网设备调度数据网设备包括区调设备和地调设备，区调和地调设备相同，都有路由器、实时交换机、非实时交换机、实时纵向加密认证网关、非实时纵向加密认证网关、网络安全隔离设备（正向型）和防火墙。3.11 环境监
6、测仪风速、风向传感器制造厂：阳光型号：PC-4技术参数：技术指标风速风向起动风速0.4ms0.4ms测量范围O70ms0360精确度(0.3+0.03V)ms3分辨率0.lm/s2.8125输出信号脉冲（频率）七位格雷码（或电位器）工作电压DC5V(或12V)DC5V(或12V)环境温度-40+55-40+55环境湿度100%RH100%RH重量0.69kg整体尺寸C7060(mm)日照辐射强度传感器制造厂：型号：TBQ技术参数：1 .灵敏度:714uV/w/m-22 .响应时间：W30秒（99盼；3 .内阻:约350。；4 .稳定性：2%；5 .余弦响应:5%(太阳高度角10时)；6 .温度
7、特性：2%(-20+40)；7,非线性：2%；8 .重量:2.5kg；9 .测试范围：02000W/m210 .信号输出：020mV；3.12调度数据网屏设备调度路由器型号：S3600V2生产厂家：H3C数量：2台实时交换机型号：S3600V2生产厂家：H3C数量：2台非实时交换机型号：S3600V2生产厂家：H3C数量：2台实时纵向加密认证网关型号：Netkeeper-2000生产厂家：NARI数量：2台非实时纵向加密认证网关型号：Netkeeper-2000生产厂家：NARI数量：2台网络安全隔离设备正向型StoneWall-2000生产厂家：电力科学研究院数量：2台防火墙型号：Secpa
8、thFlOO-S生产厂家：H3C数量：2台3.13系统通信设备电源模块型号：DCPSA数量：1块光端机型号：PLSPANETA-100数量：1块中调PCM型号：XT-30B数量：1块地调PCM型号：XT-30B数量：1块OMS型号：Tekway数量：1块路由器型号：U-SYSIAP208数量：1块路由器型号：FengineR2600数量：1块4设备概述4.1 系统构架后台监控系统配置2台数据库服务器主机/操作员站。4.2 监控系统与远动通讯系统的通信计算机监控系统网络通过远动通讯柜、调度专网设备及电力二次安全防护设备实现与电力调度数据网的连接，且可通过远动工作站按规定的远动规约实现与调度端的点
9、对点远动功能；4.3 监控系统与其它智能设备的通信其它智能设备主要包括无功补偿装置、保护装置、直流控制电源系统、电能计量装置、电能质量监测装置、环境监测仪系统等。监控系统智能接口设备采用数据通信方式（RS485通讯口）收集各类信息，经过规约转换后通过以太网传送至监控系统主机；站控层、网络层和间隔层设备全部采用以太网通信方式，且网络层和间隔层之间可采用单模4芯光缆连接，该分层分布系统无需前置机单元，实现间隔层和站控层设备的无缝连接5检修维护总则5.1 计算机监控系统是保证光伏电站设备正常运行的极为重要的部分，对电站的安全、稳定运行有着非常重要的作用，因此电站计算机监控系统的检修、维护、调试，管理
10、应按本标准执行；5.2 计算机监控系统运维人员负责计算机监控系统的调试、检修、事故处理及日常维护工作系统调试完毕，运维人员应及时详细交代装置的技术变动情况和整定参数；负责整理原始资料，提交试验报告，修改图纸，并及时录入设备管理台帐，做好检修后的电子台帐记录工作。6检修周期光伏电站计算机监控系统的检修随相关设备的检修进行。6.1检修项目、试验项目和质量标准表8-2检修项目、试验项目和质量标准序号检修项目检修类别质量标准B修C修1工作站服务器主机检查、清扫或更换检查服务器主机工作正常，如有异常情况进行相应处理或更换。2数据库整理、修改、对数据库历史数据进行拷贝,刻备份录成光盘，将部分数据删除，保证
11、有足够的磁盘空间。3软件功能测试、备份检查工程师站、操作员站画面显示正常，画面之间切换正常，在操作员站远方操作开关分合正确。4测控装置及模块检查、清扫或更换模块表面清洁、无灰尘，通电后输入、输出电压正确，模块工作指示灯显示正常。4.1电源模块模块表面清洁、无灰尘，通电后输入、输出电压正确，模块工作指示灯显示正常。4.2CPU模块检查模块表面清洁、无灰尘，印制板上无短路、搭丝、漏焊、虚焊问题存在，通电后RUN指示灯为闪烁状态。4.3开入模块检查模块表面清洁、无灰尘，印制板上无短路、搭丝、漏焊、虚焊问题存在；通电后RUN指示灯为常亮状态；扫描指示灯为常亮状态。4.4开出模块检查模块表面清洁、无灰尘
12、，印制板上无短路、搭丝、漏焊、虚焊问题存在；通电后RUN指示灯为常亮状态；扫描指示灯SCAN采集奇通道时不亮、采集偶通道时亮。4.5模拟量模块检查模块表面清洁、无灰尘，印制板上无短路、搭丝、漏焊、虚焊问题存在；通电后RUN指示灯为常亮状态；CAN平时不亮，在向网上发送报文时闪光；COS发生变位时点亮。4.6人机接口模块检查模块表面清洁、无灰尘，印制板上无短路、搭丝、漏焊、虚焊问题存在；和通讯模块、CPU模块交换数据时显示器显示正确。4.7盘柜清扫检查盘柜表面干净，柜内元器件干净无灰尘，标志、标号齐全。4.8端子紧固所有盘柜端子、元件接线螺丝紧固，无松动现象。4.9各盘柜通电检查盘柜通电后各模块
13、工作正常，信号指示正确无误；和服务器通讯正常。5远动通讯服务器检查、清扫或更换通讯模块及服务器工作正常，信号指示正确无误，设备表面干净、无灰尘。6GPS卫星时钟装置检查GPS卫星时钟装置工作正常，提供的时间精确，和服务器对时精确无误。7开出控制回路检测从操作员站发出的操作命令能正确动作现地设备，现地设备反馈信号正确。8中间继电器检测元件外观完整，接线正确；继电器动作、返回正确，接点接触良好。9UPS盘柜清扫检查盘柜表面干净，柜内元器件干净无灰尘，冷却风机转动正常，无异音；标志、标号齐全；输入、输出电压正确。10音箱报警装置检查、清扫检查音箱工作是否正常，语音报警是否正确，设备表面干净、无灰尘。
14、11环境检测仪检查、清扫环境监测仪表面干净、无灰尘，监测数据是否正常，接线是否良好。12各类表计拆除送检交流采样表记校验合格；接线正确；通电后指示准确。13开关远方分合试验联锁逻辑正确。14全站联调试验和区调、地调遥信、遥测量正常15二次设备间设备无故障信号指示正确无误7设备检修的质量验收7.1 验收人员必须深入现场，调查研究，随时掌握检修情况，坚持质量标准，认真负责地做好验收工作，好质量关；7.2 各检修、试验的重要工序的分级验收应填写分级验收记录；7.3 质检验收必须坚持高标准、严要求，谁验收谁签字。对于检修、试验不合格的设备，质检人员有权拒签，并责成有关工作班重修和重试。8设备检修文件的整理8.1 计算机监控系统检修完毕后，应认真总结检修经验和整理检修资料；8.2 计算机监控系统检修完毕应根据变动情况及时修订图纸和技术说明书。局部变动的应在机组正式投运前修订完成并发放到运行及管理部门。变动较大的在检修结束后按实际接线和功能
