《轧钢质检专业知识复习题.docx》由会员分享，可在线阅读，更多相关《轧钢质检专业知识复习题.docx（5页珍藏版）》请在第壹文秘上搜索。

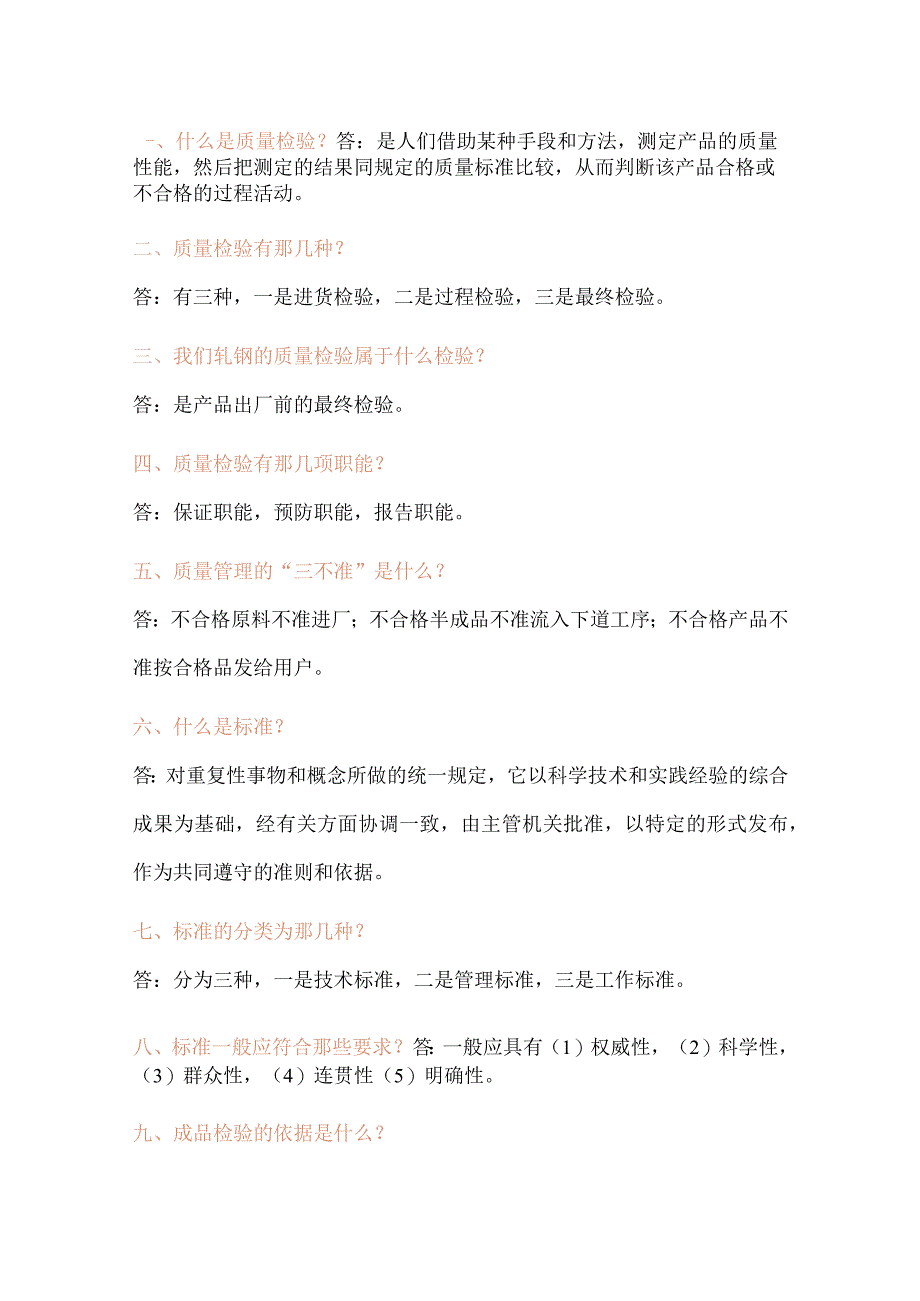

1、-、什么是质量检验？答：是人们借助某种手段和方法，测定产品的质量性能，然后把测定的结果同规定的质量标准比较，从而判断该产品合格或不合格的过程活动。二、质量检验有那几种？答：有三种，一是进货检验，二是过程检验，三是最终检验。三、我们轧钢的质量检验属于什么检验？答：是产品出厂前的最终检验。四、质量检验有那几项职能？答：保证职能，预防职能，报告职能。五、质量管理的“三不准”是什么？答：不合格原料不准进厂；不合格半成品不准流入下道工序；不合格产品不准按合格品发给用户。六、什么是标准？答：对重复性事物和概念所做的统一规定，它以科学技术和实践经验的综合成果为基础，经有关方面协调一致，由主管机关批准，以特定

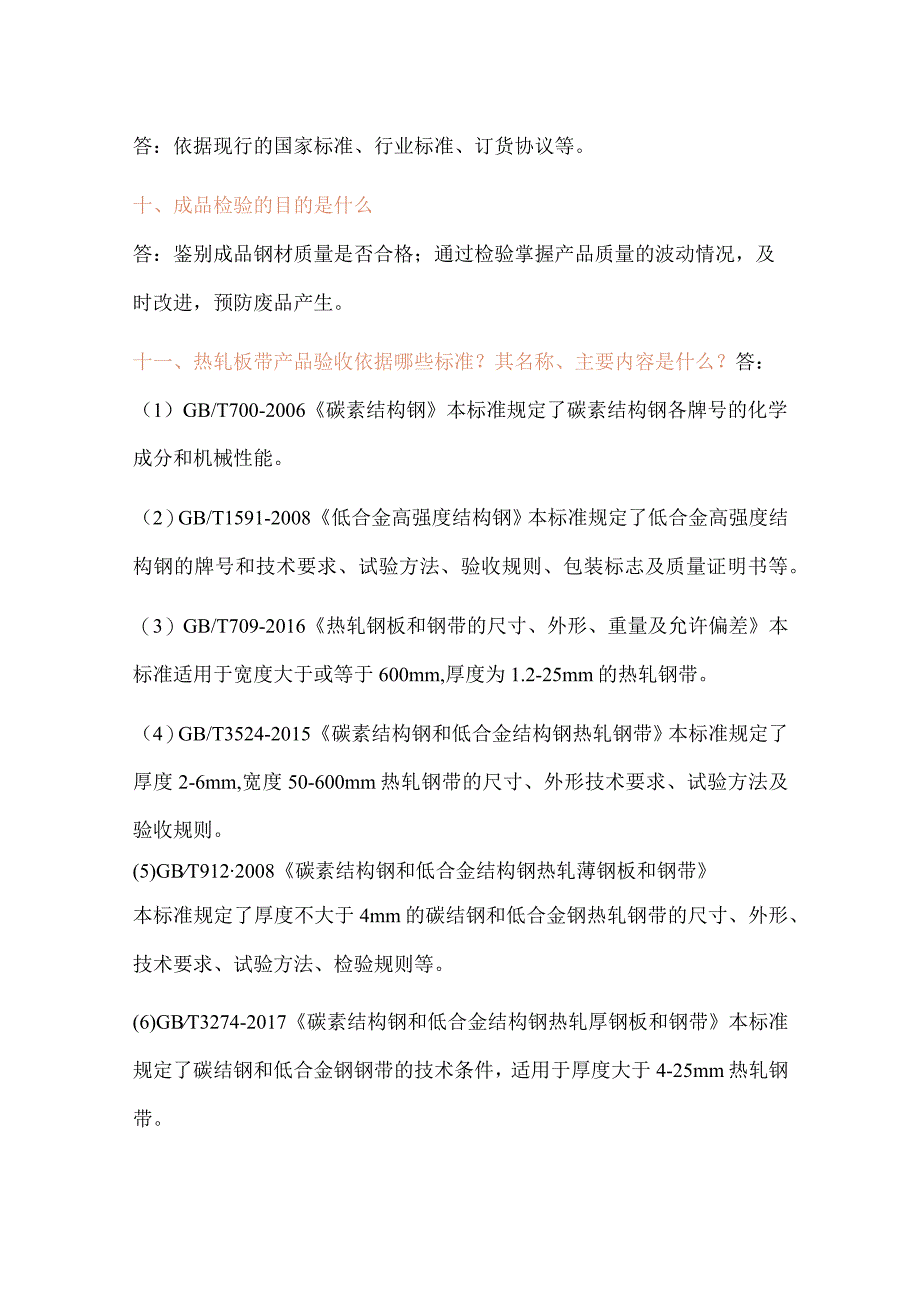

2、的形式发布，作为共同遵守的准则和依据。七、标准的分类为那几种？答：分为三种，一是技术标准，二是管理标准，三是工作标准。八、标准一般应符合那些要求？答：一般应具有（1）权威性，（2）科学性，（3）群众性，（4）连贯性（5）明确性。九、成品检验的依据是什么？答：依据现行的国家标准、行业标准、订货协议等。十、成品检验的目的是什么答：鉴别成品钢材质量是否合格；通过检验掌握产品质量的波动情况，及时改进，预防废品产生。十一、热轧板带产品验收依据哪些标准？其名称、主要内容是什么？答：（1）GB/T700-2006碳素结构钢本标准规定了碳素结构钢各牌号的化学成分和机械性能。（2）GB/T1591-2008低合
3、金高强度结构钢本标准规定了低合金高强度结构钢的牌号和技术要求、试验方法、验收规则、包装标志及质量证明书等。（3）GB/T709-2016热轧钢板和钢带的尺寸、外形、重量及允许偏差本标准适用于宽度大于或等于600mm,厚度为1.2-25mm的热轧钢带。（4）GB/T3524-2015碳素结构钢和低合金结构钢热轧钢带本标准规定了厚度2-6mm,宽度50-600mm热轧钢带的尺寸、外形技术要求、试验方法及验收规则。(5)GBT9122008碳素结构钢和低合金结构钢热轧薄钢板和钢带本标准规定了厚度不大于4mm的碳结钢和低合金钢热轧钢带的尺寸、外形、技术要求、试验方法、检验规则等。(6)GBT3274-

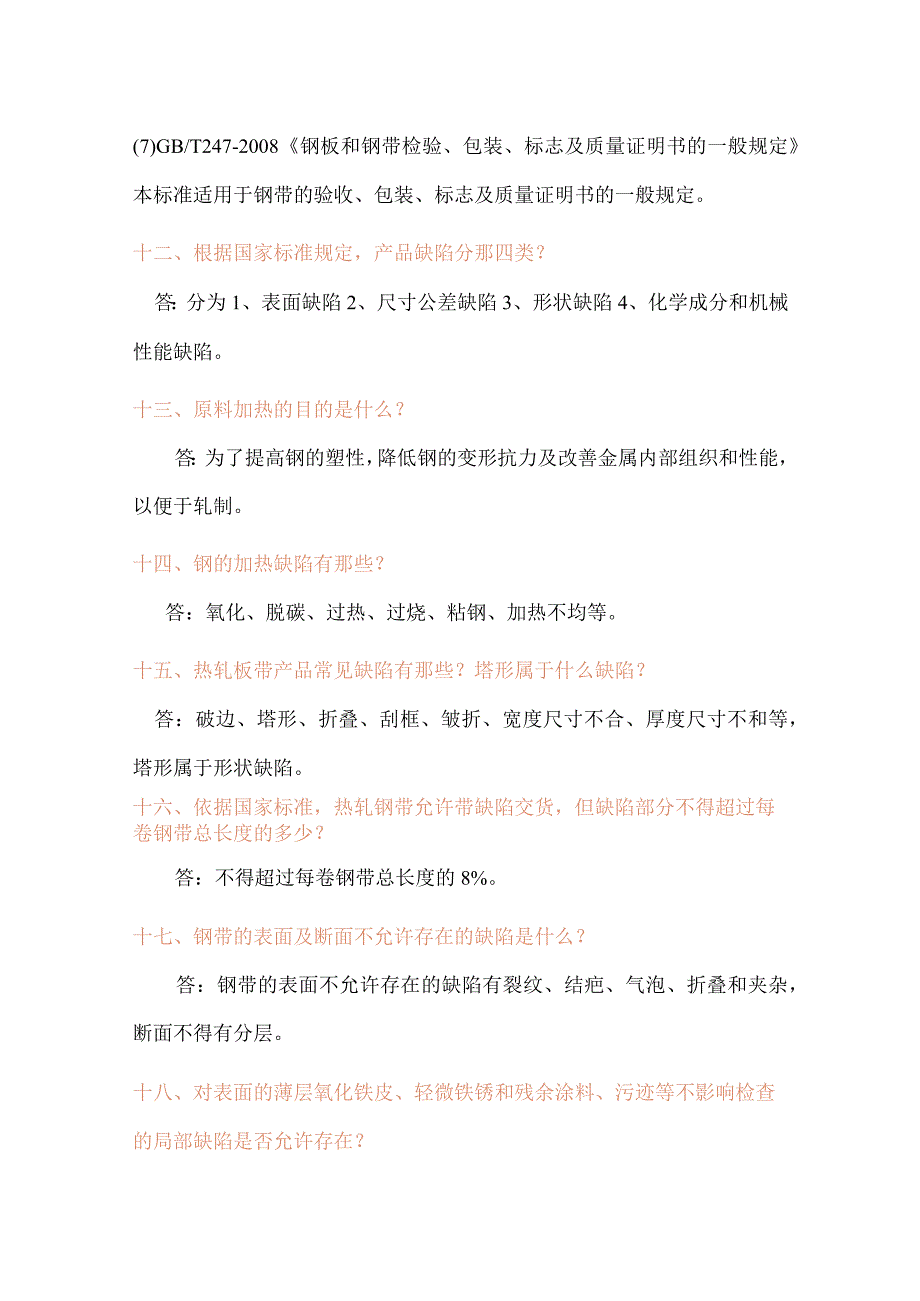

4、2017碳素结构钢和低合金结构钢热轧厚钢板和钢带本标准规定了碳结钢和低合金钢钢带的技术条件，适用于厚度大于4-25mm热轧钢带。(7)GB/T247-2008钢板和钢带检验、包装、标志及质量证明书的一般规定本标准适用于钢带的验收、包装、标志及质量证明书的一般规定。十二、根据国家标准规定，产品缺陷分那四类？答：分为1、表面缺陷2、尺寸公差缺陷3、形状缺陷4、化学成分和机械性能缺陷。十三、原料加热的目的是什么？答：为了提高钢的塑性，降低钢的变形抗力及改善金属内部组织和性能，以便于轧制。十四、钢的加热缺陷有那些？答：氧化、脱碳、过热、过烧、粘钢、加热不均等。十五、热轧板带产品常见缺陷有那些？塔形属于
5、什么缺陷？答：破边、塔形、折叠、刮框、皱折、宽度尺寸不合、厚度尺寸不和等，塔形属于形状缺陷。十六、依据国家标准，热轧钢带允许带缺陷交货，但缺陷部分不得超过每卷钢带总长度的多少？答：不得超过每卷钢带总长度的8%。十七、钢带的表面及断面不允许存在的缺陷是什么？答：钢带的表面不允许存在的缺陷有裂纹、结疤、气泡、折叠和夹杂，断面不得有分层。十八、对表面的薄层氧化铁皮、轻微铁锈和残余涂料、污迹等不影响检查的局部缺陷是否允许存在？答：根据国家有关标准规定，允许存在。十九、钢带的厚度宽度和表面质量检查部位距钢带两端的距离是多？答：卷状钢带不小于3000mmo二十、测量钢带厚度时测量点距钢带侧边的距离不小于多
6、少？答：不切边钢带测量点距钢带侧边的距离不小于IOmmo二十一、如何测量钢带的镰刀弯？答：测量钢带镰刀弯时，将米尺紧靠钢带的凹侧边，测量从米尺到凹侧边的最大距离。二十二、Q345B级钢的五大元素是什么？其规定值是多少？答：Q345B化学成分的五大元素是碳、硅、镒、磷、硫。规定值分别为碳不大于0.20%,硅不大于0.55%,镭1.0-1.6%,磷不大于0.040%,硫不大于0.040%.二十三、碳素结构钢的A级钢，冷弯不合格，抗拉强度值超出上限应复验那些项目？为什么？答：两项都要复验，因为GB/T700-2006标准规定A级钢在冷弯合格的情况下，抗拉强度上限不作为交货条件，但冷弯不合格则不能超出
7、上限。二十四、GB/T700-2006标准中规定在保证力学性能符合标准规定时，对各牌号A级钢其他等级钢的碳、硅、锌含量上下限是如何说明的？答：在保证力学性能符合标准规定时，对各牌号A级钢的碳、硅、S含量不作为交货条件，各牌号其他等级钢的碳、锌含量下限不作为交货条件。但其含量应在质量证明书中注明.二十五、2.75610mm规格的钢带其厚度、宽度在相应标准规定的正负偏差是多少？答：依据国标GB/T709-2016标准规定厚度为正负0.19mm,宽度允许正20mm。二十六、2.5x60Omm钢带伸长率的规定值在哪个标准规定基础上可以降低多少？答:依据国标GB/T912-2008标准规定,钢带的伸长率
8、允许在GB/T700-88标准规定伸长率值的基础上降低5%o二十七、7.5x685mm钢带的塔形允许值是多少？答:依据GB/T709-89标准规定钢带卷一侧塔形高度不得超过50mm。二十八、什么是缎折?形成的原因是什么？答:皱折是钢带表面形成的不规则皱纹及波浪形折皱,严重的整面折皱在一起,形成的原因是辐形不正确,坯料加热不均匀或坯料厚薄不一致,钢带表面已形成波浪,钢带平整张力过小,引起在轧制中的不均匀变形造成。二十九、什么是折置？产生的原因及处理的方法是什么？答：钢带表面形成局部折合的双层金属形裂缝。产生原因是辐型选择不合理，形成大波浪的压合；轧件刮框后再次轧制压折；坯料尖锐棱角在轧制后形成折叠。折叠属于钢带表面不允许存在的缺陷，只能切除或降级判定。三十、破边属于什么缺陷？应如何判定？答：破边属于形状缺陷，应判为不合格品。
