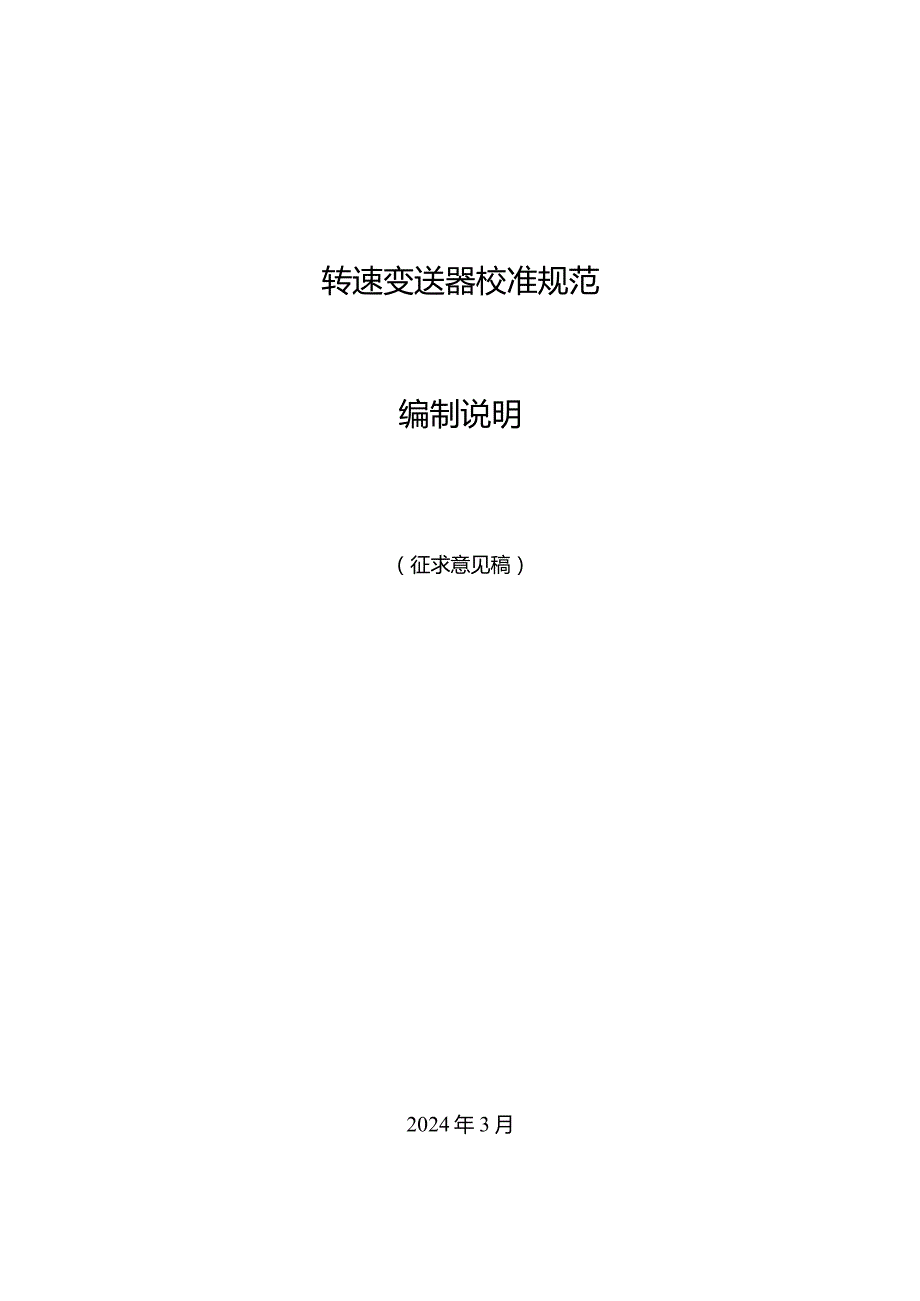

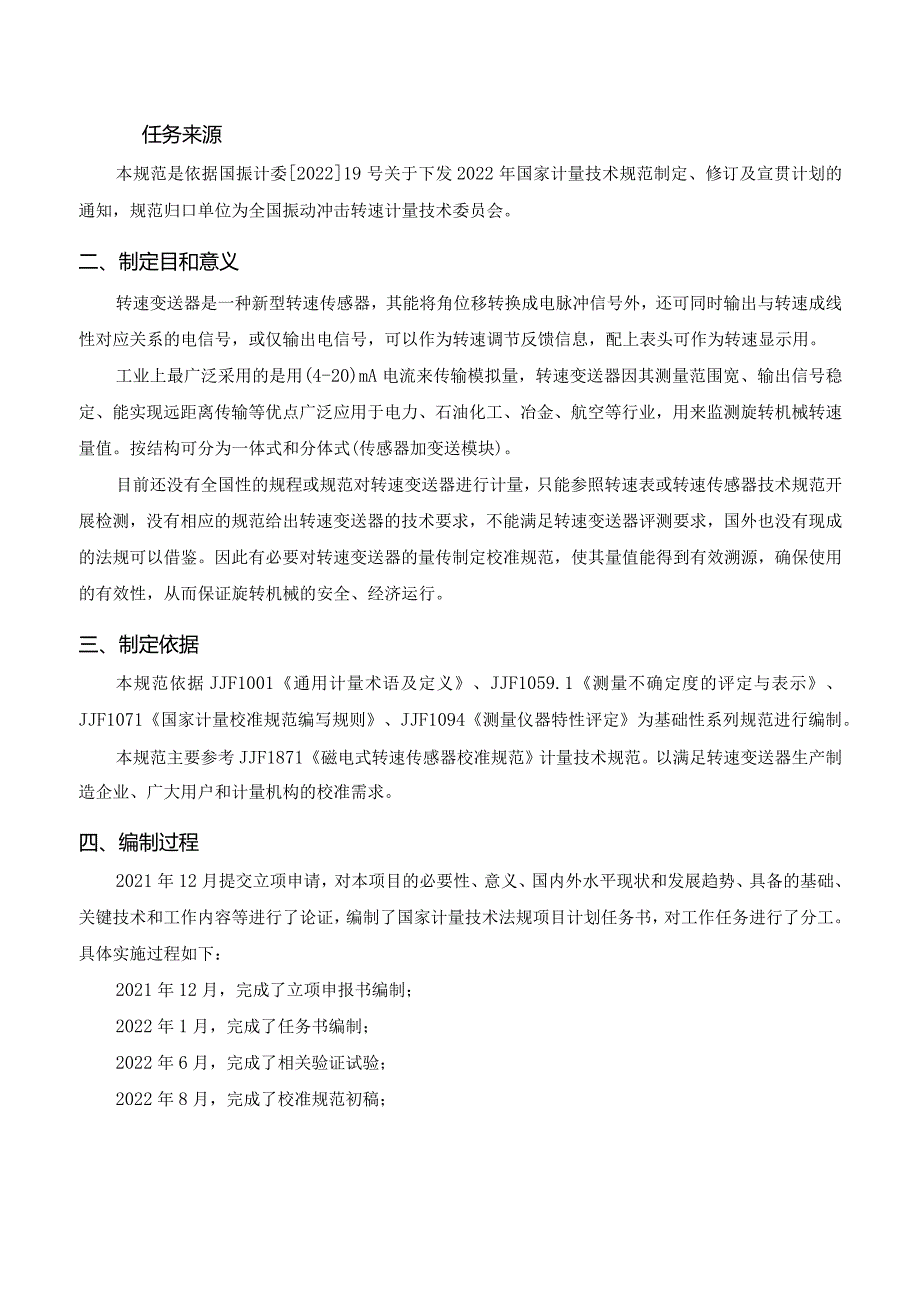

1、转速变送器校准规范编制说明（征求意见稿）2024年3月任务来源本规范是依据国振计委202219号关于下发2022年国家计量技术规范制定、修订及宣贯计划的通知，规范归口单位为全国振动冲击转速计量技术委员会。二、制定目和意义转速变送器是一种新型转速传感器，其能将角位移转换成电脉冲信号外，还可同时输出与转速成线性对应关系的电信号，或仅输出电信号，可以作为转速调节反馈信息，配上表头可作为转速显示用。工业上最广泛采用的是用(4-20)mA电流来传输模拟量，转速变送器因其测量范围宽、输出信号稳定、能实现远距离传输等优点广泛应用于电力、石油化工、冶金、航空等行业，用来监测旋转机械转速量值。按结构可分为一体式
2、和分体式(传感器加变送模块)。目前还没有全国性的规程或规范对转速变送器进行计量，只能参照转速表或转速传感器技术规范开展检测，没有相应的规范给出转速变送器的技术要求，不能满足转速变送器评测要求，国外也没有现成的法规可以借鉴。因此有必要对转速变送器的量传制定校准规范，使其量值能得到有效溯源，确保使用的有效性，从而保证旋转机械的安全、经济运行。三、制定依据本规范依据JJF1001通用计量术语及定义、JJF1059.1测量不确定度的评定与表示、JJF1071国家计量校准规范编写规则、JJF1094测量仪器特性评定为基础性系列规范进行编制。本规范主要参考JJF1871磁电式转速传感器校准规范计量技术规范

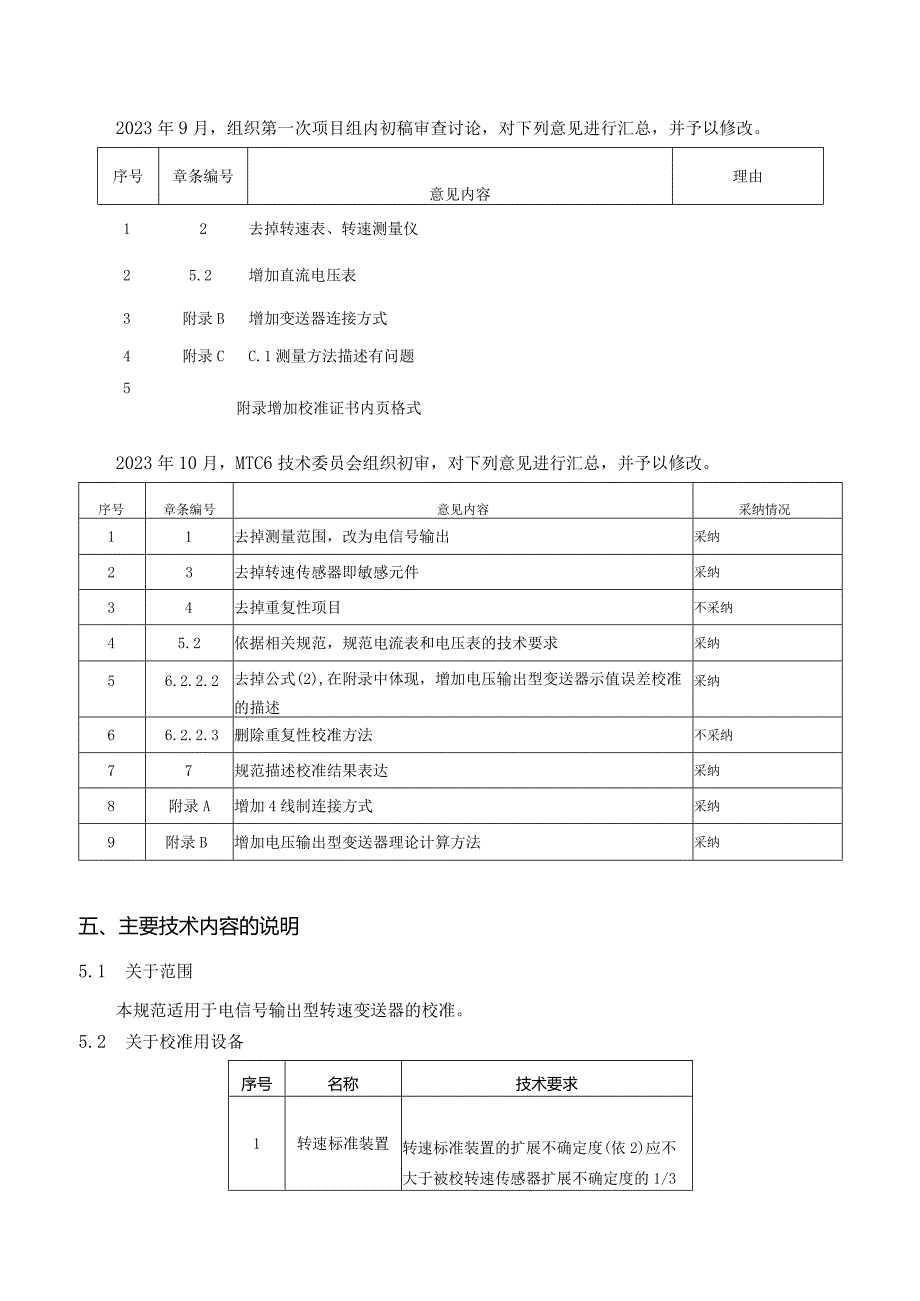

3、。以满足转速变送器生产制造企业、广大用户和计量机构的校准需求。四、编制过程2021年12月提交立项申请，对本项目的必要性、意义、国内外水平现状和发展趋势、具备的基础、关键技术和工作内容等进行了论证，编制了国家计量技术法规项目计划任务书，对工作任务进行了分工。具体实施过程如下：2021年12月，完成了立项申报书编制；2022年1月，完成了任务书编制；2022年6月，完成了相关验证试验；2022年8月，完成了校准规范初稿；2023年9月，组织第一次项目组内初稿审查讨论，对下列意见进行汇总，并予以修改。序号章条编号意见内容理由12去掉转速表、转速测量仪25.2增加直流电压表3附录B增加变送器连接方式
4、4附录CC.1测量方法描述有问题5附录增加校准证书内页格式2023年10月，MTC6技术委员会组织初审，对下列意见进行汇总，并予以修改。序号章条编号意见内容采纳情况11去掉测量范围，改为电信号输出采纳23去掉转速传感器即敏感元件采纳34去掉重复性项目不采纳45.2依据相关规范，规范电流表和电压表的技术要求采纳56.2.2.2去掉公式(2),在附录中体现，增加电压输出型变送器示值误差校准的描述采纳66.2.2.3删除重复性校准方法不采纳77规范描述校准结果表达采纳8附录A增加4线制连接方式采纳9附录B增加电压输出型变送器理论计算方法采纳五、主要技术内容的说明5.1 关于范围本规范适用于电信号输出
5、型转速变送器的校准。5.2 关于校准用设备序号名称技术要求1转速标准装置转速标准装置的扩展不确定度(依2)应不大于被校转速传感器扩展不确定度的1/32直流电流表上限不低于20mA0.2级3直流电压表上限不低于30V,0.2级4直流稳压电源(0-30)V,MPE：1%5交流稳压电源220V,50Hz,稳定度1%5.3 关于校准项目(1)示值误差(2)重复性(3)转速示值误差(有显示单元)六、验证试验的情况和结果通过试验手段来验证本标准的技术方法。通过试验，证明对标准仪器的选择，校准点的选择以及采用的校准方法是正确可行的。选择不同型号、生产厂家的被校装置进行试验。七、与国外同类标准水平的对比分析未查到国内外相同标准。
