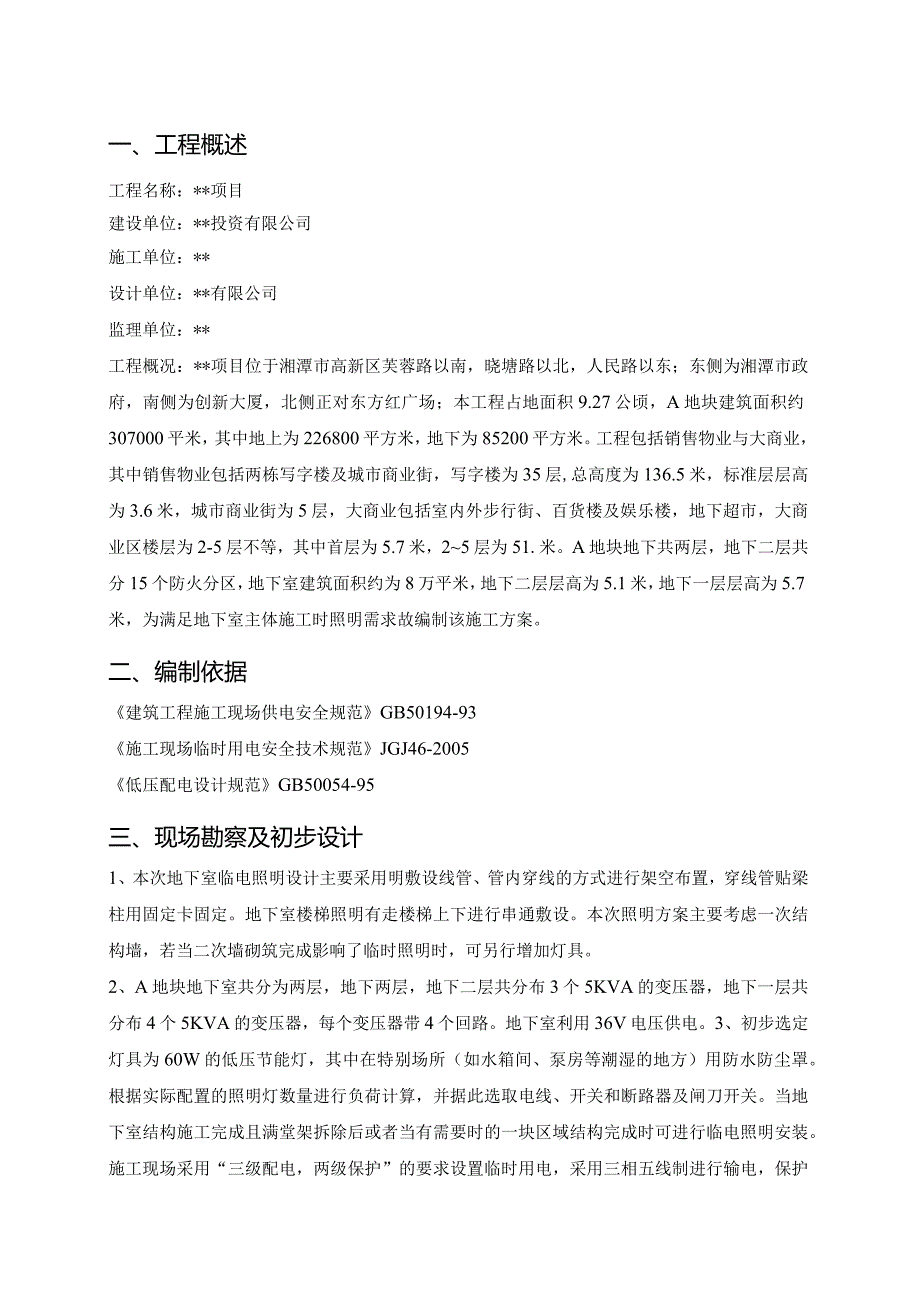

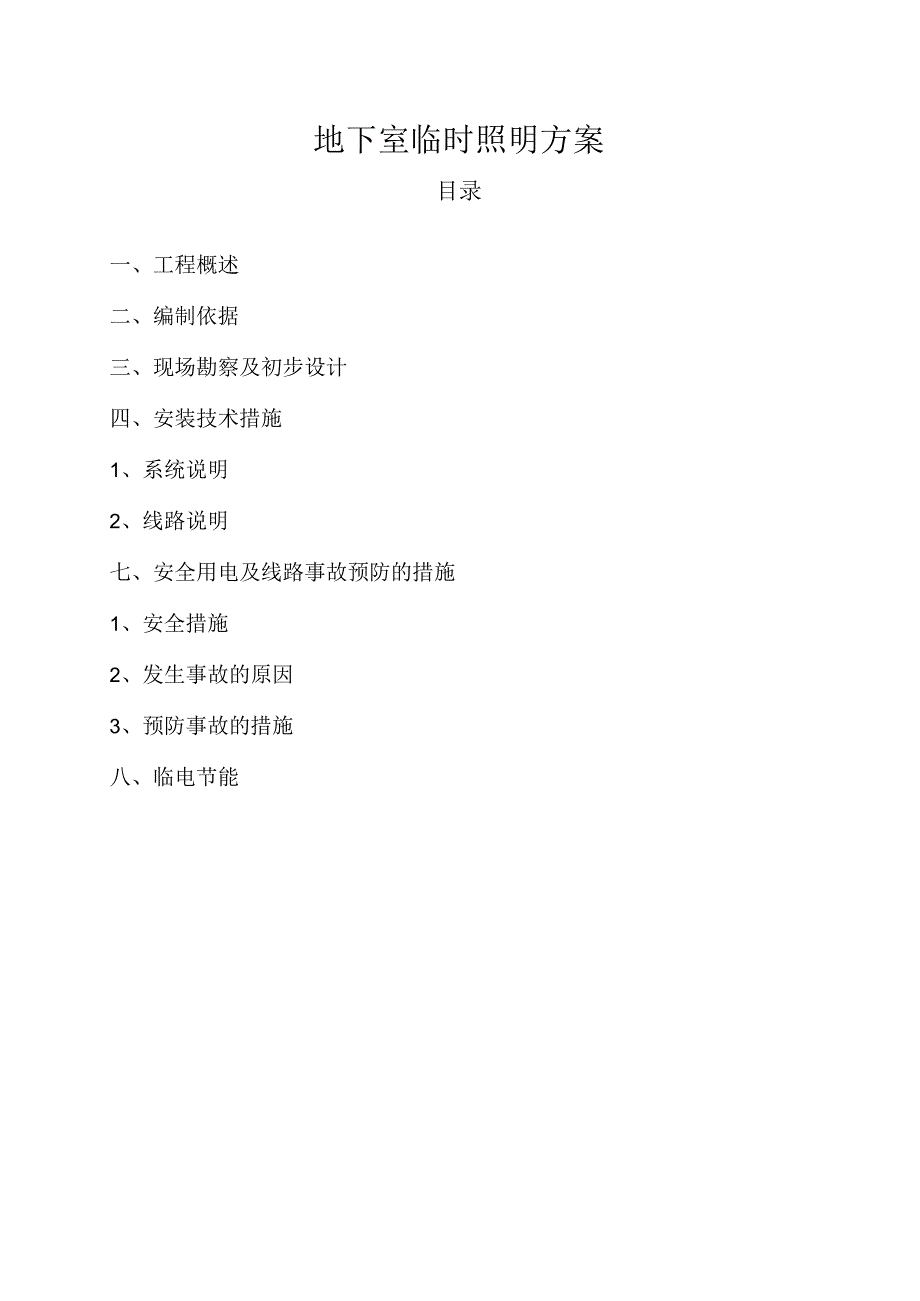

1、地下室临时照明方案目录一、工程概述二、编制依据三、现场勘察及初步设计四、安装技术措施1、系统说明2、线路说明七、安全用电及线路事故预防的措施1、安全措施2、发生事故的原因3、预防事故的措施八、临电节能一、工程概述工程名称：*项目建设单位：*投资有限公司施工单位：*设计单位：*有限公司监理单位：*工程概况：*项目位于湘潭市高新区芙蓉路以南，晓塘路以北，人民路以东；东侧为湘潭市政府，南侧为创新大厦，北侧正对东方红广场；本工程占地面积9.27公顷，A地块建筑面积约307000平米，其中地上为226800平方米，地下为85200平方米。工程包括销售物业与大商业，其中销售物业包括两栋写字楼及城市商业街，
2、写字楼为35层,总高度为136.5米，标准层层高为3.6米，城市商业街为5层，大商业包括室内外步行街、百货楼及娱乐楼，地下超市，大商业区楼层为2-5层不等，其中首层为5.7米，25层为51.米。A地块地下共两层，地下二层共分15个防火分区，地下室建筑面积约为8万平米，地下二层层高为5.1米，地下一层层高为5.7米，为满足地下室主体施工时照明需求故编制该施工方案。二、编制依据建筑工程施工现场供电安全规范GB50194-93施工现场临时用电安全技术规范JGJ46-2005低压配电设计规范GB50054-95三、现场勘察及初步设计1、本次地下室临电照明设计主要采用明敷设线管、管内穿线的方式进行架空布
3、置，穿线管贴梁柱用固定卡固定。地下室楼梯照明有走楼梯上下进行串通敷设。本次照明方案主要考虑一次结构墙，若当二次墙砌筑完成影响了临时照明时，可另行增加灯具。2、A地块地下室共分为两层，地下两层，地下二层共分布3个5KVA的变压器，地下一层共分布4个5KVA的变压器，每个变压器带4个回路。地下室利用36V电压供电。3、初步选定灯具为60W的低压节能灯，其中在特别场所（如水箱间、泵房等潮湿的地方）用防水防尘罩。根据实际配置的照明灯数量进行负荷计算，并据此选取电线、开关和断路器及闸刀开关。当地下室结构施工完成且满堂架拆除后或者当有需要时的一块区域结构完成时可进行临电照明安装。施工现场采用“三级配电，两
4、级保护”的要求设置临时用电，采用三相五线制进行输电，保护零线不得与工作零线混接。4、电线电缆选择、配电箱选择所有要使用的电线、电缆、电气元件、灯具应符合国家安全规范使用的标准及(CCC)认证，且经进场检查、试验合格后方能使用。5、电线电缆选择根据开关箱支线照明回路的负荷，地下固定照明部分：变压器的设备容量为5KVA,I=P1.7338O1=7.6A,由于二级箱在现场距离变压器的位置较长有部分超过100米，电压损耗较大，故选择YJV-3*4的电缆。每个回路负载约1420盏，功率P=20*60W=1200W,I=PUcos,cosMX1,I=1200/36=33.3A,由于线路在100米以上，路径
5、敷设较长，电压损耗过大，故采用BLV-IOmm2的电线。供电采用树干式敷设，由现场最近的一级电源柜引附近的二级箱,再由二级箱采用三相供电引到开关箱，开关箱引至变压器，变压器控制三级箱为灯具供电。I7YN划羽6YWWOYWT*4|380吐冽通-地上固定照明部分：写字楼为35层，酒店地上为17层，标准层层高为3.6米，每个楼梯敷设2个回路，主线为BLV-IOmm2。移动照明：移动照明采用2KW,220V的镐灯作为移动光源，具体的布置位置以现场实际情况做调整，安装时将铺灯安装在固定的底座上，底座不低于2.5米。对于二次砌筑时采用36V手提式移动照明灯固定于绝缘手柄上作为光源，从附近的临时二级箱引取电
6、源。6、配电箱选择根据负荷选择配电箱电器元件和数量，并保证当发生漏电、过载保护。7、时配电箱电气元件能及时动作。开关箱设置漏电保护器、二级分配电箱设置断路器、一级总配电箱设置隔离开关，保证各箱动作的连贯性。配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.22.0mm,其中开关箱箱体钢板厚度不得小于1.2mm,配电箱箱体钢板厚度不得小于1.5mm,箱体表面应做防腐处理。金属电器安装板与金属箱体应做电气连接。8、绘制地下室施工临时照明图见图纸四、安装技术措施1、系统说明地下室临电照明系统：采用TN-S三相五线制，它是把工作零线N和专用保护线PE在供电电源处严格分开的供电系统，它的优
7、点是专用保护线上无电流，此线专门承接故除电流，确保其保护装置动作。必须注意：在同一系统中不得采取一部分设备接地，而另一部分设备采取接零。因为在同一系统中，如果部分设备采用接地，另一部分设备采用接零,则当采取接地的设备发生碰壳漏电时，零线电位将升高，而使所有接零的设备外壳都带有危险的电压。当临电照明系统中每一个临电分项施工完毕经检验合格后应及时填写资料归档。2、线路说明一级总配电箱至二级分配电箱电缆敷设时使用的架空线路的支架必须采用专用角钢（30X30X3刷防腐漆）支架，且固定点间距应保证电缆的重量和所带负荷时的自重。架空进户线的室外端应采用绝缘子固定，过墙处应穿管保护，并应采取防水措施。五、安
8、全用电及线路事故预防的措施1、安全措施安全用电措施包括两个方向的内容：是安全用电在技术上所采取的措施1）施工现场配电箱必须逐级设置漏电保护装置，实行分级保护且各级漏电保护器的额定漏电动作电流和额定漏电动作时间应合理配合,相互匹配,使之具有分级保护的功能。2）所有的电线、电缆、配电箱箱体和电气元件、照明设备等在进场使用之前必须要进行外观检查、校验、试验确保无误符合规范要求后方能使用。在一些特别的场所应使用一些特别的灯具。3）二、三级配电箱放置地方应可靠、干燥、宽畅、通风；周围不得堆放任何妨碍维修、操作的施工机具和物品；二、三级箱应装设在固定、稳定的支架上距地应在1.2-1.5米之间并放置端正、牢
9、固；变压器也固定、温度在距地面1.2-1.5高的支架上，同时设置绝缘防火罩；放置时安装完成后确保接地、绝缘良好后方可供电使用。4）配电箱、开关箱必须按照下列顺序操作：送电操作顺序为：总配电箱一分配电箱一开关箱；停电操作顺序为：开关箱一分配电箱一总配电箱。2、管理措施管理措施是为了保证安全用电和供电的可靠性在项目部组织上所采取的各种措施,它包括各种制度的建立、组织管理等一系列内容。1）项目部建立完善的安全用电制度，确立专职安全维护电工。2）在配电箱放置处应设置警示牌；项目部应按时向施工班组发放施工安全技术交底介绍技术内容和注意事项，并应在技术交底文字资料上履行交底人和接受人的签字手续，注明交底日
10、期。3）建立健全的维修、检查和拆除制度，并及时以书面的形式进行记录。4）定期对项目部管理人员、施工班组进行安全培训，提高人员的安全用电意识，杜绝乱拉、偷盗等行为，当照明用电有特别需要时，应及时向项目部领导进行汇报并许可后由专职电工进行作业。5）当线路或者配电箱发生事故时应立即向项目部专职管理人员汇报，并许可后专职让安全电工或其他专职人员就行维修;若有人员受伤时应立即送医院抢救并向项目部领导汇报。3、发生事故的原因：1）电线、电缆的负荷小于了用电设备（灯具）的负荷，断路器过电压的保护过大。2）接地装置和接地电阻不符合要求。3）未经过项目部许可对电线、配电箱乱拉乱接乱放以及盗窃电线等。4）专职电工
11、操作时未按照安全规章制度进行工作。5）在项目部未经许可的情况下私自开关配电箱。4、预防事故的措施：1）所有地下室施工临时照明所用的照明配电箱其金属外壳必须接地，接地电阻小于1欧姆。2）所有地下室施工临时照明电线、电缆均应该符合安全要求即绝缘良好无划伤。3）三级箱和二级箱所使用的断路器应该经过整定试验并且符合要求，其中漏电保护器漏电动作前后应该合理有序。4）地下室二、三级箱三相配电应该平衡、且箱体放置的位置宜安全合理有标识牌。5）项目部应建立健全的安全用电的保护制度，并定期对施工人员进行“安全用电”的培训，施工安全技术交底应及时落实到位。6）项目部设立专职电工定期对照明线路进行检查，检查时必须配备专用的电工工具（绝缘鞋、绝缘手套等）并按照安全规程进行检修。7）当临时照明电路拆除时应统一规划、指挥并注意人员的分配、拆除的方法及保护的措施等。8）各临电配电箱、开关箱应设置明显的标识和铭牌，确立该箱的专职电工并上锁。六、临电节能1）灯具选用能节能型的节能灯。2）线路较多的回路或因二次结构未有开关的应增设开关（单控开关）3）使用不到的区域可以断电节能（维护工手动断电），同时照明控制箱中安装时控开关,以减少浪费。
