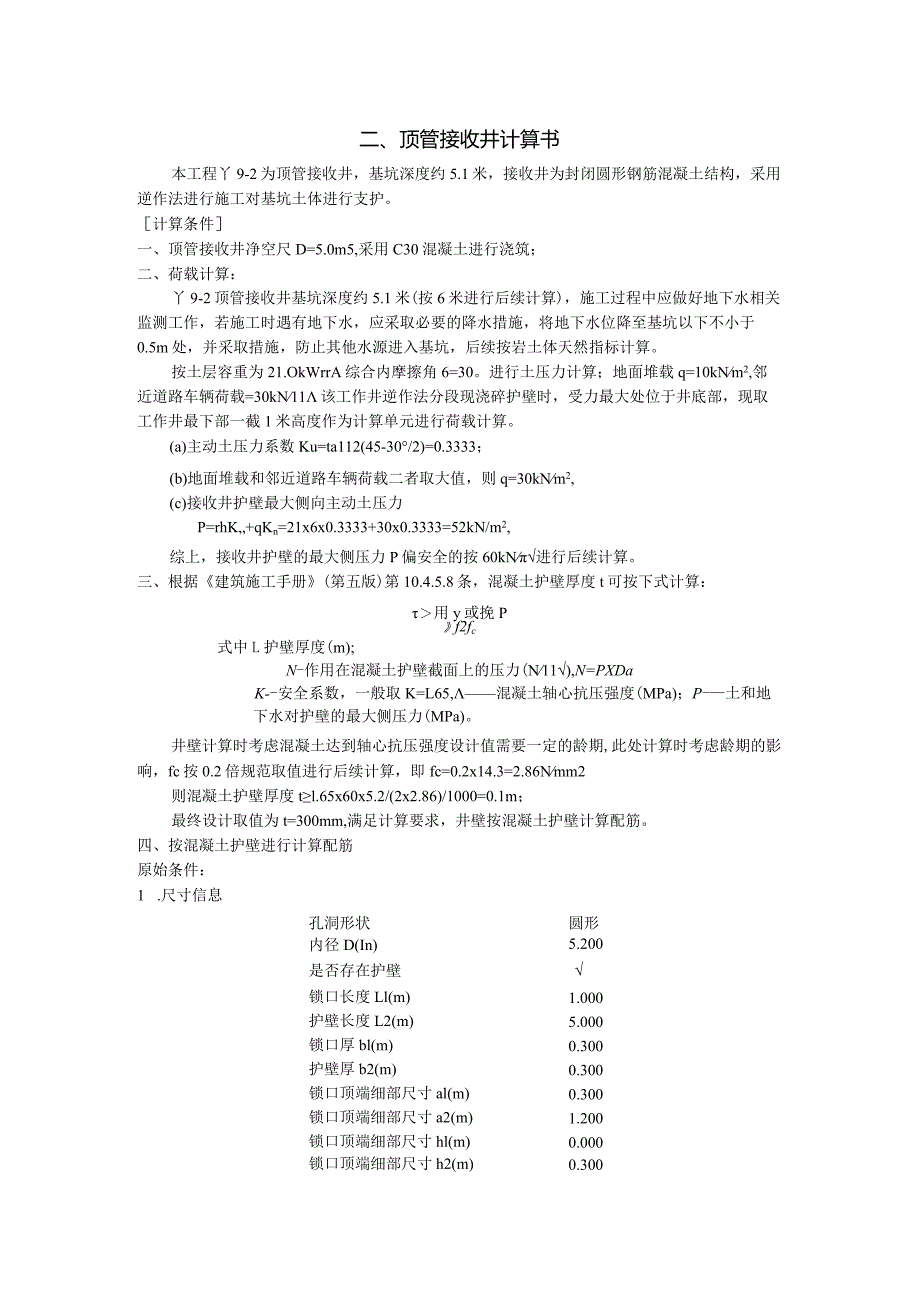

1、二、顶管接收井计算书本工程丫9-2为顶管接收井,基坑深度约5.1米,接收井为封闭圆形钢筋混凝土结构,采用逆作法进行施工对基坑土体进行支护。计算条件一、顶管接收井净空尺D=5.0m5,采用C30混凝土进行浇筑;二、荷载计算:丫9-2顶管接收井基坑深度约5.1米(按6米进行后续计算),施工过程中应做好地下水相关监测工作,若施工时遇有地下水,应采取必要的降水措施,将地下水位降至基坑以下不小于0.5m处,并采取措施,防止其他水源进入基坑,后续按岩土体天然指标计算。按土层容重为21.OkWrrA综合内摩擦角6=30。进行土压力计算;地面堆载q=10kNm2,邻近道路车辆荷载=30kN11该工作井逆作法分

2、段现浇碎护壁时,受力最大处位于井底部,现取工作井最下部一截1米高度作为计算单元进行荷载计算。(a)主动土压力系数Ku=ta112(45-30/2)=0.3333;(b)地面堆载和邻近道路车辆荷载二者取大值,则q=30kNm2,(c)接收井护壁最大侧向主动土压力P=rhK+qKn=21x6x0.3333+30x0.3333=52kN/m2,综上,接收井护壁的最大侧压力P偏安全的按60kN进行后续计算。三、根据建筑施工手册(第五版)第10.4.5.8条,混凝土护壁厚度t可按下式计算:用y或挽Pf2fc式中L护壁厚度(m);N-作用在混凝土护壁截面上的压力(N11),N=PXDaK-安全系数,一般取

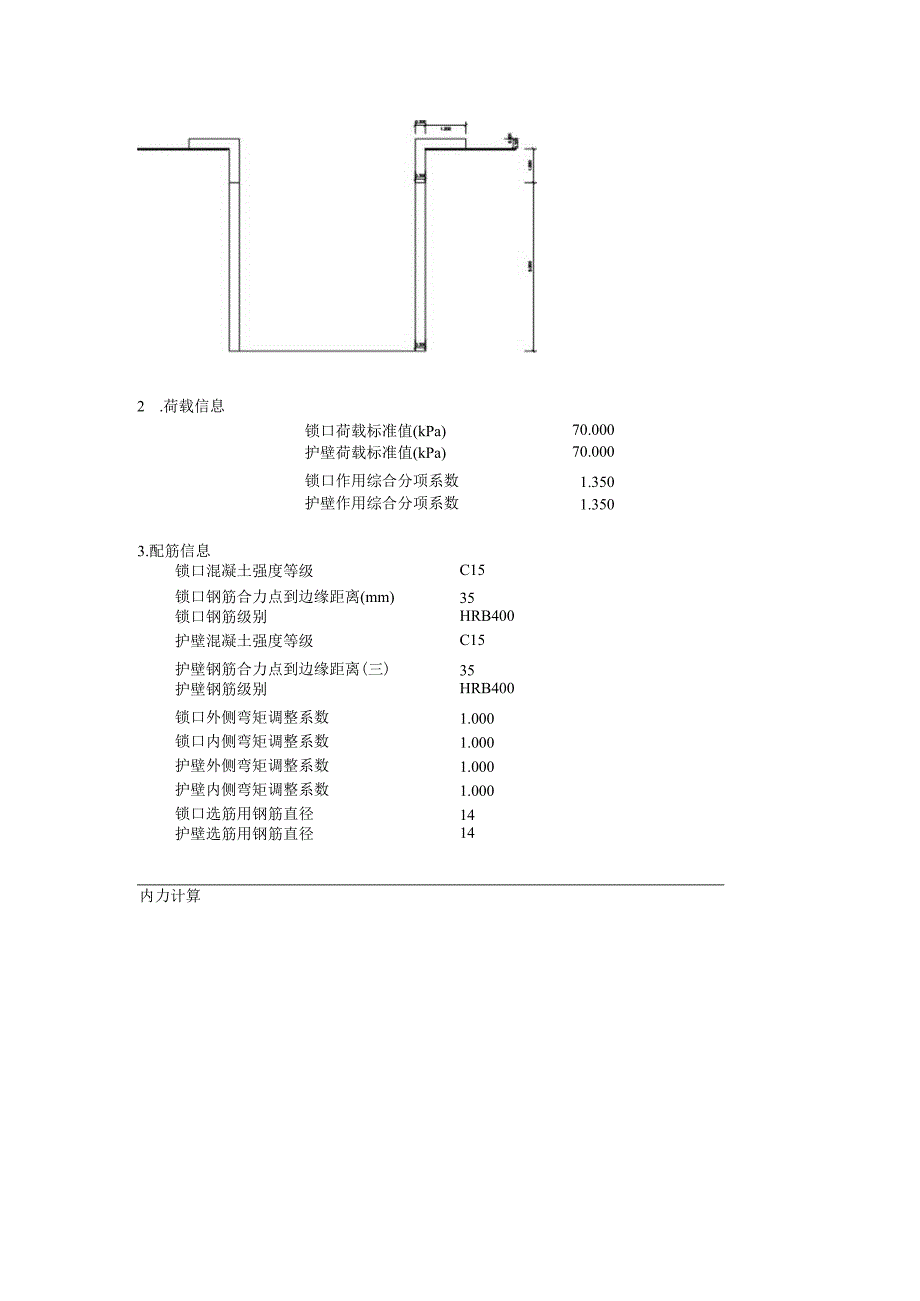

3、K=L65,混凝土轴心抗压强度(MPa);P-土和地下水对护壁的最大侧压力(MPa)。井壁计算时考虑混凝土达到轴心抗压强度设计值需要一定的龄期,此处计算时考虑龄期的影响,fc按0.2倍规范取值进行后续计算,即fc=0.2x14.3=2.86Nmm2则混凝土护壁厚度tl.65x60x5.2/(2x2.86)/1000=0.1m;最终设计取值为t=300mm,满足计算要求,井壁按混凝土护壁计算配筋。四、按混凝土护壁进行计算配筋原始条件:1 .尺寸信息孔洞形状圆形内径D(In)5.200是否存在护壁锁口长度Ll(m)1.000护壁长度L2(m)5.000锁口厚bl(m)0.300护壁厚b2(m)0.

4、300锁口顶端细部尺寸al(m)0.300锁口顶端细部尺寸a2(m)1.200锁口顶端细部尺寸hl(m)0.000锁口顶端细部尺寸h2(m)0.3002 .荷载信息锁口荷载标准值(kPa)70.000护壁荷载标准值(kPa)70.000锁口作用综合分项系数1.350护壁作用综合分项系数1.3503.配筋信息锁口混凝土强度等级C15锁口钢筋合力点到边缘距离(mm)35锁口钢筋级别HRB400护壁混凝土强度等级C15护壁钢筋合力点到边缘距离(三)35护壁钢筋级别HRB400锁口外侧弯矩调整系数1.000锁口内侧弯矩调整系数1.000护壁外侧弯矩调整系数1.000护壁内侧弯矩调整系数1.000锁口选

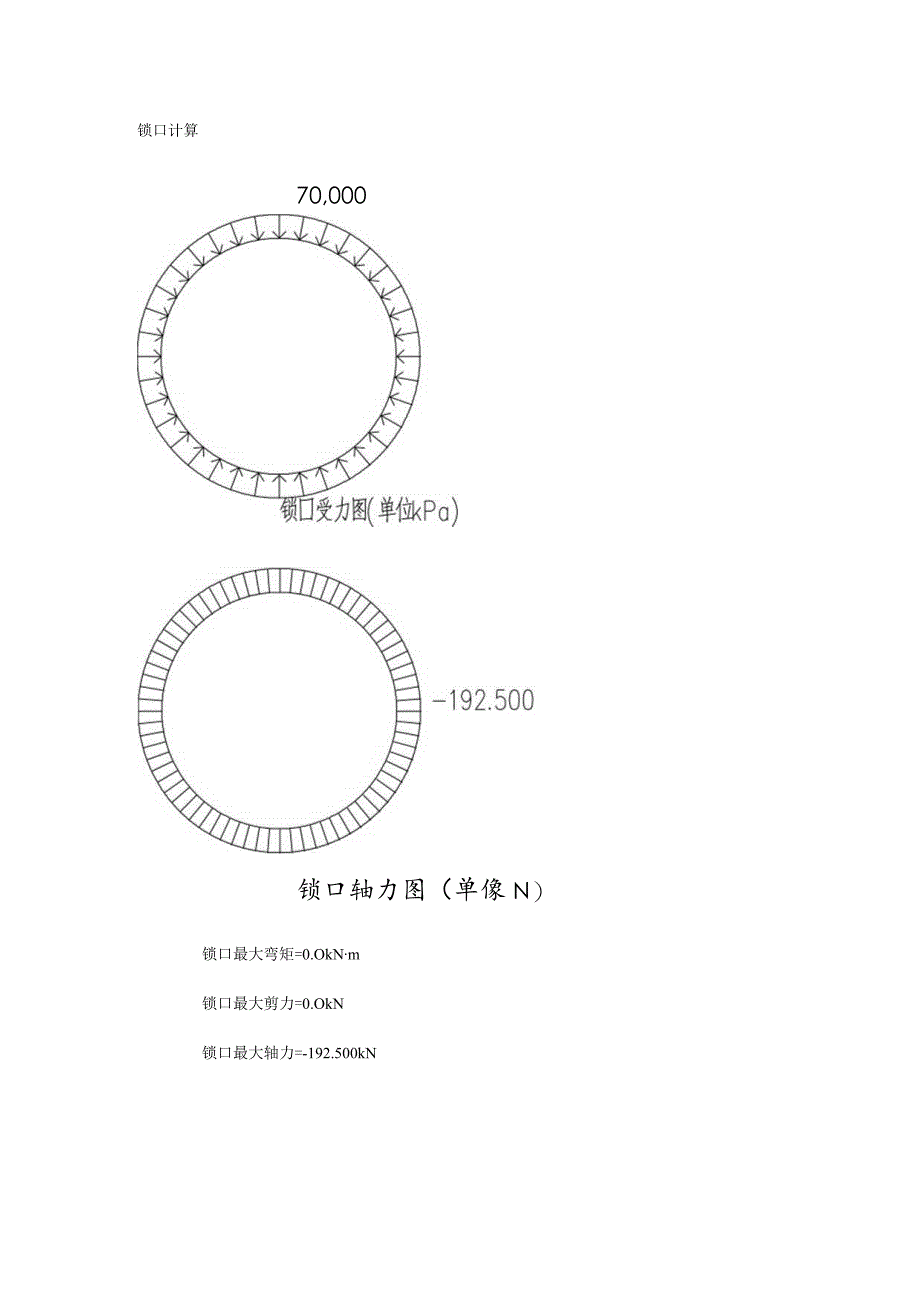

5、筋用钢筋直径14护壁选筋用钢筋直径14内力计算锁口计算70,000锁口轴力图(单像N)锁口最大弯矩=0.OkNm锁口最大剪力=0.OkN锁口最大轴力=-192.500kN护壁计算70,000三O三(kP)狞壁轴力图(单例N)护壁最大弯矩=0.OkN-m护壁最大剪力=0.OkN护壁最大轴力=-192.500kN混凝土抗剪计算锁口锁口厚度:h=0.300(m)剪力最大值:V皿=0.000(kN)锁口作用综合分项系数:k=1.350剪力设计值:V=0.000(kN)V=0.7flbho=0.70.910X1000.000X265.000=168805.OOO(N)=168.805(kN)混凝土抗剪满

6、足要求护壁护壁厚度:h=0.300(m)剪力最大值:VW=0.000(kN)护壁作用综合分项系数:k=1.350剪力设计值:V=0.000(kN)V=0.7flbho=0.70.910X1000.000X265.000=168805.OOO(N)=168.805(kN)混凝土抗剪满足要求配筋计算锁口配筋取单位宽度(b=1000mm)计算锁口截面厚度h=300(mm)支座弯矩最大值:MeaXl=0.000(kNm)跨中弯矩最大值:MnE=0.000(kNm)锁口作用综合分项系数:k=1.350外侧弯矩调整系数:k1=1.000外侧弯矩设计值:M=kk1Mnail=0.000(kNm)内侧弯矩调整

7、系数:k2=1.000内侧弯矩设计值:M=ksk2Max2=0.000(kNm)外侧钢筋计算面积:Asl=600(mm2)内侧钢筋计算面积:As2=600(mm2)护壁配筋取单位宽度(b=1000mm)计算锁口截面厚度h=300(mm)支座弯矩最大值:MnaXl=0.000(kNm)跨中弯矩最大值:M皿2=0.000(kNm)护壁综合分项系数:k=1.350外侧弯矩调整系数:k1=1.000外侧弯矩设计值:M=ksk.M,jll=0.000(kNm)内侧弯矩调整系数:k2=1.000内侧弯矩设计值:M=Lk2Mz=0.000(kNm)外侧钢筋计算面积:Asl=600(un2)内侧钢筋计算面积:As2=600(mm)
