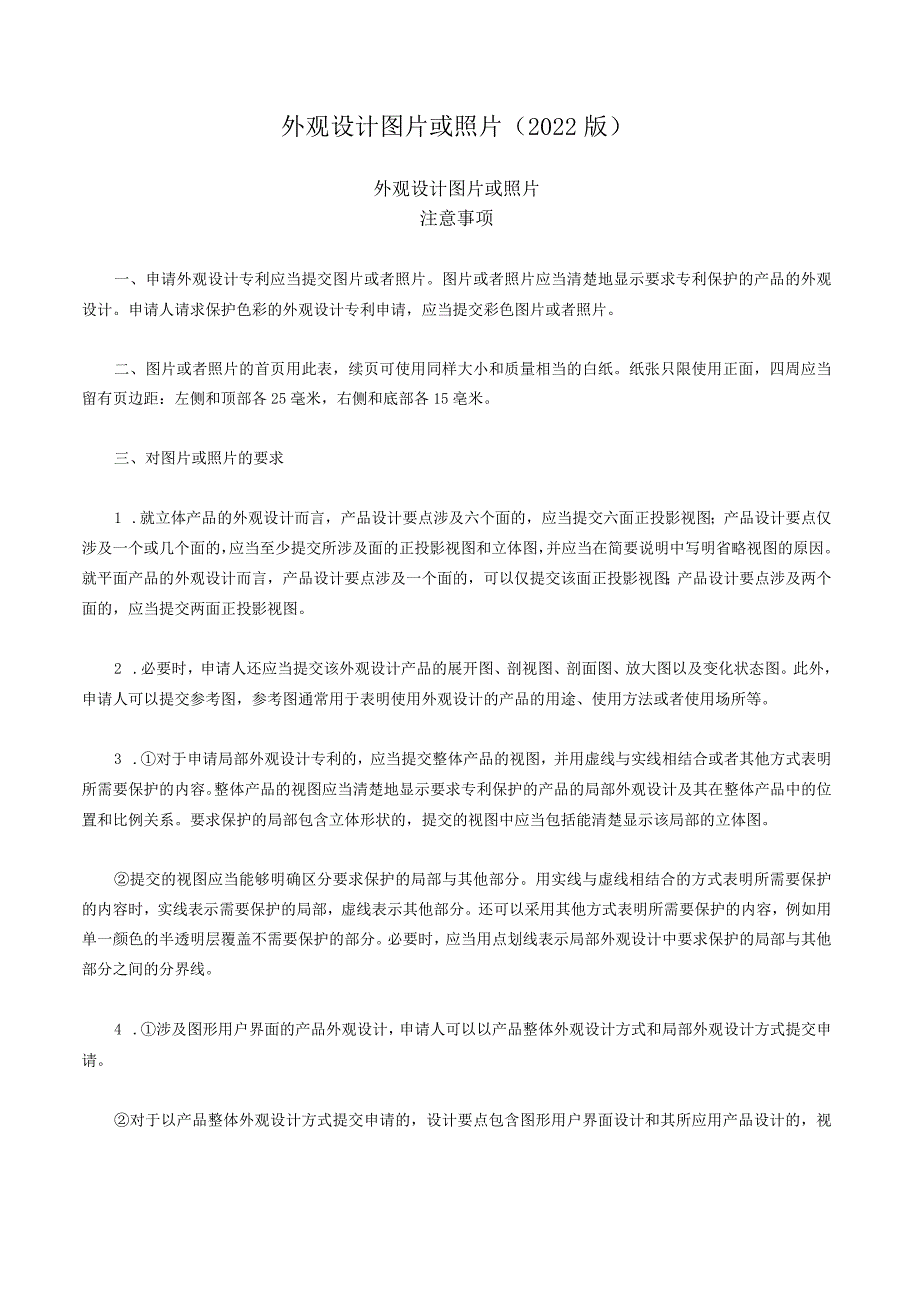

1、外观设计图片或照片（2022版）外观设计图片或照片注意事项一、申请外观设计专利应当提交图片或者照片。图片或者照片应当清楚地显示要求专利保护的产品的外观设计。申请人请求保护色彩的外观设计专利申请，应当提交彩色图片或者照片。二、图片或者照片的首页用此表，续页可使用同样大小和质量相当的白纸。纸张只限使用正面，四周应当留有页边距：左侧和顶部各25毫米，右侧和底部各15亳米。三、对图片或照片的要求1 .就立体产品的外观设计而言，产品设计要点涉及六个面的，应当提交六面正投影视图；产品设计要点仅涉及一个或几个面的，应当至少提交所涉及面的正投影视图和立体图，并应当在简要说明中写明省略视图的原因。就平面产品的外
2、观设计而言，产品设计要点涉及一个面的，可以仅提交该面正投影视图；产品设计要点涉及两个面的，应当提交两面正投影视图。2 .必要时，申请人还应当提交该外观设计产品的展开图、剖视图、剖面图、放大图以及变化状态图。此外，申请人可以提交参考图，参考图通常用于表明使用外观设计的产品的用途、使用方法或者使用场所等。3 .对于申请局部外观设计专利的，应当提交整体产品的视图，并用虚线与实线相结合或者其他方式表明所需要保护的内容。整体产品的视图应当清楚地显示要求专利保护的产品的局部外观设计及其在整体产品中的位置和比例关系。要求保护的局部包含立体形状的，提交的视图中应当包括能清楚显示该局部的立体图。提交的视图应当能
3、够明确区分要求保护的局部与其他部分。用实线与虚线相结合的方式表明所需要保护的内容时，实线表示需要保护的局部，虚线表示其他部分。还可以采用其他方式表明所需要保护的内容，例如用单一颜色的半透明层覆盖不需要保护的部分。必要时，应当用点划线表示局部外观设计中要求保护的局部与其他部分之间的分界线。4 .涉及图形用户界面的产品外观设计，申请人可以以产品整体外观设计方式和局部外观设计方式提交申请。对于以产品整体外观设计方式提交申请的，设计要点包含图形用户界面设计和其所应用产品设计的，视图应当满足一般申请的视图提交要求。产品设计属于现有设计的，申请人至少应当提交图形用户界面所涉及面的产品正投影视图，必要时还应

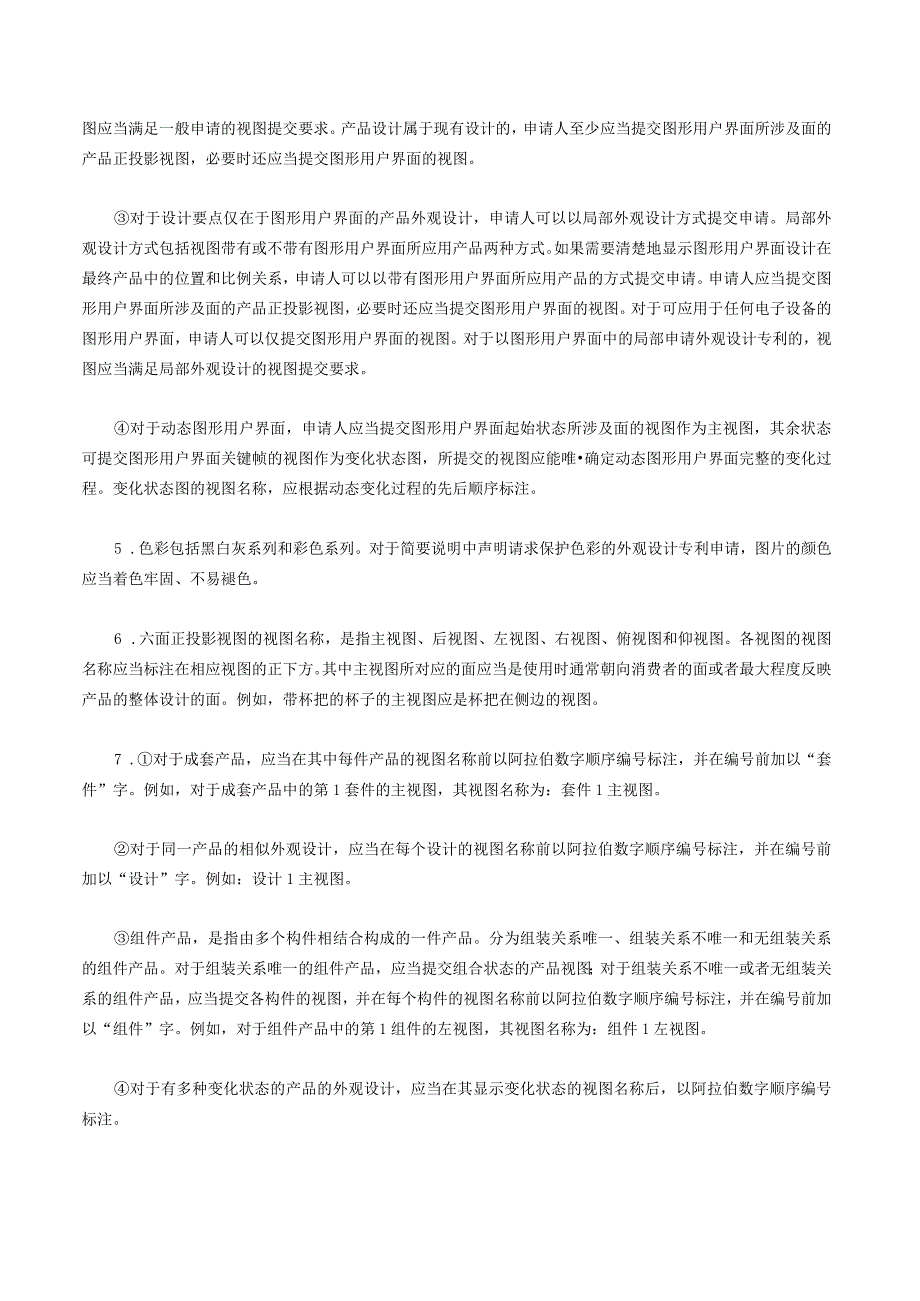

4、当提交图形用户界面的视图。对于设计要点仅在于图形用户界面的产品外观设计，申请人可以以局部外观设计方式提交申请。局部外观设计方式包括视图带有或不带有图形用户界面所应用产品两种方式。如果需要清楚地显示图形用户界面设计在最终产品中的位置和比例关系，申请人可以以带有图形用户界面所应用产品的方式提交申请。申请人应当提交图形用户界面所涉及面的产品正投影视图，必要时还应当提交图形用户界面的视图。对于可应用于任何电子设备的图形用户界面，申请人可以仅提交图形用户界面的视图。对于以图形用户界面中的局部申请外观设计专利的，视图应当满足局部外观设计的视图提交要求。对于动态图形用户界面，申请人应当提交图形用户界面起始状
5、态所涉及面的视图作为主视图，其余状态可提交图形用户界面关键帧的视图作为变化状态图，所提交的视图应能唯确定动态图形用户界面完整的变化过程。变化状态图的视图名称，应根据动态变化过程的先后顺序标注。5 .色彩包括黑白灰系列和彩色系列。对于简要说明中声明请求保护色彩的外观设计专利申请，图片的颜色应当着色牢固、不易褪色。6 .六面正投影视图的视图名称，是指主视图、后视图、左视图、右视图、俯视图和仰视图。各视图的视图名称应当标注在相应视图的正下方。其中主视图所对应的面应当是使用时通常朝向消费者的面或者最大程度反映产品的整体设计的面。例如，带杯把的杯子的主视图应是杯把在侧边的视图。7 .对于成套产品，应当在
6、其中每件产品的视图名称前以阿拉伯数字顺序编号标注，并在编号前加以“套件”字。例如，对于成套产品中的第1套件的主视图，其视图名称为：套件1主视图。对于同一产品的相似外观设计，应当在每个设计的视图名称前以阿拉伯数字顺序编号标注，并在编号前加以“设计”字。例如：设计1主视图。组件产品，是指由多个构件相结合构成的一件产品。分为组装关系唯一、组装关系不唯一和无组装关系的组件产品。对于组装关系唯一的组件产品，应当提交组合状态的产品视图；对于组装关系不唯一或者无组装关系的组件产品，应当提交各构件的视图，并在每个构件的视图名称前以阿拉伯数字顺序编号标注，并在编号前加以“组件”字。例如，对于组件产品中的第1组件

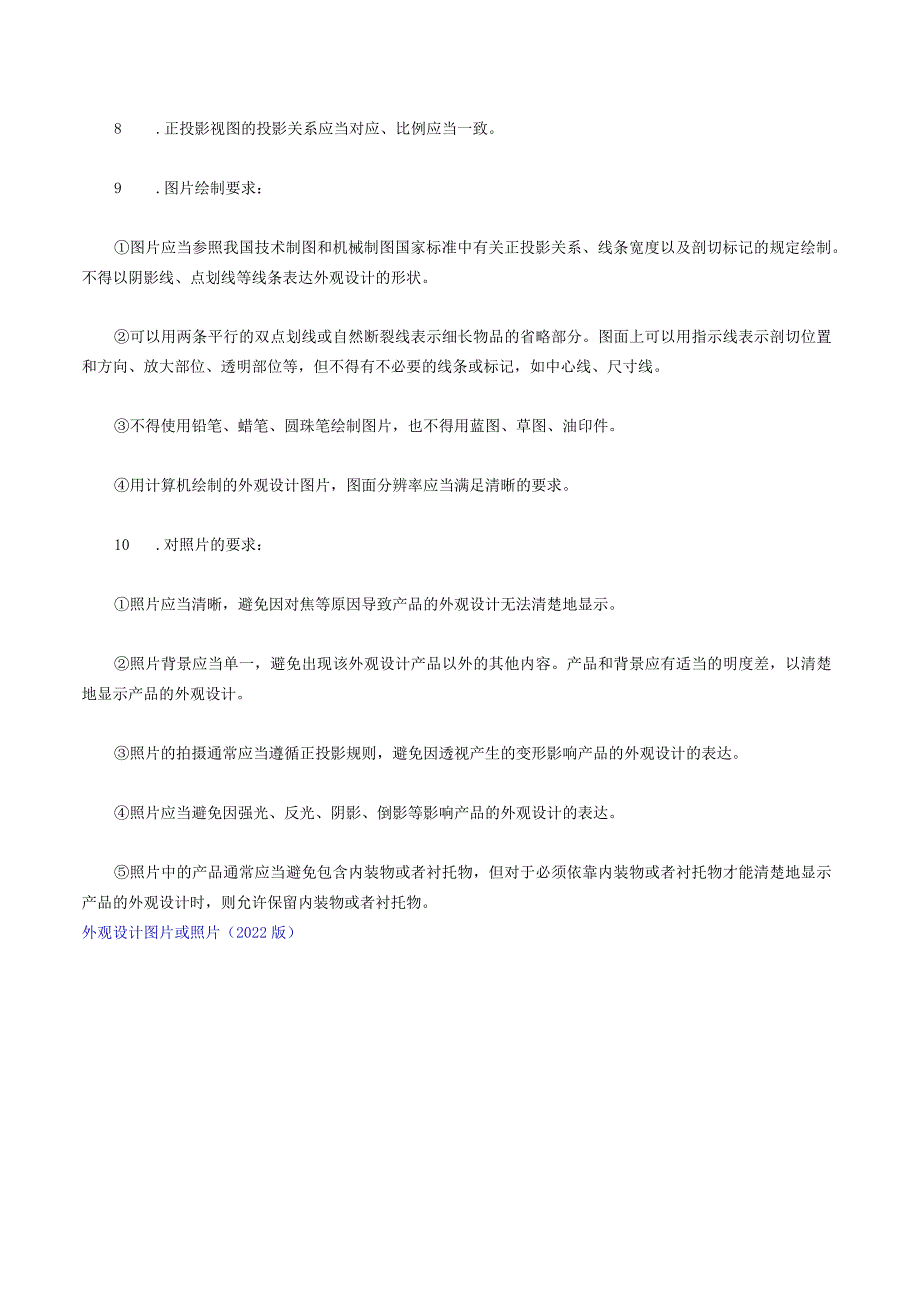

7、的左视图，其视图名称为：组件1左视图。对于有多种变化状态的产品的外观设计，应当在其显示变化状态的视图名称后，以阿拉伯数字顺序编号标注。8 .正投影视图的投影关系应当对应、比例应当一致。9 .图片绘制要求：图片应当参照我国技术制图和机械制图国家标准中有关正投影关系、线条宽度以及剖切标记的规定绘制。不得以阴影线、点划线等线条表达外观设计的形状。可以用两条平行的双点划线或自然断裂线表示细长物品的省略部分。图面上可以用指示线表示剖切位置和方向、放大部位、透明部位等，但不得有不必要的线条或标记，如中心线、尺寸线。不得使用铅笔、蜡笔、圆珠笔绘制图片，也不得用蓝图、草图、油印件。用计算机绘制的外观设计图片，图面分辨率应当满足清晰的要求。10 .对照片的要求：照片应当清晰，避免因对焦等原因导致产品的外观设计无法清楚地显示。照片背景应当单一，避免出现该外观设计产品以外的其他内容。产品和背景应有适当的明度差，以清楚地显示产品的外观设计。照片的拍摄通常应当遵循正投影规则，避免因透视产生的变形影响产品的外观设计的表达。照片应当避免因强光、反光、阴影、倒影等影响产品的外观设计的表达。照片中的产品通常应当避免包含内装物或者衬托物，但对于必须依靠内装物或者衬托物才能清楚地显示产品的外观设计时，则允许保留内装物或者衬托物。外观设计图片或照片（2022版）
