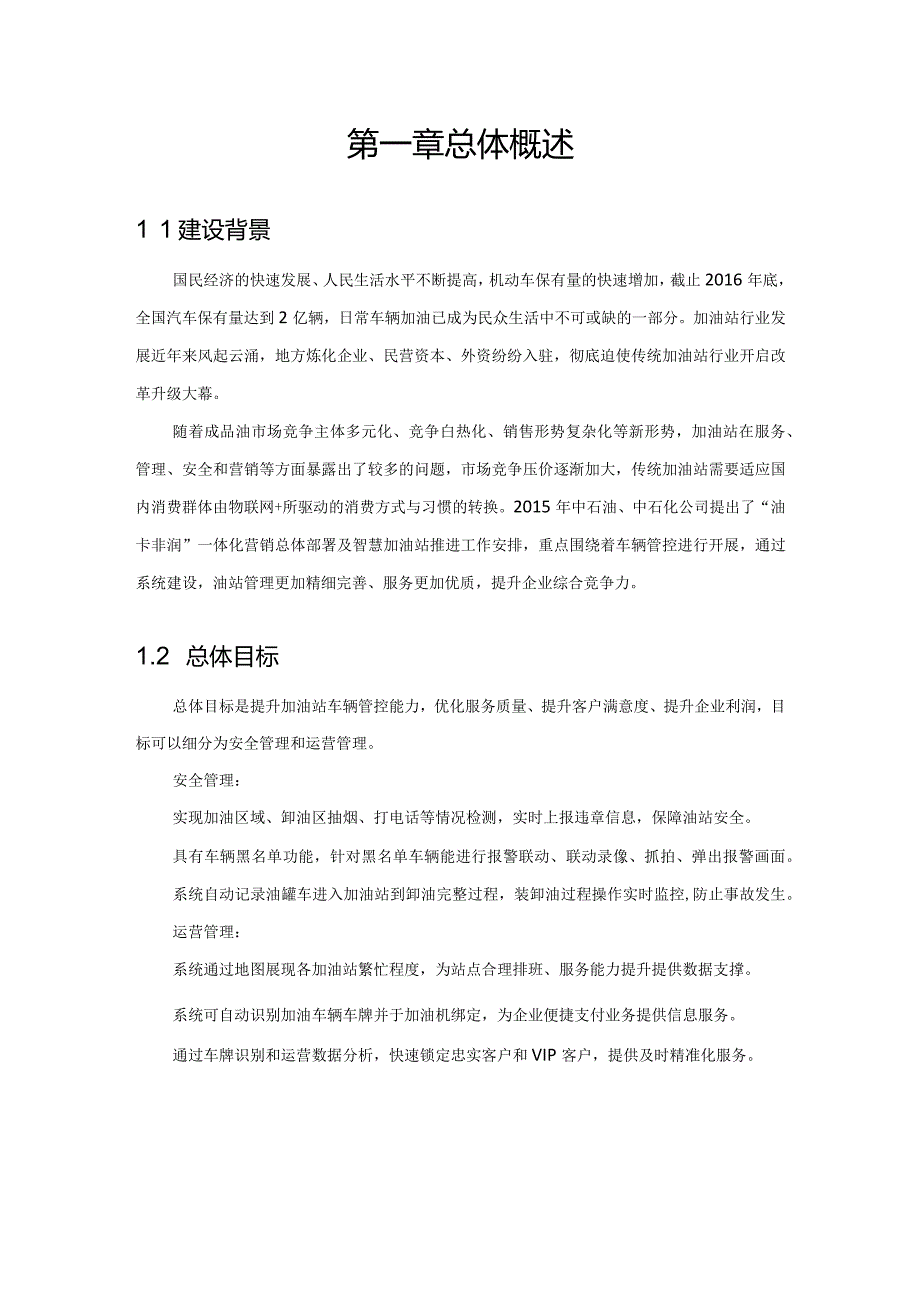

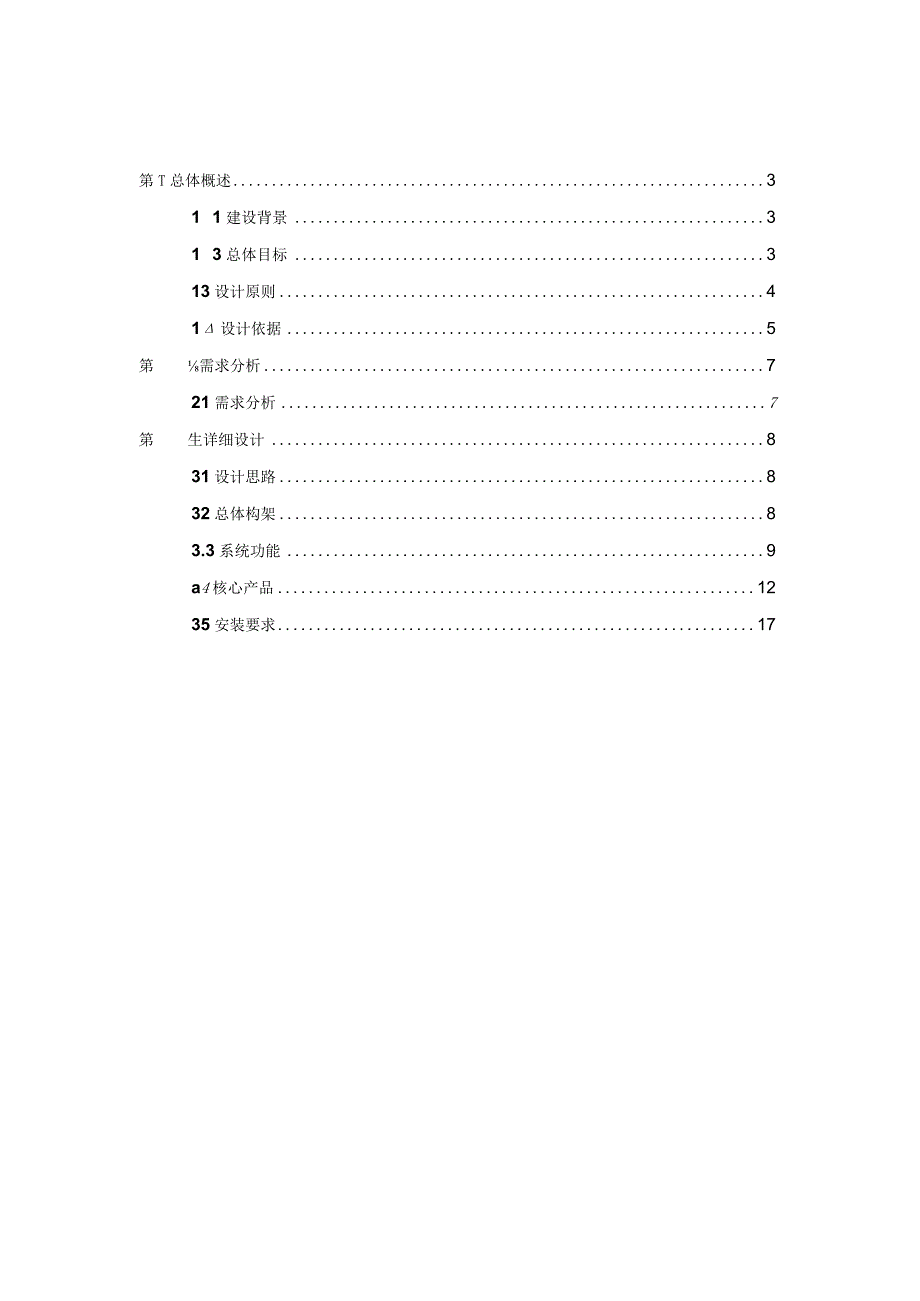

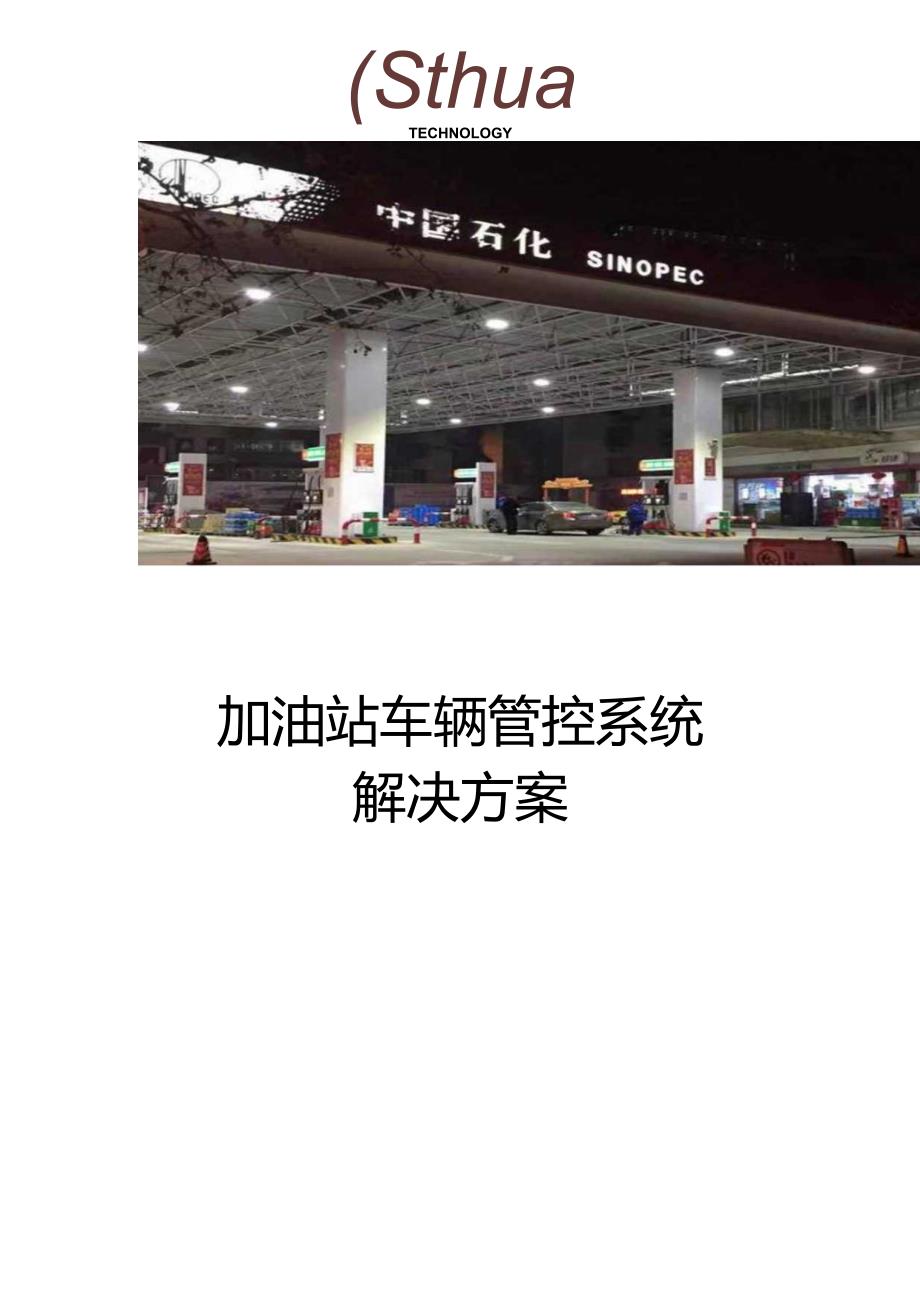

1、(SthuaTECHNOLOGY加油站车辆管控系统解决方案第T总体概述31 1建设背景31 3总体目标313设计原则41设计依据5第需求分析721需求分析7第生详细设计831设计思路832总体构架83.3系统功能9a4核心产品1235安装要求17第一章总体概述1 1建设背景国民经济的快速发展、人民生活水平不断提高，机动车保有量的快速增加，截止2016年底，全国汽车保有量达到2亿辆，日常车辆加油已成为民众生活中不可或缺的一部分。加油站行业发展近年来风起云涌，地方炼化企业、民营资本、外资纷纷入驻，彻底迫使传统加油站行业开启改革升级大幕。随着成品油市场竞争主体多元化、竞争白热化、销售形势复杂化等新形
2、势，加油站在服务、管理、安全和营销等方面暴露出了较多的问题，市场竞争压价逐渐加大，传统加油站需要适应国内消费群体由物联网+所驱动的消费方式与习惯的转换。2015年中石油、中石化公司提出了“油卡非润”一体化营销总体部署及智慧加油站推进工作安排，重点围绕着车辆管控进行开展，通过系统建设，油站管理更加精细完善、服务更加优质，提升企业综合竞争力。1.2 总体目标总体目标是提升加油站车辆管控能力，优化服务质量、提升客户满意度、提升企业利润，目标可以细分为安全管理和运营管理。安全管理：实现加油区域、卸油区抽烟、打电话等情况检测，实时上报违章信息，保障油站安全。具有车辆黑名单功能，针对黑名单车辆能进行报警联
3、动、联动录像、抓拍、弹出报警画面。系统自动记录油罐车进入加油站到卸油完整过程，装卸油过程操作实时监控,防止事故发生。运营管理：系统通过地图展现各加油站繁忙程度，为站点合理排班、服务能力提升提供数据支撑。系统可自动识别加油车辆车牌并于加油机绑定，为企业便捷支付业务提供信息服务。通过车牌识别和运营数据分析，快速锁定忠实客户和VIP客户，提供及时精准化服务。1.3 设计原则实用原则以满足实际应用需求为原则，坚持先进，兼容传统，实现系统集成、系统互联、资源整合与信息共享。把实用性放在第一位，边建设边应用，把系统建设成“实用工程”。安全原则网络环境下信息传输和数据存储注重安全，保隙系统网络的安全可靠性，
4、避免遭到恶意攻击和数据被非法提取的现象出现。开放性原则系统建设必须按照开放性和标准性原则设计；提供全套的技术资料和全面的技术培训，以满足系统与其它系统协同运行以及系统功能扩展的需求。扩展性原则技术选型除了考虑先进、实用，还必须考虑系统的扩展性，系统容量应该有可持续发展的考虑。稳定性原则从系统结构、技术措施、设备性能、系统管理、厂商技术支持及维修能力等方面保障系统的可靠性和稳定性。易操作原则强调以人为本的设计思想，适应多功能、外向型的需求，对于来自内外的各种信息进行收集、处理、存储、传输、检索、查询，为实际使用者和管理者提供有效的信息服务和充分的决策依据，为用户和管理人员提供安全、舒适、方便、快
5、捷、高效、节约的工作和办公环境。可维护性原则系统应具备自检、故障诊断及故障弱化功能,在出现故障时,应能得到及时、快速的修复。经济原则在实现先进性和可靠性的前提下，以经济优化的设计达到较高的性价比。在确保用户需求、系统集成要求的前提下充分考虑现有设备的利旧使用。先进性系统的架构和技术均符合高新技术的发展趋势，在满足功能的前提下，能够在今后一定时间内保持系统的先进性。标准性系统的标准化程度越高、开放性越好，则系统的生命周期越长。控制协议、传输协议、接口协议、视音频编解码、视音频文件格式等需要符合相关国家标准或行业标准的规定。14设计依据系统设计依据国家相关法律规章、国家和行业相关标准、相关研究成果
6、等资料进行规划设计，具体如下：视频安防监控系统工程设计规范(GB50395-2007)视频安防监控系统技术要求(GA/T367-2001)视频安防监控数字录像设备(GB20815-2006)安全防范工程技术规范(GB50348-2004)安全防范工程程序与要求(GA/T75-94)安全防范报警设备安全要求和试验方法(GB16796-1997)民用闭路监控电视系统工程技术规范(GB50198-1994)入侵报警系统技术要求(GA/T368-2001)计算机信息系统安全保护等级划分准则(GB17859-1999)计算机信息系统安全等级保护管理要求(GA/T388-2002B)IP网络技术要求-网络
7、性能参数与指标(YD/T1171-2001)信息技术设备的安全(GB4943-2001)建筑物防雷设计规范(GB50057-1994)建筑物电子信息系统防雷技术规范(GB50343-2004)音频、视频及类似电子设备安全要求(GB8898-2001)汽车加油加气站设计与施工规范(GB50156)石油库设计规范(GB50074)石油化工企业电信设计规范(SH/T31532007)车底成像安全检查系统通用技术要求(GA/T1336-2016)中国石化销售企业视频监控系统技术规定其它有关国家及地方的现行规程，规范及标准。第二章需求分析21需求分析211车辆安全管理需求随着城市化建设发展，加油站布点越
8、来越靠近人群密集区域，加油车辆安全管理要求越来越高，目前加油站采用常规的视频监控系统，用作时候查证，缺乏事前预测预警，需要通过智能化技术来提升安全管理能力。?12高效管理目前总部集团对下属加油站站点管理，依靠报表的形式来查看该站点的运营情况，不能做到实时性，无法在第一时间做到高效的指挥，需要把下属站点实时情况能实时展现。21a服务提升提升企业品牌形象，锁定忠实客户，近年来地方炼化、民营、外资等企业加入油品销售行业，行业内部竞争加剧，品牌价值日益凸显，加油便利性、服务个性化要求越来越高，通过大数据分析为消费者提供优质化服务，成为绑定消费者购买的关键所在。第三章详细设计3.1 设计思路结合油品销售
9、企业对加油站车辆管控需求，构建以车牌识别技术、智能分析技术、大数据技术为支撑的加油站车辆管控系统。前端设备采集视频信息进行结构化处理，中心平台进行大数据整合、展示及应用，应用于加油站安全运营，提升加油站车辆管控能力，提升服务质量、客户满意度。3.2 总体构架智慧加油站管理平台智急能源车牌识别一体机IvSS网络硬盘录像机DH-NVR5-I上传车辆结 构化信息上传抽烟、打 电话报警信息上传卸油区域实时视频上传加油区域实时视频加油区域普通高清IPC车牌识别摄 像机双目热成像 球机高清智能 球机上传加油区域全景视频全景守望者加油站车辆管控系统整体由两部分组成：安全管理：不安全行为检测：实现加油区域、卸
10、油区抽烟、打电话等情况检测。卸油监控：全面检测油罐车卸油过程。车辆黑名单：针对黑名单车辆能进行报警联动。运营管理：车辆运营管理：通过地图展现各加油站车辆运营情况，如客流分析、繁忙程度等。A车辆数据分析：通过车牌数据分析，快速锁定忠实客户和VlP客户，提供精准化服务。便捷支付：为便捷支付业务提供加油车辆车牌及加油机车位号。3.3 系统功能通过营销地图的形式展现管辖站点运行情况，主要包含所有站点车辆整体情况、各站点的繁忙程度、报警信息等，也可以直接点击单个站点获取站点视频、数据，为总部中心管理下属油站提供便捷工具。3.3.2运营分析系统通过车牌识别和车辆数据统计，可以对个站点的客户属性、客户流量、
11、趋势及繁忙情况进行分析，用于总部及站点的运营分析。tWtfilWft客户分布情况趋势分析拥堵分析333安全行为预警加油站存储着大量的汽柴油，在日常运作中，车辆加油、油罐车卸油、检修等都会有少量的可燃气体挥发出来，如果在加油站出现任何火源，将会是一个很大的不确定因素，导致火灾甚至爆炸，通过热成像火焰识别技术，可以高效率的识别任何明火、抽烟、打电话等易引发爆炸的不安全行为，提前预警，减少不必要的损失。抽烟检测可见光过程记录热成像抽烟识别3.3.4客户管理通过前端车牌识别摄像机采集车辆信息，与数据库中车辆VIP客户、黑名单客户的车牌号、车标、车型、车身颜色等相关数据比对，如是VIP客户，可以提供精细
12、化服务，如油品自动关联、消费习惯自动提示或者VIP客户专享服务等；如发现有可疑车辆出现，通知现场管理人员采取相应措施。Im石化业务平台3.4 核心产品341车牌识别摄像机产品型号：DH-CP235-RU1A-J传感器类型：1/1.9英寸CMOS视频帧率：25fps传感器有效像素：230W防护等级：IP66工作电压：AC220V扫描方式：逐行扫描宽动态:64dB图像压缩标准：JPEG视频压缩标准：H.264H、H.264M、H.264BMJEPG四种支持视频检测触发支持车牌识别支持OSD信息叠加 支持图像防篡改 内置网络防雷模块 工作温度：-40C+80C工作湿度：10%90%342双目热成像球
13、机产品型号：DH-TPC-SD2221探测器类型：氧化钢非制冷焦平面探测器 探测器像素：256x192 热成像镜头焦距：3.6mm 热成像视场角：水平：50.6、垂直：37.8 探测距离：车：400m,人:18Om 识别距离：车：100m,人：45m 辨认距离：车：50m,人：23m 行为分析距离：36m可见光参数传感器类型：1/2.8英寸CMoS 最大分辨率：1920x1080 最低照度：彩色：0.005Lux；黑白：0.0005Lux；红外灯开启：OLux 信噪比56dB支持电子透雾、电子防抖、强光抑制数字变倍：16倍可见光镜头焦距:4mm可见光视场角：水平：84；垂直：45；对角：99补
14、光类型：红外补光控制：自动/手动最大补光距离：35m（红外）视频压缩标准:H.265；H.264M；H.264H；H.264B；MJEPG音频压缩标准：G.711a;G.711mu;AAC；PCM图片编码格式：JPEG云台旋转范围：水平：Oo360连续旋转垂直：-1590预置点300个，支持8条巡航路径，每条可添加32个预置点接入标准：ONVIF；GB/T28181；CGI；PSIA；大华SDK通用行为分析：支持绊线入侵/支持区域入侵/等多种行为检测专业智能行为分析：支持绊线入侵/支持区域入侵/支持打电话/支持吸烟等多种行为检测网络接口：1个，IOM/100M以太网口（RJ-45）报警接口：2路输入、1路输出音频接口：1路输入、1路输出电源参数：供电方式DC12V20%,POE（802.3af）功耗：最大功耗24W（DC12V,加热）工作温度：-30C+60C工作湿度：95%防护等级：IP66,防浪涌6KV、防静电8KV接触/15KV空气安装方式：壁装/吊装343全景守望者
