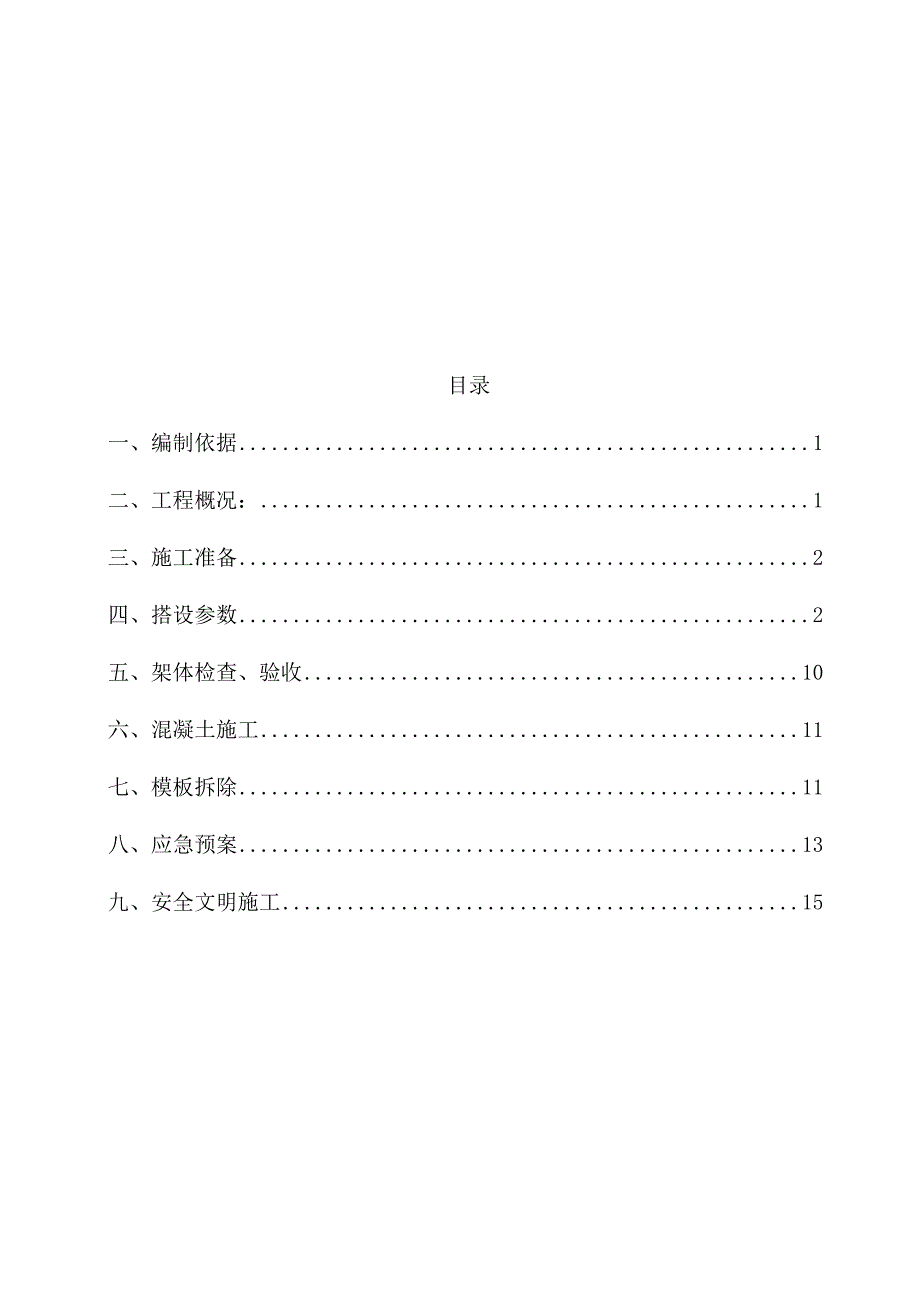

1、目录一、编制依据1二、工程概况：1三、施工准备2四、搭设参数2五、架体检查、验收10六、混凝土施工11七、模板拆除11八、应急预案13九、安全文明施工15大商业外立面线条施工操作架安全专项施工方案一、编制依据1、广场施工组织设计；2、商业综合体墙身大样施工蓝图；3、规范、规程：1)建筑施工安全检查标准(JGJ59-2011)2)施工高处作业安全技术规范(JGJ80-91)3)建筑工程施工质量验收统一标准(GB50300-2013)4)建筑施工扣件式钢管脚手架安全技术规范(JGJI30-2011)5)扣件式钢管模板高支撑架的设计和使用安全6)建筑结构荷载规范(GB50009-2001)7)建筑施
2、工手册第五版8)湘潭市相关法律、法规、地方性条文规定的内容二、工程概况：1 .基本概况项目分为A、B两个地块，A地块主要为商业、甲级写字楼、酒店；B地块为住宅。是集购物、休闲、娱乐、餐饮、商务、社交于一体的一站式大型城市综合体。其占地256亩,总建筑面积88.6万m2,其中地上71.9万m2,地下16.7万Fn2。A地块总建筑面积总面积:325438.98m2,其中地上：248430.58m2,地下：77008.4m2；大商业、写字楼地下负二层、地上35层；酒店、商铺S-C/S-D为地下一层，其中酒店地上17层。2 .分部分项工程概况商业综合体地上部分主体施工自2014年9月25日开始至201

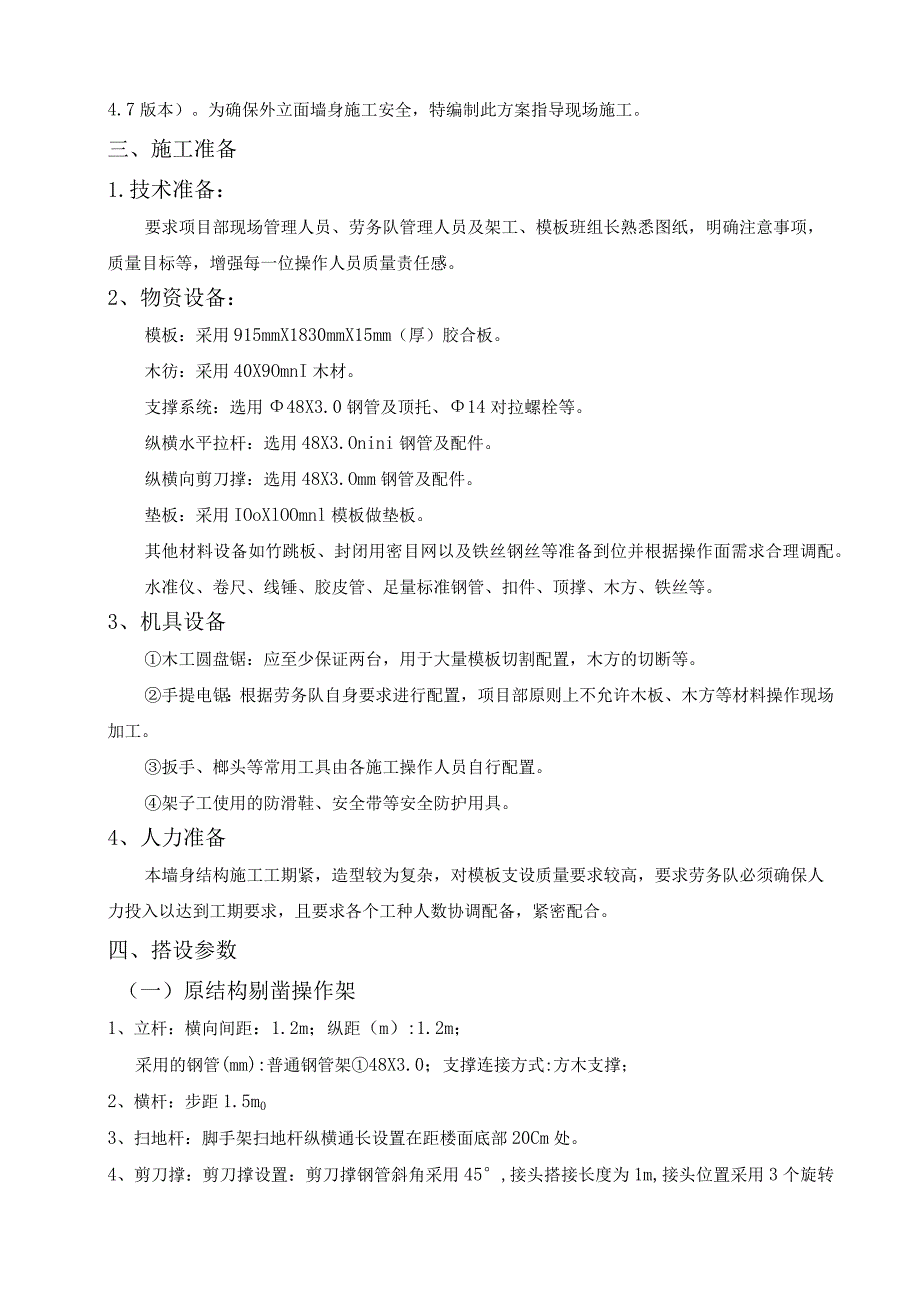

3、5年1月27日完成主体结构施工。主体结构施工期间，东、西立面暂未出具外立面墙身大样施工图纸，墙身大样属于后期新增结构，无法与主体结构一同施工；南侧S-B外铺施工时，由于墙身大样图纸深度不够，无法指导现场施工，由于现场施工紧迫，经与建设方协商，南立面墙身大样做甩项处理；后经与建设方、设计院、外装公司多次复核大商业外立面墙身大样图纸并进行优化，形成最终版大商业墙身大样图纸（4.7版本）。为确保外立面墙身施工安全，特编制此方案指导现场施工。三、施工准备1.技术准备：要求项目部现场管理人员、劳务队管理人员及架工、模板班组长熟悉图纸，明确注意事项，质量目标等，增强每一位操作人员质量责任感。2、物资设备：
4、模板：采用915mmX1830mmX15mm（厚）胶合板。木彷：采用40X9OmnI木材。支撑系统：选用48X3.0钢管及顶托、14对拉螺栓等。纵横水平拉杆：选用48X3.Onini钢管及配件。纵横向剪刀撑：选用48X3.Omm钢管及配件。垫板：采用IOoXlOOmnl模板做垫板。其他材料设备如竹跳板、封闭用密目网以及铁丝钢丝等准备到位并根据操作面需求合理调配。水准仪、卷尺、线锤、胶皮管、足量标准钢管、扣件、顶撑、木方、铁丝等。3、机具设备木工圆盘锯：应至少保证两台，用于大量模板切割配置，木方的切断等。手提电锯：根据劳务队自身要求进行配置，项目部原则上不允许木板、木方等材料操作现场加工。扳手、
5、榔头等常用工具由各施工操作人员自行配置。架子工使用的防滑鞋、安全带等安全防护用具。4、人力准备本墙身结构施工工期紧，造型较为复杂，对模板支设质量要求较高，要求劳务队必须确保人力投入以达到工期要求，且要求各个工种人数协调配备，紧密配合。四、搭设参数（一）原结构剔凿操作架1、立杆：横向间距：1.2m；纵距（m）:1.2m；采用的钢管(mm):普通钢管架48X3.0；支撑连接方式:方木支撑；2、横杆：步距1.5m03、扫地杆：脚手架扫地杆纵横通长设置在距楼面底部20Cm处。4、剪刀撑：剪刀撑设置：剪刀撑钢管斜角采用45,接头搭接长度为1m,接头位置采用3个旋转扣件连接。为了增加架体整体稳定性，架体外
6、围一圈通长设置竖向剪刀撑，架体内每隔4.5米间距设置一道竖向剪刀撑，剪刀撑应通长设置。沿架体高度方向顶端和底部必须设置水平剪刀撑。三个以上扣件剪刀撞搭接示意图严禁将结构架体与外脚手架体系进行连接、严禁外脚手架承担结构施工荷载。5、扣件：扣件螺栓拧紧力矩值不应小于40Nnb且不应大于65Nm,支撑横杆与立杆的连接扣件应采取抗滑措施，应用双扣件进行连接。6、垫块：立杆下垫IoOXloOmm模板。（二）新增结构支模架1、立杆：横向间距：L2m；纵距(m):1.2m；采用的钢管(mm)：普通钢管架48X3.0；支撑连接方式:方木支撑；2、横杆：步距1.5m。3、扫地杆：脚手架扫地杆纵横通长设置在距楼面
7、底部20Cm处。4、剪刀撑：剪刀撑设置：剪刀撑钢管斜角采用45。，接头搭接长度为Im,接头位置采用3个旋转扣件连接。为了增加架体整体稳定性，架体外围一圈通长设置竖向剪刀撑，架体内每隔4.5米间距设置一道竖向剪刀撑，剪刀撑应通长设置。沿架体高度方向顶端和底部必须设置水平剪刀撑。剪刀J掌搭接示意图严禁将结构架体与外脚手架体系进行连接、严禁外脚手架承担结构施工荷载。5、扣件：扣件螺栓拧紧力矩值不应小于40Nm,且不应大于65Nm,支撑横杆与立杆的连接扣件应采取抗滑措施，应用双扣件进行连接。6、垫块：立杆下垫100XlOOmm模板。者身大栏文噗示意困（三）砌筑操作架（外架）及抹灰1、立杆：(D立杆纵向
8、间距1.5m,横向间距1.2m,内立杆距墙距离O.25m,步高1.8m。钢管接长采用对接扣件。.立杆采用6m和3m长钢管搭设，除在顶层可采用搭接外，其余各接头必须采用对接扣件对接，对接、搭设应符合以下要求：立杆上的对接扣件应交错布置，相邻立杆接头位置的错开500mm。各接头与中心节点相距不应大于步距的1/3即60Onli11。立杆接头如下图所示。(3).下部的两根立杆都必须用直角扣件与纵向水平杆扣紧，以保证两根立杆共同工作，单杆和双杆连接采用上部单立杆与下部两根立杆之中的一根对接。2、纵向水平杆：(D纵向水平杆设置于立杆的内侧、横向水平杆之下，并采用直角扣件与立杆扣紧。纵向水平杆一般采用对接扣
9、件连接，至边角处也可采用搭接。对接、搭接应符合以下要求：对接接头应交错布置，不应设在同跨内，相邻接头水平距离50Omnb与相近立杆的距离不大于立杆纵距的1/3,即500mmo搭接接头长度IlTb并应等距设置3个旋转扣件固定，端部扣件盖板边缘至杆端的距离100ninio纵向水平杆的长度一般不宜小于3跨，并不大于6m。3、横向水平杆：(1) .每一主节点处必须设置一根横向水平杆，横向水平杆长度1.2m,采用直角扣件扣紧在纵向水平杆上，该杆的轴线偏离主节点的距离15Omm(对于双立杆，应设置在双立杆之间)。(2) .操作层非主节点处的横向水平杆根据支撑脚手板的需要设置。(3) .横向水平杆伸出大横杆
10、外的长度100mm04、剪刀撑：(D.每纵向4步、横向4跨设置一道剪刀撑，沿脚手架外侧及全高方向连续设置，剪刀撑与地面夹角为4560；剪刀撑主要采用6m长钢管，最下面的斜杆与立杆的连接点离地面50OnIn1,斜杆接长采用旋转扣件。除斜杆两端扣紧外，中应间增加4个扣结点。.剪刀撑搭接接头长度1米，采用三个扣件连接。扣件离端部距离IOomn1。剪刀撑搭接示意图(4) .剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立柱上，旋转扣件中心线距主节点的距离150mmo(5) .脚手架非封闭端如转截面处、施工电梯断开处脚手架端头应设置之字形斜撑及连墙件。5、与结构连接件：为防止外架受水平力产生
11、变形，外架应和结构进行拉结，拉结采用连墙件与结构梁进行有效拉结，采用每层两跨设置。连墙件设置示意图6、安全网与层间隔断：.脚手架外侧立面1.8mX6m绿色密目式安全网进行封闭。用铁丝将安全网绑扎在纵向水平杆上，板扎牢固。安全网每IOoCm2面积不少于2000目，有产品合格证、生产许可证等有效证件。（2）.脚手架在操作层设水平兜网，并满铺脚手板，水平安全网接口处必须连接严密。严禁使用损坏和腐朽的安全网。7、脚手板脚手板使用钢栅板满铺在在三根横向水平杆上。使用铁丝绑扎牢固。8、扫地杆脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座下皮20Onml高的立杆上。横向扫地杆采用直角扣件
12、固定在紧靠纵向扫地杆下方的立杆上。其连接方式及接头位置同纵向水平杆。9、垫块：立杆下垫100XlOOmm模板。OOO55QOOOOOOO三4OOOOO连月生按每层两片及亘OOOOOOOOgOOOOOOOOO4OO语尹/匕按每层两疗及亘OOOOOOOOOOZ-Sx30钊看OOO1200O、O、OOO-KOO换生实搭没示意驾五、架体检查、验收1、架体必须在项目部指派的专人监督下进行排布、搭设。2、搭设过程中项目部质检部、安全部、技术部等职能部门进行不定期检查，提出的整改有求就地督促整改到位。3、检查过程中如发现明显未按照施工方案、操作规范进行搭设的，要求其停工整顿，并对其进行经济处罚。4、整个架体
13、搭设完成，经施工班组进行自检合格后，正式书面提交项目部进行检查验收,项目部各部门依据施工方案及国家操作规范内容进行全数检查，并填报检查验收记录，经项目部各部门联合检查验收合格后（提出的整改要求必须立即整改到位，并申请复查）报监理、业主验收。5、经监理、业主验收合格后方可准许进入下道工序施工。六、混凝土施工1、支模架体经检查验收合格后，方可进行混凝土浇筑施工。2、混凝土浇筑施工前，施工现场各项准备工作必须完备，各工种操作人员、各部位管理人员及分工明确，悬挂在施工现场醒目位置。3、混凝土浇筑期间项目安排值班领导24小时轮流值班，督促现场各部位负责人认真履行职责，统筹处理现场各项事务。5、混凝土浇筑
14、过程中应有专业架子工查看架体稳定情况，尤其是扣件的拧紧程度、立杆的弯曲等现象，发现一处应立即上报，情况严重的应立即通知停止混凝土浇筑，操作层面人员立即转移，经整改完成后方可继续上人操作。七、模板拆除（1）支撑系统的水平纵横杆、剪力撑等不得随意拆除。（2）拆除每层支撑及模板前，应将该层混凝土试件送实验室检测，当试块达到规定的强度达到下表要求后，并呈报监理公司经监理工程师同意办理书面手续并确认不再需要时，方可拆除。碎拆摸强度要求一览表:结构类型结构跨度设计强度标准值百分率（）梁、拱、壳8m2758m2100板2m502m、8mN758m2100悬臂结构100注：“设计混凝土强度标准值”是指与设计强度等级相应的混凝土立方体抗压强度标准值。（3）支模架拆除前，外脚手架与建筑物边设安全平网，预防物体
