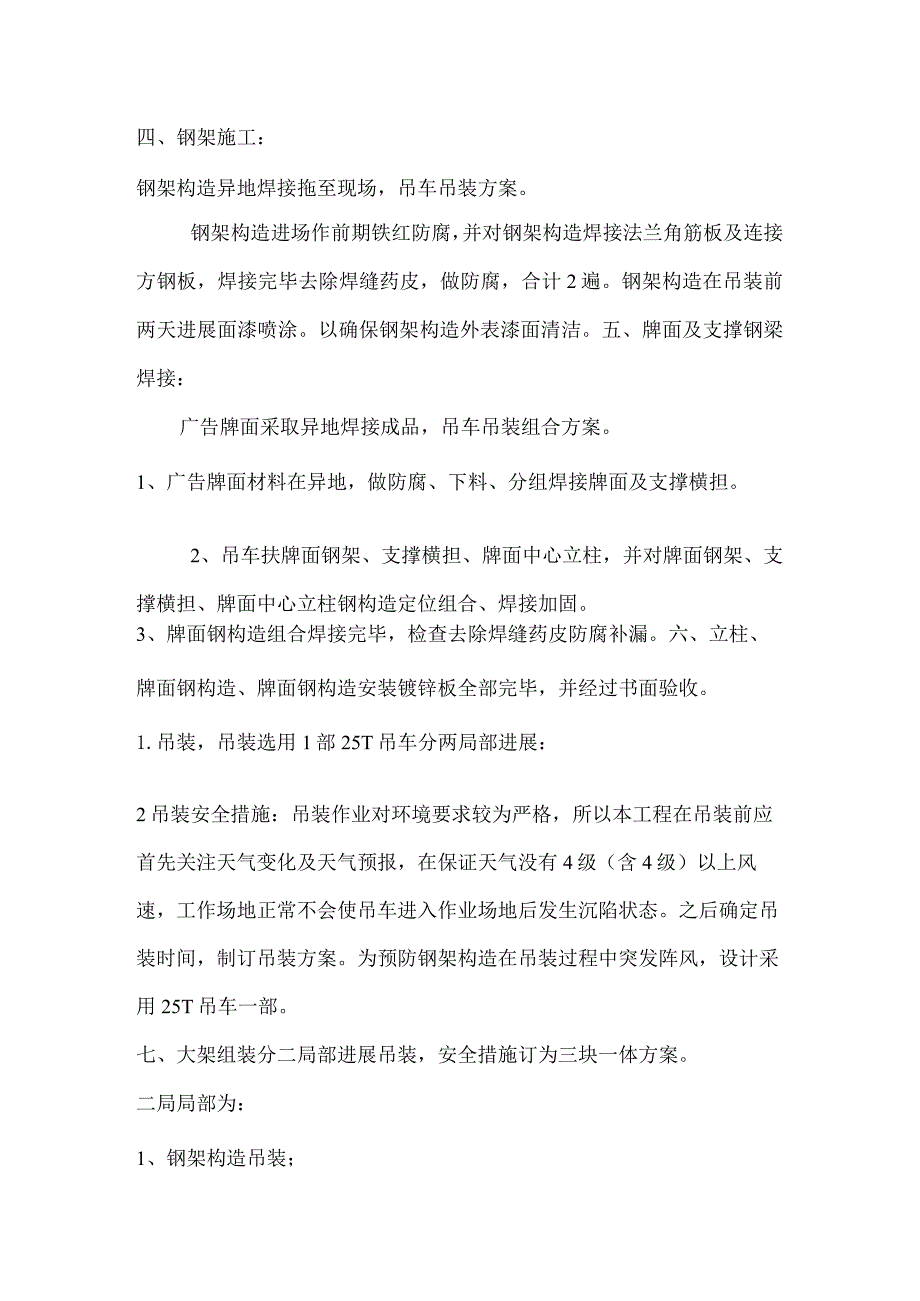

1、四、钢架施工：钢架构造异地焊接拖至现场，吊车吊装方案。钢架构造进场作前期铁红防腐，并对钢架构造焊接法兰角筋板及连接方钢板，焊接完毕去除焊缝药皮，做防腐，合计2遍。钢架构造在吊装前两天进展面漆喷涂。以确保钢架构造外表漆面清洁。五、牌面及支撑钢梁焊接：广告牌面采取异地焊接成品，吊车吊装组合方案。1、广告牌面材料在异地，做防腐、下料、分组焊接牌面及支撑横担。2、吊车扶牌面钢架、支撑横担、牌面中心立柱，并对牌面钢架、支撑横担、牌面中心立柱钢构造定位组合、焊接加固。3、牌面钢构造组合焊接完毕，检查去除焊缝药皮防腐补漏。六、立柱、牌面钢构造、牌面钢构造安装镀锌板全部完毕，并经过书面验收。1.吊装，吊装选用

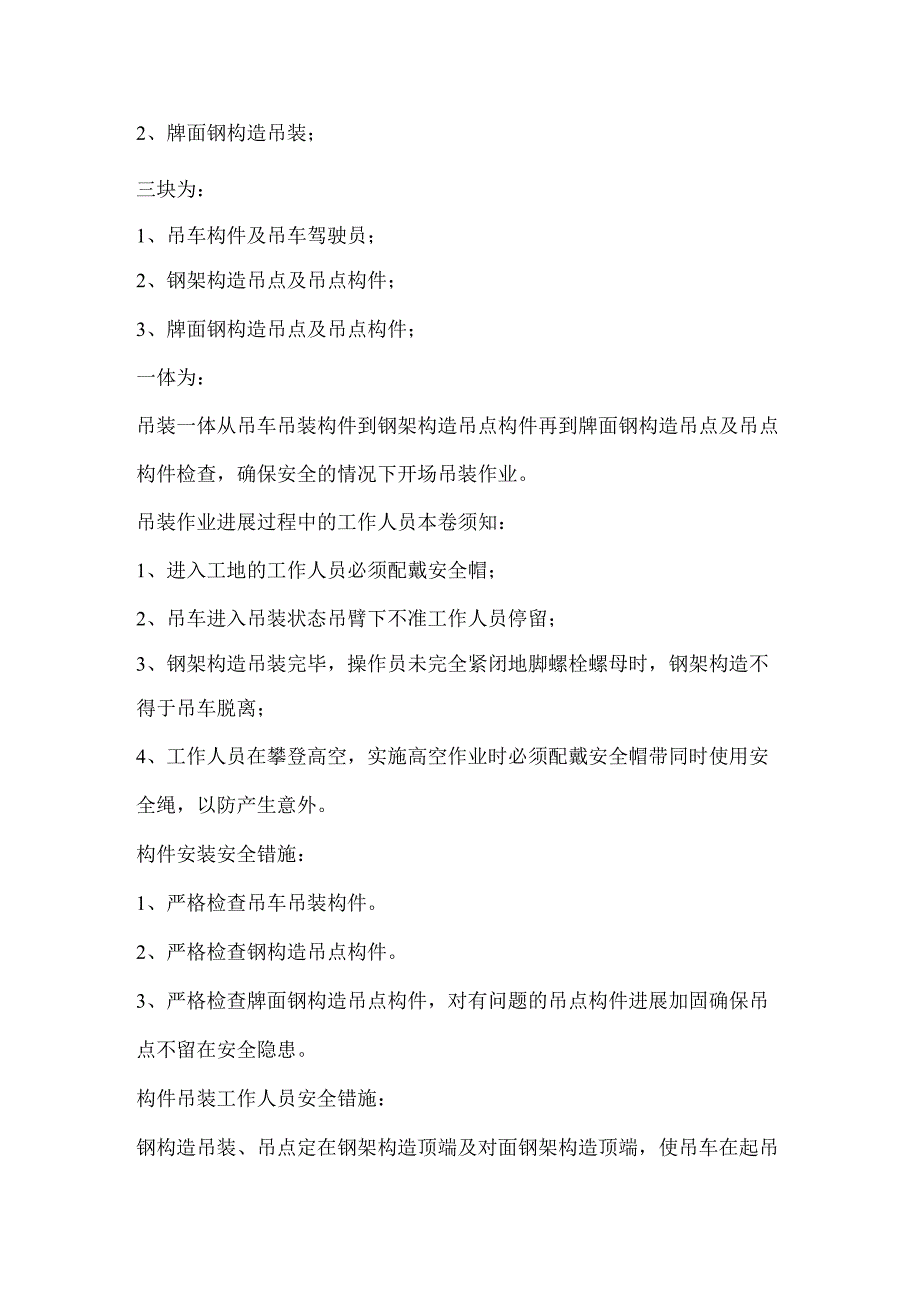

2、1部25T吊车分两局部进展：2吊装安全措施：吊装作业对环境要求较为严格，所以本工程在吊装前应首先关注天气变化及天气预报，在保证天气没有4级（含4级）以上风速，工作场地正常不会使吊车进入作业场地后发生沉陷状态。之后确定吊装时间，制订吊装方案。为预防钢架构造在吊装过程中突发阵风，设计采用25T吊车一部。七、大架组装分二局部进展吊装，安全措施订为三块一体方案。二局局部为：1、钢架构造吊装；2、牌面钢构造吊装；三块为：1、吊车构件及吊车驾驶员；2、钢架构造吊点及吊点构件；3、牌面钢构造吊点及吊点构件；一体为：吊装一体从吊车吊装构件到钢架构造吊点构件再到牌面钢构造吊点及吊点构件检查，确保安全的情况下开场
3、吊装作业。吊装作业进展过程中的工作人员本卷须知：1、进入工地的工作人员必须配戴安全帽；2、吊车进入吊装状态吊臂下不准工作人员停留；3、钢架构造吊装完毕，操作员未完全紧闭地脚螺栓螺母时，钢架构造不得于吊车脱离；4、工作人员在攀登高空，实施高空作业时必须配戴安全帽带同时使用安全绳，以防产生意外。构件安装安全错施：1、严格检查吊车吊装构件。2、严格检查钢构造吊点构件。3、严格检查牌面钢构造吊点构件，对有问题的吊点构件进展加固确保吊点不留在安全隐患。构件吊装工作人员安全错施：钢构造吊装、吊点定在钢架构造顶端及对面钢架构造顶端，使吊车在起吊时钢架构造尽可能处平衡状态，钢架构造吊离地面，操作员应将钢架构造

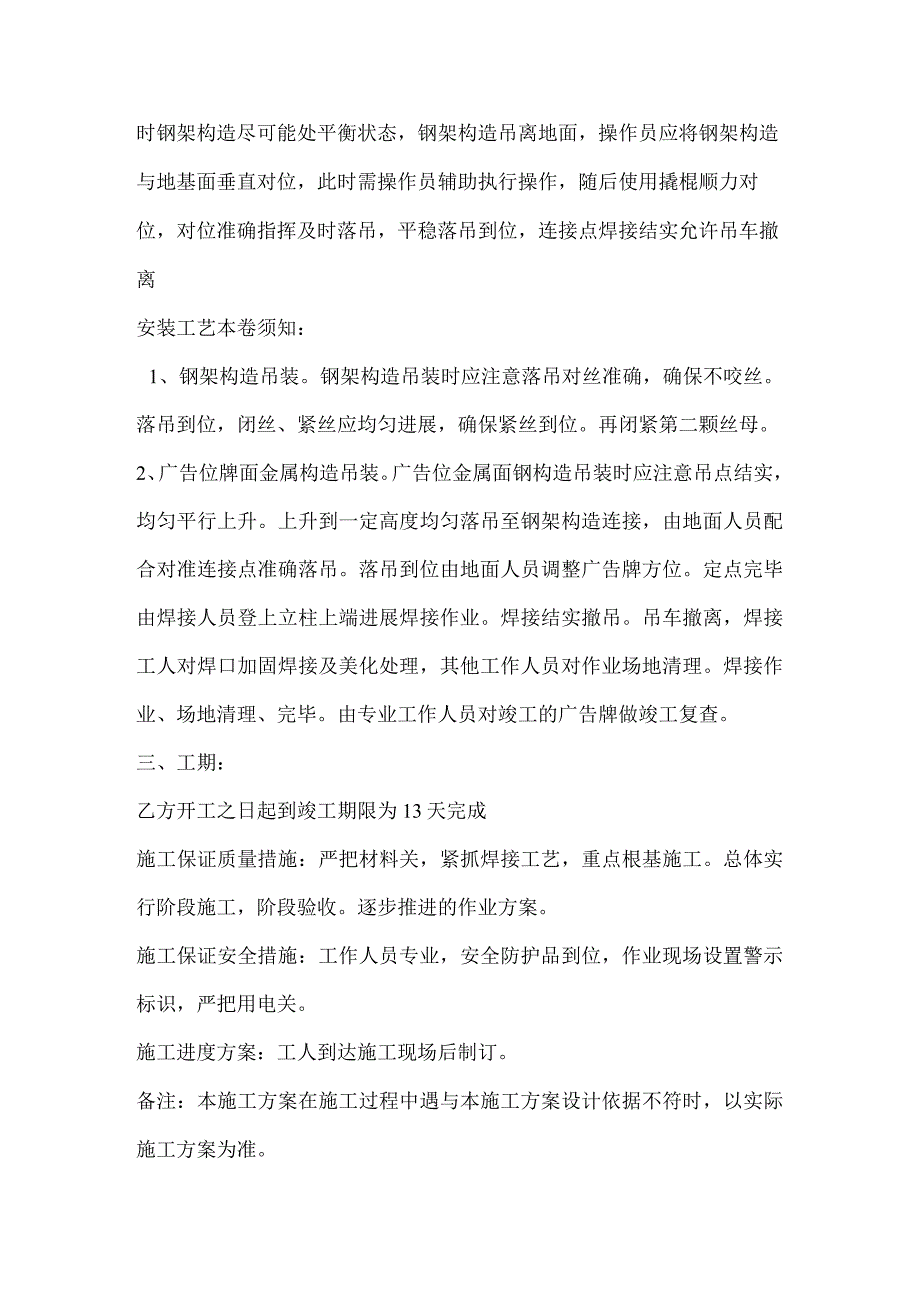

4、与地基面垂直对位，此时需操作员辅助执行操作，随后使用撬棍顺力对位，对位准确指挥及时落吊，平稳落吊到位，连接点焊接结实允许吊车撤离安装工艺本卷须知：1、钢架构造吊装。钢架构造吊装时应注意落吊对丝准确，确保不咬丝。落吊到位，闭丝、紧丝应均匀进展，确保紧丝到位。再闭紧第二颗丝母。2、广告位牌面金属构造吊装。广告位金属面钢构造吊装时应注意吊点结实，均匀平行上升。上升到一定高度均匀落吊至钢架构造连接，由地面人员配合对准连接点准确落吊。落吊到位由地面人员调整广告牌方位。定点完毕由焊接人员登上立柱上端进展焊接作业。焊接结实撤吊。吊车撤离，焊接工人对焊口加固焊接及美化处理，其他工作人员对作业场地清理。焊接作业
5、、场地清理、完毕。由专业工作人员对竣工的广告牌做竣工复查。三、工期：乙方开工之日起到竣工期限为13天完成施工保证质量措施：严把材料关，紧抓焊接工艺，重点根基施工。总体实行阶段施工，阶段验收。逐步推进的作业方案。施工保证安全措施：工作人员专业，安全防护品到位，作业现场设置警示标识，严把用电关。施工进度方案：工人到达施工现场后制订。备注：本施工方案在施工过程中遇与本施工方案设计依据不符时，以实际施工方案为准。第四条工程质量和检查、验收：1、制作要求：符合CECS148：2003,?户外广告设施钢构造技术规程？和GB50017的有关规定。当采用螺栓或焊缝与原房屋构造连接时，应对连接螺栓或焊缝按构造整
6、体抗倾覆进展计算，螺栓或焊缝的计算应力不应大于承载力设计值的75%o连接部件的布置应与屋顶柱网布置相协调，应能直接承担广告牌构造传来的压力、拔力和剪力。必须具有防止直接雷、感应雷和雷电波侵入的措施，广告牌构造的接地系统应形成等电位联结广告牌钢构造必须进展防腐处理。2、材料要求：暴露在室外环境中广告牌采用的型钢（角钢、钢管槽钢和扁钢）的最小壁厚不得小于3mm,龙骨采用的主角钢不宜小于L80*8,焊接构造的角钢不宜小于56*36*4或L40X4,螺栓连接的角钢不宜小于L5050安装灯管的钢管不小于20*20;灯箱面板采用耐力板，内用3mm乳白色耐力板，外部用5m透明耐力板，光源采用普通T4日光灯管
7、，LOGO局部采用亚克力吸朔，内置LED光源吸塑字的加工工艺1 .将平展的塑料硬片（一般是亚克力，又名ACrylic）加热变软后，采用真空吸附于预先用三维雕刻机雕刻好的木质模具字型外表，冷却后铳边、镂铳、打磨，用铝塑（或者铁皮）包边，做成字的面盖.2 .把做好的面盖放到铁皮板（也可以是铝板，不锈钢板）上画出字的轮廓，按照轮廓用曲线锯锯出字型，再用铁皮边带围边焊接，做成字槽.3 .字槽喷涂油漆（内部喷涂白色油漆，外部按照客户要求喷涂所需颜色的油漆。）装上高亮度Ied模组，并打上玻璃胶固定.4 .把做好的亚克力吸塑面盖封装于已经装好Ied灯的铁皮字槽上，整个字就做成。此种做成的吸塑字，白天外表光洁
8、度高，造型美观、显个性；高雅不俗、立体感、户外抗紫外线能力强，可置于户外5T0年不会褪色。内装高亮度食人鱼防水led,夜晚发光柔和、不刺眼，颜色鲜艳、无暗斑，阴影；且环保，不耗电、节能。因而广泛用于Ied灯饰、房地产楼顶大字、夜景工程、霓虹灯工程、广揭露光字、广告牌、标识系统、灯箱、公司形象墙，装饰、店面招牌等行业。次字多用于室外。一，概述本广告牌工程属三面广告牌。三面广告牌构造为角钢组合桁架，利用直径为1.5米的钢管作为支柱。三面广告牌钢构造制安量约为20T,其中钢管局部重约8T,牌面桁架重约12T,所采用材料主要为N90x6、/56x4、Z404o广告牌所处位置见施工平面布置图。制作数量：
9、1套建设单位：设计单位：施工单位：施工地点：本工程所涉及的主要国家或行业标准、规程、标准、图集等（不限于此）：?钢构造工程施工质量验收标准？(GB50205-2001)?建筑钢构造焊接规程？(JGJ81-91)?钢构造高强度螺栓连接的设计、施工及验收规程？(JGJ82-91)?钢构造制作工艺规程？(DBJo8-216-95)?冷弯薄壁型钢构造技术标准？(GBJ18-87)?压型金属板设计施工规程？(YBJ216-88)二，广告牌制作1 .生产准备根据施工图纸所注明材料，采用相应的钢材，其应具有质量证明书，当对钢材的质量有疑义时，应按国家现行有关标准的规定进展抽样检验。钢构造工程所采用的连接材料
10、和涂装材料应具有出厂质量证明书，并应符合设计的要求，焊接材料及采用的各种螺栓应符合设计要求及相关标准。放样需要用的工具：尺、石笔、粉线、划针、圆规、铁皮剪刀等都应准备好，并应经过计量部校核。放样以1:1的比例(预留5亳米切割余量)在样板上弹出大样2 .卷管制作制作工艺过程及技术要求：放样。钢板卷管先算出其周长后直接下料。卷管加工A钢管卷制过程要校圆，校圆所用样板的弧长应为管子周长的1/6-1/4；样板与管内臂的不贴合间歇应符合以下规定：对接纵缝处不得大于壁厚的10%加2mm,且不大于3mm；2离管端200mm的对接纵缝不得大于2mm；其他部位不得大于2mm；B卷管对接焊缝的内壁错边量不超过壁厚
11、的10%,且不大于3mmC卷管端面与中心线的垂直偏差不得大于管子外径的1%,且不大于3mm。平直度偏差不大于Immrn0卷管焊接A卷管焊接坡口形式，采用Y型或V型坡口形式，坡口尺寸必须符合设计和标准要求。B坡口加工采用氧乙焕火焰加工方法，加工完后除去坡口外表的氧化皮，熔渣及影响质量的外表层，将凹凸不平处打磨平整。C焊缝质量要求：卷管对接焊缝二级，超声波检测，20%抽查；其它帖角焊缝三级；验收标准GB502052001D手工焊，采用J422焊条，符合标准GB/114957-94卷管除锈当图纸无要求时，卷管除锈采用机械除锈，要求完全除去金属外表上的油脂、氧化皮、锈蚀产物等一切杂物，并将外表清理干净
12、。卷管按6米一段在卷制车间拼装焊接，待拉到现场后再组对成整体，然后进展吊装（6）卷管防腐卷管涂料防腐施工按以下要求进展：1）管道防腐需在晴天进展，施工环境温度以1530C为宜，施工时应通风良好，以便漆膜充分枯燥。在前一道漆实干前不得涂第二道漆。全部涂层完成后，一般需自然枯燥七昼夜以上方可使用。不得在雨、雾、雪天进展室外施工。2）每防腐完一层，应进展检查，涂层不得有针孔、气泡、流淌、褶皱和破损等现象，否那么应进展处理。3）涂层的施工方法，采用人工涂刷，涂刷时，层间应纵横交织，每层应往复进展。涂层应均匀，不得漏涂。4）卷管安装后，接口和运输、安装损伤处必须进展补防腐。补防腐层构造和材料均应与原管道
13、防腐一样。补口、补伤处的泥土、油污、铁锈等均应去除干净呈现钢灰色。3 .广告牌桁架制作按1：1进展放样，角钢采用氧乙快火焰切割，除去切口外表的氧化皮，熔渣及影响质量的外表层，将凹凸不平处打磨平整。放样下料后，在我方制作现场按图组装成大片后拉至安装现场，再按我方吊装思路拼装成型。三，广告牌安装三面安装顺序：卷管立柱吊装一广告牌骨架现场组装T广告牌骨架吊装T广告牌骨架与卷管立柱焊接T灯架及其它构件安装单面安装顺序：立柱吊装T广告牌骨架安装T广告牌牌面安装T零星构件安装1.根基复查和放线。施工前，安排相关技术人员同测量人员对根基进展复核，根基到达以下要求：根基外表要平整，不能有裂纹、蜂窝和露筋等现象
14、。根据施工图检查根基外形尺寸和中心线。根基的横向中心线与纵向中心线要求垂直。根基外形尺寸偏差不大于20mm.根基纵横中心线与基准线偏差不大于20mm。2.安装前的准备工作。熟悉图纸，组织相关技术人员对车间构造进展分析，合理安排施工工艺和施工方案。钢丝绳准备根据本方案和预算部门所给构件重量，准备好吊装用钢丝绳扣、卡环和缆风绳，吊装用钢丝绳扣的选用可按以下方法进展估算：T=(d10)2T钢丝绳扣起吊能力，单位：td钢丝绳扣直径，单位：mm注：估算方法适用于新绳扣、无断丝、断股现象3,现场组对吊装本卷须知：d吊车及运输车需占用单车道，需提前向有关部门办好相关手续。2现场组对吊装将破坏局部草坪及小树，
