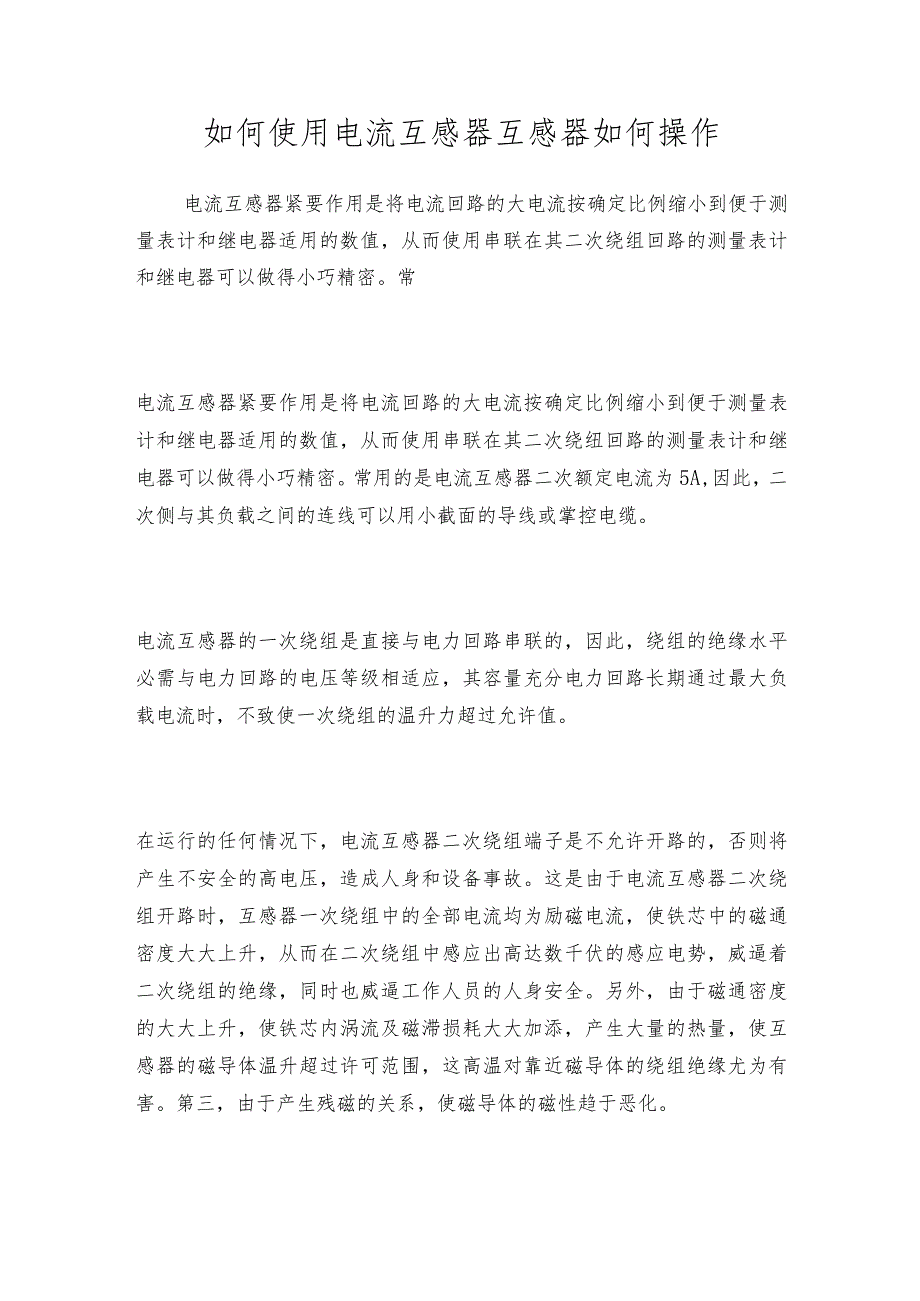

1、如何使用电流互感器互感器如何操作电流互感器紧要作用是将电流回路的大电流按确定比例缩小到便于测量表计和继电器适用的数值，从而使用串联在其二次绕组回路的测量表计和继电器可以做得小巧精密。常电流互感器紧要作用是将电流回路的大电流按确定比例缩小到便于测量表计和继电器适用的数值，从而使用串联在其二次绕纽回路的测量表计和继电器可以做得小巧精密。常用的是电流互感器二次额定电流为5A,因此，二次侧与其负载之间的连线可以用小截面的导线或掌控电缆。电流互感器的一次绕组是直接与电力回路串联的，因此，绕组的绝缘水平必需与电力回路的电压等级相适应，其容量充分电力回路长期通过最大负载电流时，不致使一次绕组的温升力超过允许

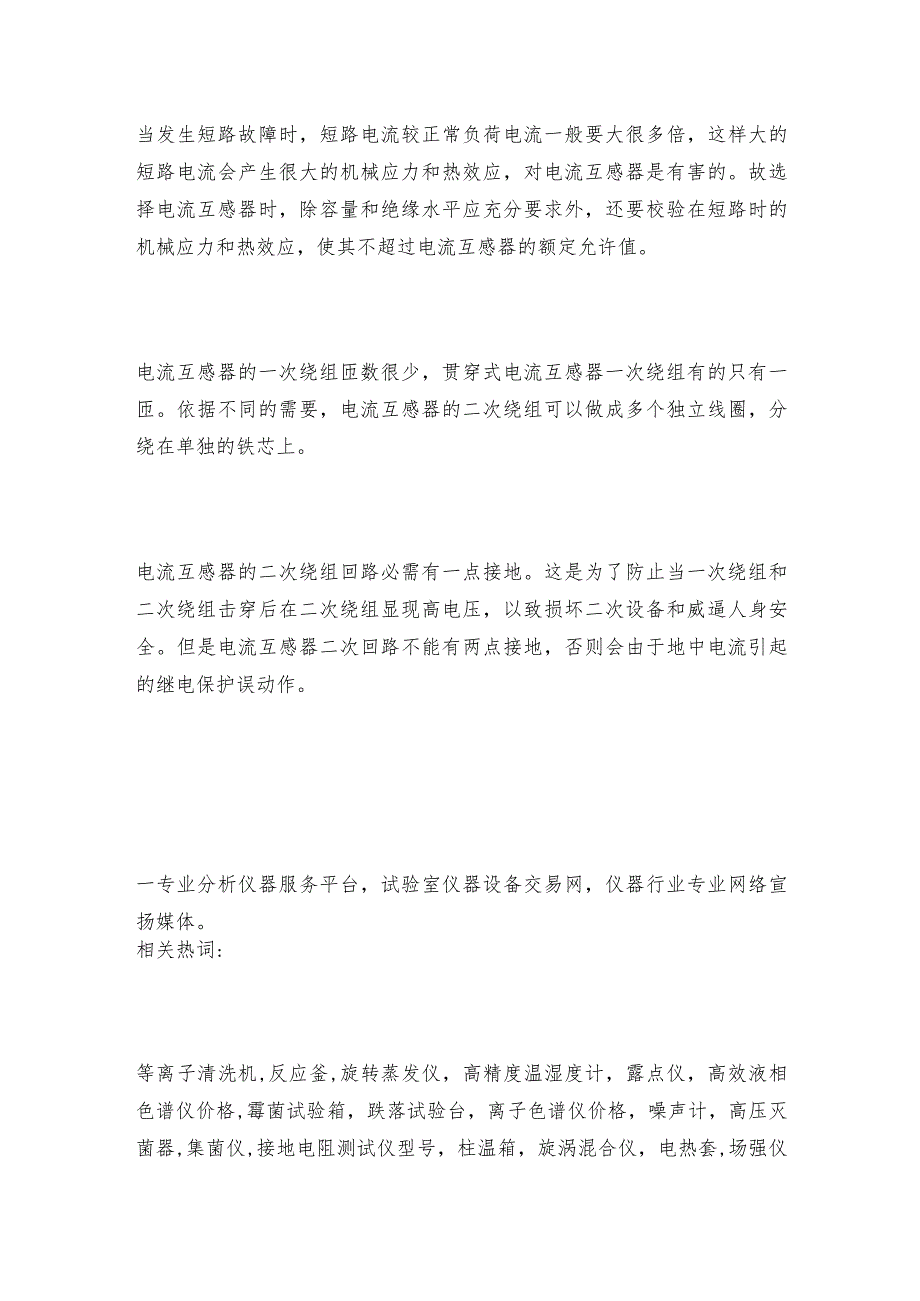

2、值。在运行的任何情况下，电流互感器二次绕组端子是不允许开路的，否则将产生不安全的高电压，造成人身和设备事故。这是由于电流互感器二次绕组开路时，互感器一次绕组中的全部电流均为励磁电流，使铁芯中的磁通密度大大上升，从而在二次绕组中感应出高达数千伏的感应电势，威逼着二次绕组的绝缘，同时也威逼工作人员的人身安全。另外，由于磁通密度的大大上升，使铁芯内涡流及磁滞损耗大大加添，产生大量的热量，使互感器的磁导体温升超过许可范围，这高温对靠近磁导体的绕组绝缘尤为有害。第三，由于产生残磁的关系，使磁导体的磁性趋于恶化。当发生短路故障时，短路电流较正常负荷电流一般要大很多倍，这样大的短路电流会产生很大的机械应力和
3、热效应，对电流互感器是有害的。故选择电流互感器时，除容量和绝缘水平应充分要求外，还要校验在短路时的机械应力和热效应，使其不超过电流互感器的额定允许值。电流互感器的一次绕组匝数很少，贯穿式电流互感器一次绕组有的只有一匝。依据不同的需要，电流互感器的二次绕组可以做成多个独立线圈，分绕在单独的铁芯上。电流互感器的二次绕组回路必需有一点接地。这是为了防止当一次绕组和二次绕组击穿后在二次绕组显现高电压，以致损坏二次设备和威逼人身安全。但是电流互感器二次回路不能有两点接地，否则会由于地中电流引起的继电保护误动作。一专业分析仪器服务平台，试验室仪器设备交易网，仪器行业专业网络宣扬媒体。相关热词:等离子清洗机

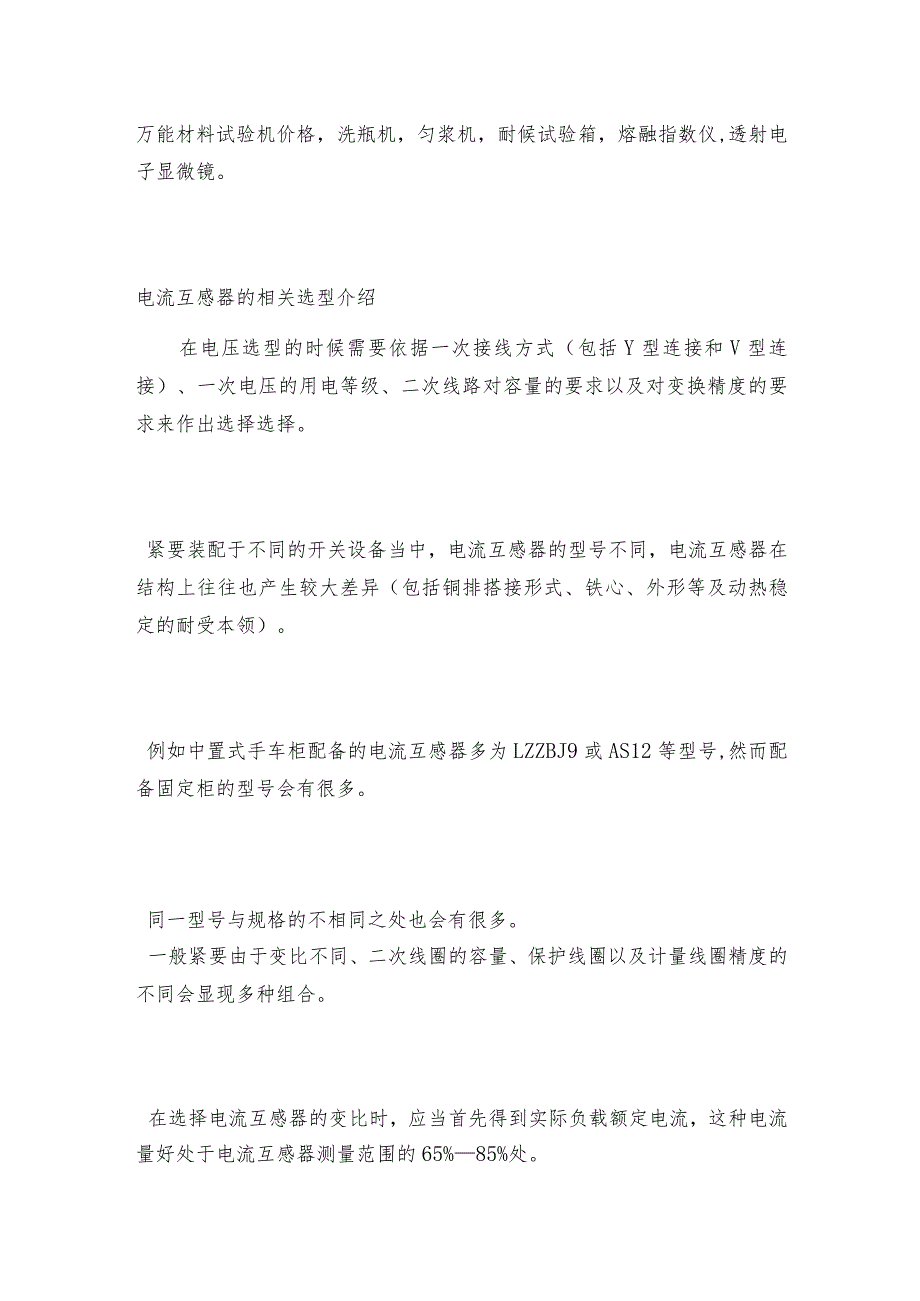

4、,反应釜,旋转蒸发仪，高精度温湿度计，露点仪，高效液相色谱仪价格,霉菌试验箱，跌落试验台，离子色谱仪价格，噪声计，高压灭菌器,集菌仪,接地电阻测试仪型号，柱温箱，旋涡混合仪，电热套,场强仪万能材料试验机价格，洗瓶机，匀浆机，耐候试验箱，熔融指数仪,透射电子显微镜。电流互感器的相关选型介绍在电压选型的时候需要依据一次接线方式（包括Y型连接和V型连接）、一次电压的用电等级、二次线路对容量的要求以及对变换精度的要求来作出选择选择。紧要装配于不同的开关设备当中，电流互感器的型号不同，电流互感器在结构上往往也产生较大差异（包括铜排搭接形式、铁心、外形等及动热稳定的耐受本领）。例如中置式手车柜配备的电流互
5、感器多为LZZBJ9或AS12等型号,然而配备固定柜的型号会有很多。同一型号与规格的不相同之处也会有很多。一般紧要由于变比不同、二次线圈的容量、保护线圈以及计量线圈精度的不同会显现多种组合。在选择电流互感器的变比时，应当首先得到实际负载额定电流，这种电流量好处于电流互感器测量范围的65%85%处。例如：额定电流为70A,就应当选择100/5变比的电压互感器。电流互感器变比100/5（100/5的意思是一次电流100A时，产生的二次输出电流为5A；这个数值描述的是变比数值、额定测量数值和额定输出值。电流互感器和电流表的变比是必需选用的。）表示在100*120%的电流范围内，测量的精度可以充分电流
6、互感器铭牌上所标识的测量精度，例如：0.2级（测量精度误差为0.2%）,0.5级（测量精度误差为0.5%）。假如超过该电流的测量结果就可能与实际电流产生较大误差。假如过高的电流进入铁心的饱和区，测量的数据就没有意义了。1）电流互感器的接线应遵守串联原则:即一次绕阻应与被测电路串联，而二次绕阻则与全部仪表负载串联;2）按被测电流大小，选择合适的变化，否则误差将增大。同时，二次侧一端必需接地，以防绝缘一旦损坏时，一次侧高压窜入二次低压侧，造成人身和设备事故；3）二次侧确定不允许开路4）为了充分测量仪表、继电保护、失灵判定和故障录波等装置的需要；在发电机、变压器、出线、母线分段断路器、母联断路器、旁路断路器等回路中均设具有28个二次绕阻的电流互感器。对于大电流接地系统，一般按三相配置；对于小电流接地系统，依实在要求按二相或三相配置。
