《国标阳离子交换树脂的性质与影响.docx》由会员分享，可在线阅读，更多相关《国标阳离子交换树脂的性质与影响.docx（7页珍藏版）》请在第壹文秘上搜索。

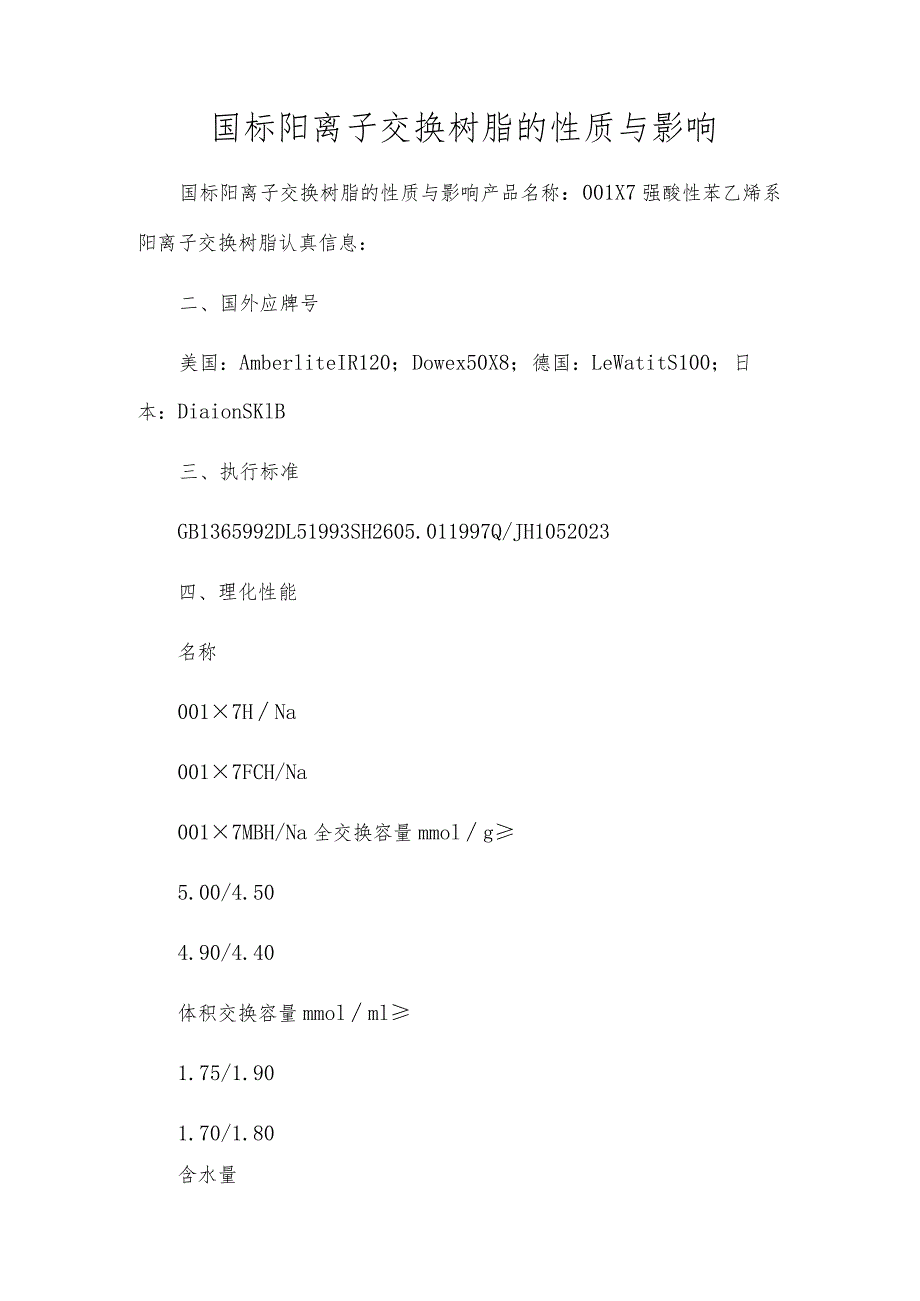

1、国标阳离子交换树脂的性质与影响国标阳离子交换树脂的性质与影响产品名称：001X7强酸性苯乙烯系阳离子交换树脂认真信息：二、国外应牌号美国：AmberliteIR120；Dowex50X8；德国：LeWatitS100；日本：DiaionSKlB三、执行标准GB1365992DL51993SH2605.011997Q/JH1052023四、理化性能名称0017HNa0017FCH/Na0017MBH/Na全交换容量mmolg5.00/4.504.90/4.40体积交换容量mmolml1.75/1.901.70/1.80含水量5156/4550湿视密度g/ml0.730.83/0.770.87湿真

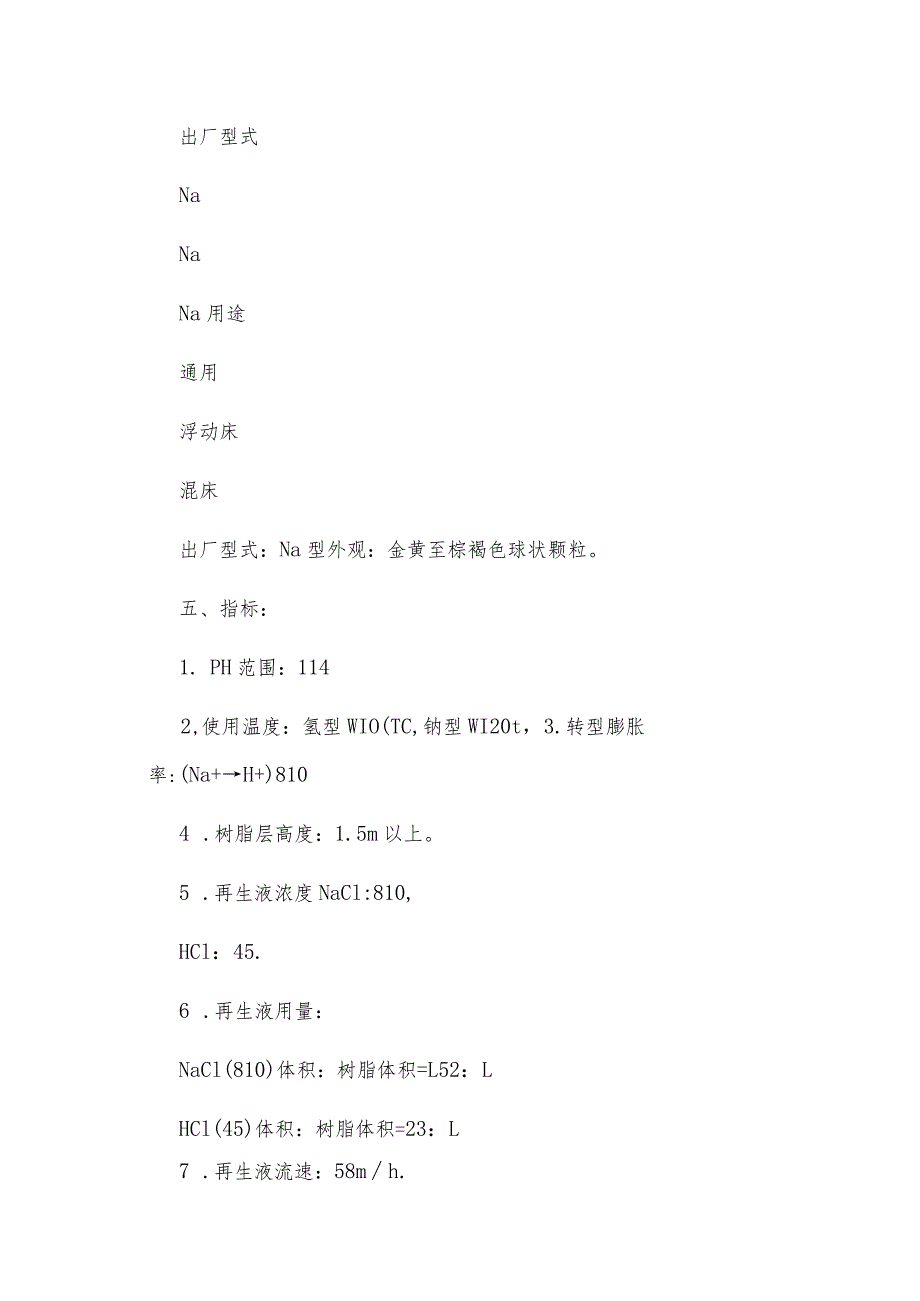

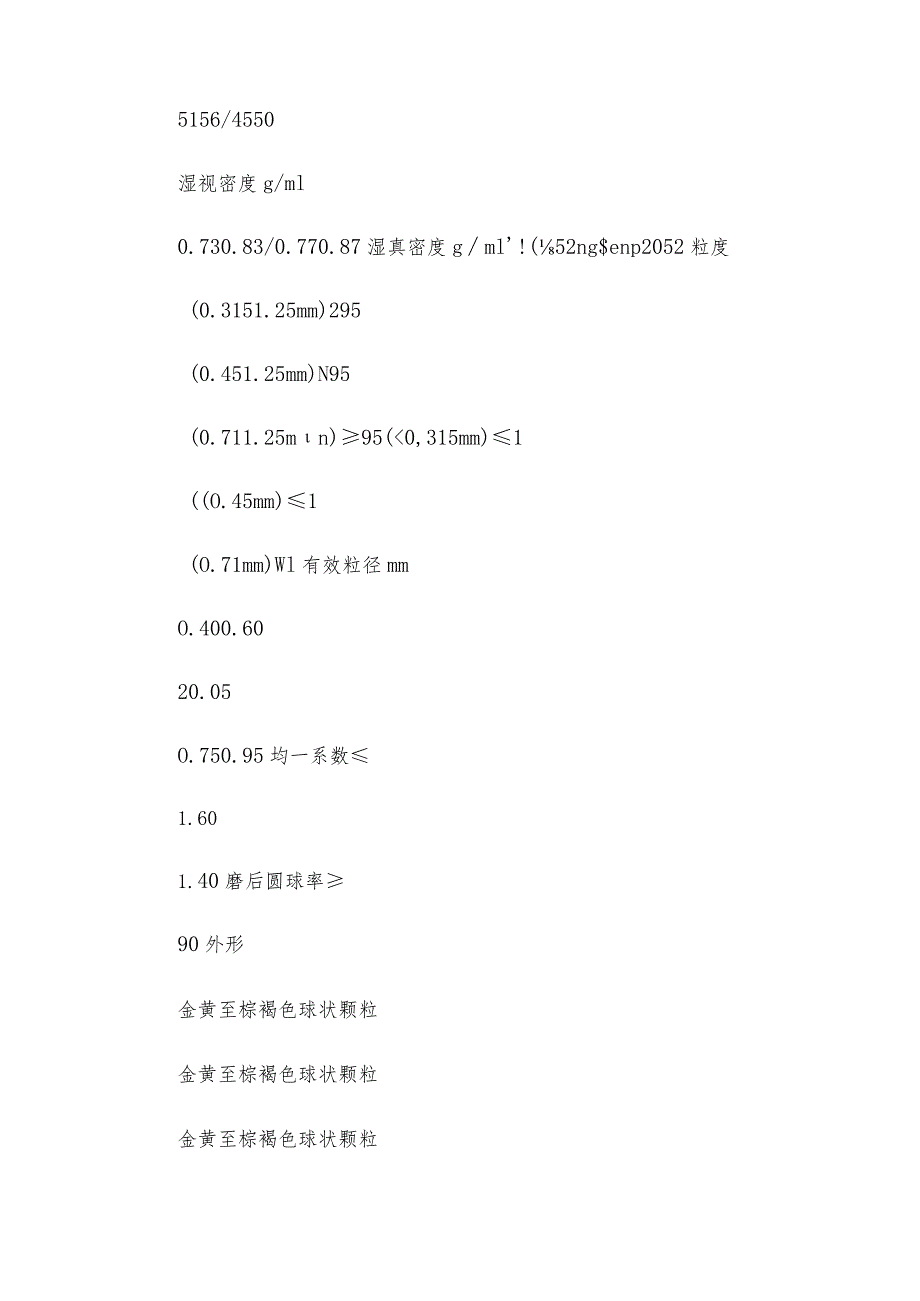

2、密度gml!(52ng$enp2052粒度(0.3151.25mm)295(0.451.25mm)N95(0.711.25mn)95(0,315mm)1(O.45mm)1(O.71mm)Wl有效粒径mmO.400.6020.05O.750.95均一系数1.601.40磨后圆球率90外形金黄至棕褐色球状颗粒金黄至棕褐色球状颗粒金黄至棕褐色球状颗粒出厂型式NaNaNa用途通用浮动床混床出厂型式：Na型外观：金黄至棕褐色球状颗粒。五、指标：1. PH范围：1142,使用温度：氢型WIO(TC,钠型WI20t，3.转型膨胀率:(Na+H+)8104 .树脂层高度：1.5m以上。5 .再生液浓度NaCl
3、:810,HCl：45.6 .再生液用量：NaCl(810)体积：树脂体积=L52：LHCl(45)体积：树脂体积=23：L7 .再生液流速：58mh.8 .再生接触时间：4560min.9 .正洗流速：1020m/h10 .正洗时间：约30min11 .运行流速：1530m/h12 .交换容量：NlOOOnlol/m3六、主要用途用于水的处理（包含硬水软化、高压炉水、无离子水、注射水、海水淡化等），废水中贵金属的回收，抗生素的提纯，替换人体内肾脏的作用。七、包装，贮运本产品用内衬塑料袋的编织袋包装，每袋25kg,也可依据需求用塑料桶或其它容器包装，本产品为非不安全品。贮运温度540,严禁脱水
4、、曝晒。阴、阳离子交换树脂树脂的贮存：离子交换树脂肪内含有肯定量的水份，在运输及贮存过程中应尽量保持这部分水。如贮存过程中树脂脱了水，应先用浓食盐水（10）浸泡，再渐渐稀释，不得直接放于水中，以免树脂急剧膨胀而碎裂。在长期贮存中，强型树脂应变化成盐型，弱型树脂可变化成相应的氢型或游离碱型也可转为盐型，然后浸泡在干净的水中Q树脂在贮存或运输过程中，应保持在540掇的温度环境中，避开过冷或过热，影响质量。若冬季没有保温设备时，可将树脂贮存在食盐水中，食盐水的温度可依据气温而定。新树脂的预处理：新树脂常含有溶剂、未参加聚合反应的物质和少量低聚合物，还可能吸着铁、铝、铜等重金属离子。当树脂与水、酸、碱
5、或其他溶液相接触时，上述可溶性杂质就会转入溶液中，在使用初期污染出水水质。所以，新树脂在投运前要进行预处理。阳树脂的预处理阳树脂预处理步骤如下：首先使用饱和食盐水，取其量约等于被处理树脂体积的两倍，将树脂置于食盐溶液中浸泡1820小时，然后放尽食盐水，用清水漂洗净，使排出水不带黄色；其次再用24NaOH溶液，其量与上相同，在其中浸泡24小时（或作小流量清洗），放尽碱液后，冲洗树脂直至排出水接近中性为止。后用5HCL溶液，其量亦与上述相同，浸泡48小时，放尽酸液，用清水漂流至中性待用。阴树脂的预处理其预处理方法中的步与阳树脂预处理方法中的步相同；而后用5HCL浸泡48小时，然后放尽酸液，用水清洗
6、至中性；而后用24NaOH溶液浸泡48小时后，放尽碱液，用清水洗至中性待用。国标阳离子交换树脂的性质与影响离子交换树脂商品一般是制成直径为0.40.6毫米的球状颗粒；在水中能溶胀，但不溶于任何溶剂，加热不熔。1、强酸性树脂。它的酸性接近硫酸，能与盐发生复分解作用，在任何PH的溶液里都能使用。2、中等酸性树脂。这类树脂的酸性接近磷酸，能与高价金属盐发生不同程度的交换作用。离子交换树脂3、弱酸性树脂。这类树脂的化学性质与乙酸相像，酸性比较弱,不易与盐类起交换作用；但在碱性溶液里，能与多价金属离子发生复分解作用，对二价金属离子如铜、钻、锲、锌、汞等有较高的结合力。在使用时，要考虑它的盐型能起水解作用
7、。高使用温度在120。C左右，容易为强酸再生。4、强碱性树脂（含季锭碱基）。这类树脂的碱性相当于苛性碱,能除掉水溶液里很弱的酸如硼酸、硅酸、碳酸、低分子量的有机酸等。这类树脂的羟基与氮原子结合本领很弱，故易与金属盐起复分解作用，形成碱性很强的溶液。羟型树脂对热不稳定，若为强碱I型树脂（见结构式a）,使用温度不能超出60。C若为11型树脂（b）,不能超出4CTC。因此，这类树脂不使用时，一般以氯型保管，不能以羟型保管。强碱性树脂可以在任何PH溶液里进行交换。5、弱碱性树脂。弱碱性树脂的化学性质与铁相像，呈弱碱性，能吸着水溶液里的酸而形成盐，其盐型在水溶液中发生水解。树脂与强酸和高价酸结合力强，对
8、氧和热的稳定性差。离子交换树脂影响离子交换反应的因素离子交换反应重要发生在树脂内部。在离子交换反应前，溶液里的反应物必需能扩散进树脂内部。扩散速率与树脂体上毛细孔大小有关，而毛细孔的大小，与合成时加入的交联剂的量有关。交联剂用量少的，树脂的交联度小，毛细孔孔径就大，反应物就容易扩散进去；交联剂用量多的，树脂的交联度大，毛细孔孔径就小，反应物就不容易进去。因此，往往利用交联度不同的树脂，将分子量不同的化合物分开。离子交换树脂另外，溶液里的离子浓度与树脂的交换量也是影响反应物扩散进树脂内部的因素之一、若溶液里的离子浓度比较高，而树脂的交换量又比较小时，则离子很易扩散进树脂内部进行交换；反之，若溶液里的离子浓度较小，树脂的交换量又高，溶液里的离子不易扩散进去，故交换反应不能进行，因而去除溶液里少量离子是困难的。
