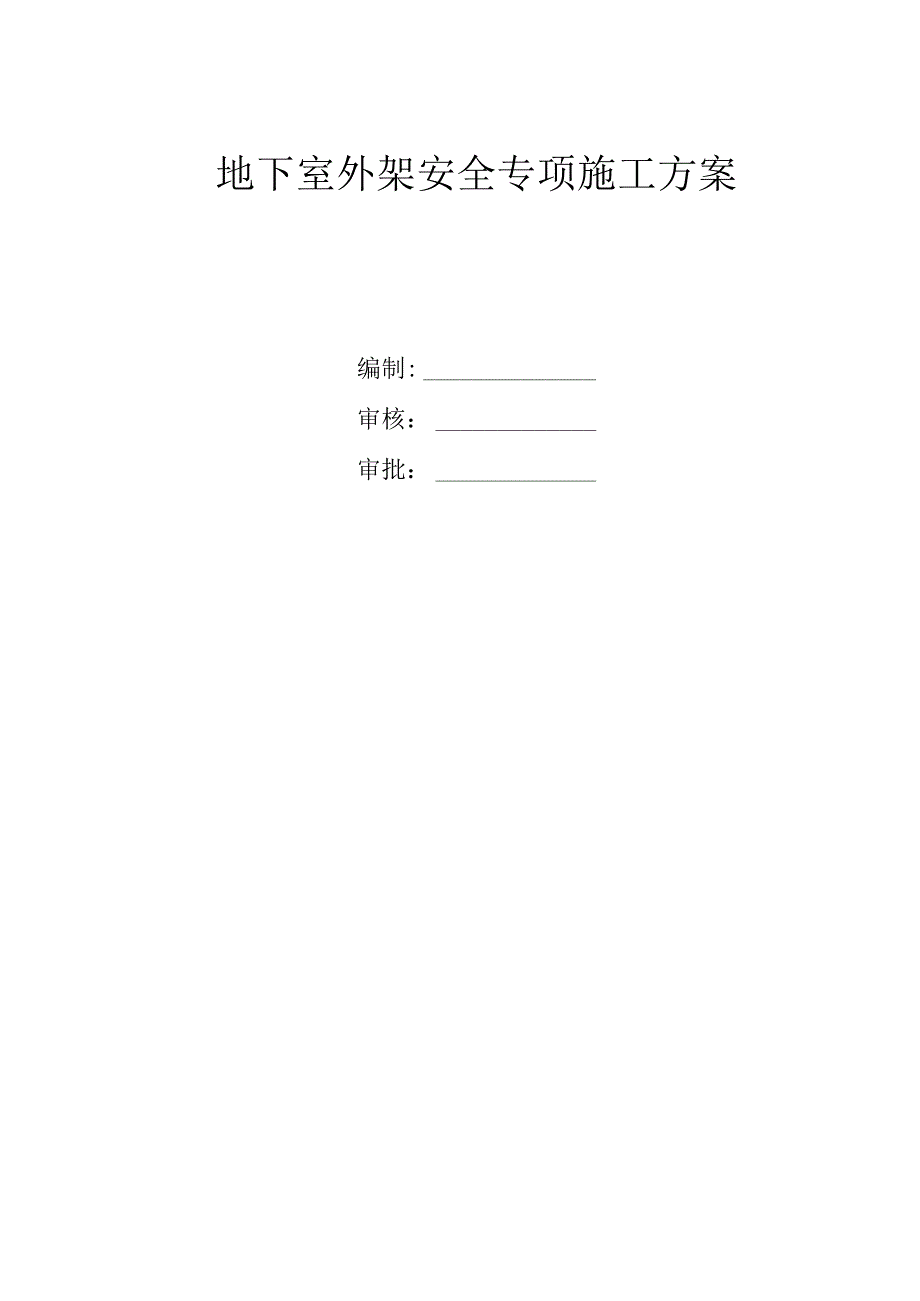

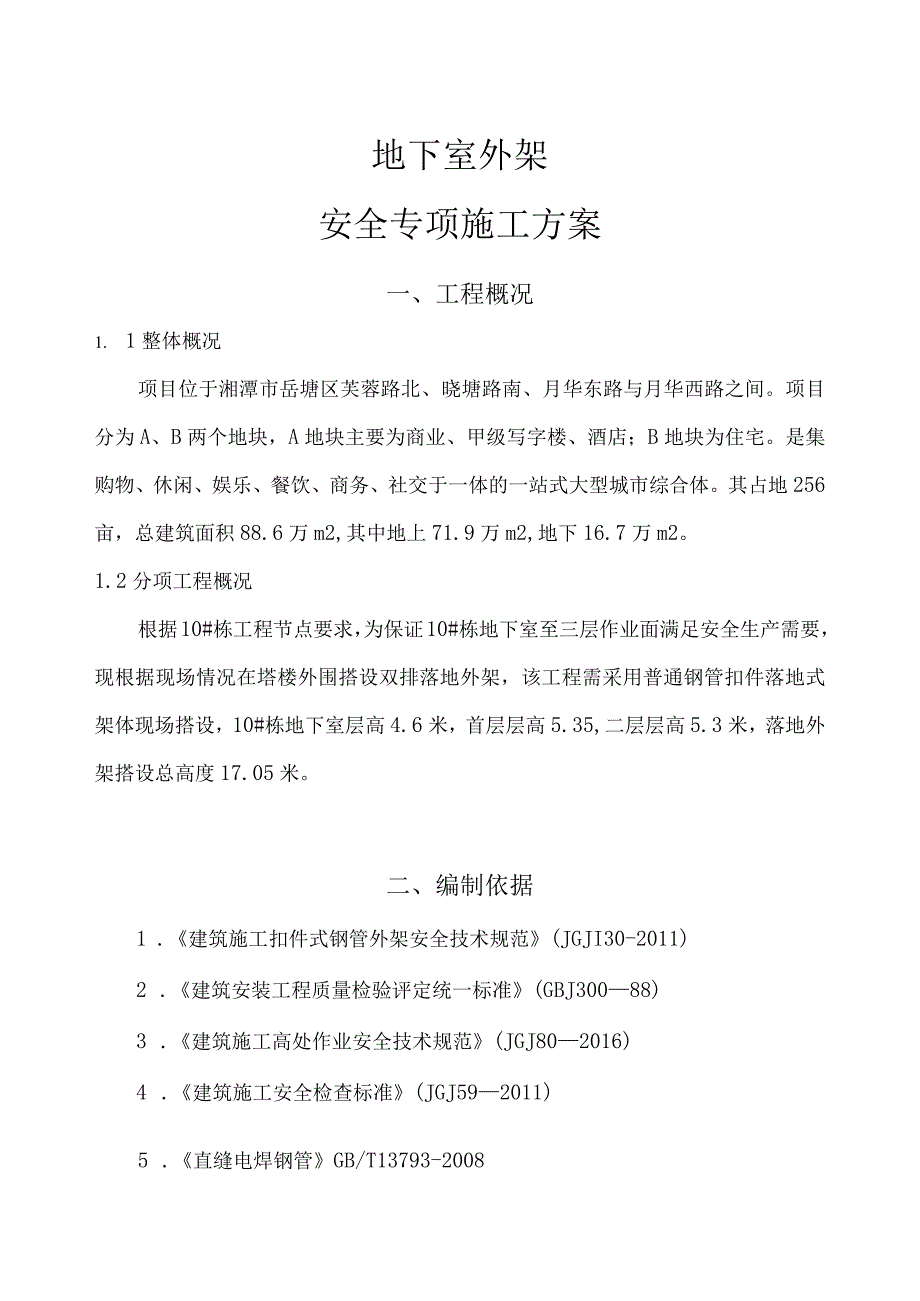

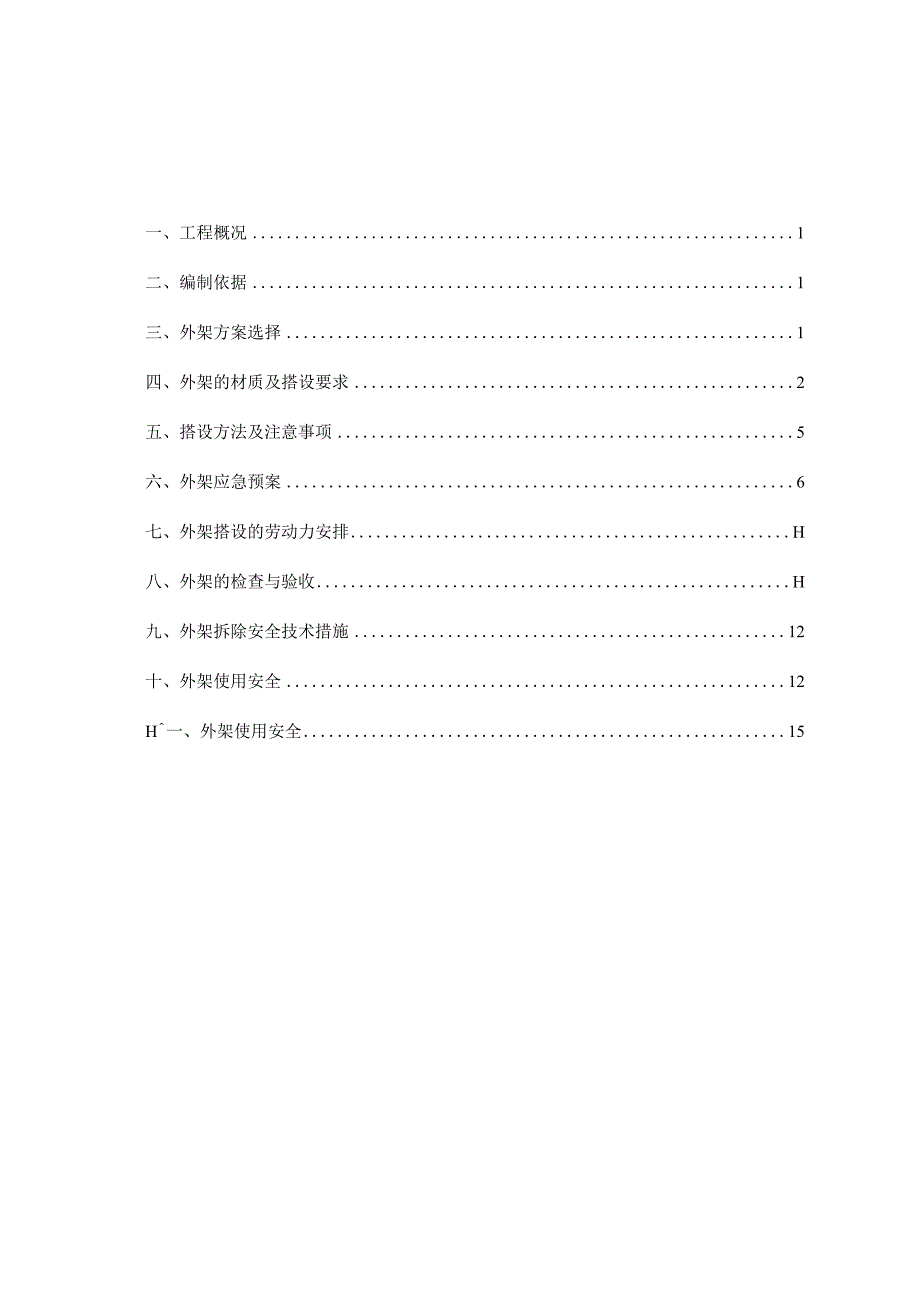

1、地下室外架安全专项施工方案编制:审核：审批：一、工程概况1二、编制依据1三、外架方案选择1四、外架的材质及搭设要求2五、搭设方法及注意事项5六、外架应急预案6七、外架搭设的劳动力安排H八、外架的检查与验收H九、外架拆除安全技术措施12十、外架使用安全12H一、外架使用安全15地下室外架安全专项施工方案一、工程概况1. 1整体概况项目位于湘潭市岳塘区芙蓉路北、晓塘路南、月华东路与月华西路之间。项目分为A、B两个地块，A地块主要为商业、甲级写字楼、酒店；B地块为住宅。是集购物、休闲、娱乐、餐饮、商务、社交于一体的一站式大型城市综合体。其占地256亩，总建筑面积88.6万m2,其中地上71.9万m2
2、,地下16.7万m2。1.2分项工程概况根据10#栋工程节点要求，为保证10#栋地下室至三层作业面满足安全生产需要，现根据现场情况在塔楼外围搭设双排落地外架，该工程需采用普通钢管扣件落地式架体现场搭设，10#栋地下室层高4.6米，首层层高5.35,二层层高5.3米，落地外架搭设总高度17.05米。二、编制依据1 .建筑施工扣件式钢管外架安全技术规范(JGJI30-2011)2 .建筑安装工程质量检验评定统一标准(GBJ30088)3 .建筑施工高处作业安全技术规范(JGJ802016)4 .建筑施工安全检查标准(JGJ592011)5 .直缝电焊钢管GB/T13793-20086 .建筑工程安
3、全生产管理条理7 .施工组织设计8 .10#栋地下室结构设计图三、外架的材质及搭设要求1、材料选择(1)、选用48*2.7mm厚的钢材强度等级Q235-A外架钢管，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯。外架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。(2)、安全网的技术要求必须符合GB5725-2009规定，方准进场使用。小孔安全网用作平网和兜网，其规格为P-36m;绿色密目安全网L-L86m,用作外挂立网。所有安全网使用有国家认证的生产厂家供货，安全网必须是阻燃的，进场要做防火试验和规定的物理
4、试验，不合格者不得进场验收。安全网在存放使用中，不得受有机化学物质污染或其它可能引起磨损的物品相混，当发现污染应进行冲洗，洗后自然干燥，使用中要防止电焊火花掉在网上。(3)、搭设架子前应对搭设所需钢管进行保养，除锈并统一涂色，外架立杆统一漆黄色，防护栏杆、剪刀撑统一漆红白间色。(4)、加固斜撑采用48*2.7钢管，其材质应符合现行国家标准碳素钢结构(GB/T700)中Q235A钢的要求。（5）、扣件的铸造件表面应光滑平整，不得有砂眼、缩孔、裂纹、浇冒口残余缺陷，表面粘砂应清楚干净；冲压件不得有毛刺、裂纹、氧化皮等缺陷。扣件的各焊缝应饱满，不得有未焊透、夹砂、咬肉、裂纹等缺陷。2、外架搭设要求（
5、1）、立杆1）内排立杆固定在筏板上，外排立杆底部设置飞机撑（便于商铺基础施工），飞机撑采用直径不小于25mm钢筋双面焊接连接，飞机撑长度1米,伸入筏板50Onm1,外架搭设范围详见附图。内立杆采用100X100mm模板块做垫板。要求相邻立杆的对接扣件不得在同一步距内。下端第一根立杆用6m杆和3m杆间隔交错布置。2）立杆纵距1.5米，立杆横距0.9米，立杆步距1.8米。双排单立杆,钢管类型为48*2.7mmo3）立杆垂直度偏差不得大于架高的1/300,其全高偏差不大于35mm。4）立杆接头必须采取用对接扣件对接，对接搭接应符合以下要求：立杆上的对接扣件应交错布置，两相邻立杆接头不应设在同步同跨内
6、，不同跨两个相邻接头在水平错开的距离不应小于500mm,各接头中心距主节点的距离不应大于步距的l3o5）立杆搭接接头必须采用对接扣件连接。6）在结构转角处立杆必须与横杆形成井字式转角连接。（2）、水平杆1）大横杆设于小横杆之上，在立杆内侧，采用直角扣件与立杆扣紧；在每步距内，外侧居中位置（0.9米）增设1道水平腰杆。2)大横杆采用对接扣件连接。在铺脚手板该层增加一道大横杆，作为脚手板支撑。(3)、小横杆1)小横杆两端应采用直角扣件固定在大横杆之上。2)每一主节点(即立杆、大横杆交汇处)处必须设置一小横杆，并采用直角扣件扣紧在大横杆下，该杆轴线偏离主节点的距离不应大于150mm,外伸长度不小于1
7、00mm,操作层上非主节点处的小横杆宜根据脚手板的需要等间距设置，最大间距不应大于立杆间距的l2o(4)、连墙杆由于架体处于地下室外墙部位，不便预埋钢管预埋连墙件，现场采用抱梁抱柱方式进行连墙件拉设，三步两跨方式设置。(5)Z字撑为保证架体安全稳定性，防止架体发生倾斜，须在两立杆之间搭设Z字撑，要求上下贯通，每隔三跨设置一道Z字撑，详见附图。(6)、剪刀撑1)依据建筑施工扣件式钢管外架安全技术规范(JGJI30-2011)中的要求，需设置竖向连续剪刀撑。2）每道剪刀撑宽度为4跨，剪刀撑与地面的倾角为50,详见附图。3）剪刀撑应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线
8、距主节点的距离不应大于150mm,剪刀撑的自由长度不应大于1500mmo4）剪刀撑的交叉接头处必须采用搭接，搭接长度1米，扣件不得少于3个。5）剪刀撑的斜杆除两端用旋转扣件与外架的立杆或小横杆扣紧外，在其中间增设2-4个扣结点。三个以上扣件四、搭设方法及注意事项1、搭设步骤铺设垫木板一弹线、安装飞机撑一立杆定位一摆放扫地杆一竖立杆并与扫地杆扣紧f装扫地小横杆，并与立杆和扫地杆扣紧f装第一步大横杆并与各立杆扣紧f安第一步小横杆f安第二步大横杆f安第二步小横杆f加设斜撑杆，上端与第二步大横杆扣紧一安第三、四步大横杆和小横杆一加设斜撑杆，上端与第四步大横杆扣紧f接立杆f安装Z字撑f加设剪刀撑f铺设脚
9、手板，绑扎防护及挡脚板f立挂安全网。2、搭设注意事项（1）开始搭设第一步立杆时，应每隔6跨设置一根抛撑，直至小横杆与柱内杆连接稳定后，方可根据情况拆除。（2）同一步大横杆必须四周交圈，用直角扣件与内、外立杆固定；（3）随搭随校正杆件的垂直度和水平偏差，同时适度拧紧扣件，连接大横杆的对接扣件，开口应朝架子内侧，螺栓要向上。（4）单排架的水平杆、立杆相交处伸出端头，均要保证IoOmm,防止杆件滑脱。（5）剪刀撑的搭设要将一根斜杆扣在小横杆的伸出部分上，斜杆两端扣件与立杆节点的距离不大于200mmo最下面的斜杆与立杆的连接点离底不大于500mmo（6）外架应满铺脚手板，外架外侧设防护栏杆一道和挡脚板
10、一道，栏杆上皮高0.9m,挡脚板高度为180mm,栏杆上布设密目防护网。六、外架应急预案1、概况外架搭设施工可能发生高空坠落、架体坍塌、物体打击等事故。本预案针对上述可能发生的高空坠落、架体坍塌、物体打击紧急情况的应急准备和响应。2、机构设置及职责为应对可能发生的事故，做到快速反应、救援，项目部成立应急救援小组。由项目经理陈晓任组长，负责事故现场指挥，统筹安排等。具体设置如下：陈晓（项目经理）一一组长，负责协调指挥工作；尹超利（执行经理）、宋启华（生产经理）、张振宇（安全总监）、张鹏（技术负责）一一副组长，负责现场施工指挥，技术交底；周后安、黄勇、石庆国等三人（安全员）一一组员，负责现场安全检
11、查工作；彭晓东、危远鹏、张青松等（施工员）一一组员，负责现场协调昱丰源劳务架子工班长一一组员，负责现场具体施工；具体分工如下：（1）尹超利负责立即组织人员抢救伤员。（2）张振宇负责组织人员进行事故处理及调查。（3）周后安负责立即同附近的医院进行联系，说明详细事故地点、事故情况，并派人到路口接应。（4）李亮亮（施工员）、何大同、架子工班长负责现场物资、车辆的调度。3、应急救援工作程序(1)当事故发生时小组成员立即向组长汇报，由组长陈晓立即上报公司，必要时向当地政府相关部门，以取得政府部门的帮助。(2)由应急救援领导小组，组织项目部全体员工投入事故应急救援抢险工作中去，尽快控制险情蔓延，并配合、协
12、助事故的处理调查工作。(3)事故发生时，组长或其他成员不在现场时，由在现场的其他组员作为临时现场救援负责人负责现场的救援指挥安排。(4)项目部指定由周后安负责事故的收集、统计、审核和上报工作，并严格遵守事故报告的真实性和时效性。4、救援方法(1)高空坠落应急救援方法：1)现场只有1人时应大声呼救;2人以上时,应有1人或多人去打“120”急救电话及马上报告应急救救援领导小组抢救。2)仔细观察伤员的神志是否清醒、是否昏迷、休克等现象，并尽可能了解伤员落地的身体着地部位，和着地部位的具体情况。3)如果是头部着地，同时伴有呕吐、昏迷等症状，很可能是颅脑损伤，应该迅速送医院抢救。如发现伤者耳朵、鼻子有血
13、液流出，千万不能用手帕棉花或纱布去堵塞，以免造成颅内压增高或诱发细菌感染，会危及伤员的生命安全。4)如果伤员腰、背、肩部先着地，有可能造成脊柱骨折，下肢瘫痪，这时不能随意翻动，搬动是要三个人同时同一方向将伤员平直抬于木板上，不能扭转脊柱，运送时要平稳，否则会加重伤情。(2)坍塌应急救援方法：1）当发生外架坍塌事故时，立即组织人员及时抢救，防止事故扩大，在有伤亡的情况下控制好事故现场；2）报120急救中心，到现场抢救伤员。（应尽量说清楚伤员人数、情况、地点、联系电话等，并派人到路口等待）；3）急报项目部应急救援小组、公司和有关应急救援单位，采取有效的应急救援措施；4）清理事故现场，检查现场施工人
14、员是否齐全，避免遗漏伤亡人员，把事故损失控制到最小；5）预备应急救援工具：切割机、起重机、药箱、担架等。（3）物体打击应急救援方法：当物体打击伤害发生时，应尽快将伤员转移到安全地点进行包扎、止血、固定伤肢，应急处理以后及时送医院治疗。1）止血：根据出血种类，采用加压包止血法、指压止血法、堵塞止血法和止血带止血法等。2）对伤口包扎：以保护伤口、减少感染，压迫止血、固定骨折、扶托伤肢，减少伤痛。3）对于头部受伤的伤员，首先应仔细观察伤员的神志是否清醒，是否昏迷、休克等，如果有呕吐、昏迷等症状，应迅速送医院抢救，如果发现伤员耳朵、鼻子有血液流出，千万不能用手巾棉花或纱布堵塞，因为这样可能造成颅内压增
15、高或诱发细菌感染，会危及伤员的生命安全。4）如果是轻伤，在工地简单处理后，再到医院检查；如果是重伤，应迅速送医院救治。5、小组成员联系电话、医院及急救电话成员职务联系电话尹超利项目经理13298692973宋启华生产经理18684658169张振宇安全总监18674853689张鹏技术负责人18673214118彭晓东施工员18684658169张青松施工员13755053603危远踊施工员18684831758周后安安全员18570637279湘潭市第一人民医院联系电话0731-58669005（现场最近医院，约L5公里距离）紧急救援电话：火警：119急救：120报警：110拨打电话报告时，不要惊慌，必须讲清事故情况和已采取的措施，让救护人员做好急救准备，讲清事故发生地点、附近特征，单位名称，负责人姓名、电话；报告程序：逐级也可越级。七、外架搭设的劳动力安排1、建立由项目经理、施工员、安全员、搭设技术员组成的管理机构，搭设负责人负有指挥、调配、检查的直接责任。2、外架的搭设
