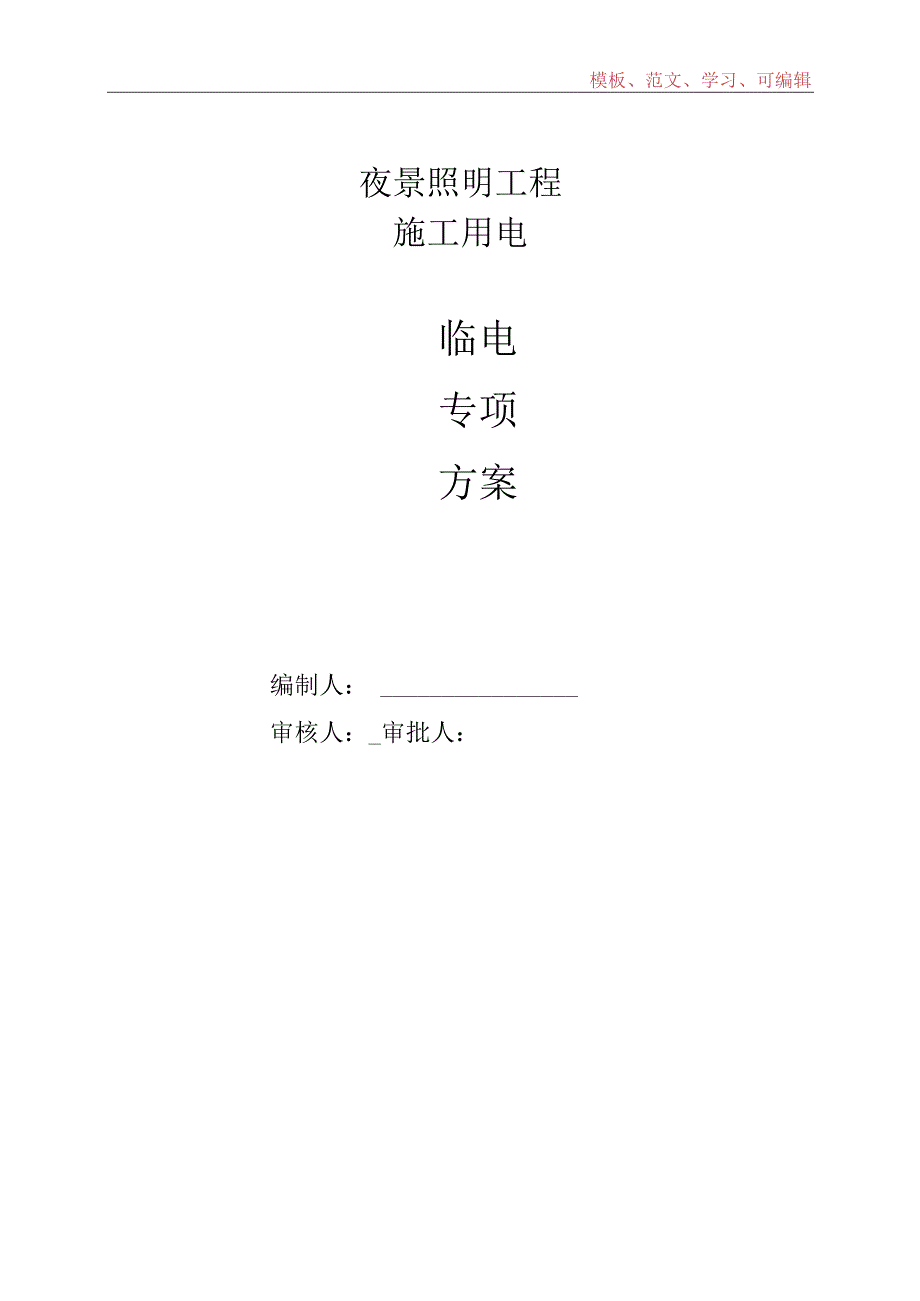

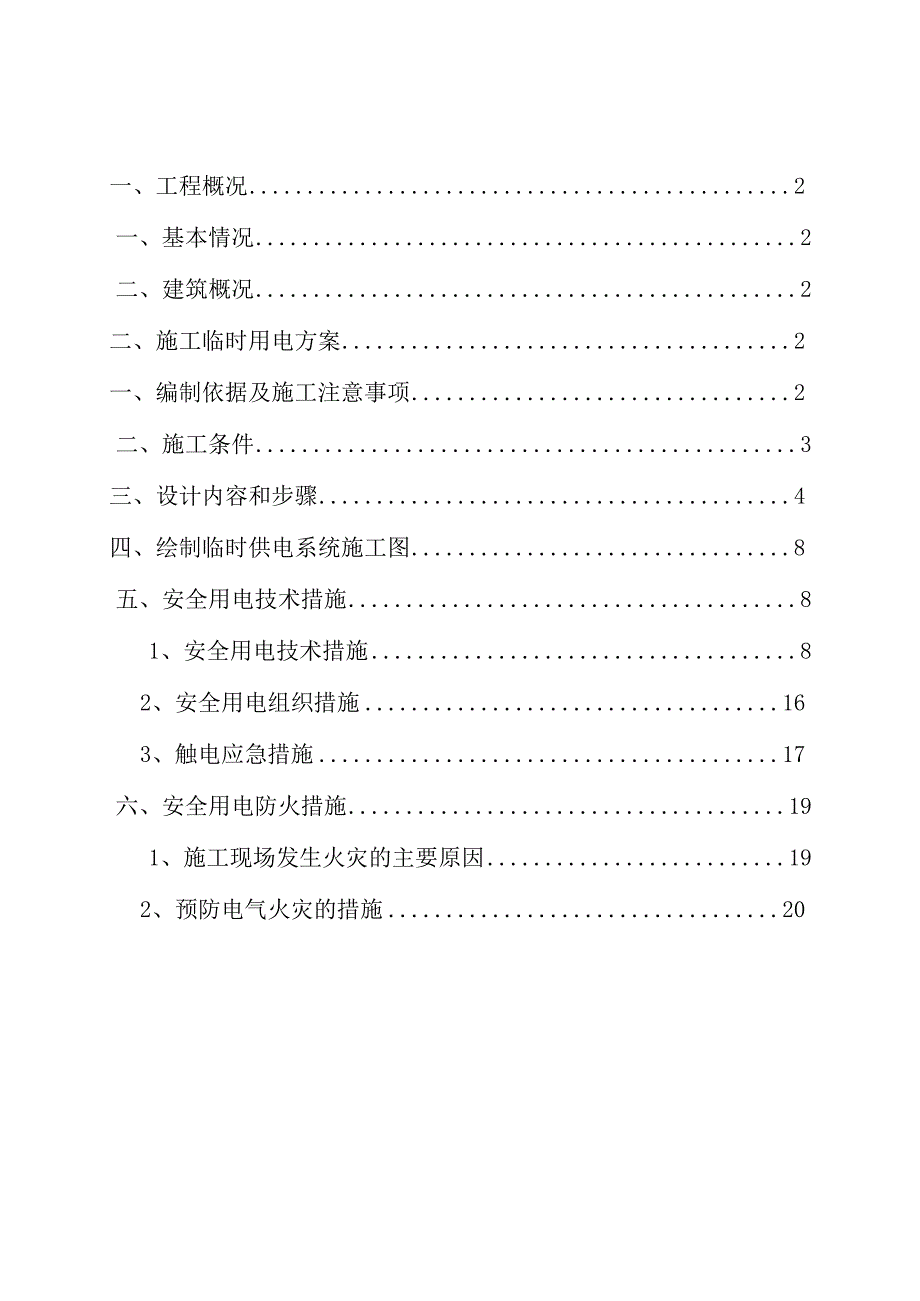

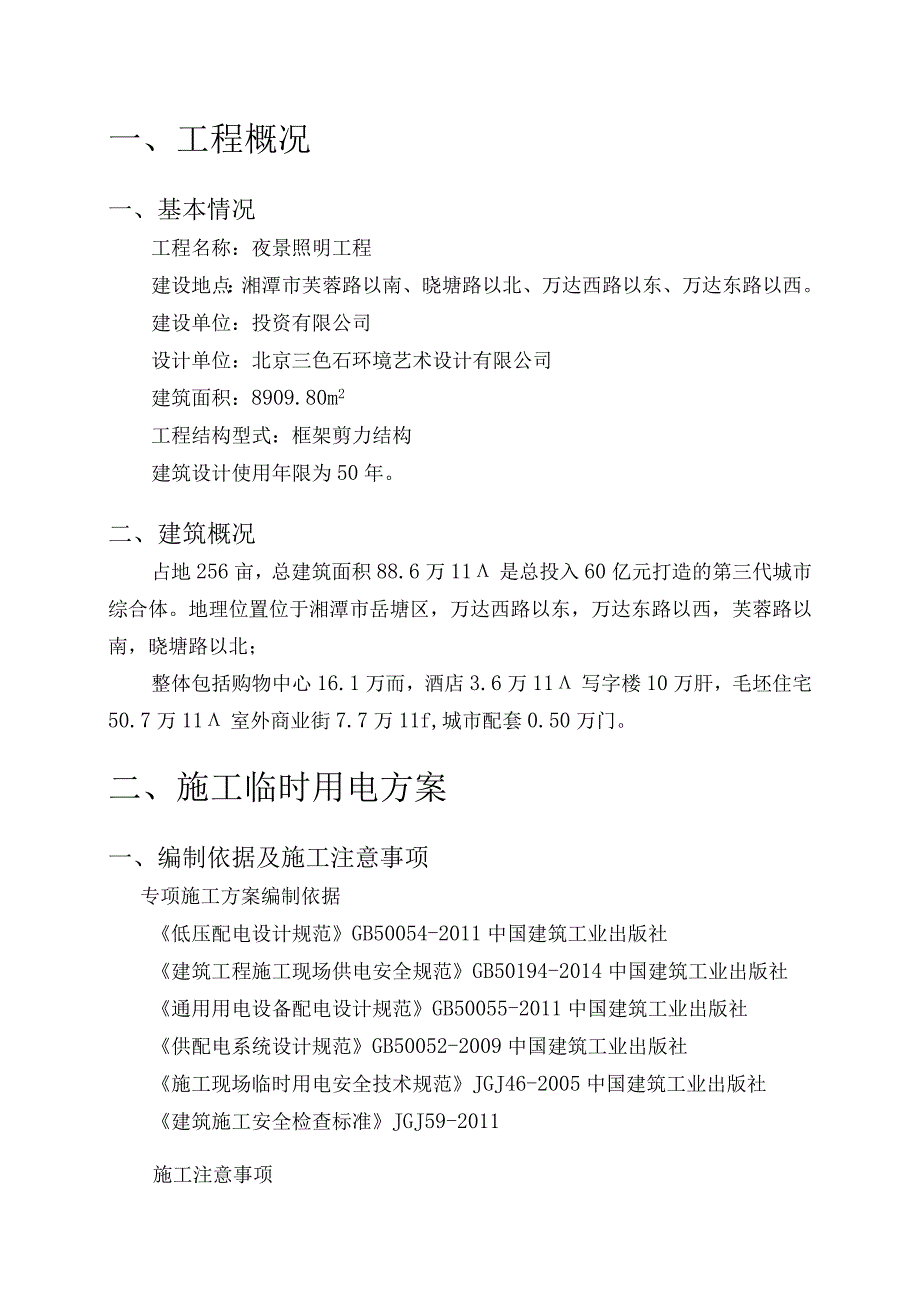

1、模板、范文、学习、可编辑夜景照明工程施工用电临电专项方案编制人：审核人：_审批人：一、工程概况2一、基本情况2二、建筑概况2二、施工临时用电方案2一、编制依据及施工注意事项2二、施工条件3三、设计内容和步骤4四、绘制临时供电系统施工图8五、安全用电技术措施81、安全用电技术措施82、安全用电组织措施163、触电应急措施17六、安全用电防火措施191、施工现场发生火灾的主要原因192、预防电气火灾的措施20一、工程概况一、基本情况工程名称：夜景照明工程建设地点：湘潭市芙蓉路以南、晓塘路以北、万达西路以东、万达东路以西。建设单位：投资有限公司设计单位：北京三色石环境艺术设计有限公司建筑面积：890
2、9.80m2工程结构型式：框架剪力结构建筑设计使用年限为50年。二、建筑概况占地256亩，总建筑面积88.6万11是总投入60亿元打造的第三代城市综合体。地理位置位于湘潭市岳塘区，万达西路以东，万达东路以西，芙蓉路以南，晓塘路以北；整体包括购物中心16.1万而，酒店3.6万11写字楼10万肝，毛坯住宅50.7万11室外商业街7.7万11f,城市配套0.50万门。二、施工临时用电方案一、编制依据及施工注意事项专项施工方案编制依据低压配电设计规范GB50054-2011中国建筑工业出版社建筑工程施工现场供电安全规范GB50194-2014中国建筑工业出版社通用用电设备配电设计规范GB50055-2
3、011中国建筑工业出版社供配电系统设计规范GB50052-2009中国建筑工业出版社施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社建筑施工安全检查标准JGJ59-2011施工注意事项1、临时施工用电在施工前，要做好安全技术交底，技术交底资料必须完备、可靠，能明确显示出交底日期、讨论意见和交底与被交底人的签字名单；2、做好电工维修工作记录，工程竣工后详细记录拆除临时用电工程的时间，工作人员、拆除程序、拆除方法和采取的安全防护措施；3、施工现场临时用电的接地与防雷，按照JGJ46-2005施工现场临时用电安全技术规范的规定，必须做好重复接地，用电保护零线和防雷接地线必须专设，以
4、保证用电安全；4、临时用电导线截面和对地高度、安全距离、档距要求，必须达到临时用电规范；5、电源箱、开关箱的安装高度、底边距地面高度必须符合国家规范要求，一般为L3-1.5m,对于移动式配电箱、开关箱来说其下底面的安装高度为06T.50箱内必须装设断路器和漏电开关安全保护器，箱体要有门、有锁、有防雨、防风措施，并做好编号和接零；6、施工现场用手持电动工具和电动机械应符合产品的国家标准、专业标准和安全技术规程，必须通过有关主管部门鉴定，产品必须经当地产品质量监督部门及其以上部门检测11认可，必须提供产品合格证、说明书；7、现场施工的各类施工机械，必须一机一闸一漏电保护，做好接零保护；8、施工现场
5、用电工具应按GB3787-2006管理要求，建立帐卡登记造册,并建立工具使用、检查和维修的技术档案备查；二、施工条件施工现场用电量统计表：序号机具名称型号安装功率(kW)数量合计功率(kW)1切割机SQ-4002.236.62手提电锯FT-50VA0.531.53电缆绞磨机STT-8693.6310.84博世冲击钻GSB20-20.361.85交流焊机ZXE1-2504.5296电动螺丝刀BL-825L0.06201.2三、设计内容和步骤1、现场勘探及初步设计：(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电，
6、每日必须附有日检记录和使用情况描述。(3)根据施工现场用电设备布置情况，有总包二级配电箱取电到三级箱采用导线空气明敷敷设，干线采用空气明敷线路敷设，用电器导线采用空气明敷架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。(4)按照JGJ46-2005规定制定施工组织设计，接地电阻RW4Q。2、确定用电负荷：(1)、切割机KX=O.3Cos=0.7tg=1.02Pjs=0.32.23=1.98kWQjs=PjStg=l.981.02=2.2kvar(2)、手提电锯Kx=0.6Cos=0.6tg=1.2Pjs=0.60.53=0.9kWQjs=PjsXtg=0
7、.91.2=0.08kva(3)、电缆绞磨机Kx=0.3Cos=0.7tg=1.02Pjs=0.33.63=3.24kWQjs=PjsXtg=3.241.02=3.3kvar(4)、博世冲击钻Kx=O.6Cos=O.65tg=1.17Pjs=0.60.36=1.08kWQjs二Pjstg=0.151.02=1.26kvar(5)、交流焊机Kx=0.6Cos=0.53tg=1.6Pjs=0.64.52=5.4kWQjs二PjsXtg=1.951.33=8.64kvar(6)、电动螺丝刀Kx=0.35Cos=0.7tg=1.02Pjs=0.350.0620=O.42kWQjs二PjsXtg=0.4
8、2X1.02=0.42kvar(7)总的计算负荷计算，总箱同期系数取Kx=0.9总的有功功率Pjs=KxXPjs=0.9(1.98+0.9+3.24+1.08+5.4+0.42)=11.72kW总的无功功率Qjs=KxXQjs=0.9(2.2+0.08+3.3+1.26+8.64+0.42)=14.31kvar总的视在功率Sjs=(Pjs2+Qjs2)1/2=(11.722+14.312)1/2=18.4kVA总的计算电流计算Ijs=Sjs(1.732Ue)=18.4(1.7320.38)=27.9A3、由三级箱线路上导线截面至分配箱或开关箱内电气设备选择：在选择前应对照平面图和系统图先由用电
9、设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜芯聚氯乙烯绝缘电缆明敷，由室内到室外临时用电缆铜导线按机械强度的最小截面为2.5mm2o(1)、切割机开关箱至切割机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1)：i)计算电流Kx=0.3Cos=0.7tg=1.02Ijs=KxPe(l.732UeCos)=11.98/(1.7320.380.7)=4. 3Aii)选择导线选择BVR-3X2.5,电缆明敷时其安全载流量为12A。零时用电铜芯导线按机械强度的最小截面为2.5mm2,满足要求。iii)选择电气设备选择开
10、关箱内隔离开关NALFI2-6A170RE,漏电保护器为DZ47LE-63-6A。(2)、手提电锯开关箱至自手提电锯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1)：i)计算电流Kx=0.6Cos=0.6tg=1.2Ijs=KxP(1.732XUeCos)=l0.9(1.7320.38X0.85)二2.27Aii)选择导线选择BVR-3X2.5,电缆明敷时其安全载流量为12A。零时用电铜芯导线按机械强度的最小截面为2.5mm2,满足要求。iii)选择电气设备选择开关箱内隔离开关NALFI2-6A170RE,漏电保护器为DZ47LE-63-6A。(3)、电缆绞磨机开关箱至电缆
11、绞磨机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1)：i)计算电流Kx=0.3Cos=0.7tg=1.02Ijs=KxP(1.732UeCos)=1X3.24/(1.7320.380.7)二7.03Aii)选择导线选择BVR-3X2.5,电缆明敷时其安全载流量为12A。零时用电铜芯导线按机械强度的最小截面为2.5mm2,满足要求。iii)选择电气设备选择开关箱内隔离开关NALFI2-6A170RE,漏电保护器为DZ47LE-63-6A。(4)、博世冲击钻开关箱至博世冲击钻导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1)：i)计算电流Kx=0.6Cos=
12、0.65tg=1.17Ijs=KxP(l.732UeCos)=11.08/(1.7320.380.7)二2. 52Aii)选择导线选择BVR-3X2.5,电缆明敷时其安全载流量为12A。零时用电铜芯导线按机械强度的最小截面为2.5mm2,满足要求。iii)选择电气设备选择开关箱内隔离开关NALFI2-6A170RE,漏电保护器为DZ47LE-63-6A。零时用电铜芯导线按机械强度的最小截面为25mm2,满足要求。(5)、交流焊机开关箱至交流焊机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1)：i)计算电流Kx=0.6Cos=0.53tg=1.6IjS=KxPe/(1.732
13、UeCos)=15.4(1.7320.380.6)=15.5A选择BVR-3X4,电缆明敷时其安全载流量为20A。零时用电铜芯导线按机械强度的最小截面为2.5m2,满足要求。iii)选择电气设备选择开关箱内隔离开关NALFl2-20A170RE,漏电保护器为DZ47LE-63-20Ao(6)、电动螺丝刀开关箱至电动螺丝刀导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1)：i)计算电流Kx=0.35Cos=0.7tg=1.02IjS=KXXPe/(L732XUXCos)=l0.42(1.7320.38X0.7)二0.91Aii）选择导线选择BVR-3X2.5,电缆明敷时其安全载
14、流量为12A。零时用电铜芯导线按机械强度的最小截面为2.5mm2,满足要求。iii）选择电气设备相线芯线截面S（mm?）PE线最小截面（mm?）S16S1635S/2选择开关箱内隔离开关NALFI2-6A170RE,漏电保护器为DZ47LE-63-6A四、绘制临时供电系统施工图对于PE线的说明：根据规范施工现场临时用电安全技术规范（JGJ46-2005）5.L8的要求，PE线所用材质与相线、工作零线（N线）相同时，其最小截面应符合下表的规定：对PE线的截面选择要满足以上要求，在下面的供电系统图中不再注明PE线截面。临时供电系统图：详见附图（略）五、安全用电技术措施安全用电技术措施包括两个方向的内容：一是安全用电在技术上所采取的措施；二是为了保证安全用电和供电的可靠性在组织上所采取的各种措施，它包括各种制度的建立、组织管理等一系列内容。安全用电措施应包括下列内容：1、安全用电技术措施(I)、保护接地是指将电气设备不带电的金属外壳与接地极之间做可靠的电气连接。它的作用是当电气设备的金属外壳带电时，如果人体触及此外壳时，由于人体的电阻远大于接地体电阻，则大部分电流经接地体流入大地，而流经人体的电流很小。这时只要适当控制接地电阻(一般不大于4。)，就可减少
