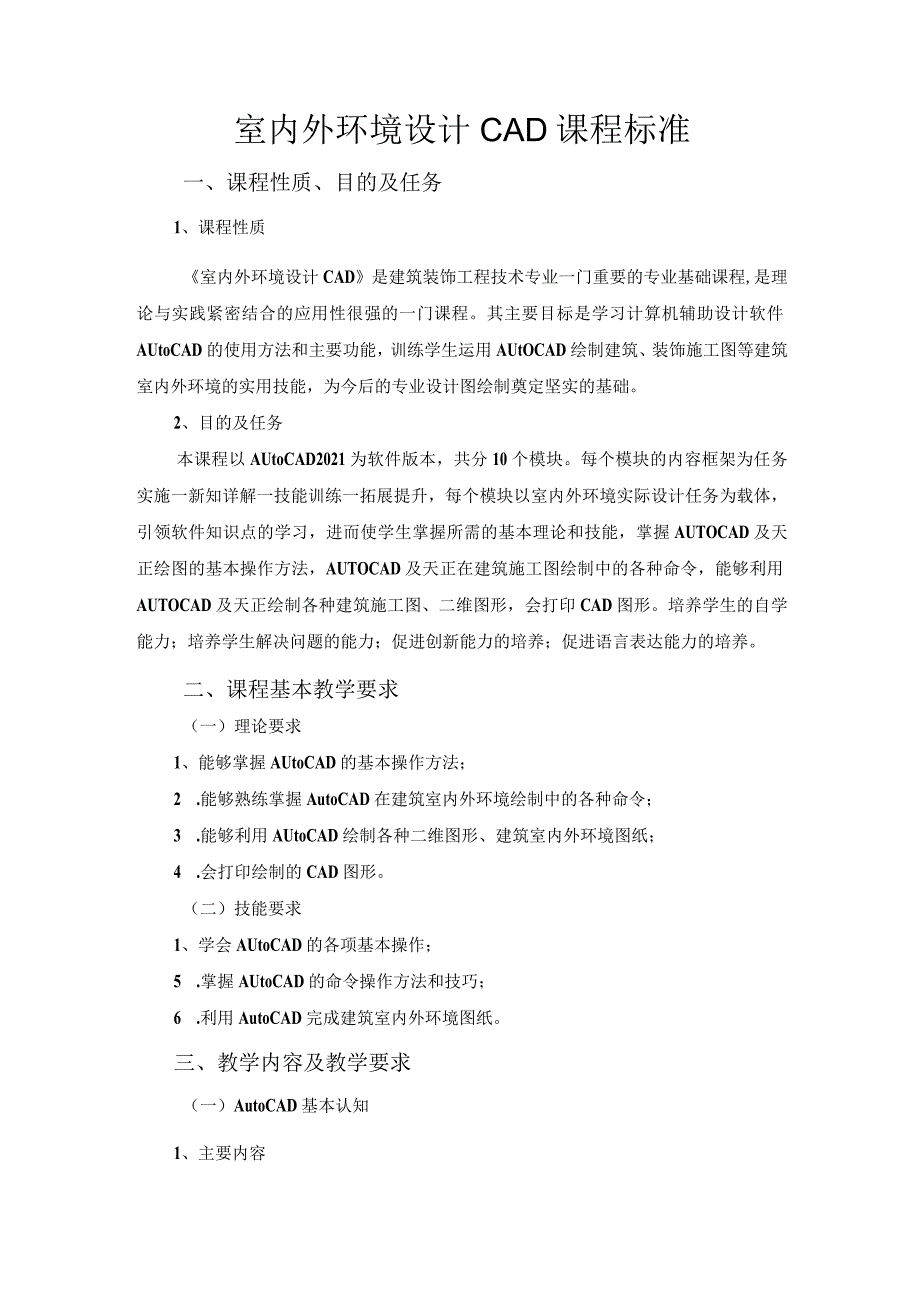

1、室内外环境设计CAD课程标准一、课程性质、目的及任务1、课程性质室内外环境设计CAD是建筑装饰工程技术专业一门重要的专业基础课程,是理论与实践紧密结合的应用性很强的一门课程。其主要目标是学习计算机辅助设计软件AUtoCAD的使用方法和主要功能，训练学生运用AUtOCAD绘制建筑、装饰施工图等建筑室内外环境的实用技能，为今后的专业设计图绘制奠定坚实的基础。2、目的及任务本课程以AUtoCAD2021为软件版本，共分10个模块。每个模块的内容框架为任务实施一新知详解一技能训练一拓展提升，每个模块以室内外环境实际设计任务为载体，引领软件知识点的学习，进而使学生掌握所需的基本理论和技能，掌握AUTOC
2、AD及天正绘图的基本操作方法，AUTOCAD及天正在建筑施工图绘制中的各种命令，能够利用AUTOCAD及天正绘制各种建筑施工图、二维图形，会打印CAD图形。培养学生的自学能力；培养学生解决问题的能力；促进创新能力的培养；促进语言表达能力的培养。二、课程基本教学要求（一）理论要求1、能够掌握AUtoCAD的基本操作方法；2 .能够熟练掌握AutoCAD在建筑室内外环境绘制中的各种命令；3 .能够利用AUtoCAD绘制各种二维图形、建筑室内外环境图纸；4 .会打印绘制的CAD图形。（二）技能要求1、学会AUtoCAD的各项基本操作；5 .掌握AUtoCAD的命令操作方法和技巧；6 .利用AutoC

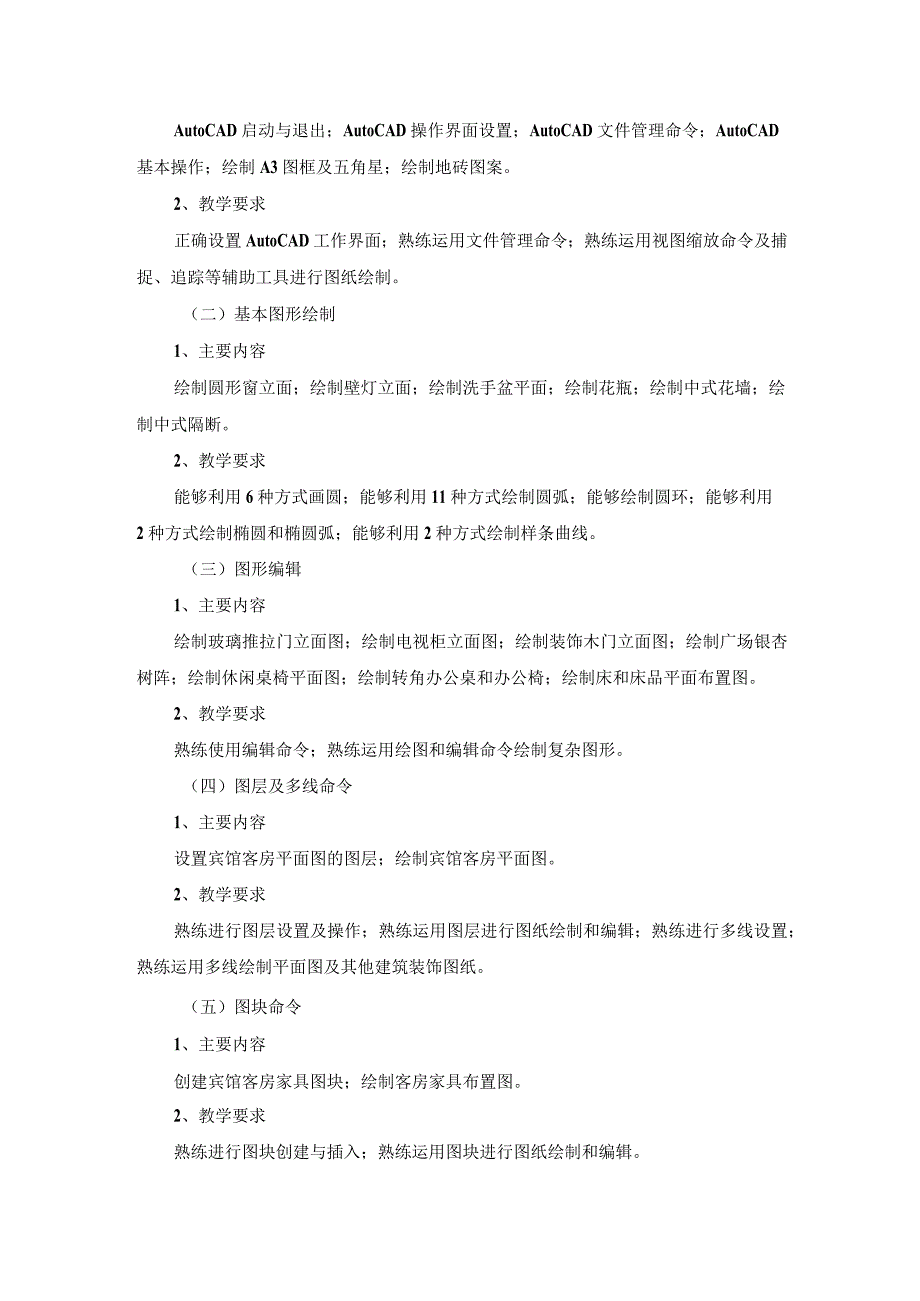

3、AD完成建筑室内外环境图纸。三、教学内容及教学要求（一）AutoCAD基本认知1、主要内容AutoCAD启动与退出；AutoCAD操作界面设置；AutoCAD文件管理命令；AutoCAD基本操作；绘制A3图框及五角星；绘制地砖图案。2、教学要求正确设置AutoCAD工作界面；熟练运用文件管理命令；熟练运用视图缩放命令及捕捉、追踪等辅助工具进行图纸绘制。（二）基本图形绘制1、主要内容绘制圆形窗立面；绘制壁灯立面；绘制洗手盆平面；绘制花瓶；绘制中式花墙；绘制中式隔断。2、教学要求能够利用6种方式画圆；能够利用11种方式绘制圆弧；能够绘制圆环；能够利用2种方式绘制椭圆和椭圆弧；能够利用2种方式绘制样
4、条曲线。（三）图形编辑1、主要内容绘制玻璃推拉门立面图；绘制电视柜立面图；绘制装饰木门立面图；绘制广场银杏树阵；绘制休闲桌椅平面图；绘制转角办公桌和办公椅；绘制床和床品平面布置图。2、教学要求熟练使用编辑命令；熟练运用绘图和编辑命令绘制复杂图形。（四）图层及多线命令1、主要内容设置宾馆客房平面图的图层；绘制宾馆客房平面图。2、教学要求熟练进行图层设置及操作；熟练运用图层进行图纸绘制和编辑；熟练进行多线设置；熟练运用多线绘制平面图及其他建筑装饰图纸。（五）图块命令1、主要内容创建宾馆客房家具图块；绘制客房家具布置图。2、教学要求熟练进行图块创建与插入；熟练运用图块进行图纸绘制和编辑。（六）图案填

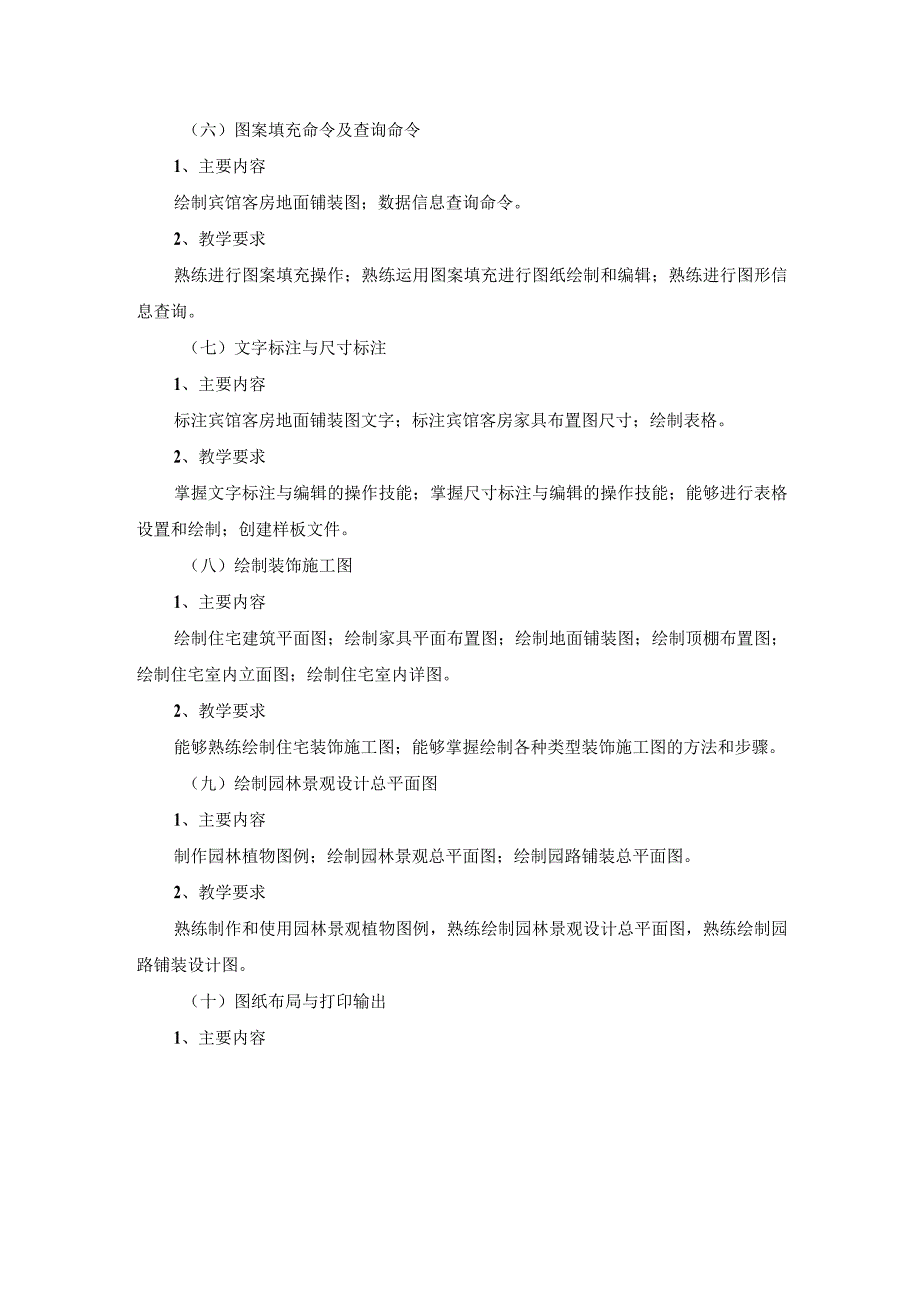

5、充命令及查询命令1、主要内容绘制宾馆客房地面铺装图；数据信息查询命令。2、教学要求熟练进行图案填充操作；熟练运用图案填充进行图纸绘制和编辑；熟练进行图形信息查询。（七）文字标注与尺寸标注1、主要内容标注宾馆客房地面铺装图文字；标注宾馆客房家具布置图尺寸；绘制表格。2、教学要求掌握文字标注与编辑的操作技能；掌握尺寸标注与编辑的操作技能；能够进行表格设置和绘制；创建样板文件。（八）绘制装饰施工图1、主要内容绘制住宅建筑平面图；绘制家具平面布置图；绘制地面铺装图；绘制顶棚布置图；绘制住宅室内立面图；绘制住宅室内详图。2、教学要求能够熟练绘制住宅装饰施工图；能够掌握绘制各种类型装饰施工图的方法和步骤。
6、（九）绘制园林景观设计总平面图1、主要内容制作园林植物图例；绘制园林景观总平面图；绘制园路铺装总平面图。2、教学要求熟练制作和使用园林景观植物图例，熟练绘制园林景观设计总平面图，熟练绘制园路铺装设计图。（十）图纸布局与打印输出1、主要内容模型空间与打印输出；布局与批量打印。2、教学要求正确设置打印样式管理器；通过模型空间打印建筑装饰施工图；通过布局打印建筑装饰施工图；通过布局批量打印AutoCAD图纸。四、学时分配本课程共54学时，其中理论教学18学时。序号教学内容总学时授课实践(一)AutoCAD基本认知AutoCAD启动与退出AutoCAD操作界面设置AutoCAD文件管理命令AutoCA
7、D基本操作绘制A3图框及五角星绘制地砖图案422（二）基本图形绘制绘制圆形窗立面绘制壁灯立面绘制洗手盆平面绘制花瓶绘制中式花墙绘制中式隔断826（三）图形编辑绘制玻璃推拉门立面图绘制电视柜立面图绘制装饰木门立面图624绘制广场银杏树阵绘制休闲桌椅平面图绘制转角办公桌和办公椅绘制床和床品平面布置图624（四）图层及多线命令设置宾馆客房平面图的图层绘制宾馆客房平面图413图块命令创建宾馆客房家具图块绘制客房家具布置图413（六）图案填充命令及查询命令绘制宾馆客房地面铺装图数据信息查询命令413（七）文字标注与尺寸标注标注宾馆客房地面铺装图文字标注宾馆客房家具布置图尺寸绘制表格413（八）绘制装饰施
8、工图绘制住宅建筑平面图绘制家具平面布置图422绘制地面铺装图绘制顶棚布置图绘制住宅室内立面图绘制住宅室内详图422（九）绘制园林景观设计总平面图制作园林植物图例绘制园林景观总平面图绘制园路铺装总平面图413(+)图纸布局与打印输出模型空间与打印输出布局与批量打印211合计541836五、课程标准说明1、本大纲适用于高职建筑装饰工程技术专业的课程教学;2、教学建议：本课程为教学做一体化课程，注重培养学生的实际操作能力。六、主要参考书目1徐幼光.环境艺术制图CADM.2版.上海:上海交通大学出版社,2019.2王立群.建筑工程CADM.北京：科学出版社，2018.3伍乐生.建筑装饰CAD实例教程及
9、上机指导M.北京：机械工业出版社，2015.4天工在线.中文版AutoCAD2019从入门到精通（实战案例版）M.北京：中国水利水电出版社，2020.5CAD/CAM/CAE技术联盟.AutoCAD2021中文版从入门到精通M.北京：清华大学出版社，2021.6韩亚利.计算机辅助设计之AUtoCADM,北京：中国农业大学出版社，2013.7付春涛，王国明，张立阳，等.环境艺术制图AUtoCADM.上海：海交通大学出版社，2014.8谢龙汉.AutoCAD2012建筑制图实例图解M.北京：清华大学出版社,2013.9陈淑君.CAD园林工程图制作M.北京：科学出版社，2020.10中华人民共和国住房和城乡建设部.房屋建筑制图统一标准:GB/T500012010S.北京：人民出版社.2010.11中华人民共和国住房和城乡建设部.建筑制图标准:GB/T50104-2010S.北京：中国计划出版社，2011.12中华人民共和国住房和城乡建设部.房屋建筑室内装饰装修制图标准:JGJ/T244-2011S.北京:中国建筑工业出版社，2012.13黄晓丽，仇务东.建筑CAD实例教程：中望CADM,北京：中国建材工业出版社，202L
