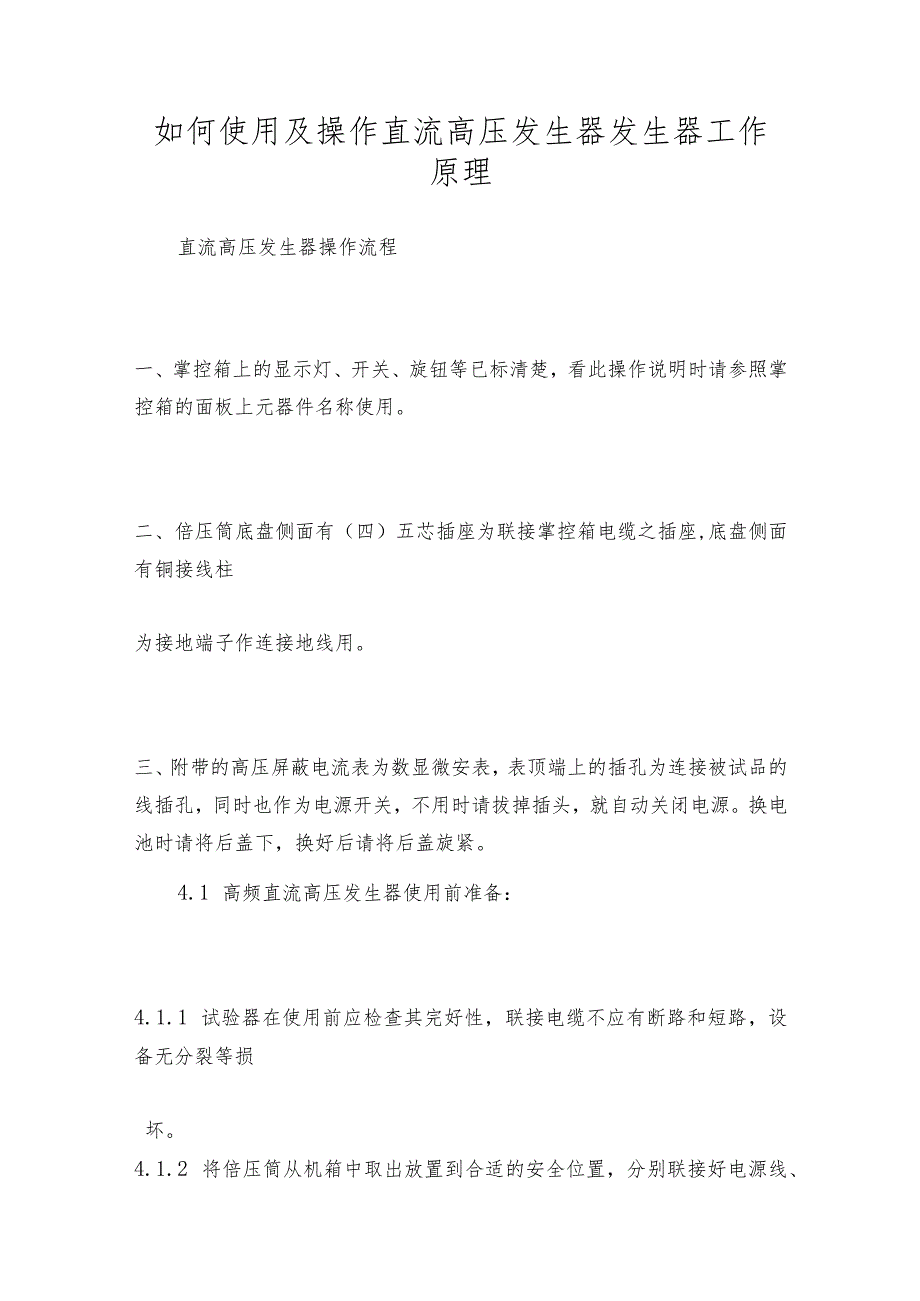

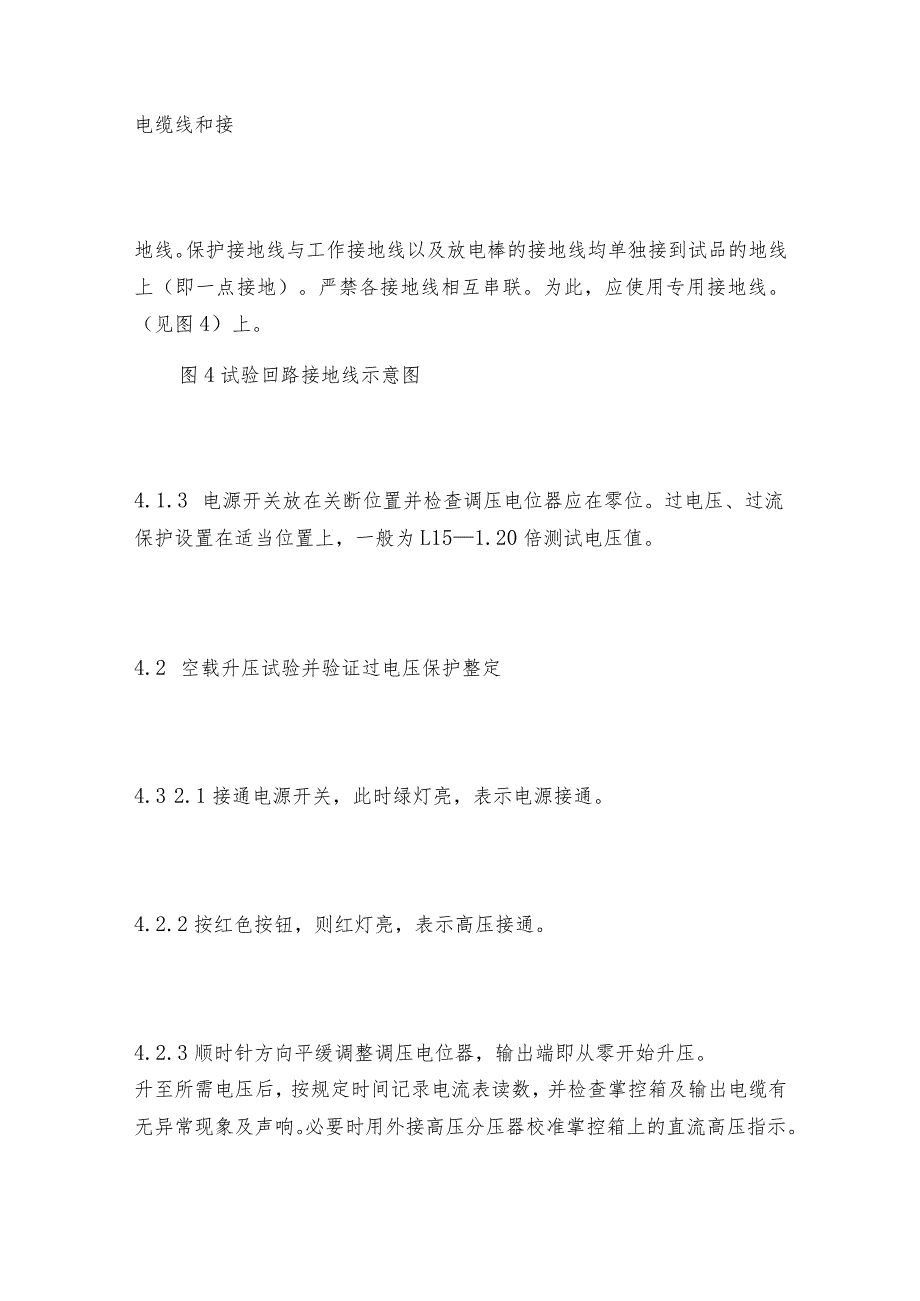

1、如何使用及操作直流高压发生器发生器工作原理直流高压发生器操作流程一、掌控箱上的显示灯、开关、旋钮等已标清楚，看此操作说明时请参照掌控箱的面板上元器件名称使用。二、倍压筒底盘侧面有（四）五芯插座为联接掌控箱电缆之插座,底盘侧面有铜接线柱为接地端子作连接地线用。三、附带的高压屏蔽电流表为数显微安表，表顶端上的插孔为连接被试品的线插孔，同时也作为电源开关，不用时请拔掉插头，就自动关闭电源。换电池时请将后盖下，换好后请将后盖旋紧。4.1 高频直流高压发生器使用前准备：4.1.1 试验器在使用前应检查其完好性，联接电缆不应有断路和短路，设备无分裂等损坏。4.1.2 将倍压筒从机箱中取出放置到合适的安全位
2、置，分别联接好电源线、电缆线和接地线。保护接地线与工作接地线以及放电棒的接地线均单独接到试品的地线上（即一点接地）。严禁各接地线相互串联。为此，应使用专用接地线。（见图4）上。图4试验回路接地线示意图4.1.3 电源开关放在关断位置并检查调压电位器应在零位。过电压、过流保护设置在适当位置上，一般为L151.20倍测试电压值。4.2 空载升压试验并验证过电压保护整定4.3 2.1接通电源开关，此时绿灯亮，表示电源接通。4.2.2按红色按钮，则红灯亮，表示高压接通。4.2.3顺时针方向平缓调整调压电位器，输出端即从零开始升压。升至所需电压后，按规定时间记录电流表读数，并检查掌控箱及输出电缆有无异常

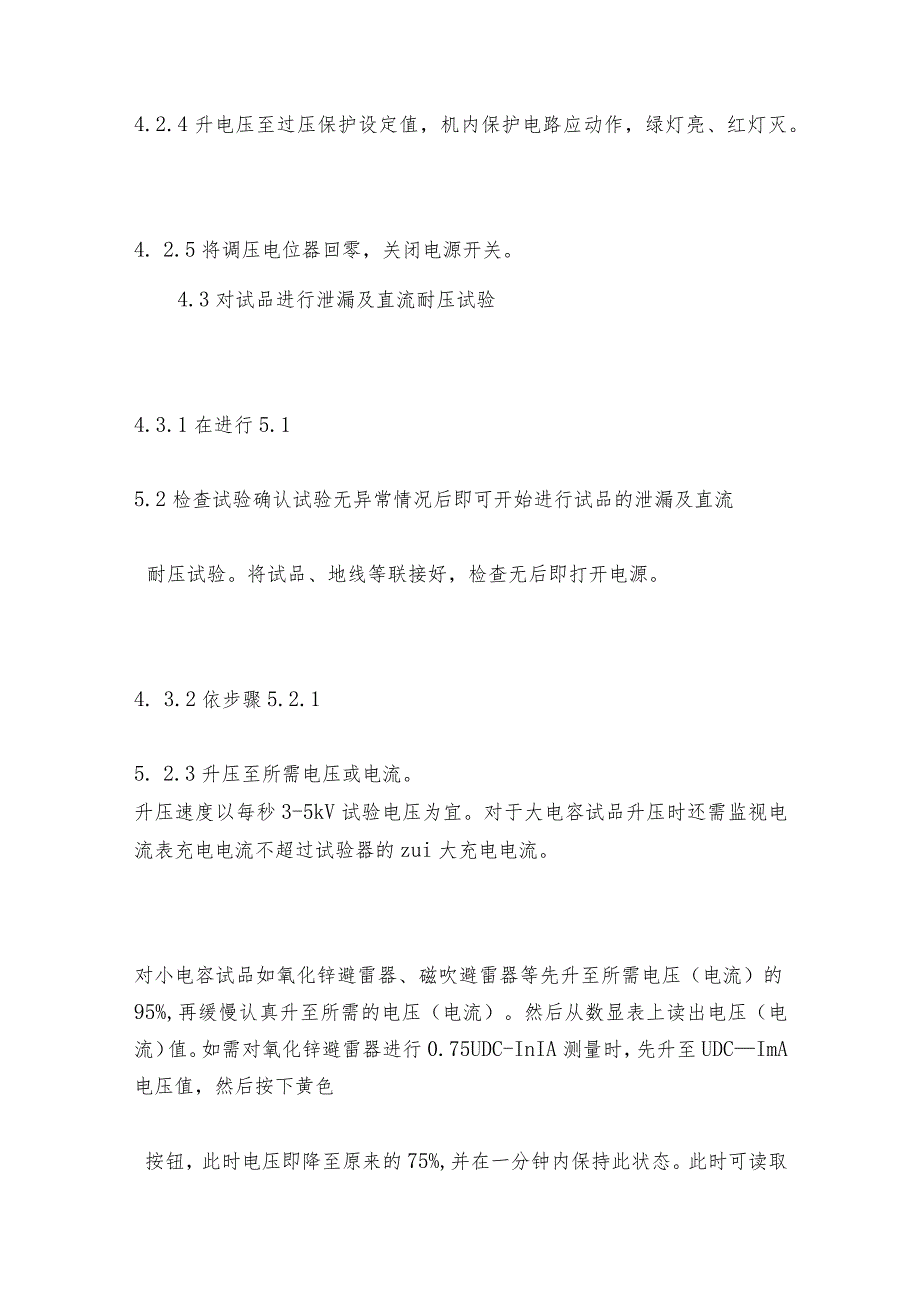

3、现象及声响。必要时用外接高压分压器校准掌控箱上的直流高压指示。4.2.4升电压至过压保护设定值，机内保护电路应动作，绿灯亮、红灯灭。4. 2.5将调压电位器回零，关闭电源开关。4.3对试品进行泄漏及直流耐压试验4.3.1在进行5.15.2检查试验确认试验无异常情况后即可开始进行试品的泄漏及直流耐压试验。将试品、地线等联接好，检查无后即打开电源。4. 3.2依步骤5.2.15. 2.3升压至所需电压或电流。升压速度以每秒3-5kV试验电压为宜。对于大电容试品升压时还需监视电流表充电电流不超过试验器的zui大充电电流。对小电容试品如氧化锌避雷器、磁吹避雷器等先升至所需电压（电流）的95%,再缓慢认
4、真升至所需的电压（电流）。然后从数显表上读出电压（电流）值。如需对氧化锌避雷器进行0.75UDC-InIA测量时，先升至UDCImA电压值，然后按下黄色按钮，此时电压即降至原来的75%,并在一分钟内保持此状态。此时可读取微安数。测量完毕后，调压电位器逆时针回到零，按下绿色按钮。需再次升压时按红色按钮即可。选择全自动氧化锌避雷器和油浸式变压器测量功能，可以直接自动测试。4.3.3试验完毕，将调压电位器逆时针回到零，按下绿色按钮，关闭电源开关。4.4高频直流高压发生器几种测量方法4.4.1一般测量时，当接好线后，先把联接试品的线悬空，升到试验电压后读取空试时的电晕和杂散电流I,然后接上试品升到试验
5、电压读取总电流II、试品泄漏电流：IO=IlI4.4.2当需要精密测量被试品泄漏电流时，则应在高压侧串入高压微安表（见图）。图5a微安表接入试品C高压侧接线图微安表必需有金属屏蔽，应接受屏蔽线与试品联接。高压引线的屏蔽引出应与仪表端的屏蔽紧密联接。假如要排出试品表面泄漏电流的影响可在试品高电位端用裸金属软线紧密绕几圈后与高压引线的屏蔽相联接（见图5b）。b排出试品C表面影响接线图4.4.3对氧化锌、磁吹避雷器等试品接地端可分开的情况下，也可接受在试品的底部（地电位侧）串入电流表进行测量的方式。但也必需使用屏蔽线（见图6a）o当要排出试品表面泄漏电流的影响，可用软的裸铜线在试品地电位端绕上几圈并
6、与屏蔽线的屏蔽相联接（见图6b）4.4.4试验完毕，将调压电位器逆时针回到零，按下绿色按钮，关闭电源开关。4.4.5对于氧化锌避雷器等小电容试品一般通过倍压筒内部测压电阻放电即可。而对电缆等大电容试品一般要待试品电压自放电至试验电压的20%以下，再通过配套的放电棒进行放电。待试品充分放电后并挂好接地线，才允许进行高压引线的拆除和更换接线工作。4.5保护动作后的操作在使用过程中发觉红灯灭，绿灯亮，直流高压下降，即为有关保护动作。此时应按下列步骤操作。4.5.1关闭电源开关，面板指示灯均不亮4.5.2将调压电位器退回零位。4.5.3一分钟后待机内低压电容器充分放电后才允许再次打开电源开关。重新进行
7、空载试验并查明情况后可再次升压试验。使用大电流发生器要注意这几点大电流发生器是行业在调试中需要大电流场所的必需设备，该装置具有使用维护和修理便利、性能优越使用安全牢靠、外型结构美观、坚固耐用、移动便利等特点。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维护和修理部门的必备设备。武汉恒盛兴大电流发生器接受先进的微处理技术，全部使用过程可提前进行设置，全中文界面，操作简单明白。全部测试项目设定后自动进行测试，无须人工干预。在使用大电流发生器的过程中需要注意以下几点:1 .测试工作不得少于两人，一人操作，一人监督操作，以确保安全。2 .外壳必需接地，不要由于低电压而忽视防备人身的安全事故。仪器
