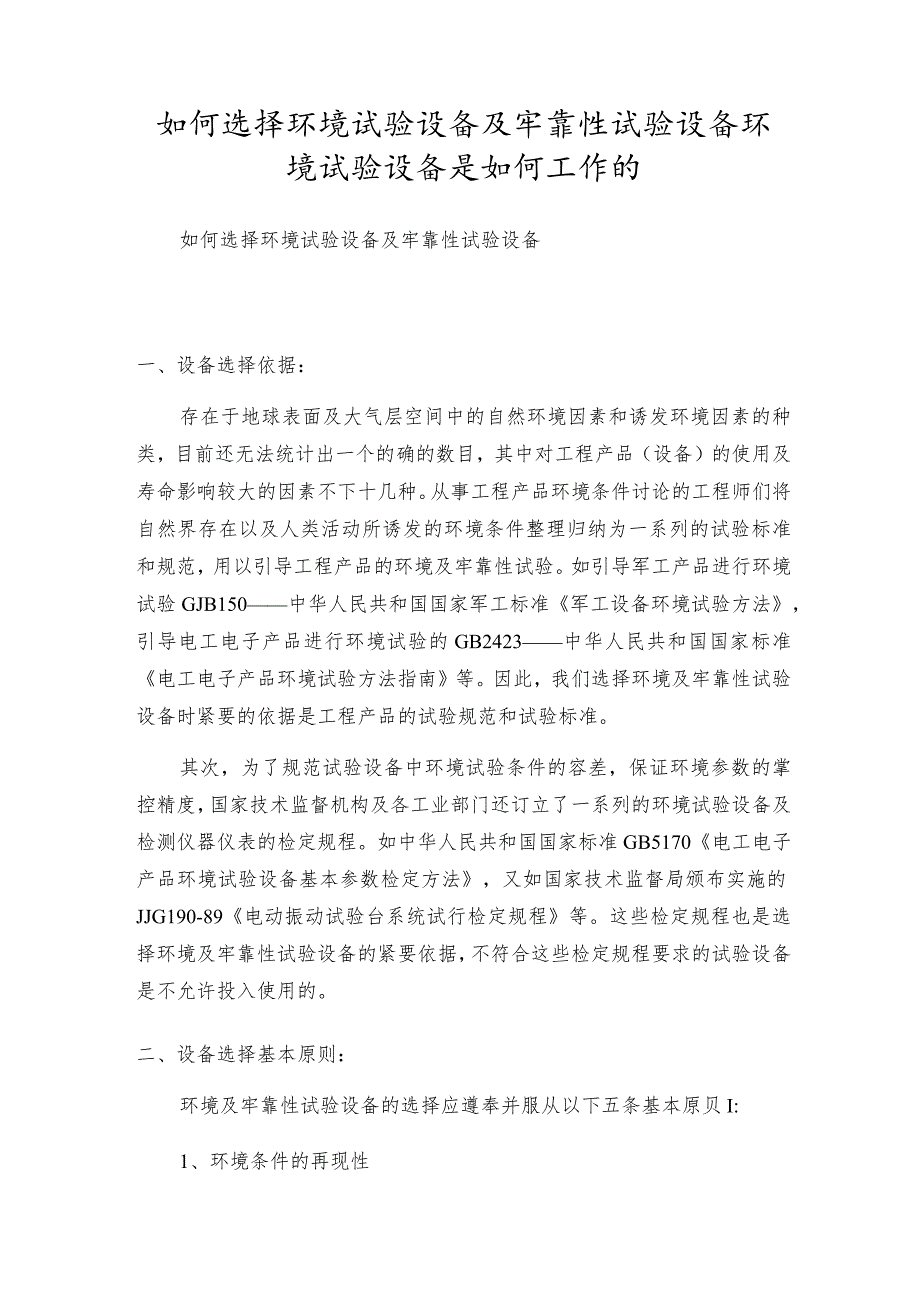

1、如何选择环境试验设备及牢靠性试验设备环境试验设备是如何工作的如何选择环境试验设备及牢靠性试验设备一、设备选择依据：存在于地球表面及大气层空间中的自然环境因素和诱发环境因素的种类，目前还无法统计出一个的确的数目，其中对工程产品（设备）的使用及寿命影响较大的因素不下十几种。从事工程产品环境条件讨论的工程师们将自然界存在以及人类活动所诱发的环境条件整理归纳为一系列的试验标准和规范，用以引导工程产品的环境及牢靠性试验。如引导军工产品进行环境试验GJB150中华人民共和国国家军工标准军工设备环境试验方法，引导电工电子产品进行环境试验的GB2423中华人民共和国国家标准电工电子产品环境试验方法指南等。因此

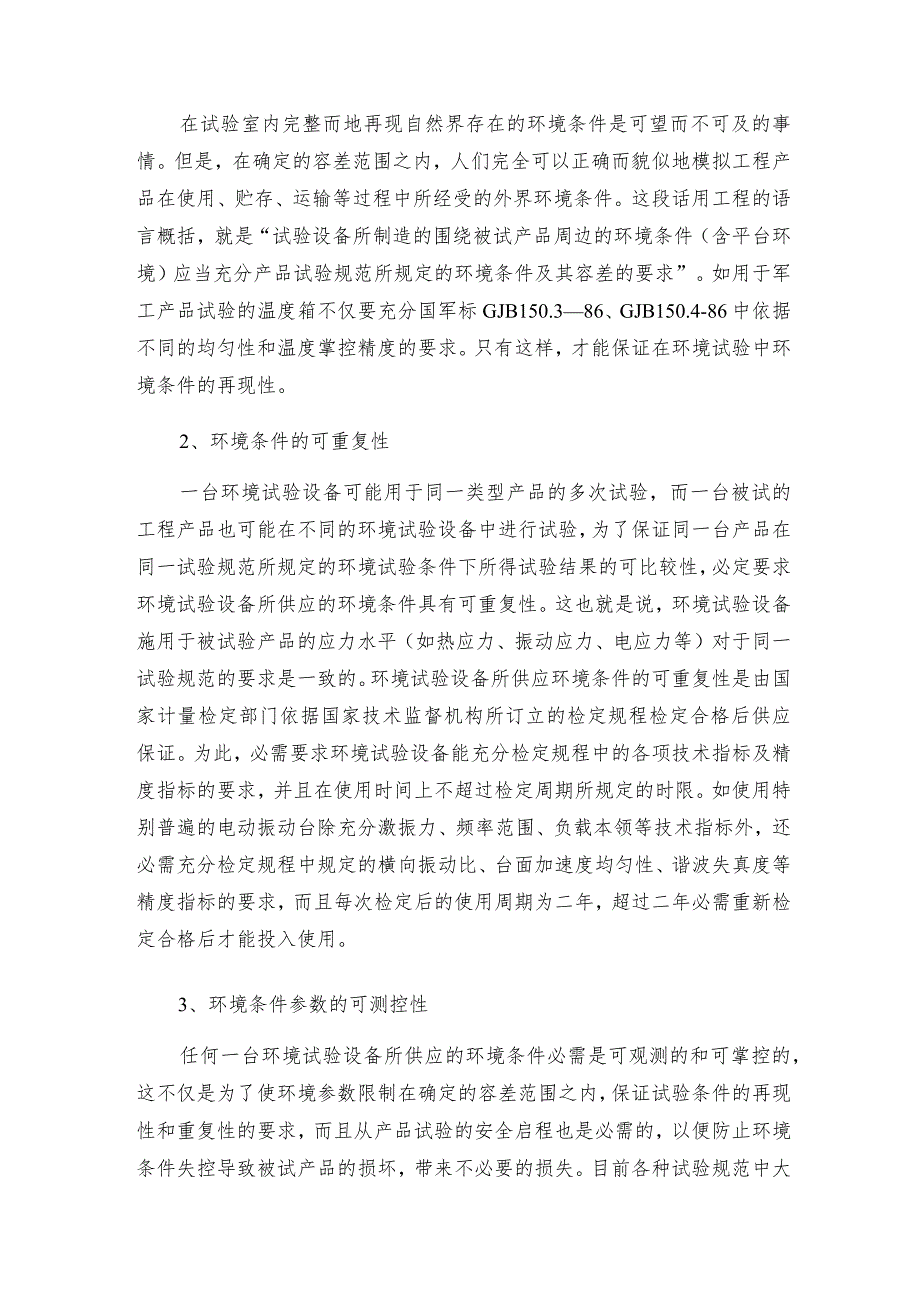

2、，我们选择环境及牢靠性试验设备时紧要的依据是工程产品的试验规范和试验标准。其次，为了规范试验设备中环境试验条件的容差，保证环境参数的掌控精度，国家技术监督机构及各工业部门还订立了一系列的环境试验设备及检测仪器仪表的检定规程。如中华人民共和国国家标准GB5170电工电子产品环境试验设备基本参数检定方法，又如国家技术监督局颁布实施的JJG190-89电动振动试验台系统试行检定规程等。这些检定规程也是选择环境及牢靠性试验设备的紧要依据，不符合这些检定规程要求的试验设备是不允许投入使用的。二、设备选择基本原则：环境及牢靠性试验设备的选择应遵奉并服从以下五条基本原贝I:1、环境条件的再现性在试验室内完整
3、而地再现自然界存在的环境条件是可望而不可及的事情。但是，在确定的容差范围之内，人们完全可以正确而貌似地模拟工程产品在使用、贮存、运输等过程中所经受的外界环境条件。这段话用工程的语言概括，就是“试验设备所制造的围绕被试产品周边的环境条件（含平台环境）应当充分产品试验规范所规定的环境条件及其容差的要求”。如用于军工产品试验的温度箱不仅要充分国军标GJB150.386、GJB150.4-86中依据不同的均匀性和温度掌控精度的要求。只有这样，才能保证在环境试验中环境条件的再现性。2、环境条件的可重复性一台环境试验设备可能用于同一类型产品的多次试验，而一台被试的工程产品也可能在不同的环境试验设备中进行试
4、验，为了保证同一台产品在同一试验规范所规定的环境试验条件下所得试验结果的可比较性，必定要求环境试验设备所供应的环境条件具有可重复性。这也就是说，环境试验设备施用于被试验产品的应力水平（如热应力、振动应力、电应力等）对于同一试验规范的要求是一致的。环境试验设备所供应环境条件的可重复性是由国家计量检定部门依据国家技术监督机构所订立的检定规程检定合格后供应保证。为此，必需要求环境试验设备能充分检定规程中的各项技术指标及精度指标的要求，并且在使用时间上不超过检定周期所规定的时限。如使用特别普遍的电动振动台除充分激振力、频率范围、负载本领等技术指标外，还必需充分检定规程中规定的横向振动比、台面加速度均匀
5、性、谐波失真度等精度指标的要求，而且每次检定后的使用周期为二年，超过二年必需重新检定合格后才能投入使用。3、环境条件参数的可测控性任何一台环境试验设备所供应的环境条件必需是可观测的和可掌控的，这不仅是为了使环境参数限制在确定的容差范围之内，保证试验条件的再现性和重复性的要求，而且从产品试验的安全启程也是必需的，以便防止环境条件失控导致被试产品的损坏，带来不必要的损失。目前各种试验规范中大体要求参数测试的精度不应低于试验条件允许的误差的三分之一、4、环境试验条件的排它性每一次进行环境或牢靠性试验，对环境因素的类别、量值及容差都有严格的规定，并排出非试验所需的环境因素渗透其中，以便在试验中或试验结

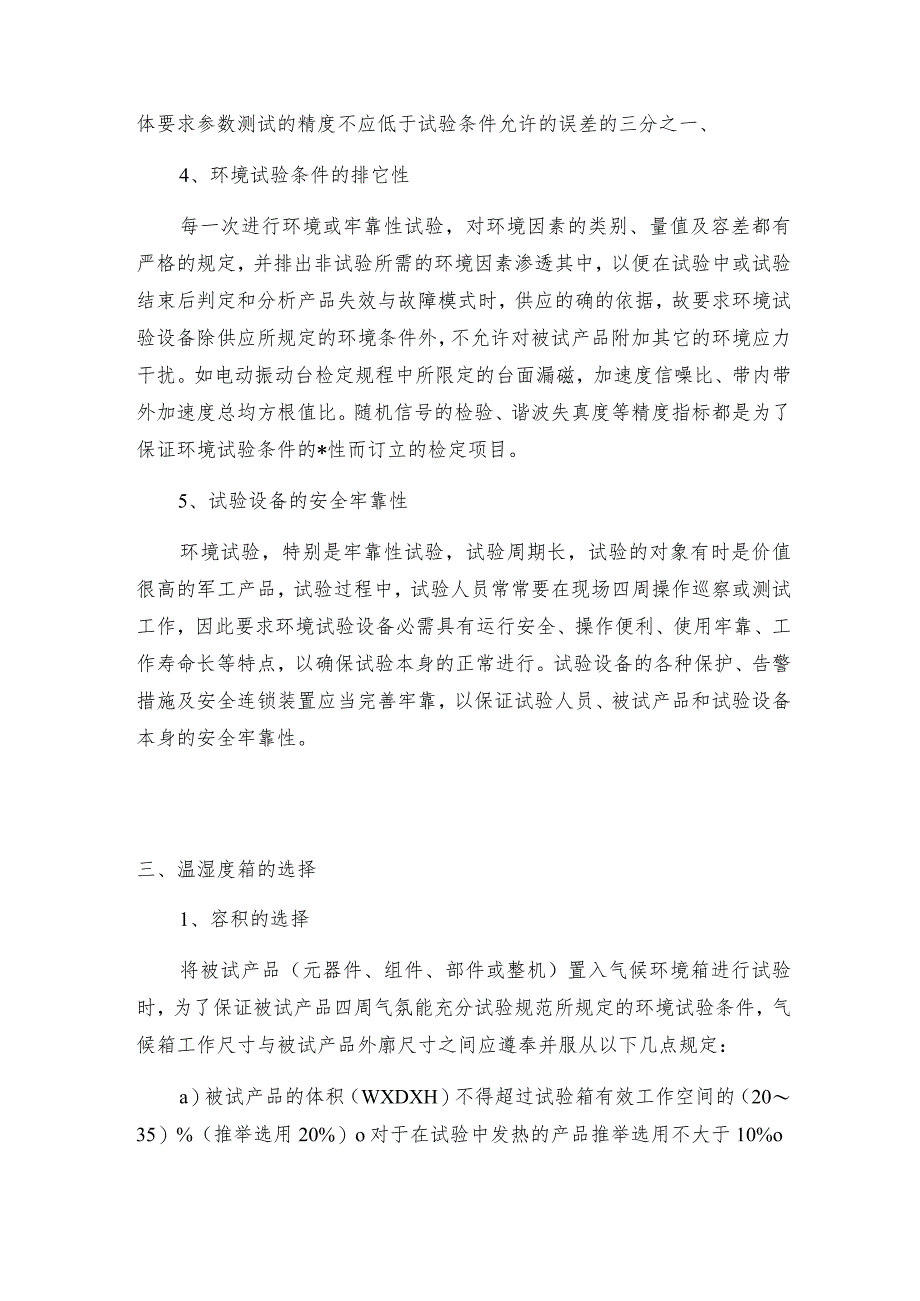

6、束后判定和分析产品失效与故障模式时，供应的确的依据，故要求环境试验设备除供应所规定的环境条件外，不允许对被试产品附加其它的环境应力干扰。如电动振动台检定规程中所限定的台面漏磁，加速度信噪比、带内带外加速度总均方根值比。随机信号的检验、谐波失真度等精度指标都是为了保证环境试验条件的*性而订立的检定项目。5、试验设备的安全牢靠性环境试验，特别是牢靠性试验，试验周期长，试验的对象有时是价值很高的军工产品，试验过程中，试验人员常常要在现场四周操作巡察或测试工作，因此要求环境试验设备必需具有运行安全、操作便利、使用牢靠、工作寿命长等特点，以确保试验本身的正常进行。试验设备的各种保护、告警措施及安全连锁装
7、置应当完善牢靠，以保证试验人员、被试产品和试验设备本身的安全牢靠性。三、温湿度箱的选择1、容积的选择将被试产品（元器件、组件、部件或整机）置入气候环境箱进行试验时，为了保证被试产品四周气氛能充分试验规范所规定的环境试验条件，气候箱工作尺寸与被试产品外廓尺寸之间应遵奉并服从以下几点规定：a）被试产品的体积（WXDXH）不得超过试验箱有效工作空间的（2035）%（推举选用20%）o对于在试验中发热的产品推举选用不大于10%ob）被试产品的迎风断面积与该断面上试验箱工作室总面积之比不大于（3550）%（推举选用35%）Oc）被试产品外廓表面距试验箱壁的距离至少保持100150mm,（推举选用150m
8、m）o上述三点规定实际上是相互依存和统一的。以1立方米正方体箱子为例，面积比为1：（0.35-0.5）相当于体积之比为1：（0.2070.354）。距箱壁10015Omm相当于体积之比为1：（0.3430.512）。总括上述三点规定，气候环境试验箱的工作腔容积至少应是被试产品外廓体积的35倍。作出这种规定的理由有以下几点：（1）被试验件置入箱体后挤占了流畅的通道，通道变窄将导致气流流速的加添。加速气流与被试验件之间的热交换。这与环境条件的再现不符，由于在有关标准中对涉及温度环境试验都规定试验箱内试验样件四周的空气流速不应超过1.7ms,以防止试验样件和四周气氛产生不符合实际的热传导。在空载时试
9、验箱内平均风速为0.60.8ms,不超过lms,充分a）、b）两点要求所规定的空间及面积比时，流场的风速可能增大（50100）%,平均zui高风速为（1-1.7）m/so充分标准规定的要求。假如在试验中不加限制地加大试验件的体积或迎风断面积，则实际试验时气流风速将增大到超出试验标准所规定的ZUi高风速，其试验结果的有效性将受到怀疑。(2)气候箱工作腔内环境参数(如温度、湿度、盐雾沉降率等)的精度指标都是在空载状态下检测的结果，一旦置入被试验件后，对试验箱工作腔内环境参数的均匀性将产生影响，试验件占有的空间越大，这种影响也就越严重。实测试验数据表明，流场中迎风面与背风面的温差可达到389，严重时
10、可大到10。C以上。因此,必需尽量充分a)、b)两项要求，以保证被试产品四周环境参数的均匀性。(3)依据热传导的原理，箱壁相近气流的温度通常与流场中心温度相差23(,在高处与低处温的上下限时，还可能达到5o箱壁的温度与箱壁相近流场的温度又相差23。C(视箱壁的结构和材料而定)试验温度与外界大气环境相差越大，上述温差也越大，因此，距箱壁(10015Omm)距离内的空间是不可利用空间。2、温度范围的选择目前，国外温度试验箱的范围大体上为一73+177P,或一70+180。国内多数厂家一般为一80+130,60+130,-40-+130oC,也有高温到15(C这些温度范围通常可以充分国内绝大多数军工
11、、民用产品温度试验的需要，除非确有特别需要，如安装位置靠近发动机等热源的产品外，不可盲目提高温度上限。由于上限温度越高，箱体内外的温差越大，箱体内部流场的均匀性也越差。可利用的工作室体积也就越小。另一方面，上限温度值越高，对箱壁夹层中保温材料(如玻璃棉等)的耐热性要求越高。箱体密封性的要求也越高，使箱体的制作成本加添。3、湿度范围的选择国内外环境试验箱给出的湿度指标大都是2098%RH或3098%RH,假如湿热试验箱没有除湿系统，则湿度范围为60-98%,这一类试验箱只能做高湿试验，但它的价格低得多。值得注意的是在湿度指标后面应当注明相应的温度范围，或给出zui低露点温度。由于相对湿度是与温度
12、直接相关的，对于同样的含湿量，温度越高,相对湿度就越小，如含湿量为5gKg（指1公斤干空气中含有5克的水蒸汽），当温度为29。C时，相对湿度为20%RH,温度为6。C时,相对湿度为90%RH,当温度降至4。C以下，相对湿度超过100%,在箱体内会显现结露现象。实现高温、高湿只需要往箱体空气中喷水蒸汽或雾化的水珠，进行加湿。低温低湿则相对难于掌控，由于此时的含湿量很低，有时比大气中的含湿量低很多，需要对箱体内流动的空气除湿，使空气变得干燥。目前国内外绝大多数的温湿度箱都接受制冷除湿的原理，是在箱体的空气预调室内加一组制冷光管。当湿空气经过冷管时，其相对湿度会达到100%RH,因空气饱和在光管上结
13、露，使空气变得更干燥。这种除湿方式理论上可达到零度以下的露点温度，但是当冷点表面温度到达0时，光管表面结露的水滴会结冰，从而影响光管表面的热交换，使除湿本领下降。又由于箱体不可能密封,大气中的湿空气会渗入到箱体内，使露点温度回升。另一方面，在光管间流动的湿空气只是在和光管（冷点）接触的瞬间达到饱和状态而析出水蒸汽，因此这种除湿方法很难使箱体内的露点温度在到0。C以下。实际所达到的ZUi低露点温度为57。露点温度5。C相当于含湿量为0.0055gKg,对应相对湿度20%RH的温度为30oCo假如要求温度20。C进相对湿度达到20%RH,此时的露点温度为一3T,接受致冷方式除湿是很困难的，必需选用
14、空气干燥系统才能实现。4、掌控方式的选择温度、湿度试验箱有恒定试验箱、交变试验箱两种情况。一般的高处与低处温试验箱一般指的是恒定高处与低处温试验箱，其掌控方式为：设定一个目标温度，试验箱具有自动恒温到目标温度点的本领。恒定温湿度试验箱的掌控掌控方式也仿佛，设定一个目标温度、湿度点，试验箱具有自动恒温到目标温度、湿度点的本领。高、低温交变试验箱具有设定一条或者多条高处与低处温变化、循环的程序，试验箱有本领依据预置的曲线完成试验过程，并且可以在ZUi大升温、降温速率本领的范围内，掌控升温、降温的速率，即可以依据设定的曲线的斜率掌控升温、降温速率。同样,高处与低处温交变湿热试验箱也具有预置温度、湿度
15、曲线，并且依据预置进行掌控的本领。当然，交变试验箱都具有恒定试验箱的功能，但交变试验箱的制造成本较高，由于交变试验箱需配置有曲线自动记录装置、程序掌控仪，还须解决试验箱在工作室内温度较高的情况下开启制冷机等问题，因此，交变试验箱的价格比恒定试验箱的价格一般要高20%以上。因此，我们应当实事求是的以试验方法的需要为启程点，选用恒定试验箱或者是交变试验箱。5、变温速率的选择一般的高处与低处温试验箱没有降温速度的指标，从环境温度降温到标称的zui低温度的时间一般为90120min高处与低处温交变试验箱、高处与低处温交变湿热试验箱都有变温速度的要求，其变温速率一般要求UCmin,在此速率的范围内速度可
