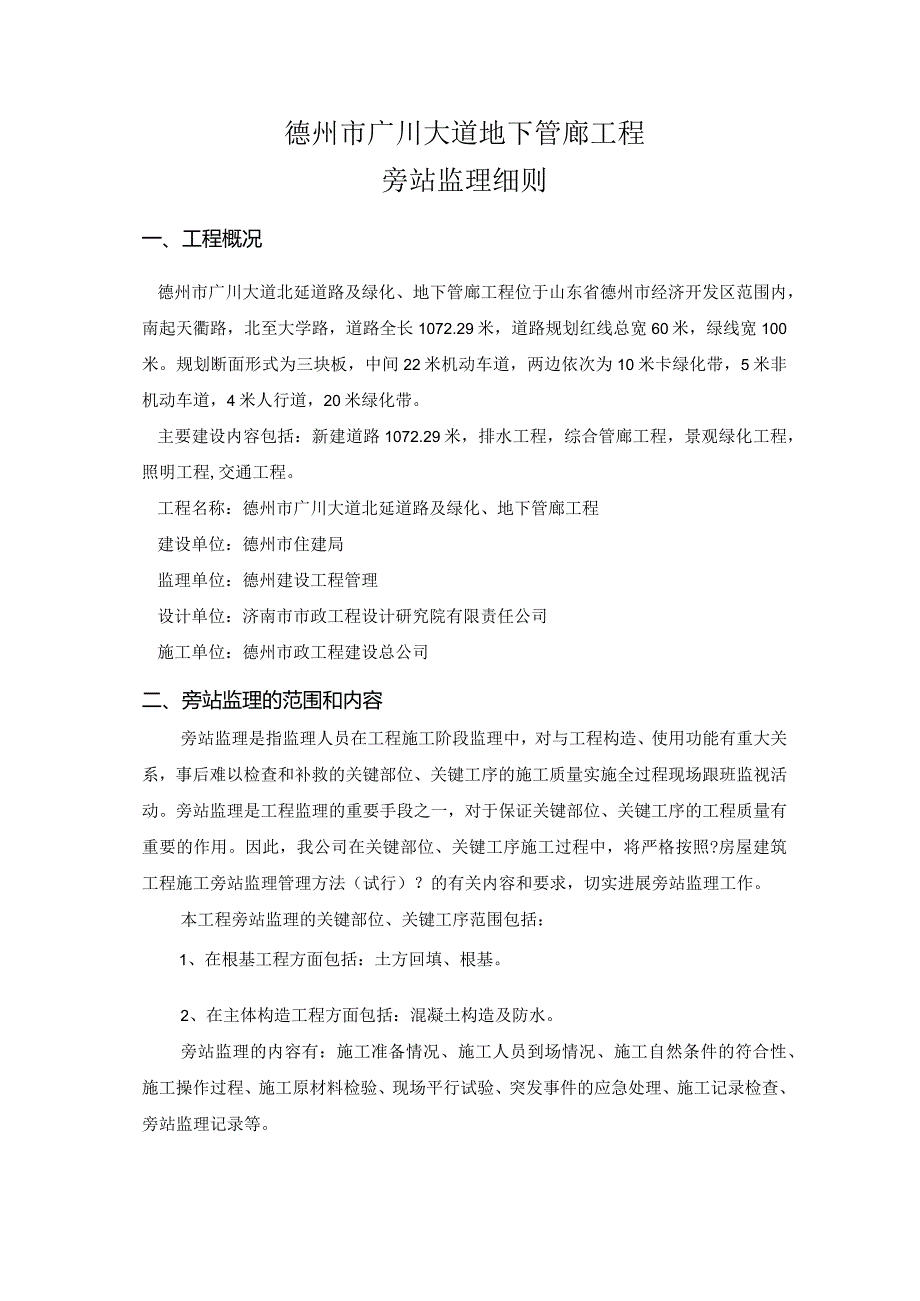

1、德州市广川大道地下管廊工程旁站监理细则一、工程概况德州市广川大道北延道路及绿化、地下管廊工程位于山东省德州市经济开发区范围内，南起天衢路，北至大学路，道路全长1072.29米，道路规划红线总宽60米，绿线宽100米。规划断面形式为三块板，中间22米机动车道，两边依次为10米卡绿化带，5米非机动车道，4米人行道，20米绿化带。主要建设内容包括：新建道路1072.29米，排水工程，综合管廊工程，景观绿化工程，照明工程,交通工程。工程名称：德州市广川大道北延道路及绿化、地下管廊工程建设单位：德州市住建局监理单位：德州建设工程管理设计单位：济南市市政工程设计研究院有限责任公司施工单位：德州市政工程建设
2、总公司二、旁站监理的范围和内容旁站监理是指监理人员在工程施工阶段监理中，对与工程构造、使用功能有重大关系，事后难以检查和补救的关键部位、关键工序的施工质量实施全过程现场跟班监视活动。旁站监理是工程监理的重要手段之一，对于保证关键部位、关键工序的工程质量有重要的作用。因此，我公司在关键部位、关键工序施工过程中，将严格按照?房屋建筑工程施工旁站监理管理方法（试行）？的有关内容和要求，切实进展旁站监理工作。本工程旁站监理的关键部位、关键工序范围包括：1、在根基工程方面包括：土方回填、根基。2、在主体构造工程方面包括：混凝土构造及防水。旁站监理的内容有：施工准备情况、施工人员到场情况、施工自然条件的符

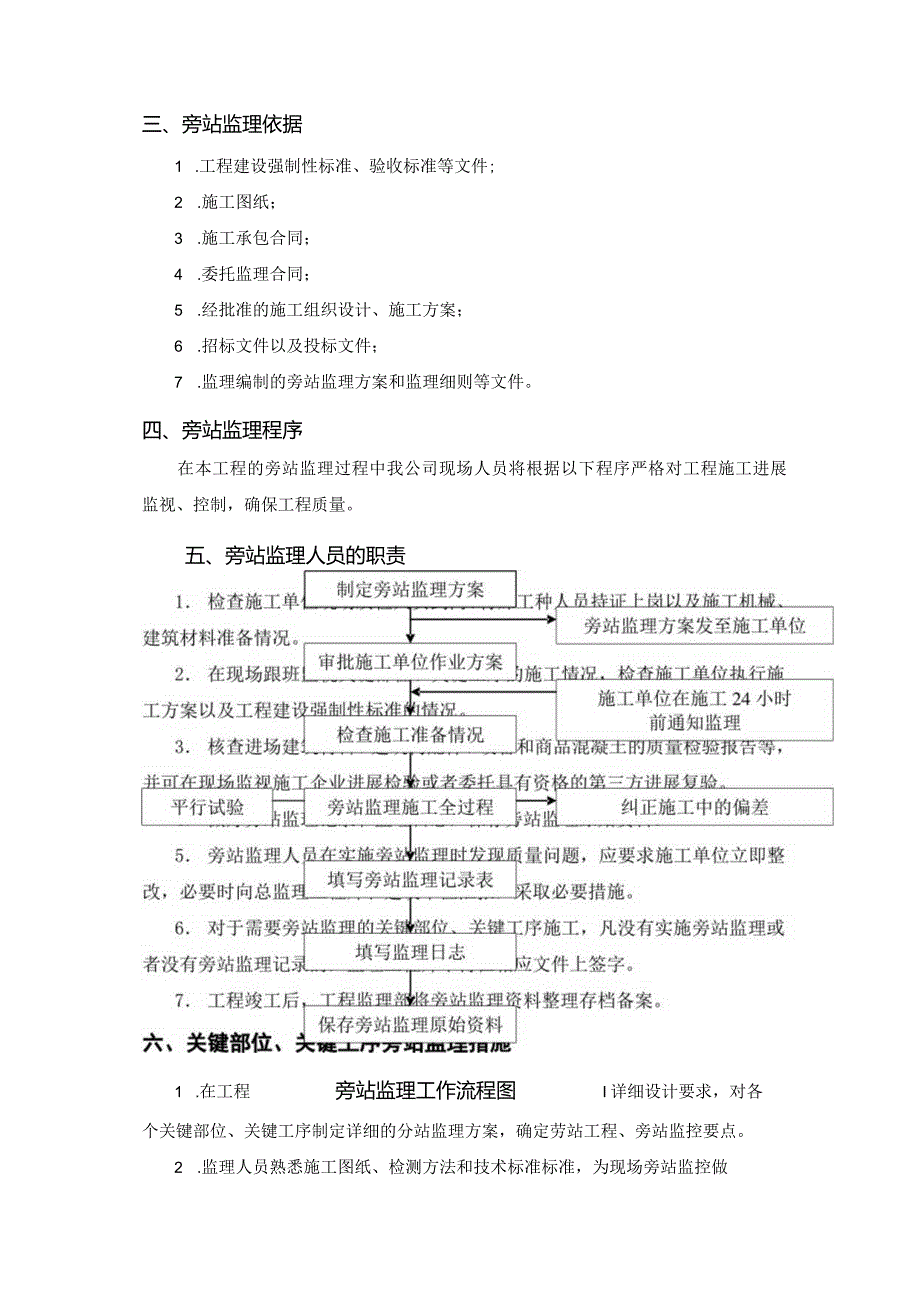

3、合性、施工操作过程、施工原材料检验、现场平行试验、突发事件的应急处理、施工记录检查、旁站监理记录等。三、旁站监理依据1 .工程建设强制性标准、验收标准等文件;2 .施工图纸；3 .施工承包合同；4 .委托监理合同；5 .经批准的施工组织设计、施工方案；6 .招标文件以及投标文件；7 .监理编制的旁站监理方案和监理细则等文件。四、旁站监理程序在本工程的旁站监理过程中我公司现场人员将根据以下程序严格对工程施工进展监视、控制，确保工程质量。五、旁站监理人员的职责1 .在工程旁站监理工作流程图I详细设计要求，对各个关键部位、关键工序制定详细的分站监理方案，确定劳站工程、旁站监控要点。2 .监理人员熟悉

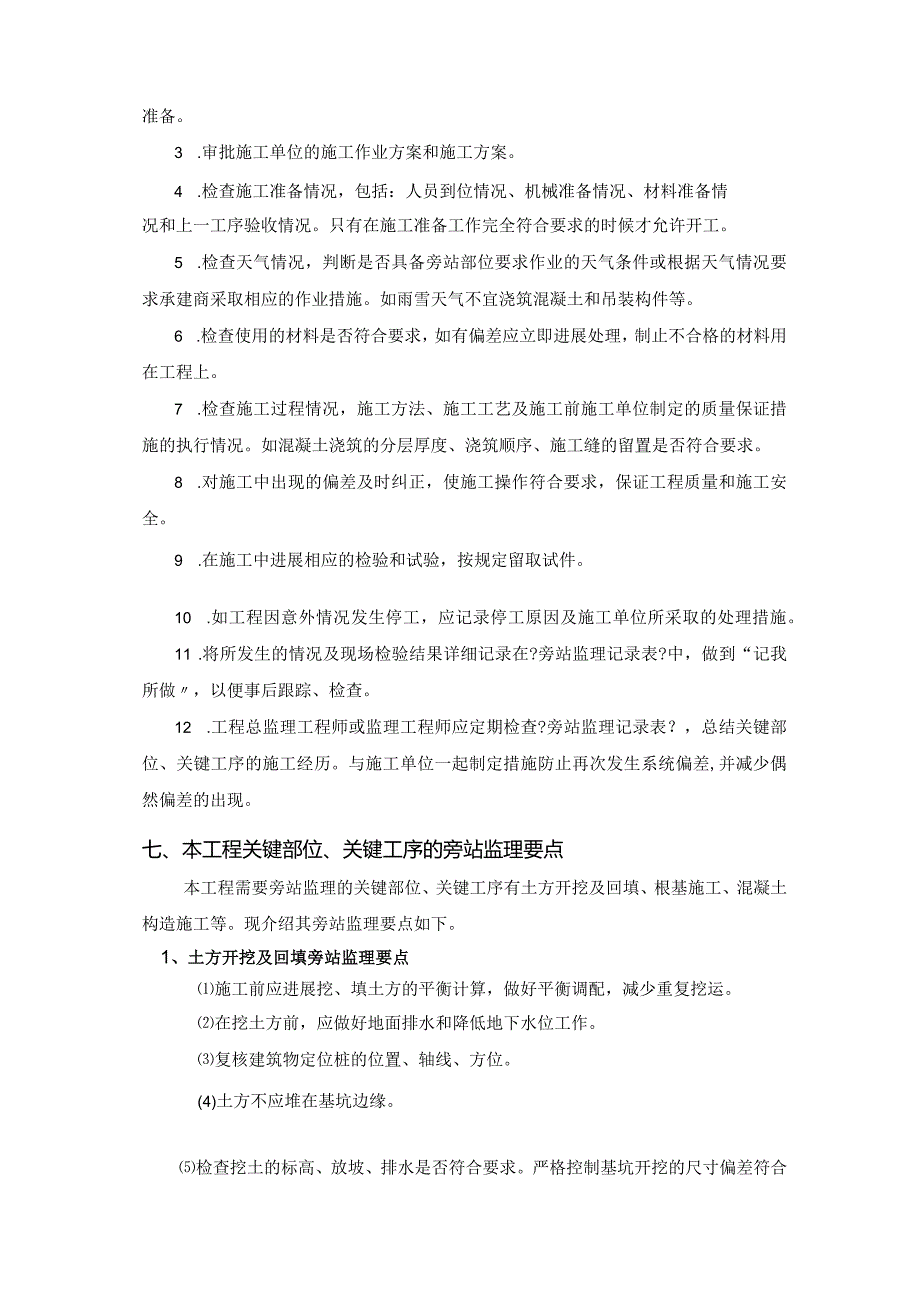

4、施工图纸、检测方法和技术标准标准，为现场旁站监控做准备。3 .审批施工单位的施工作业方案和施工方案。4 .检查施工准备情况，包括：人员到位情况、机械准备情况、材料准备情况和上一工序验收情况。只有在施工准备工作完全符合要求的时候才允许开工。5 .检查天气情况，判断是否具备旁站部位要求作业的天气条件或根据天气情况要求承建商采取相应的作业措施。如雨雪天气不宜浇筑混凝土和吊装构件等。6 .检查使用的材料是否符合要求，如有偏差应立即进展处理，制止不合格的材料用在工程上。7 .检查施工过程情况，施工方法、施工工艺及施工前施工单位制定的质量保证措施的执行情况。如混凝土浇筑的分层厚度、浇筑顺序、施工缝的留置是
5、否符合要求。8 .对施工中出现的偏差及时纠正，使施工操作符合要求，保证工程质量和施工安全。9 .在施工中进展相应的检验和试验，按规定留取试件。10 .如工程因意外情况发生停工，应记录停工原因及施工单位所采取的处理措施。11 .将所发生的情况及现场检验结果详细记录在?旁站监理记录表?中，做到“记我所做，以便事后跟踪、检查。12 .工程总监理工程师或监理工程师应定期检查?旁站监理记录表？，总结关键部位、关键工序的施工经历。与施工单位一起制定措施防止再次发生系统偏差,并减少偶然偏差的出现。七、本工程关键部位、关键工序的旁站监理要点本工程需要旁站监理的关键部位、关键工序有土方开挖及回填、根基施工、混凝
6、土构造施工等。现介绍其旁站监理要点如下。1、土方开挖及回填旁站监理要点施工前应进展挖、填土方的平衡计算，做好平衡调配，减少重复挖运。在挖土方前，应做好地面排水和降低地下水位工作。复核建筑物定位桩的位置、轴线、方位。(4)土方不应堆在基坑边缘。检查挖土的标高、放坡、排水是否符合要求。严格控制基坑开挖的尺寸偏差符合以下规定：底面长宽尺寸不应偏小；边坡坡度不应偏陡。机械挖土时应在设计标高以上保存300500mm厚土层用人工挖掘修整。做好相应数据的记录。土方回填前应去除基底的垃圾、树根等杂物，抽取坑底积水、淤泥。检查回填土的土质、填土的厚度及压实是否符合要求。对平面位置、水平标高和边坡坡度要进展校核。
7、填土施工过程中应检查排水措施、每层填筑厚度、含水量控制、压实程度。2、根基施工旁站监理要点根基放线定位是否正确，是否符合设计图纸要求。基坑开挖标高、几何尺寸是否符合要求，要求无积水，无浮泥。钢筋是否符合标准和标准，现场是否标识。摸清地下管线，如影响承台施工，应上报建设单位，确定方案前方可施ZEo钢筋焊接绑扎是否符合标准受拉区同截面焊接根数才50%,钢筋焊接规格、间距是否到达符合设计要求，桩端钢筋弯曲是否到达设计，钢筋绑扎是否符合设计。（6）承台模板支撑是否结实，模板几何尺寸、标高是否符合要求。垫块尺寸是否与设计保护层要求一致，垫块、马凳设置是否符合要求。检查碎配合比是否满足设计要求，坍落度及碎
8、浇筑时灌入高度是否符合要求（灌入高度超过2m时要采用滑槽或串筒）,振捣方法是否符合要求。3、混凝土构造施工旁站监理要点模板及其支架应根据工程构造形式、荷载大小、地基土类别、施工设备和材料供应等条件进展设计，并经监理审核批准后实施。模板及其支架应具有足够的承载能力、刚度和稳定性，能可靠地承受浇筑碎的重量、侧压力以及施工荷载。模板安装和浇筑碎时，是否对模板及其支架进展观察和维护。发生异常情况时，是否按施工技术方案及时进展处理。模板与碎的接触面应满涂隔离剂，不得影响构造性能或妨碍装饰工程施工，并不得涂污钢筋和碎接槎处。模板的接缝不应漏浆，在浇筑碎前，木模板应浇水湿润，但模板内不应有积水杂物。（6）跨
9、度大于4m的碎梁、板，其模板应按设计要求起拱，假设设计无要求起拱跨度，宜为跨度的l1000310000底模及其支架撤除时的混凝土强度应符合设计及标准要求。当钢筋的品种、级别或规格需作变更时，应办理设计变更文件。（8）侧模撤除时的混凝土强度应能保证其外表和棱角不受损伤。钢筋进场时，应按规定抽取试件作力学性能试验，试验结果必须合格。QO）在浇筑混凝土之前，应进展钢筋隐蔽工程验收，其内容包括： 纵向受力钢筋的品种、规格、数量和位置是否符合设计要求； 钢筋的连接方式、接头位置、接头数量、接头面积百分率是否符合设计及标准要求； 箍筋、横向钢筋的品种、规格、数量间距是否符合设计要求；预埋件的规格、数量、位
10、置等。QD钢筋应平直、无损伤、外表不得有裂纹、油污、颗粒状或片状老锈。箍筋弯钩的弯折角度，对有抗震要求的，应为135度，弯后平直局部不应小于箍筋直径的10倍。钢筋的接头宜设置在受力较小处，设置在同一构件内的接头宜相互错开。（14）钢筋安装位置的允许偏差应符合标准要求。钢筋采取冷拉方法调直时，一级钢的钢筋冷拉率不宜大于4队（19钢筋加工的形状、尺寸应符合设计要求。（吩纵向受力钢筋的连接方式为钢筋直径d22mm时，接长采用电渣压力焊；d22m,采用搭接，两种接长方式均应按图纸及相关标准执行。构造混凝土的强度等级必须符合设计要求。用于检查构造构件混凝土强度的试件，应在混凝土的浇筑地点由监理随机抽取。（18）混凝土运输、浇筑及间歇的全部时间不应超过混凝土的初凝时间。现浇构造外观质量假设有严重缺陷，应由施工单位提出技术处理方案,并经监理单位认可后进展处理，对经处理的部位，应重新检查验收。德州建设工程管理广川大道地下管廊工程部2016年4月9日
