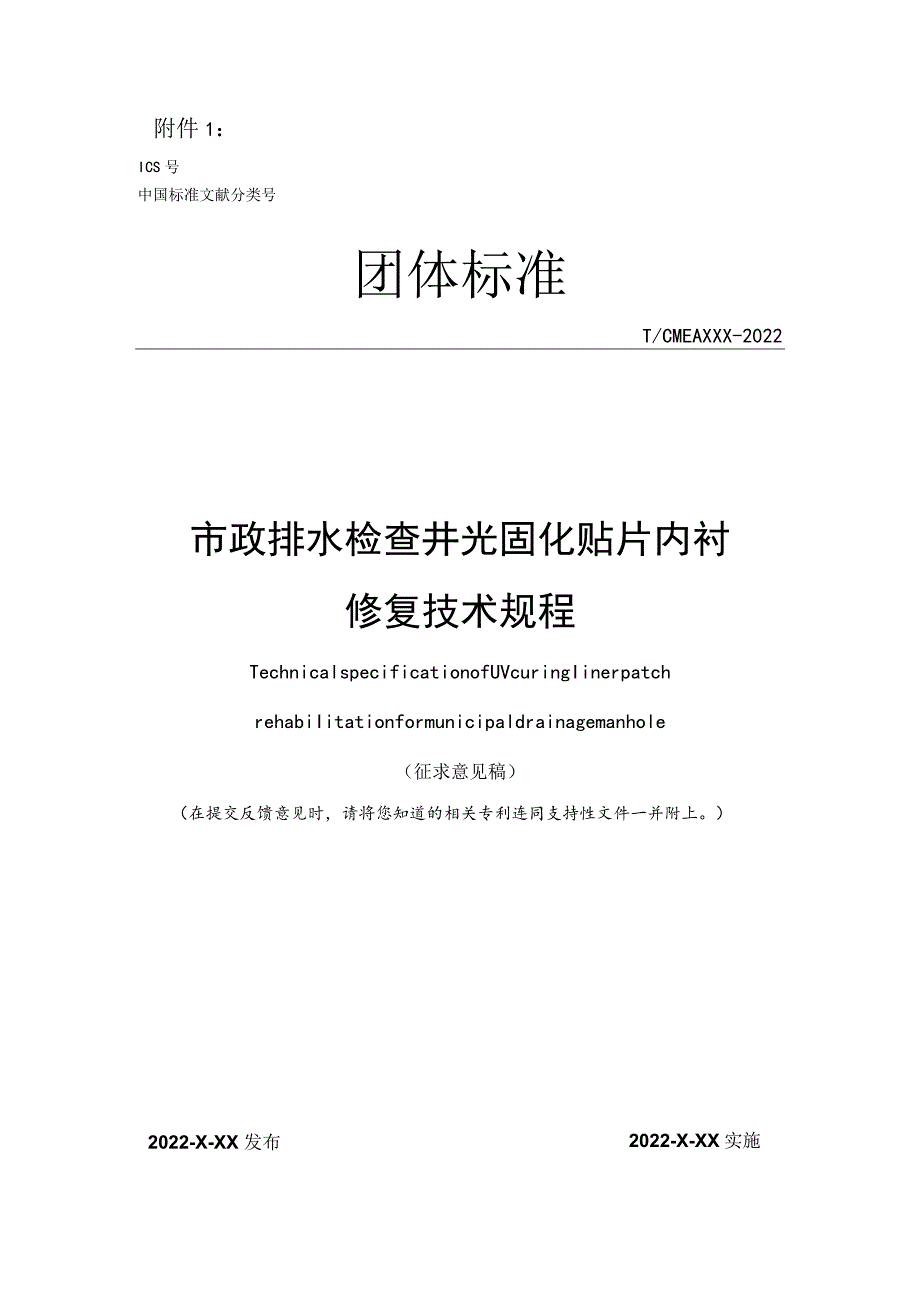

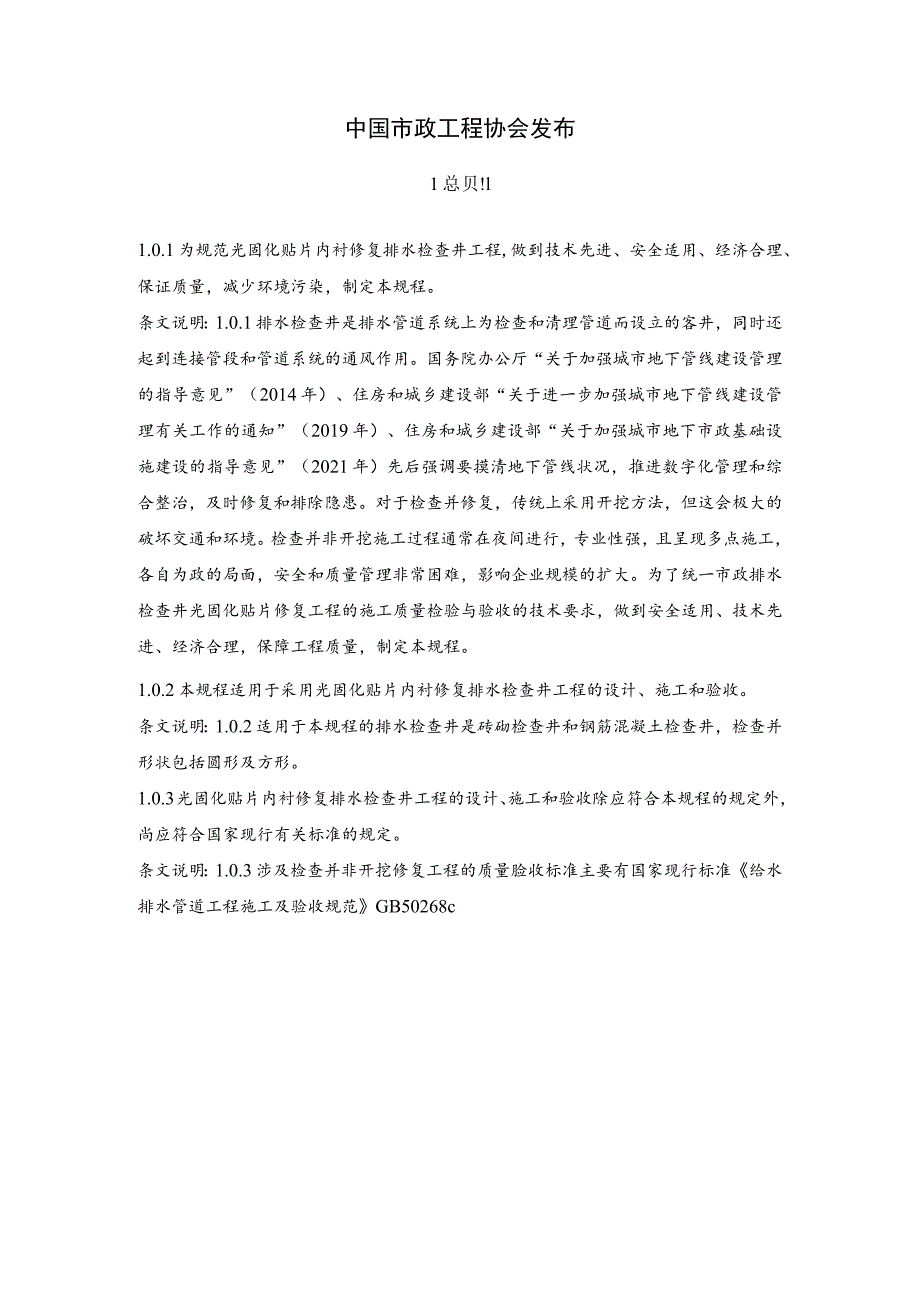

1、附件1：ICS号中国标准文献分类号团体标准T/CMEAXXX-2022市政排水检查井光固化贴片内衬修复技术规程TechnicalspecificationofUVcuringIinerpatchrehabiIitationformunicipaldrainagemanhole（征求意见稿）（在提交反馈意见时，请将您知道的相关专利连同支持性文件一并附上。）2022-X-XX 发布2022-X-XX实施中国市政工程协会发布1总贝!l1.0.1为规范光固化贴片内衬修复排水检查井工程,做到技术先进、安全适用、经济合理、保证质量，减少环境污染，制定本规程。条文说明：1.0.1排水检查井是排水管道系统上为
2、检查和清理管道而设立的客井，同时还起到连接管段和管道系统的通风作用。国务院办公厅“关于加强城市地下管线建设管理的指导意见”（2014年）、住房和城乡建设部“关于进一步加强城市地下管线建设管理有关工作的通知”（2019年）、住房和城乡建设部“关于加强城市地下市政基础设施建设的指导意见”（2021年）先后强调要摸清地下管线状况，推进数字化管理和综合整治，及时修复和排除隐患。对于检查并修复，传统上采用开挖方法，但这会极大的破坏交通和环境。检查并非开挖施工过程通常在夜间进行，专业性强，且呈现多点施工，各自为政的局面，安全和质量管理非常困难，影响企业规模的扩大。为了统一市政排水检查井光固化贴片修复工程的

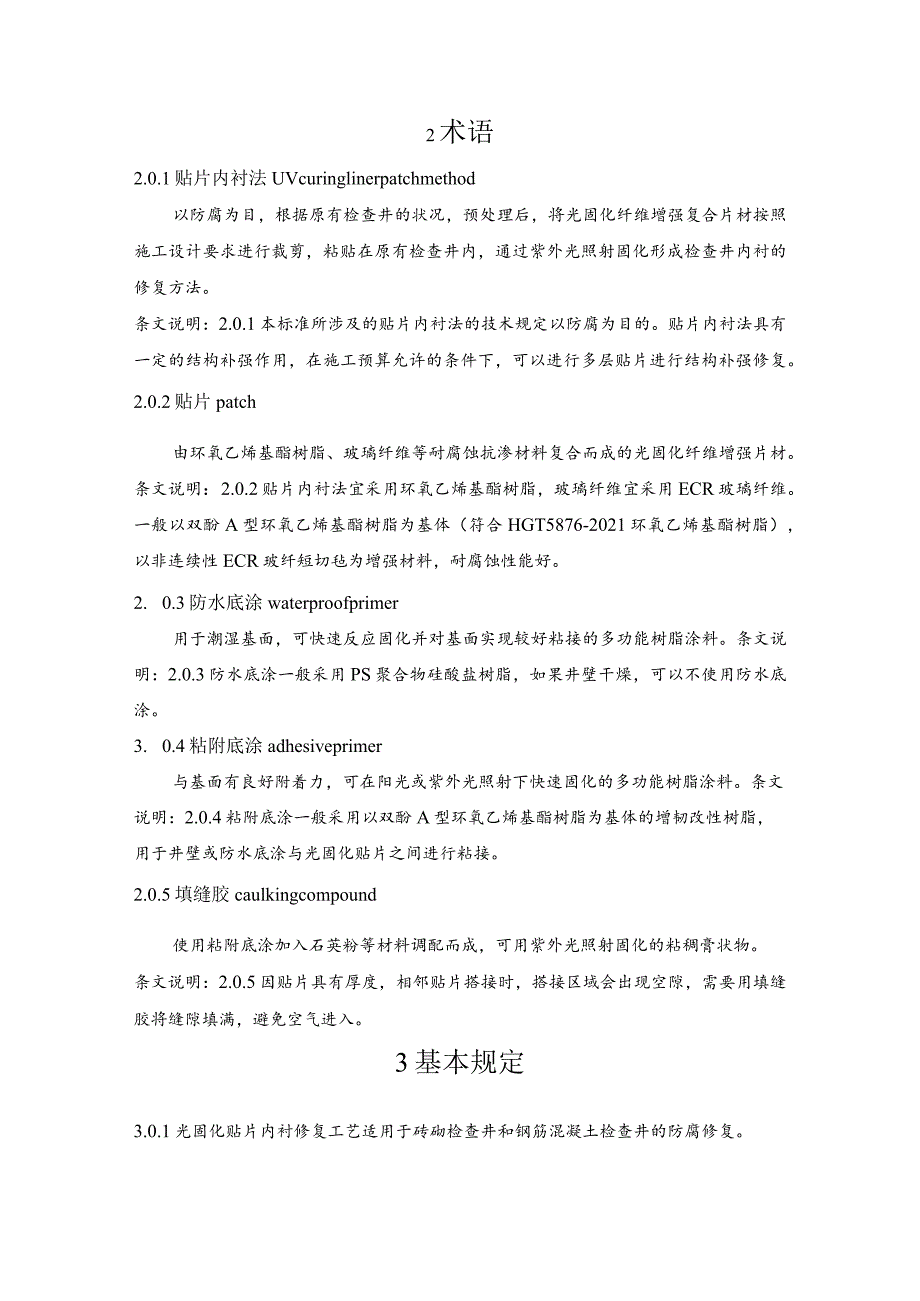

3、施工质量检验与验收的技术要求，做到安全适用、技术先进、经济合理，保障工程质量，制定本规程。1.0.2本规程适用于采用光固化贴片内衬修复排水检查井工程的设计、施工和验收。条文说明：1.0.2适用于本规程的排水检查井是砖砌检查井和钢筋混凝土检查井，检查并形状包括圆形及方形。1.0.3光固化贴片内衬修复排水检查井工程的设计、施工和验收除应符合本规程的规定外，尚应符合国家现行有关标准的规定。条文说明：1.0.3涉及检查并非开挖修复工程的质量脸收标准主要有国家现行标准给水排水管道工程施工及验收规范GB50268c2术语2.0.1贴片内衬法UVcuringlinerpatchmethod以防腐为目，根据原
4、有检查井的状况，预处理后，将光固化纤维增强复合片材按照施工设计要求进行裁剪，粘贴在原有检查井内，通过紫外光照射固化形成检查井内衬的修复方法。条文说明：2.0.1本标准所涉及的贴片内衬法的技术规定以防腐为目的。贴片内衬法具有一定的结构补强作用，在施工预算允许的条件下，可以进行多层贴片进行结构补强修复。2.0.2贴片patch由环氧乙烯基酯树脂、玻璃纤维等耐腐蚀抗渗材料复合而成的光固化纤维增强片材。条文说明：2.0.2贴片内衬法宜采用环氧乙烯基酯树脂，玻璃纤维宜采用ECR玻璃纤维。一般以双酚A型环氧乙烯基酯树脂为基体（符合HGT5876-2021环氧乙烯基酯树脂），以非连续性ECR玻纤短切毡为增强
5、材料，耐腐蚀性能好。2. 0.3防水底涂waterproofprimer用于潮湿基面，可快速反应固化并对基面实现较好粘接的多功能树脂涂料。条文说明：2.0.3防水底涂一般采用PS聚合物硅酸盐树脂，如果井壁干燥，可以不使用防水底涂。3. 0.4粘附底涂adhesiveprimer与基面有良好附着力，可在阳光或紫外光照射下快速固化的多功能树脂涂料。条文说明：2.0.4粘附底涂一般采用以双酚A型环氧乙烯基酯树脂为基体的增韧改性树脂，用于井壁或防水底涂与光固化贴片之间进行粘接。2.0.5填缝胶caulkingcompound使用粘附底涂加入石英粉等材料调配而成，可用紫外光照射固化的粘稠膏状物。条文说明
6、：2.0.5因贴片具有厚度，相邻贴片搭接时，搭接区域会出现空隙，需要用填缝胶将缝隙填满，避免空气进入。3基本规定3.0.1光固化贴片内衬修复工艺适用于砖砌检查井和钢筋混凝土检查井的防腐修复。条文说明：3.0.1砖砌检查井和钢筋混凝土检查井会出现腐蚀病害，可使用光固化贴片内衬修复，塑料检查并无腐蚀现象，故本标准不适用于塑料检查并。3. 0.2对损坏严重的检查并应进行结构修复后，再进行光固化贴片内衬防腐修复。条文说明：3.0.2光固化贴片内衬修复并不能进行结构性修复，对于结构性损坏的检查井，应使用其他工法进行结构修复后，再进行光固化贴片内衬防腐修复。3. 0.3检查井光固化贴片内衬修复工程应根据检
7、查并检测与评估报告结果进行设计。条文说明：3.0.3本条文参考了现行行业标准城镇排水管道检测与评估技术规程CJJ181,采用贴片内衬法修复排水检查井之前，必须对待修复的检查并进行检测评估，并出具相应的检测评估报告，应按照检测评估报告结果进行贴片内衬修复工程设计和施工。3. 0.4施工前应编制施工方案，并按规定程序审批后实施。条文说明：3.0.4非开挖修复工程专业性强、材料种类多、设备种类多，属于地下有限空间作业，具有技术要求高和风险大的特点，故规定施工前应编制施工组织设计，经规定程序审批后执行。编制施工组织设计的核心是施工方案，对于施工组织设计和施工方案审批程序，各地、各行业均有不同的规定，本
8、规程不做统一规定，仅强调按规定逐级审批后实施。3. 0.5光固化贴片内衬法所用原材料、半成品、成品以及贴片修复后的检查井的质量应符合现行国家行业标准给水排水管道工程施工及验收规范GB50268的有关规定；同一生产厂家、同一批次产品的出厂合格证明、性能的型式检验报告应齐全、准确。条文说明：3.0.5本条文强调同一生产厂家、同一批次产品提供出厂合格证明、性能的形式检验报告应齐全，保证原材料、半成品、成品的质量。3. 0.6施工人员进入检查井内作业，应按现行国家行业标准城镇排水管道维护安全技术规程CJJ6和城镇排水管渠与泵站运行、维护及安全技术规程CJJ68的有关规定执行。条文说明：3.0.6非开挖
9、修复施工涉及地下有限空间作业，风险高，本条文强调施工应按现行行业标准城镇排水管道维护安全技术规程CJJ6的有关规定采取相应安全措施。3. 0.7检查井修复作业应有交通疏导措施。条文说明：3.0.7本条文规定检查井修复作业前应有交通疏导措施，保证施工环境安全O3. 0.8排水检查井光固化贴片内衬修复前应进行预处理，预处理应满足贴片内衬法修复要求。条文说明：3.0.8本条文规定光固化贴片内衬修复前要进行预处理，预处理后的修复环境应达到光固化贴片修复要求。3. 0.9检查并修复完成后应对接入管口进行连接和密封处理，并不应影响管道排水。条文说明：3.0.9对接口处进行密封处理，可以保证地下水不会从贴片
10、内衬与管口之间的环状间隙中渗入，防止管口处贴片与原有检查并发生脱离。3. 0.10排水检查井光固化贴片内衬修复工程应在验收合格后交付使用。条文说明：3.010排水检查井光固化贴片修复工程的设计、施工和险收应按国家现行标准给水排水管道工程施工及脸收规范GB50268的有关规定执行。4. 0.11施工单位应对排水检查井光固化贴片内衬修复工程所产生的污物、噪声、臭气及光污染采取控制措施。条文说明：3.0.11工程施工作业中产生的生活垃圾（如塑料袋、饮料瓶、废纸、快餐盒等）不能随地乱丢，应按要求分类放到垃圾箱内；贴片内衬修复施工后，废弃材料应搜集在预先准备的容器内，不得随意弃置，避免造成对周边人居环境
11、的污染；夜间施工作业应符合中华人民共和国噪声污染防治法的有关规定；施工过程中，臭气和光污染可通过除臭装置和遮光装置进行控制。4材料5. 0.1贴片内衬法采用的主要材料包括防水底涂、粘附底涂和贴片，原材料的性能应符合检查井的设计要求。条文说明：4.0.1本条文中原材料的性能应符合室外排水设计规范GB50014的相关设计要求。4. 0.2贴片内衬用防水底涂应符合下列规定：1防水底涂应为硅酸盐树脂；2应具有在潮湿基面快速反应固化，并对基面实现较好粘接的性能；3防水底涂耐化学介质性能要求和试验方法应满足表4.0.2的要求；表4.0.2防水底涂树脂、粘附底涂树脂、贴片耐化学介质性能要求和试验方法序号化合
12、物溶液耐腐蚀性测试方法1硝酸，浓度1.0%耐GB/T38572硫酸，浓度5.0%耐GBZT38573燃料油，浓度100%耐GB/T38574氢氧化钠，浓度0.5%耐GB/T38575蔬菜油（棉籽油、谷物油或矿物油），浓度100%耐GB/T38576洗涤剂，浓度0.1%耐GB/T38577肥皂水，浓度0.1%耐GB/T38578氢氧化钠，浓度0.5%耐GB/T25674防水底涂树脂固化后拉拔强度不应低于2.5MPa,邵氏硬度不应低于30o条文说明：4.0.2贴片内衬用防水底涂一般采用PS聚合物硅酸盐树脂，通过常温固化方式进行固化，具有良好的耐化学品稳定性及机械力学性能，用于混凝士及金属等多种基材
13、的表面粘接。4. 0.3贴片内衬用粘附底涂应符合下列规定：1粘附底涂应为改性乙烯基酯树脂；2应具有快速固化，快速粘接，高韧性的性能；3粘附底涂耐化学介质性能要求和试验方法应满足表4.0.2的要求；4粘附底涂树脂固化后拉拔强度不低于2.5MPa,邵氏硬度不低于30。条文说明：4.0.3贴片内衬用粘附底涂一般采用以双酚A型环氧乙烯基酯树脂为基体的增韧改性树脂（符合HGT5876-2021环氧乙烯基酯树脂），通过紫外光固化方式进行固化，具有较高的韧性以及优异的界面粘接性，用于贴片与基面的表面粘接。4.0.4贴片应符合下列规定：1贴片由单层ECR玻璃纤维材料浸渍光固化树脂组成，能承受施工的拉力和固化温
14、度；2贴片应厚度均匀，材质致密，上下均附有透明塑料薄膜，外观呈片状，具有较强的粘接性；3贴片应能在波长为365nm405nm的紫外光下快速固化；4贴片应具有耐溶剂、耐老化性能及优良的力学性能；5贴片应满足表4.0.4J材料技术参数；表40.41贴片材料的技术参数项目单位指标检测标准克重kgm22.8-3.8GB/T7193-2008厚度mm1.5-2.0幅宽mm9501050长度m106贴片固化后应满足表4.0.4-2材料性能指标；表40.42贴片材料的性能指标项目单位指标检测标准拉伸强度MPa100GB/T1447-2005巴氏硬度HBa40GB/T3854-20057贴片耐化学介质性能要求
15、和试验方法应符合表402的要求。条文说明：4.0.4粘附于贴片上下的透明塑料薄膜用于防止材料之间相互粘接,防止材料遭受外界污染，贴片固化时上层薄膜可以使固化后产品表面光滑、坚硬、致密和美观，并且可以减少固化产生的苯乙烯气体溢出，如图1所示。图1贴片组成结构示意图I-上层塑料薄膜；2-光固化纤维增强复合片材；3-下层塑料薄膜4.0.5贴片的运输应有避光和控温措施，并不得损坏贴片。条文说明：4.0.5贴片中的光固化树脂遇光会发生固化反应，高温会使贴片内的树脂变稀，影响贴片正常使用。贴片有上下两层薄膜，运输时不得损坏薄膜，防止材料遭受外界污染。4.0.6贴片进入施工现场时应进行进场复验，并应符合下列规定：1贴片外包装无破损；2贴片出厂应附有材料合格证；3贴片厚度应满足要求。条文说明：4.0.6本条文要求施工前要复脸贴片的外包装，材料合格证以及厚度是否符合设计要求。4. 0.7贴片存储环境应干燥、阴凉、通风、避免高温及阳光直射，远离火源，存储温度不宜高于25o
