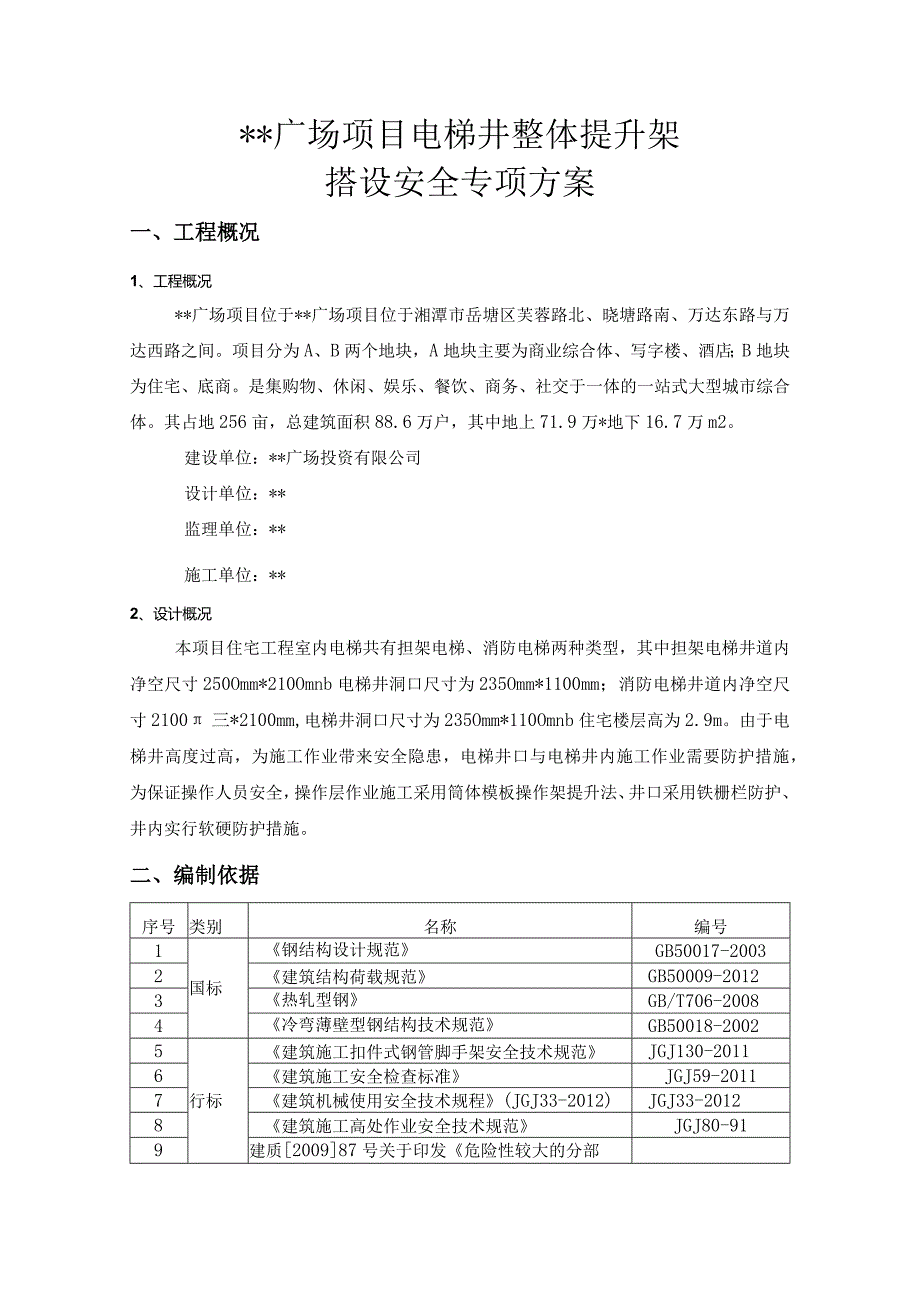

1、*广场项目电梯井整体提升架搭设安全专项施工方案编制:;审核：审批：目录、-Ll11、L-12、1.、1二、电梯井提升设Tf*.21、提升架搭设大样图22、铁栅栏防护图33、电梯井水平防护图3、5ui-I-l.41、42、.43、物货准备44、4五、电梯井整体提升架搭设施工工艺41、-L-L-42、型钢整体提升架制作55、电梯井操作架提升12八、电梯井女全防护171、电梯井道安全防护172电梯井防护门制作18七、验收及质量保证措施191、材料质量要求.192、J贡20八、安全文明施工措施2021I*、-VI：I卜26*广场项目电梯井整体提升架搭设安全专项方案一、工程概况1、工程概况*广场项目位于
2、*广场项目位于湘潭市岳塘区芙蓉路北、晓塘路南、万达东路与万达西路之间。项目分为A、B两个地块，A地块主要为商业综合体、写字楼、酒店；B地块为住宅、底商。是集购物、休闲、娱乐、餐饮、商务、社交于一体的一站式大型城市综合体。其占地256亩，总建筑面积88.6万户，其中地上71.9万*地下16.7万m2。建设单位：*广场投资有限公司设计单位：*监理单位：*施工单位：*2、设计概况本项目住宅工程室内电梯共有担架电梯、消防电梯两种类型，其中担架电梯井道内净空尺寸250Omm*210Omnb电梯井洞口尺寸为235Omm*1100mm；消防电梯井道内净空尺寸2100三*2100mm,电梯井洞口尺寸为235O
3、mm*110Omnb住宅楼层高为2.9m。由于电梯井高度过高，为施工作业带来安全隐患，电梯井口与电梯井内施工作业需要防护措施，为保证操作人员安全，操作层作业施工采用筒体模板操作架提升法、井口采用铁栅栏防护、井内实行软硬防护措施。二、编制依据序号类别名称编号1国标钢结构设计规范GB50017-20032建筑结构荷载规范GB50009-20123热轧型钢GB/T706-20084冷弯薄壁型钢结构技术规范GB50018-20025行标建筑施工扣件式钢管脚手架安全技术规范JGJ130-20116建筑施工安全检查标准JGJ59-20117建筑机械使用安全技术规程(JGJ33-2012)JGJ33-201
4、28建筑施工高处作业安全技术规范JGJ80-919建质200987号关于印发危险性较大的分部分项工程安全管理办法的通知10其他*广场项目施工组织设计11*广场项El施工设计图纸三、电梯井提升架设计1、提升架搭设大样图O常6CNS转州A植髀台/1室内电梯井整体提升架搭设示意图2、铁栅栏防护图UOO肺示韩3、电梯井水平防护图O6OCOA/7/Iy四、施工准备1、技术准备1.1 对施工人员进行安全和技术培训，对施工队组进行技术交底，加强队组的技术素质。1.2 分项工程开始前工程部对模板、木材、工字钢等用量进行仔细计划，并提交项目部相关部门审核后提前进场，进场后按项目部相关要求堆码整齐。2、人员准备序
5、号工种数量备注1施工员1张青松2安全员1周后安3焊工3持证上岗4架子工8持证上岗5塔吊司机及塔吊指挥各一人持证上岗3、物资准备序号名称规格数量1木模板915mm*1830mm3块2木方50mm100mm若干3钢管48mm2.7mm若干4钢丝绳164根5工字钢16#4根6钢筋C209根4、机具设备(1)力矩扳手、榔头等常用工具由各架子工自行配置。(2)架子工使用的防滑鞋、安全带等安全防护用具。(3)用于整体吊装的塔吊(施工现场具备)(4)用于现场焊接的电焊机五、电梯井整体提升架搭设施工工艺1、施工工艺流程脚手架纵横向水平杆、立杆下料长度及型钢钢材下料长度的确定一2根16号工字钢主梁下端与活动部件
6、制作、安装焊接及组装一2根16号工字钢主梁与3根16的工字次梁连接固定，型钢平台组装成型一工字钢上吊环的焊接固一次梁上直径20的钢筋头的焊接预埋一型钢平台上部钢管脚手架体系的搭设一型钢脚手架搭设组装完成，用塔吊整体吊装到电梯井道内固定一操作面搭设一循环使用提升2、型钢整体提升架制作型钢整体提升架包括主梁活动部件（图1、图2）,主梁固定件（图3、图4）,主梁活动部件与固定件连接装置（图5）,连接插销（图6）,标准次梁（图7、图8）,主次梁连接装置（图9）组成。所述的主梁固定件与主梁活动部件通过主梁活动部件与固定件连接装置采用插销连接，所述的主梁固定件与标准次梁通过主次梁连接装置采用插销连接，形成
7、整体钢平台。脚手架与标准次梁采用焊接固定，从而实现型钢平台与脚手架整体提升。步骤一：参见图1、图2,主梁活动部件长边为60Omnh活动部件本体采用16#工字梁（1）制作，活动部件下足设置150mm长度抗滑件（3）,顶部焊接两块连接件（2）；步骤二：参见图3、图4,主梁固定件长度为270Onmb主梁固定件本体采用16#工字梁（6）制作，主梁固定件下端居中设置一块连接件（2）,顶端设置一块封头钢板（5）,主梁固定件上侧翼板设置3道主次梁连接件（4）；步骤三：参见图5,连接件（2）采用8mm厚钢板制作，连接件端部开直径22mm圆孔;步骤四：参见图6,连接插销（7）直径20mm,长度为150mm；步骤
8、五：参见图7,图8,标准次梁（8）长度为150Omnb采用16#工字钢制作，次梁共设置两道螺栓孔，并在钢管立柱位置焊接Ioomm直径20钢筋头（9）；步骤六：参见图9,图10,标准次梁（8）与主次梁连接件（4）通过插销（7）连接;步骤七：参见图11,型钢平台共设置主梁2道，标准次梁3道；按照图纸设计尺寸要求，可预先在地面完成拼装。步骤八：参见图12,型钢平台拼装完成后，通过吊环（10）采用塔吊一次性吊放至电梯井道内，并将主梁活动部件旋转至180。，与主梁固定件平行，抗滑键（3）与楼层结构边卡紧，封头钢板（5）与剪力墙顶紧，随后进行上部脚手架搭设，将脚手架底部与钢筋头（9）焊接牢固，完成第一次型
9、钢平台及架体安装；附图说明：l-600mm长16#主梁活动部件工字钢、2-8mm厚度主次梁连接件、3-1500mm长16#抗滑件工字钢、4-8mm厚度主次梁连接件钢板、5-8m厚度主梁封头钢板、6-270Omm长16#主梁固定件工字钢、7T50mm长直径20mm连接插销、8-1500mm长16#次梁工字钢、9T00mm长直径20mm钢筋头、10-直径20mm吊环、11-钢管架体；100O图114、架体搭设在平台上面采用钢管搭设操作平台，钢管立杆立于工字钢钢上，底口套在已焊接的钢筋上，用来保证钢管的位置和防止滑落。具体搭设参数如下:(1)扣件式钢管架设置三排九根立杆，2500*2100电梯井纵横
10、向间距1.0米;2100*2100的电梯井为0.8,步距为1.45米，立杆设计高度4.5米，施工过程中根据实际情况适当调整;125y83025/25于水平才上激8木方横（作为操作面卬 、电梯井提升架平面搭设示意图（2）纵横向水平杆各设置3根与立杆连接，水平杆长度分别为2.4米、2.0米、1.9米，水平杆上铺设50*100木方龙骨200,面层满铺双层模板，钢管架搭设完成后，四周采用顶托与结构顶紧。（3）型钢脚手架吊装及吊装搁置后模板的铺设：型钢脚手架搭设完成后，使用现场塔吊整体吊装到施工的电梯井道内，根据现场使用需要，需在工字钢钢上面及需要站人作为操作面的水平钢管上满铺模板。本工程采用TC561
11、0型自升塔式起重机，最远端起重重量为1吨。5、电梯井操作架提升（1）吊装方法：当上一层模板拆除后，可采用塔吊将型钢平台与架体整体吊装，安装在上一层楼面井内并进行临时固定。随着电梯井道浇筑混凝土，依次逐渐上升搭设平台。当电梯井结顶时，还可利用该平台对架体进行适当加固，作为顶板的支模架使用，完工后利用人工拆除操作平台，最后再拆除钢平台。（2）电梯井提升为逐层提升，参见图图13、图14、图15、图16,型钢平台脚手架使用完成后，采用塔吊通过吊环（10）将型钢平台及架体缓缓提升，此时主梁活动部件自动旋转至90,型钢平台逐渐提升至上一层楼面，再将平台缓缓下放，将主梁活动部件旋转至180,将抗滑键（3）与楼层结构边卡紧，封头钢板（5）与剪力墙顶紧，完成架体及平台整体爬升作业。(PpP图156图六、电梯井安全防护1、电梯井道安全防护1.1 电梯井施工操作架(平台)拆除完毕后应及时对电梯井进行安全防护。1.2 电梯井门洞口安装150OnIm高140Omnl宽的工具式防护门：防护门底部安装20O
