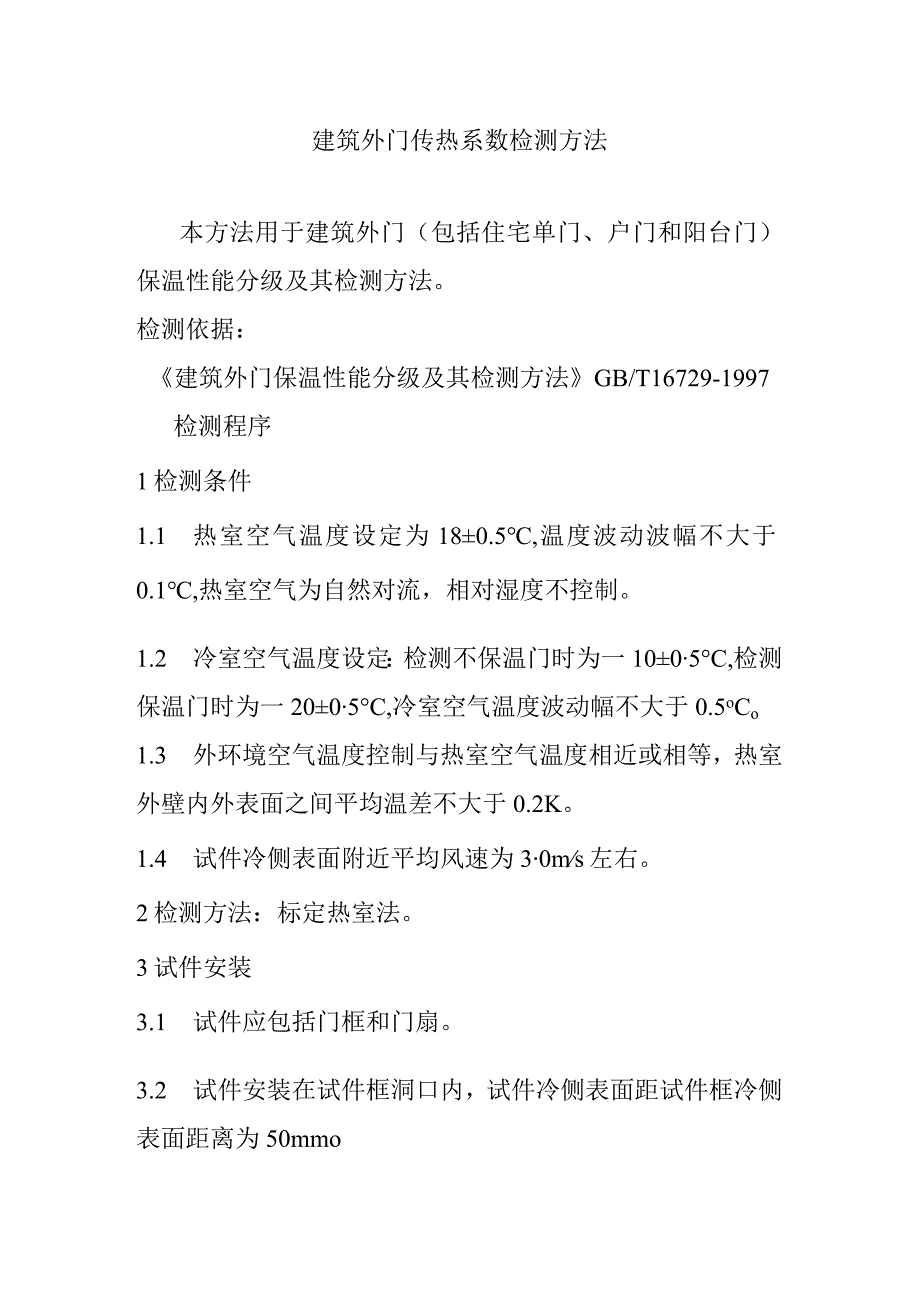

建筑外门传热系数检测方法.docx_第1页
第1页 / 共5页

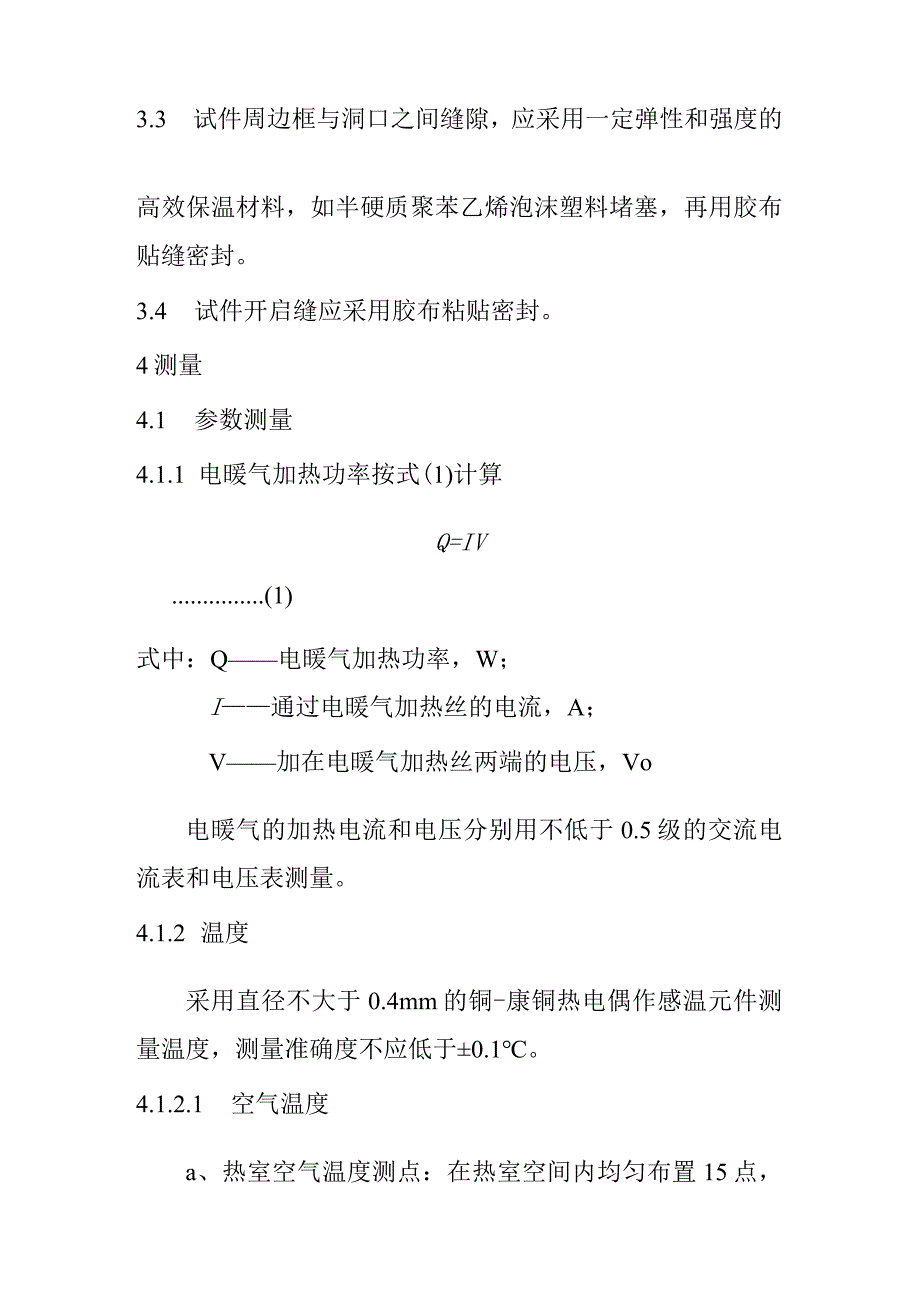

建筑外门传热系数检测方法.docx_第2页
第2页 / 共5页

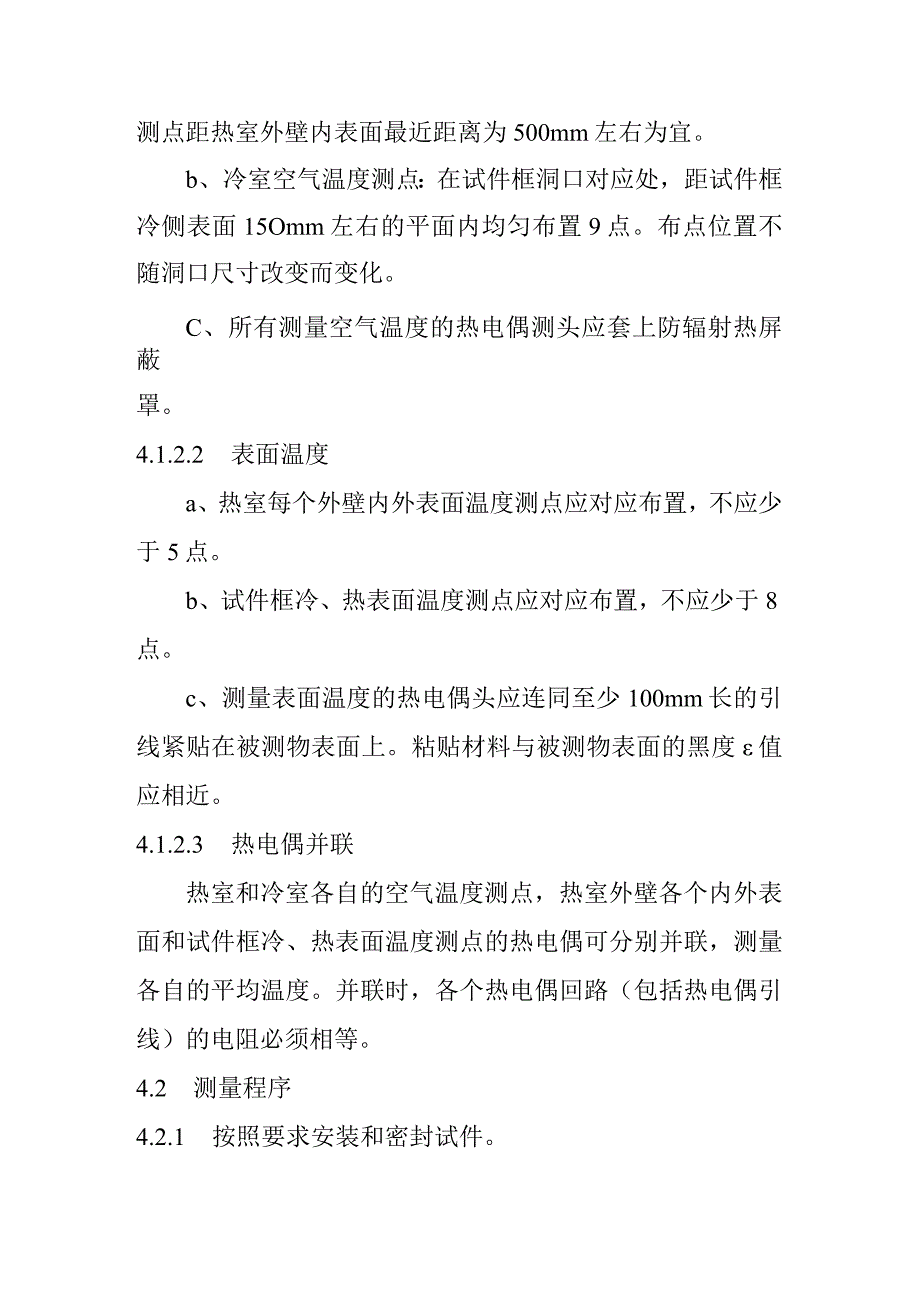

建筑外门传热系数检测方法.docx_第3页
第3页 / 共5页
建筑外门传热系数检测方法.docx_第4页
第4页 / 共5页
建筑外门传热系数检测方法.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《建筑外门传热系数检测方法.docx》由会员分享,可在线阅读,更多相关《建筑外门传热系数检测方法.docx(5页珍藏版)》请在第壹文秘上搜索。

1、建筑外门传热系数检测方法本方法用于建筑外门(包括住宅单门、户门和阳台门)保温性能分级及其检测方法。检测依据:建筑外门保温性能分级及其检测方法GB/T16729-1997检测程序1检测条件1.1 热室空气温度设定为180.5,温度波动波幅不大于0.1,热室空气为自然对流,相对湿度不控制。1.2 冷室空气温度设定:检测不保温门时为一1005C,检测保温门时为一2005C,冷室空气温度波动幅不大于0.5oCo1.3 外环境空气温度控制与热室空气温度相近或相等,热室外壁内外表面之间平均温差不大于0.2K。1.4 试件冷侧表面附近平均风速为30ms左右。2检测方法:标定热室法。3试件安装3.1 试件应包

2、括门框和门扇。3.2 试件安装在试件框洞口内,试件冷侧表面距试件框冷侧表面距离为50mmo3.3 试件周边框与洞口之间缝隙,应采用一定弹性和强度的高效保温材料,如半硬质聚苯乙烯泡沫塑料堵塞,再用胶布贴缝密封。3.4 试件开启缝应采用胶布粘贴密封。4测量4.1 参数测量4.1.1 电暖气加热功率按式(1)计算Q=IV(1)式中:Q电暖气加热功率,W;I通过电暖气加热丝的电流,A;V加在电暖气加热丝两端的电压,Vo电暖气的加热电流和电压分别用不低于0.5级的交流电流表和电压表测量。4.1.2 温度采用直径不大于0.4mm的铜-康铜热电偶作感温元件测量温度,测量准确度不应低于0.1。4.1.2.1

3、空气温度a、热室空气温度测点:在热室空间内均匀布置15点,测点距热室外壁内表面最近距离为500mm左右为宜。b、冷室空气温度测点:在试件框洞口对应处,距试件框冷侧表面15Omm左右的平面内均匀布置9点。布点位置不随洞口尺寸改变而变化。C、所有测量空气温度的热电偶测头应套上防辐射热屏蔽罩。4.1.2.2 表面温度a、热室每个外壁内外表面温度测点应对应布置,不应少于5点。b、试件框冷、热表面温度测点应对应布置,不应少于8点。c、测量表面温度的热电偶头应连同至少100mm长的引线紧贴在被测物表面上。粘贴材料与被测物表面的黑度值应相近。4.1.2.3 热电偶并联热室和冷室各自的空气温度测点,热室外壁各

4、个内外表面和试件框冷、热表面温度测点的热电偶可分别并联,测量各自的平均温度。并联时,各个热电偶回路(包括热电偶引线)的电阻必须相等。4.2 测量程序4.2.1 按照要求安装和密封试件。4.2.2 启动检测装置,按照要求控制热室、冷室和外环境空气温度。4.2.3 当冷热室空气温度达到规定要求,并且电暖气加热功率稳定不变4h之后,开始测量各个参数,随时测得的热室空气温度和热室外壁内、外表面之间的平均温度/*每小时变化不大于0.2K,冷室空气温度tc每小时变化不大于0.5K,当这些变化不是单向变化时,可视传热过程已进入稳定状态。4.2.4 传热过程进入稳定状态之后,每隔一小时测量一次参数加tc、/、

5、ZA0和Q。这些参数是根据冷室空气温度波动出现最高和最低两个时刻测量的平均值。4.2.5 取4次测量结果的平均值。4.3 检测结果4.3.1 传热系数K值应按式(2)计算:K=Q一加1/.2/%At(2)式中:K传热系数,W(m2K);Q电暖气加热量,W;m热室外壁热流系数,W/K;m2试件框热流系数,W/K;明热室外壁内外表面之间平均温差,K;/2试件框热侧表面与冷侧表面之间温差,K;t热室空气温度力与冷室空气温度心之差,K;A试件面积,按试件外缘尺寸计算,m2o4.3.2当试件面积小于洞口面积时,应采用与试件厚度相近的标准板(如半硬质聚苯乙烯泡沫塑料板)封堵空隙。试件传热系数K应按式(3)计算:K_Q一2/优一加21%SGAt(3)式中:S标准板面积,m2;G标准板热导,W(m2K);/。3标准板热侧表面与冷侧表面之间平均温差,Ko式中其余符号意义同式(2)o4.3.3 计算结果取三位有效数字。4.3.4 传热系数K测量相对误差不应大于5%o
