建筑工地冬季施工方案.docx

上传人:p** 文档编号:846690 上传时间:2024-03-16 格式:DOCX 页数:17 大小:55.63KB
下载 相关 举报
建筑工地冬季施工方案.docx_第1页
第1页 / 共17页
建筑工地冬季施工方案.docx_第2页
第2页 / 共17页
建筑工地冬季施工方案.docx_第3页
第3页 / 共17页
建筑工地冬季施工方案.docx_第4页
第4页 / 共17页
建筑工地冬季施工方案.docx_第5页
第5页 / 共17页
建筑工地冬季施工方案.docx_第6页
第6页 / 共17页
建筑工地冬季施工方案.docx_第7页
第7页 / 共17页
建筑工地冬季施工方案.docx_第8页
第8页 / 共17页
建筑工地冬季施工方案.docx_第9页
第9页 / 共17页
建筑工地冬季施工方案.docx_第10页
第10页 / 共17页
亲,该文档总共17页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《建筑工地冬季施工方案.docx》由会员分享,可在线阅读,更多相关《建筑工地冬季施工方案.docx(17页珍藏版)》请在第壹文秘上搜索。

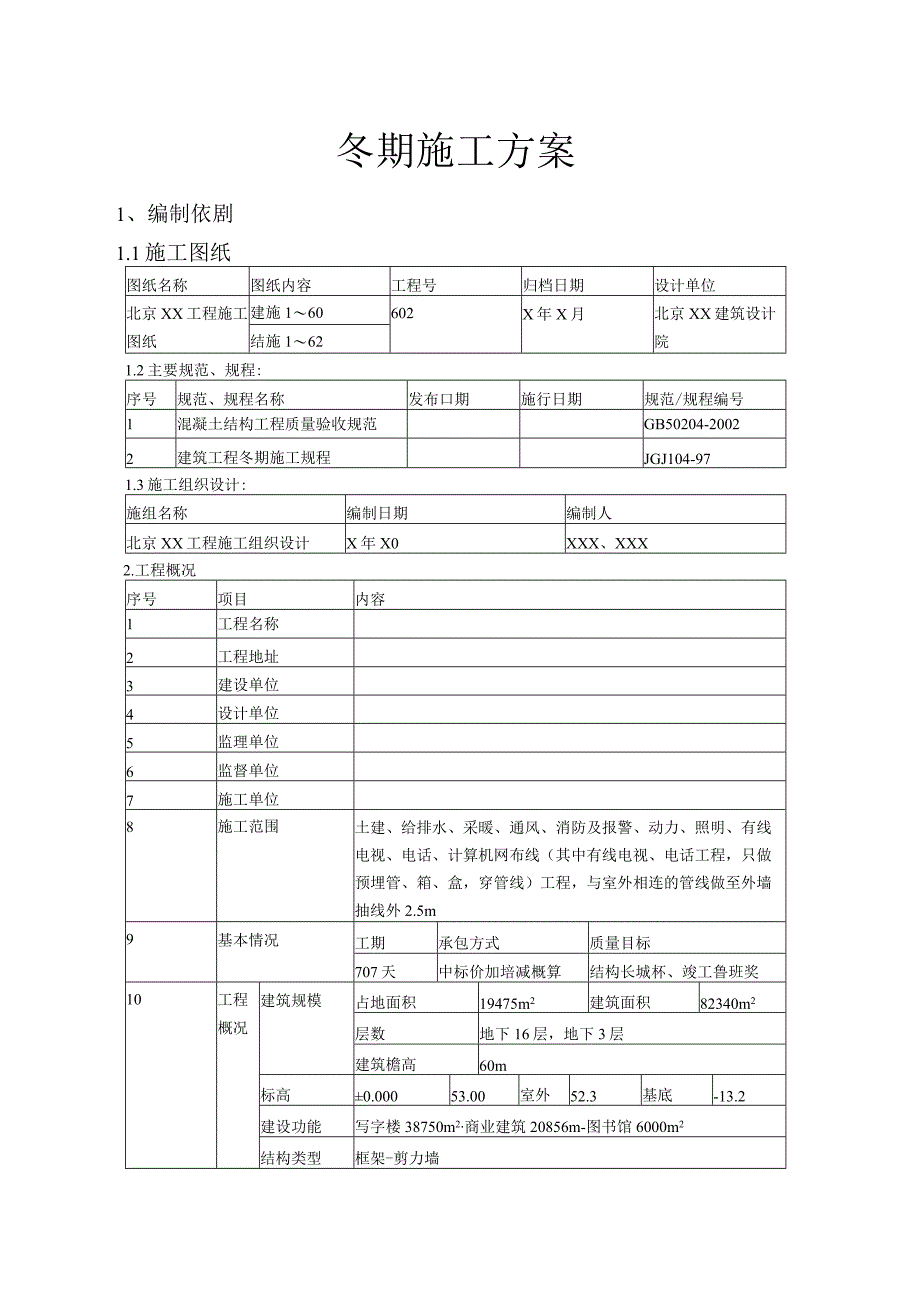

1、冬期施工方案1、编制依剧1.1施工图纸图纸名称图纸内容工程号归档日期设计单位北京XX工程施工图纸建施160602X年X月北京XX建筑设计院结施1621.2主要规范、规程:序号规范、规程名称发布口期施行日期规范/规程编号1混凝土结构工程质量验收规范GB50204-20022建筑工程冬期施工规程JGJ104-971.3施工组织设计:施组名称编制日期编制人北京XX工程施工组织设计X年X0XXX、XXX2.工程概况序号项目内容1工程名称2工程地址3建设单位4设计单位5监理单位6监督单位7施工单位8施工范围土建、给排水、采暖、通风、消防及报警、动力、照明、有线电视、电话、计算机网布线(其中有线电视、电话

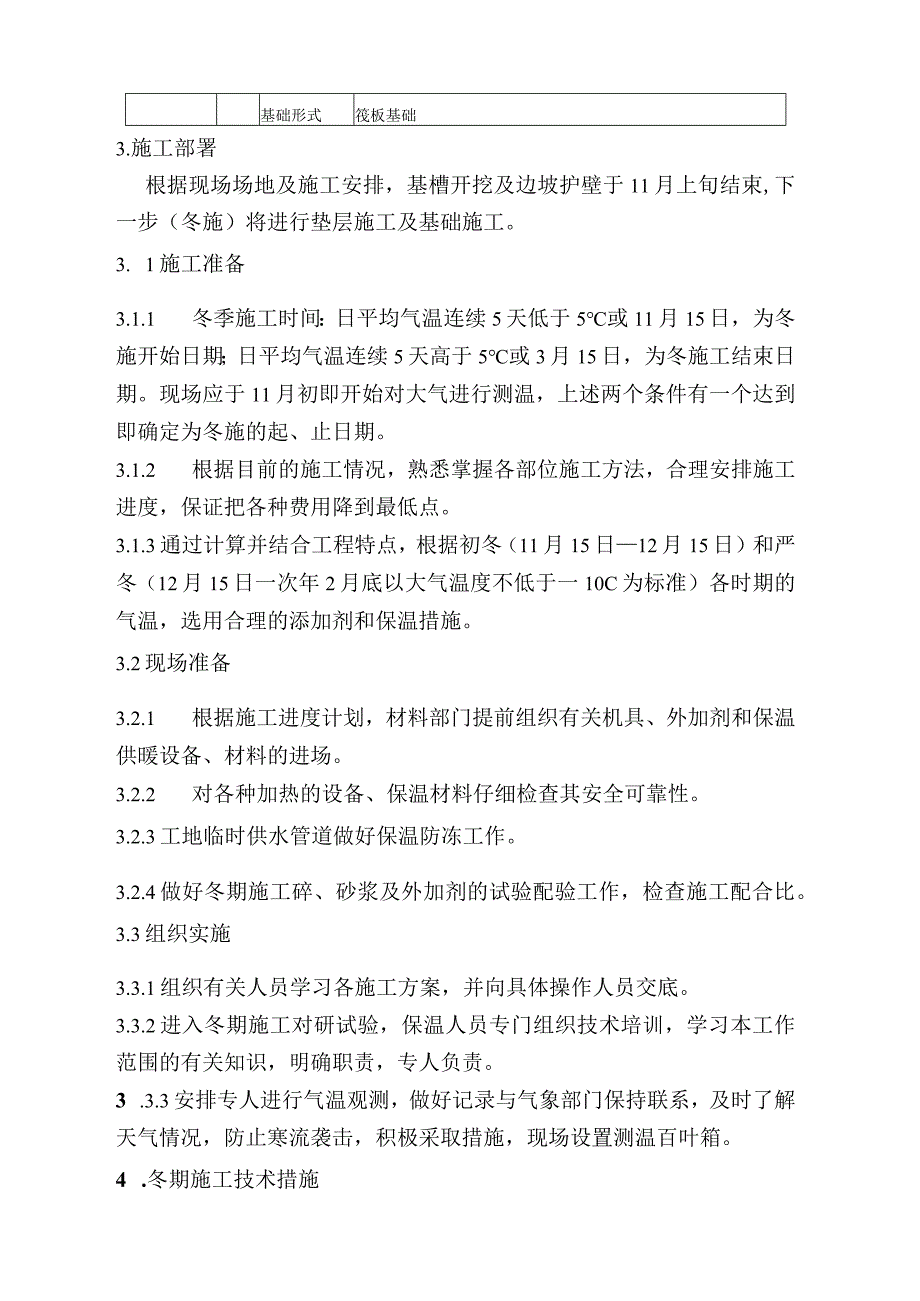

2、工程,只做预埋管、箱、盒,穿管线)工程,与室外相连的管线做至外墙抽线外2.5m9基本情况工期承包方式质量目标707天中标价加培减概算结构长城杯、竣工鲁班奖10工程概况建筑规模占地面积19475m2建筑面积82340m2层数地下16层,地下3层建筑檐高60m标高0.00053.00室外52.3基底-13.2建设功能写字楼38750m2商业建筑20856m-图书馆6000m2结构类型框架-剪力墙基础形式筏板基础3.施工部署根据现场场地及施工安排,基槽开挖及边坡护壁于11月上旬结束,下一步(冬施)将进行垫层施工及基础施工。3. 1施工准备3.1.1 冬季施工时间:日平均气温连续5天低于5或11月15

3、日,为冬施开始日期;日平均气温连续5天高于5或3月15日,为冬施工结束日期。现场应于11月初即开始对大气进行测温,上述两个条件有一个达到即确定为冬施的起、止日期。3.1.2 根据目前的施工情况,熟悉掌握各部位施工方法,合理安排施工进度,保证把各种费用降到最低点。3.1.3通过计算并结合工程特点,根据初冬(11月15日12月15日)和严冬(12月15日一次年2月底以大气温度不低于一10C为标准)各时期的气温,选用合理的添加剂和保温措施。3.2现场准备3.2.1 根据施工进度计划,材料部门提前组织有关机具、外加剂和保温供暖设备、材料的进场。3.2.2 对各种加热的设备、保温材料仔细检查其安全可靠性

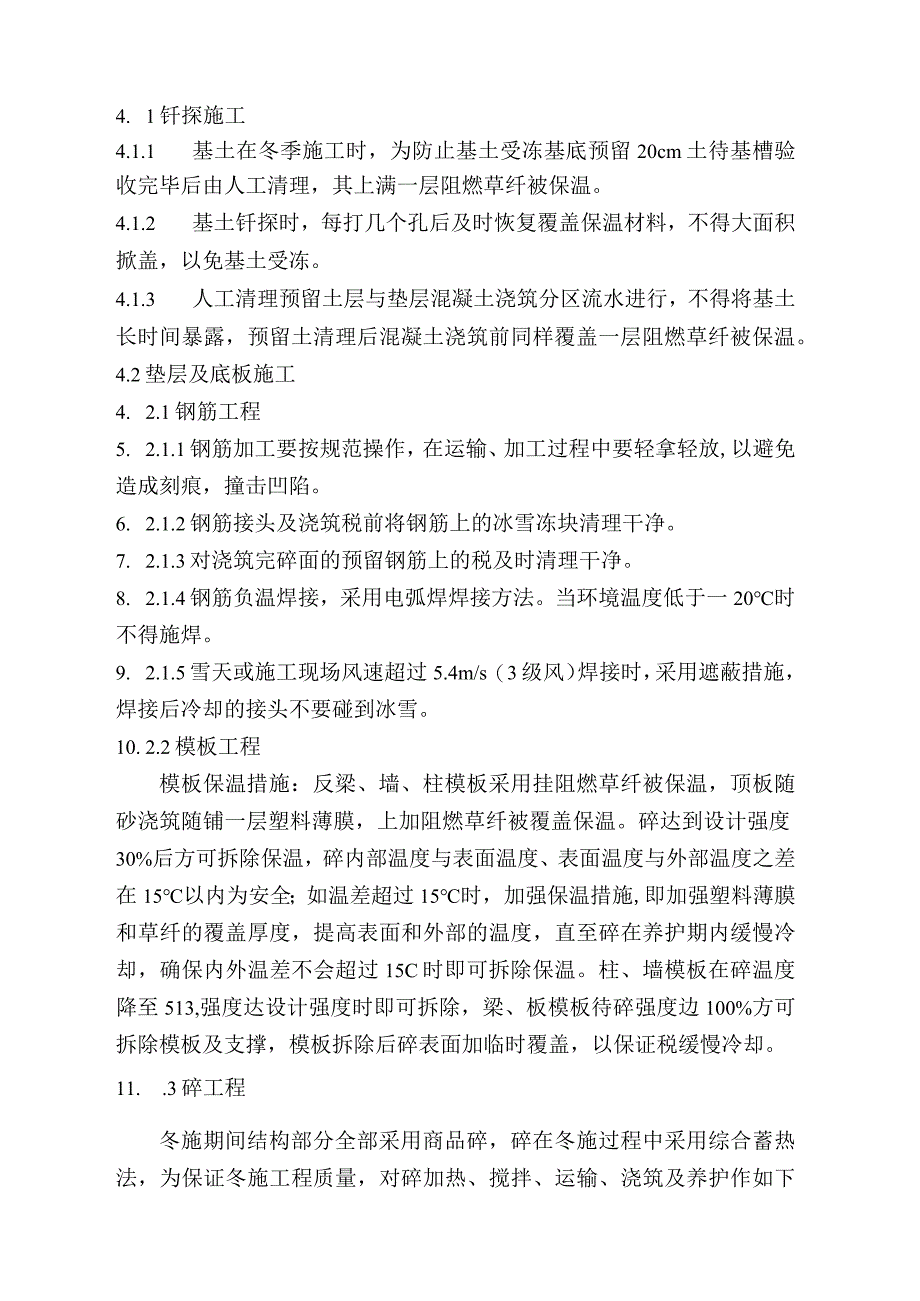

4、。3.2.3工地临时供水管道做好保温防冻工作。3.2.4做好冬期施工碎、砂浆及外加剂的试验配验工作,检查施工配合比。3.3组织实施3.3.1组织有关人员学习各施工方案,并向具体操作人员交底。3.3.2进入冬期施工对研试验,保温人员专门组织技术培训,学习本工作范围的有关知识,明确职责,专人负责。3 .3.3安排专人进行气温观测,做好记录与气象部门保持联系,及时了解天气情况,防止寒流袭击,积极采取措施,现场设置测温百叶箱。4 .冬期施工技术措施4. 1钎探施工4.1.1 基土在冬季施工时,为防止基土受冻基底预留20cm土待基槽验收完毕后由人工清理,其上满一层阻燃草纤被保温。4.1.2 基土钎探时,

5、每打几个孔后及时恢复覆盖保温材料,不得大面积掀盖,以免基土受冻。4.1.3 人工清理预留土层与垫层混凝土浇筑分区流水进行,不得将基土长时间暴露,预留土清理后混凝土浇筑前同样覆盖一层阻燃草纤被保温。4.2垫层及底板施工4. 2.1钢筋工程5. 2.1.1钢筋加工要按规范操作,在运输、加工过程中要轻拿轻放,以避免造成刻痕,撞击凹陷。6. 2.1.2钢筋接头及浇筑税前将钢筋上的冰雪冻块清理干净。7. 2.1.3对浇筑完碎面的预留钢筋上的税及时清理干净。8. 2.1.4钢筋负温焊接,采用电弧焊焊接方法。当环境温度低于一20时不得施焊。9. 2.1.5雪天或施工现场风速超过5.4m/s(3级风)焊接时,

6、采用遮蔽措施,焊接后冷却的接头不要碰到冰雪。10. 2.2模板工程模板保温措施:反梁、墙、柱模板采用挂阻燃草纤被保温,顶板随砂浇筑随铺一层塑料薄膜,上加阻燃草纤被覆盖保温。碎达到设计强度30%后方可拆除保温,碎内部温度与表面温度、表面温度与外部温度之差在15以内为安全;如温差超过15时,加强保温措施,即加强塑料薄膜和草纤的覆盖厚度,提高表面和外部的温度,直至碎在养护期内缓慢冷却,确保内外温差不会超过15C时即可拆除保温。柱、墙模板在碎温度降至513,强度达设计强度时即可拆除,梁、板模板待碎强度边100%方可拆除模板及支撑,模板拆除后碎表面加临时覆盖,以保证税缓慢冷却。11. .3碎工程冬施期间

7、结构部分全部采用商品碎,碎在冬施过程中采用综合蓄热法,为保证冬施工程质量,对碎加热、搅拌、运输、浇筑及养护作如下要求:12. 2.3.1冬施用于搅拌碎的砂、石、水泥均应保持正温。采用32.5以上普通硅酸盐水泥,用暖棚存放,并不得直接接触80C以上的热水。水泥不得直接加热。13. 2.3.2拌制碎采用加热水的方法,水温不大于80C,若达不到热工计算的要求,则采用骨料加热法,骨料的加热温度不得超过50,具体温度值由热工计算确定。14. 2.3.3骨料必须清洁,不得含有冰、雪等冻结物及易冻裂的矿物质,含泥量不得超过规定值,掺含钾、钠离子早强型防冻剂时碎中不得混有活性骨料。42.34严格控制水灰比,不

8、得大于0.6,每立方米碎水泥用量不少于300kg,由骨料带人的水分及外加刑溶液中的水分均应从拌和水中扣除。15. 2.3.5外加剂采用无盐类防冻剂,大体积混凝土加用引气剂或引气减水剂,配置防冻剂溶液要有专人负责,严格控制防冻剂等外加剂掺量。外加剂必须使用符合设计规范规定,并经公司中心试验室的同意,并符合混凝土外加刑应用技术规范(GB8075.GB8076)的规定,方准使用.16. 2.3.6碎拌制前,应用热水冲洗搅拌机,碎搅拌时间取常温搅拌时间的L5倍,碎的运距要尽量缩短,同时要做好碎罐车及泵管的保温工作.17. 2.3.7要求碎出搅拌机的温度不低于10,入模温度不低于5o42.3.8砂要充分

9、搅拌后再缺车,每盘搅拌时间不少于180秒,不要任意加水。若发生离析时在浇筑前应进行二次搅拌。18. 2.3.9浇筑竖向结构税前先检查墙、柱模板的保温是否包裹严密,以防碎局部受冻,竖向碎施工时除采用直接在模板外阻燃草纤被保温外,利用外脚手架安全网加棚布挡风,防止冷风直接贯击施工砂接触面。19. 2.3.10墙体碎的浇筑要连续施工,间隔时间不超过2小时,不留或少留施工缝。20. 2.3.11平面碎浇筑前,地下结构采用将整个地下室内封闭,地上结构利用外脚手架安全网加棚布挡风适当封闭,必要时从封闭室内采取电暖气或其它措施加温,保证板底不有冻。21. 2.3.12梁板同时浇筑,浇筑方法采用从一端开始向另

10、一端采用“赶浆法”浇筑。碎振捣密实后抹平,在碎表面温度降至2之前覆盖一层塑料薄膜,两层阻燃草纤被,保温72小时。22. 2.3.13严格控制板面上料时间及荷载。23. 2.3.14混凝土养护:墙柱拆模后立即用塑料布覆盖,外挂阻燃草纤被保温,顶板碎浇筑初凝后铺一层塑料薄膜,上加阻燃草纤被覆盖保温。24. 2.3.15混凝土试块留置:混凝上试块除正常留置外须增设不少于两组与结构同条件养护的试块,分别用受冻前的混凝土强度和转入常温养护28天的混凝土强度。25. 2.4大体积混凝土26. 2.4.1骨料不得含有机杂质,粗骨料含泥量3%,细骨料含泥量1%,砂率控制在35%左右,不宜过大否则对混凝土抗裂不

11、利,粒径选择中砂(InX=2.33)。27. 2.4.2掺人UKAl0%左右(取代水泥)拌制成补偿收缩混凝土,掺人普通减水剂以减缓水化热。28. 2.4.3基础底板厚度超过1.2米采取分层浇筑方法,分层厚度0.60.8米。29. 2.4.4为了增强分层浇筑层间的结合采取下层混凝土表面钢筋插铁加强法。30. 2.4.5混凝土养护采用岩棉及塑料薄膜覆盖,养护时间为14天。31. 2.5大体积混凝土质量预控4.2.5.1加强测温管理4.2.5.1.1做好中心温度及表面温度记录并控制好中心及表面温差情况,一般控制在1520之间。4.2.5.1.2作好大气温度记录随时观查大气温度对混凝土中心及表面温度影

12、响。42.5.2推行乂.一RsRm管理推行X.一Rs-Rm管理易于控制工序质量以及混凝土温度变化。质量管理始于管理图,它是在生产过程中分析和控制工序质量的主要工具,冬期施工中混凝土质量控制是主要关键,影响混凝土质量的主要项目是:4.2.5.2.1混凝土坍落度控制得不好,混凝土强度离散性大,由于加水量控制不准,混凝土强度波动值班内盘间离差可达到=3Mpa以上。4.2.5.2.2冬施中混凝土搅拌温度控制得不好,影响混凝土早期受冻临界强度,对综合蓄热法施工不利。4.2.5.2.3为了把影响混凝土质量主要因素控制好,对以上两项工序应处于管理状态,建议推行中位数极差X.一Rs-Rm管理图或移动极差X.一

13、Rs管理图进行控制,通过它确保产品质量的一致性及稳定性。下面作一管理图(详见下图、表1)实例:DX.管理图(平均值)CLlX.=17.5oCUCL=X.十266Rs.=17.5+2.66*1.81(平均值上侧管理界限)1.OX.2.66Rs.=17.5-2.66*1.81(平均值下侧管理界限)2)Rs管理图(日平均值变动范围)CL=RS=L81oCUCL=3.2Rs=5.9IOC(日平均值上侧管理界限)3)Rm管理图(各日变动范围)CI=Rm.=4.9IOCUCL=2.2Rni=10.8oC(上侧管理界限)X.=XL+X2.+Xn/n;RS=RS2+Rs3+RSn/nT;图中X.一平均值;Rs

14、一日变动范围;Rm=Rm1+Rm2+Rmn/nRm-各日变动范围;CL-X.管理图的管理UCLX.管理图的上侧管理线;1.CL-X.管理图的下侧管理线;CLRs管理图的管理线;UCL-Rs管理图的上侧管理线;CL-Rm管理图的管理线;UCL-Rm管理图的下侧管理线;关于混凝土坍落度管理X.-Rs-Rm管理图同上例方法相似,可利用表1(b)求出。通过以上X.-Rs-Rm管理图,可以看出所有点都在控制线以内,说明工序质量是稳定的。一般要求至少25点以上连续管理界限内,才处工序处于管理界限内,才算工序处于管理状态。因为用少量数据作管理图,容易产生错误的判断。质量特征搅拌温度时间自XX年X月乂日工程名称测定单位至XX年X月乂日执行人月日1测定值X.RSRmn=3(X.X.)(X.-X.)2摘要XlX2X31.31201816541840.5421719155117140.5631821155418160.5741413194615362.5851715185017230.5962120165719251.5IO717192

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 建筑/环境 > 设计及方案

copyright@ 2008-2023 1wenmi网站版权所有

经营许可证编号:宁ICP备2022001189号-1

本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知第壹文秘网,我们立即给予删除!
