1、电梯井道型钢脚手架专项施工方案一、编制说明*属于高层、超高层建筑群体，其中B区住宅楼电梯井结构类型部分框-架剪力墙核心筒结构，电梯井道施工时，如若采用传统的扣件式钢管脚手架作为施工操作架以及模板支撑架体，其整体刚度较差，扣件处受集中荷载较大，因此架体的稳定性安全性欠佳。另外，传统的脚手架体系还存在搭设周期较长，施工材料较多，搭设成本较高等不利特点。从以上角度出发，为了实现脚手架体系的安全、高效搭设，本工程中采用型钢结合扣件式钢管架的井道架体形式，特编此方案，指导现场新型井道操作架的顺利实施。二、编制依据1、工程现场资料、文件：1）*广场施工组织设计2）建设单位提供的建筑、结构图纸2、国家、行业

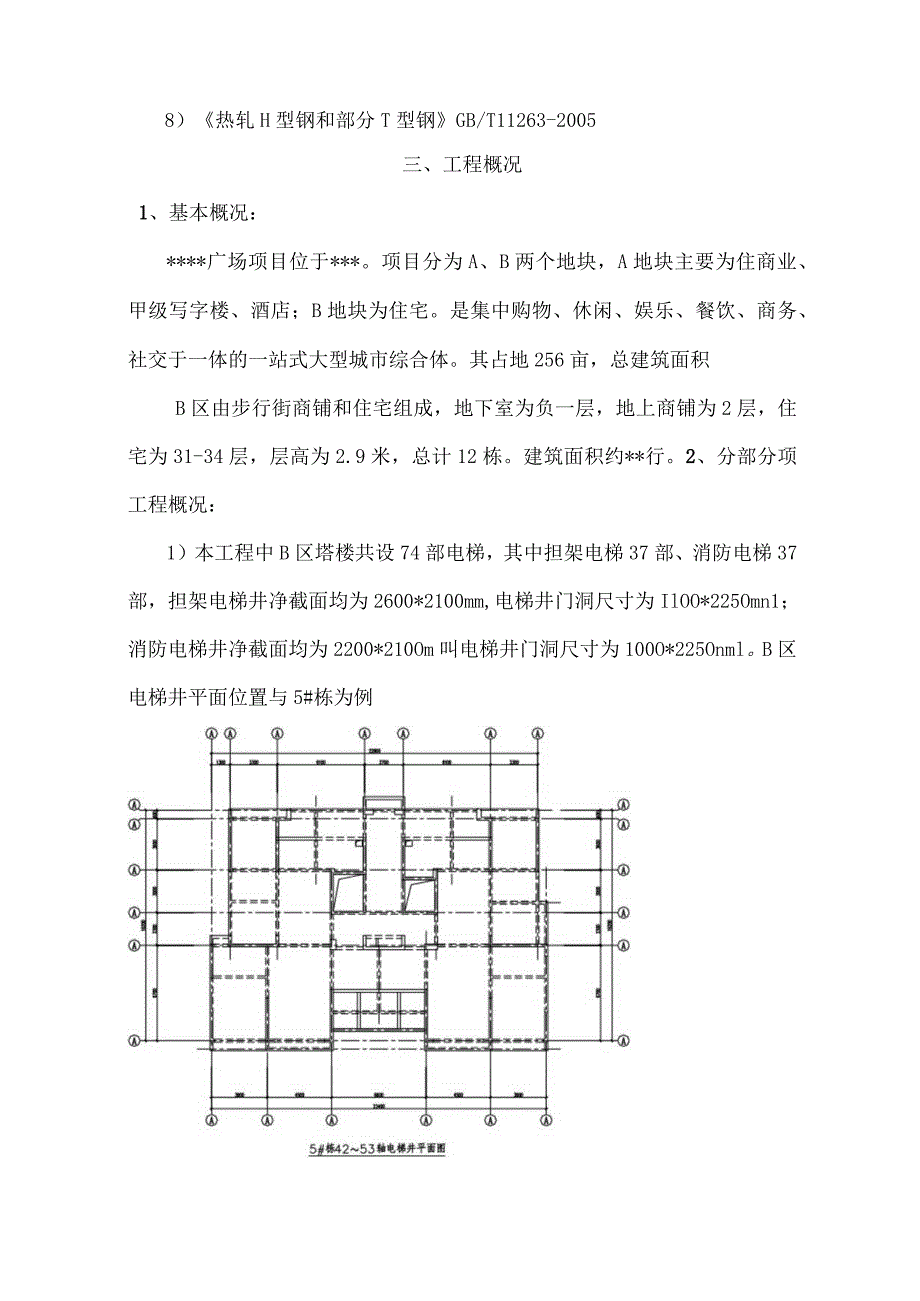

2、相关规范标准技术法规：1）建筑施工扣件式钢管脚手架安全技术规程JGJI30-20112）密目式安全立网GB5725-20093）建筑施工高处作业安全技术规程JGJ80-914）建筑施工手册第四版5）钢结构设计规范（GB50017-2011）6）建筑结构荷载规范（GB50009-2012）7）建筑施工脚手架实用手册（含垂直运输设施）8）热轧H型钢和部分T型钢GB/T11263-2005三、工程概况1、基本概况：*广场项目位于*。项目分为A、B两个地块，A地块主要为住商业、甲级写字楼、酒店；B地块为住宅。是集中购物、休闲、娱乐、餐饮、商务、社交于一体的一站式大型城市综合体。其占地256亩，总建筑面

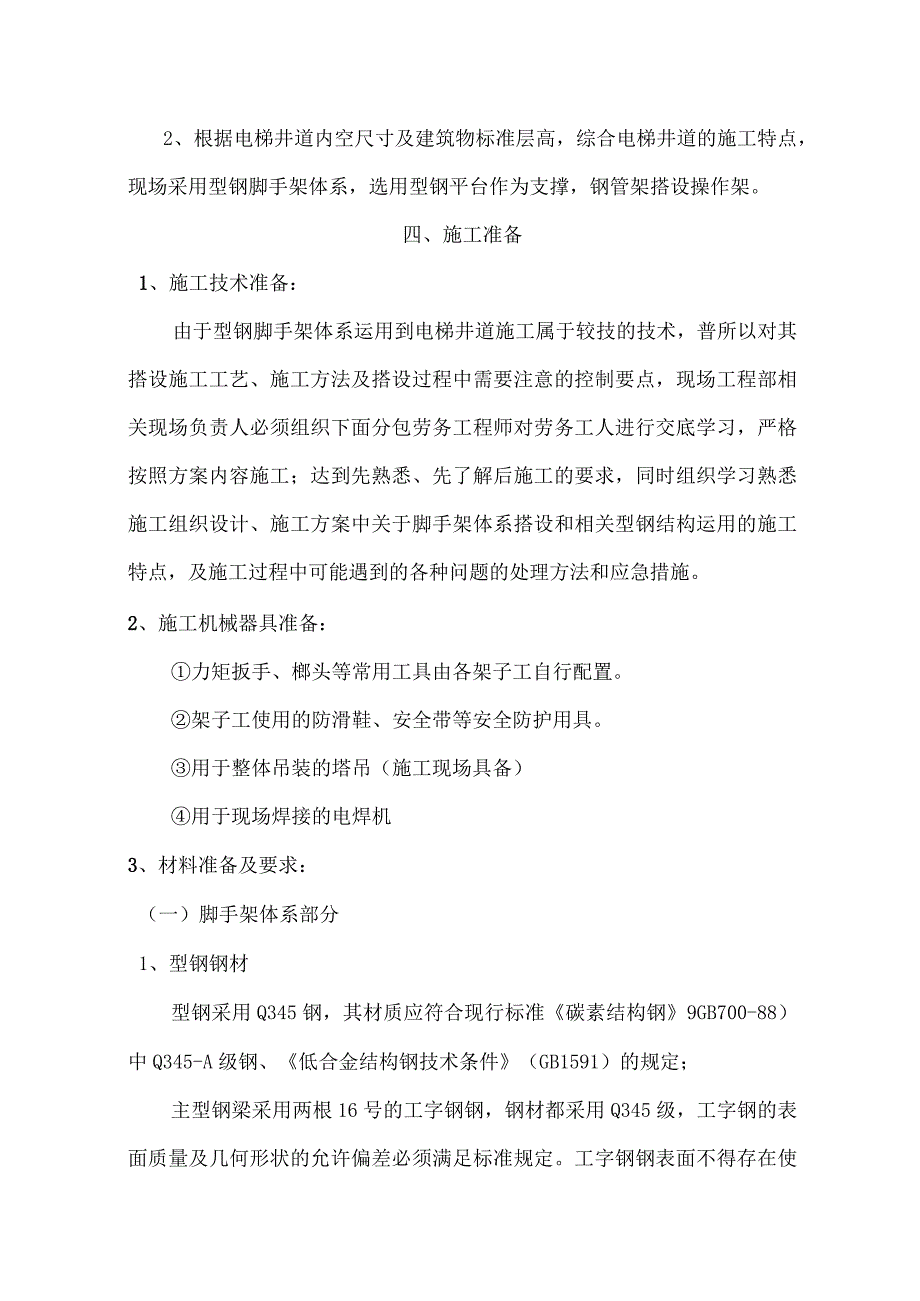

3、积B区由步行街商铺和住宅组成，地下室为负一层，地上商铺为2层，住宅为31-34层，层高为2.9米，总计12栋。建筑面积约*行。2、分部分项工程概况：1）本工程中B区塔楼共设74部电梯，其中担架电梯37部、消防电梯37部，担架电梯井净截面均为2600*2100mm,电梯井门洞尺寸为IlOO*225Omn1；消防电梯井净截面均为2200*210Om叫电梯井门洞尺寸为100O*225Onml。B区电梯井平面位置与5#栋为例2、根据电梯井道内空尺寸及建筑物标准层高，综合电梯井道的施工特点，现场采用型钢脚手架体系，选用型钢平台作为支撑，钢管架搭设操作架。四、施工准备1、施工技术准备：由于型钢脚手架体系运
4、用到电梯井道施工属于较技的技术，普所以对其搭设施工工艺、施工方法及搭设过程中需要注意的控制要点，现场工程部相关现场负责人必须组织下面分包劳务工程师对劳务工人进行交底学习，严格按照方案内容施工；达到先熟悉、先了解后施工的要求，同时组织学习熟悉施工组织设计、施工方案中关于脚手架体系搭设和相关型钢结构运用的施工特点，及施工过程中可能遇到的各种问题的处理方法和应急措施。2、施工机械器具准备：力矩扳手、榔头等常用工具由各架子工自行配置。架子工使用的防滑鞋、安全带等安全防护用具。用于整体吊装的塔吊（施工现场具备）用于现场焊接的电焊机3、材料准备及要求：（一）脚手架体系部分1、型钢钢材型钢采用Q345钢，其
5、材质应符合现行标准碳素结构钢9GB700-88）中Q345-A级钢、低合金结构钢技术条件（GB1591）的规定；主型钢梁采用两根16号的工字钢钢，钢材都采用Q345级，工字钢的表面质量及几何形状的允许偏差必须满足标准规定。工字钢钢表面不得存在使用上有害的缺陷，不得有显著的扭转，规定工字钢钢波浪弯的允许值及各规格，工字钢钢截面形状等有关参数的数值、允差值等必须符合规范要求。工字钢钢应避免几何形状出现塌角、腿扩。2、钢丝绳、钢丝绳夹采用6*37的钢丝绳，直径为U15mm,钢丝绳和钢丝绳夹的质量均应满足GB6946-86的相关规定要求。3吊环采用直径20的HPB235级圆钢制成，其材质应符合现行国家
6、标准碳素钢结构9GB700-88）中Q345-A级钢的规定。4、钢管1）脚手架钢管使类型为048X3.O钢管。2）钢管应为力学性能适中的Q235钢，其力学性质应符合国家现行标准碳素结构钢（GB700-89）中Q235A钢的规定。3）钢管的截面尺寸应为外径48mm,壁厚3.Omm0用于立杆、剪刀撑和斜杆的钢管长度为46m（这样的长度一般重25kg以内，适合人工操作）。用于纵横向水平杆的钢管长度根据本工程中电梯井道内净空尺寸确定为2.4、2.0、1.8m,以适应脚手架宽的需要。4）钢管质量的检验要求(1) .钢管的外观质量检验应按表一进行表一钢管质量检验要求项次检查项目验收要求新管1产品质量合格证
7、必须具备2钢管材质证明书3表面质量表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯4外径，壁厚0.50mm,0.35mm5端面应平整，端面切斜的偏差产蜉工650J23O%2100型钢平台正投影图116。工字胡主殿道/I J IWI Y TJ116。工字专次心道/I / I020钢隔头满岸1000300”5650产121001 1300型钢平台正投影图3）、型钢脚手架吊装及吊装搁置后模板的铺设:型钢脚手架搭设完成后，使用现场塔吊整体吊装到施工的电梯井道内，根据现场使用需要，需在工字钢钢上面及需要站人作为操作面的水平钢管上满铺模板。本工程采用TC5610型自升塔式起重机，最远端起重重量为1吨。么
8、或文再关承右浦SK笈承4P5ff外电小尹X力力扪公式狗酣手欠048 3m3 OFFq08003m3 OFFet上00电梯井道型钢脚手架操作平台示意图电梯井遒型钢脚手架操作平台示意图,4）、吊装方法：当上一层模板拆除后，可采用塔吊将预制钢平台与架体整体吊装，安装在上一层楼面井内并进行临时固定。随着电梯井道浇筑混凝土，依次逐渐上升搭设平台。当电梯井结顶时，还可利用该平台对架体进行适当加固，作为顶板的支模架使用,完工后利用人工拆除操作平台，最后再拆除钢平台。六、型钢脚手架的设计计算1）钢管脚手架的计算钢管采用48.3x3.0,经计算得钢管截面几何特性如下：截面积=4.24cm2,惯性矩I=IO.77cm4,截面模量归4.49cm3,回转半径i=l.60cm,每米长质量3.32kgm0脚手架立杆计算单元如下图所示。脚手架计算单元图（1）荷载
