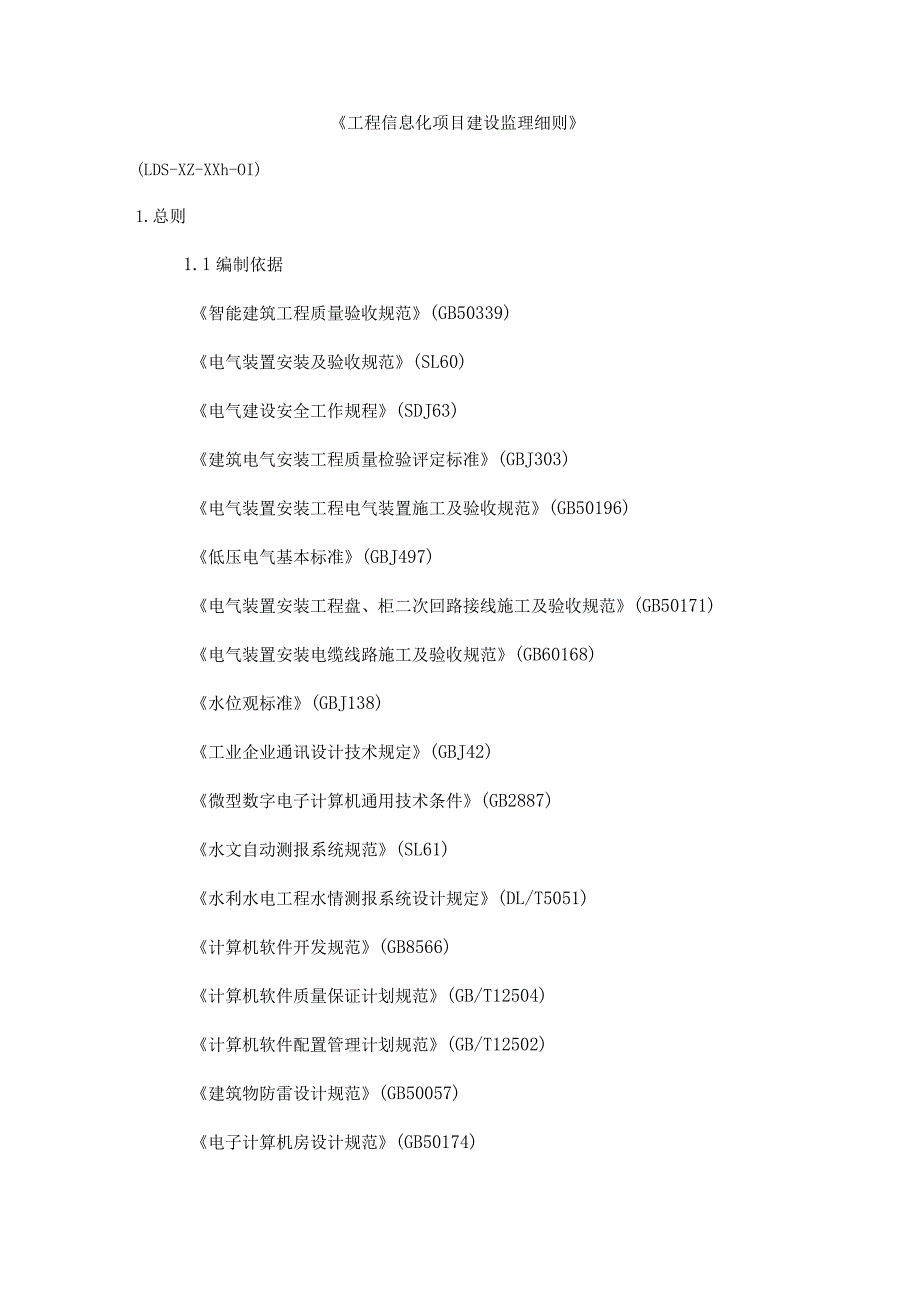

1、工程信息化项目建设监理细则(LDS-XZ-XXh-OI)1.总则1.1编制依据智能建筑工程质量验收规范(GB50339)电气装置安装及验收规范(SL60)电气建设安全工作规程(SDJ63)建筑电气安装工程质量检验评定标准(GBJ303)电气装置安装工程电气装置施工及验收规范(GB50196)低压电气基本标准(GBJ497)电气装置安装工程盘、柜二次回路接线施工及验收规范(GB50171)电气装置安装电缆线路施工及验收规范(GB60168)水位观标准(GBJ138)工业企业通讯设计技术规定(GBJ42)微型数字电子计算机通用技术条件(GB2887)水文自动测报系统规范(SL61)水利水电工程水情

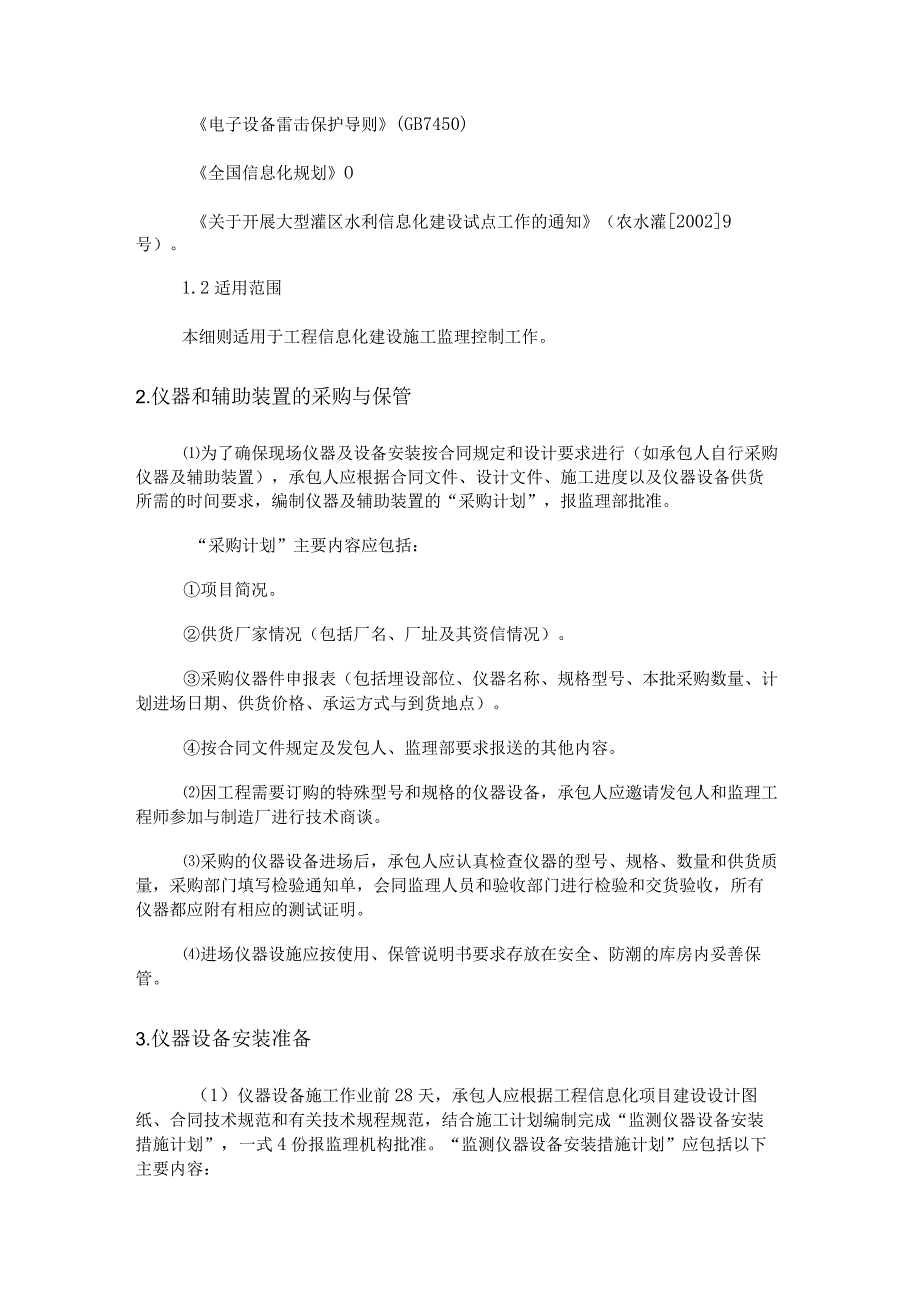

2、测报系统设计规定(DL/T5051)计算机软件开发规范(GB8566)计算机软件质量保证计划规范(GB/T12504)计算机软件配置管理计划规范(GB/T12502)建筑物防雷设计规范(GB50057)电子计算机房设计规范(GB50174)电子设备雷击保护导则(GB7450)全国信息化规划O关于开展大型灌区水利信息化建设试点工作的通知（农水灌20029号）。1.2适用范围本细则适用于工程信息化建设施工监理控制工作。2.仪器和辅助装置的采购与保管为了确保现场仪器及设备安装按合同规定和设计要求进行（如承包人自行采购仪器及辅助装置），承包人应根据合同文件、设计文件、施工进度以及仪器设备供货所需的时间
3、要求，编制仪器及辅助装置的“采购计划”，报监理部批准。“采购计划”主要内容应包括：项目简况。供货厂家情况（包括厂名、厂址及其资信情况）。采购仪器件申报表（包括埋设部位、仪器名称、规格型号、本批采购数量、计划进场日期、供货价格、承运方式与到货地点）。按合同文件规定及发包人、监理部要求报送的其他内容。因工程需要订购的特殊型号和规格的仪器设备，承包人应邀请发包人和监理工程师参加与制造厂进行技术商谈。采购的仪器设备进场后，承包人应认真检查仪器的型号、规格、数量和供货质量，采购部门填写检验通知单，会同监理人员和验收部门进行检验和交货验收，所有仪器都应附有相应的测试证明。进场仪器设施应按使用、保管说明书要
4、求存放在安全、防潮的库房内妥善保管。3.仪器设备安装准备（1）仪器设备施工作业前28天，承包人应根据工程信息化项目建设设计图纸、合同技术规范和有关技术规程规范，结合施工计划编制完成“监测仪器设备安装措施计划”，一式4份报监理机构批准。“监测仪器设备安装措施计划”应包括以下主要内容：项目及内容。工地现场配备的仪器设备，包括测量仪表和检验设备清单（附厂家、型号、合格证、仪器检验资料、说明书等）。作业设备、材料与人员配备、岗位设置及其资历。仪器设备安装布置及其设计编号。仪器设备作业工序与措施（包括必须采用如钻孔等特殊埋设方法的作业工序与措施）。仪器设备安装准备工作与具备的作业条件。作业进度计划。质量
5、保证措施。安全防护措施。承包人在监测仪器设备安装之前，不论监测仪器设备装置是否是发包人提供的，承包人应完成对仪器设备的率定和电缆联接检查，并取得监理工程师的质量检验合格认证。仪器的检查和率定：仪器的型号、规格应符合设计要求。仪器的出厂合格证、出厂率定资料卡片、仪器使用说明等资料齐全。按照有关技术规范，对仪器及设备的主要工作性能（如：力学性能、温度性能、防水绝缘性能、服务器、研华工控机、双色显视屏、背投仪、笔记本电脑、网络交换机、三层交换机、浮子式水位计、闸门开度控制装置、可编程控制器等性能）进行率定。仪器的出厂率定资料和仪器埋设前的率定结果均应妥善保存，以备查证。电缆的检查与联接：仪器的联接电
6、缆其耐久性和防水性能应符合设计和技术规范要求，并通过防水绝缘检验合格。依据设计要求并结合现场情况，每支仪器联接电缆的长度要留有一定的余度。电缆剪裁后应分别编号，并测量并记录电缆芯线电阻。电缆应保持无接头的最大安装长度，以尽量减少电缆的接头数量。仪器与电缆联接按有关技术要求进行，联接后的接头应作防水性能试验。电阻式仪器电缆联接后应测量并记录电缆芯电阻、仪器电阻和电阻比。仪器与电缆联接后，在电缆测量端应有清晰耐久的编号标记。承包人在在仪器率定电缆联接检验合格后，应填写仪器设备质量检查评定表，报监理工程师进行质量认证。不合格的仪器设备不准使用。承包人应结合工程进度和仪器设备安装计划，按照合同文件规定
7、和设计要求完成仪器设备配套的土建工程。如观测房、电缆管道等。“监测仪器设备安装措施计划”连同审签意见单均一式4份，经承包人项目经理或其授权代表签署并加盖公章后报送。监理部或发包人审阅后限时返回审签意见单1份或另行发文批复，原文件不返回。除非收到的批复意见为“修改后重新报送”，否则承包人可即时向监理部或发包人申请开工许可证。监理部或发包人将于接到承包人申请后24小时内开出相应工程项目的开工许可证。如果承包人未能按期向监理部或发包人报送仪器设备安装措施计划，或未报经监理部或发包私人批准擅自作业，或未能按报经批准的工序、措施与计划作业等，由此造成的工期延误和其他损失，由承包人承担合同责任。4.仪器设
8、备安装各类仪器设备安装前，承包人应对所有到工地并检验合格后，各专业技术人员对系统设备登记造册，复核检验报告，核对设备的技术指标，对满足系统系统技术指标的设备，才允许予以安装。承包人在进行仪器及设备安装2天前，应通知监理工程师对准备埋设的仪器设备进行安装前的质量认证。承包人应按照设计图纸、设计通知、设计技术要求和有关技术规范要求进行仪器设备的安装。仪器设备安装时应通知监理工程师到场并作好仪器设备安装现场记录。现场记录内容包括：仪器设备位置。仪器型号、规格和设计编号。仪器设备安装情况。电缆牵引保护。仪器设备安装时的现场环境记录。仪器设备位置和电缆走向图O安装仪器设备质量事故及处理记录。主要设备安装
9、时，承包人应提前8小时通知监理部，监理人员将进行旁站。（5）仪器设备安装后，对满足系统技术指标的设备，按照“安全监测自动化设备测试考核标准”进行联试。常温下按照相应设备考核标准运行，对考核中发现的问题进行解决。如果系统有有问题将延长考核期，保证设备在无问题的情况下有一定的考核期，考核期内记录安装调试情况，考核结束后出具考核报告。考核报告一式4份，报送发包人和监理部确认。系统内的环境情况下（如高温+60C,低温-20,湿度、振动、干扰度）检测，检测系统设备在工作状态下的各项性能，检测完毕后出具检测报告。如果检测中系统性能等达不到系统功能要求，系统停止检测，分析解决问题，解决完毕后重新检测，直至检
10、测合格为止。仪器设备连接电缆全部集中到信息管理中心，承包人应及时安装集线箱。在完成电子计算机房建筑铺设并连接完成全部仪器设备电缆，埋设接地网络，接通电源电缆后，方可安装调试。集线箱、数据采集系统和数据处理系统安装前。承包人应报监理工程师检查批准。5.质量测试与验收质量检测与验收按工程验收监理实施细则及质量控制导则执行。分部工程按合同要求全部完成后，在承包人自查并确认系统已能正常投入运行、最终验收进入条件已符合要求时。及时提出分部工程验收申请。并随报告提供下列验收文件：按规定需向发包人提交的各类文件至少应包括：1）工程交工技术档案；2）信息化实施联合设计报告;3）用户手册（安装、操作手册、系统管
11、理手册等）分部工程验收报告，其内容应包括（工程概况、设计工作量、实标完成工作量）仪器设备检验、安装、试运行工作情况）。系统已经调试、系统联调，并提交如下文档：D系统测试计划；2）系统测试用例集；3）系统测试报告；4）系统联调报告；5）验收测试的通过标准6）设计文件、设计通知、现场变更及其目录。竣工图纸及图纸目录。需移交的各种原始资料和原始记录（仪器说明书、检验表、出厂卡片、工地现场仪器率定记录、电缆连接记录、仪器设备安装记录、度运行记录等）。单元工程质量检验、各阶段验收意见和质量签证。各阶段资料整理分析报告、报警、事故分析、重大事件的经过和处理结论。竣工支付结算报告。其他依据合同文件或技术规范
12、规程要求必须报送的资料。监理工程师在审议上述文件并进行现场核查时，承包人应予积极配合。发包人应组织、设计、施工、监理技术人员，到现场对系统进行检查查看试运行记录等资料，初步检查基本符合最终进入验收条件后，报发包人，进行验收。系统验收由发包人组织相关专家和工程技术人员进行。6.评定与支付每个单元工程结束后，承包人应进行单元质量检查评定，并报监理工程师确认，作为评定相应分部、单元工程质量等级的基础。本细则未列的其他施工技术要求（机房土建项目）、原材料品质和质量检验标准，按合同文件技术要求，有关施工技术规程规范和质量评定标准执行。质量检查、验收、评定表式（另发）。已按设计要求完成，报经监理工程师质量检验合格，按合同规定应予以支付的工程量才予以质量签证。
