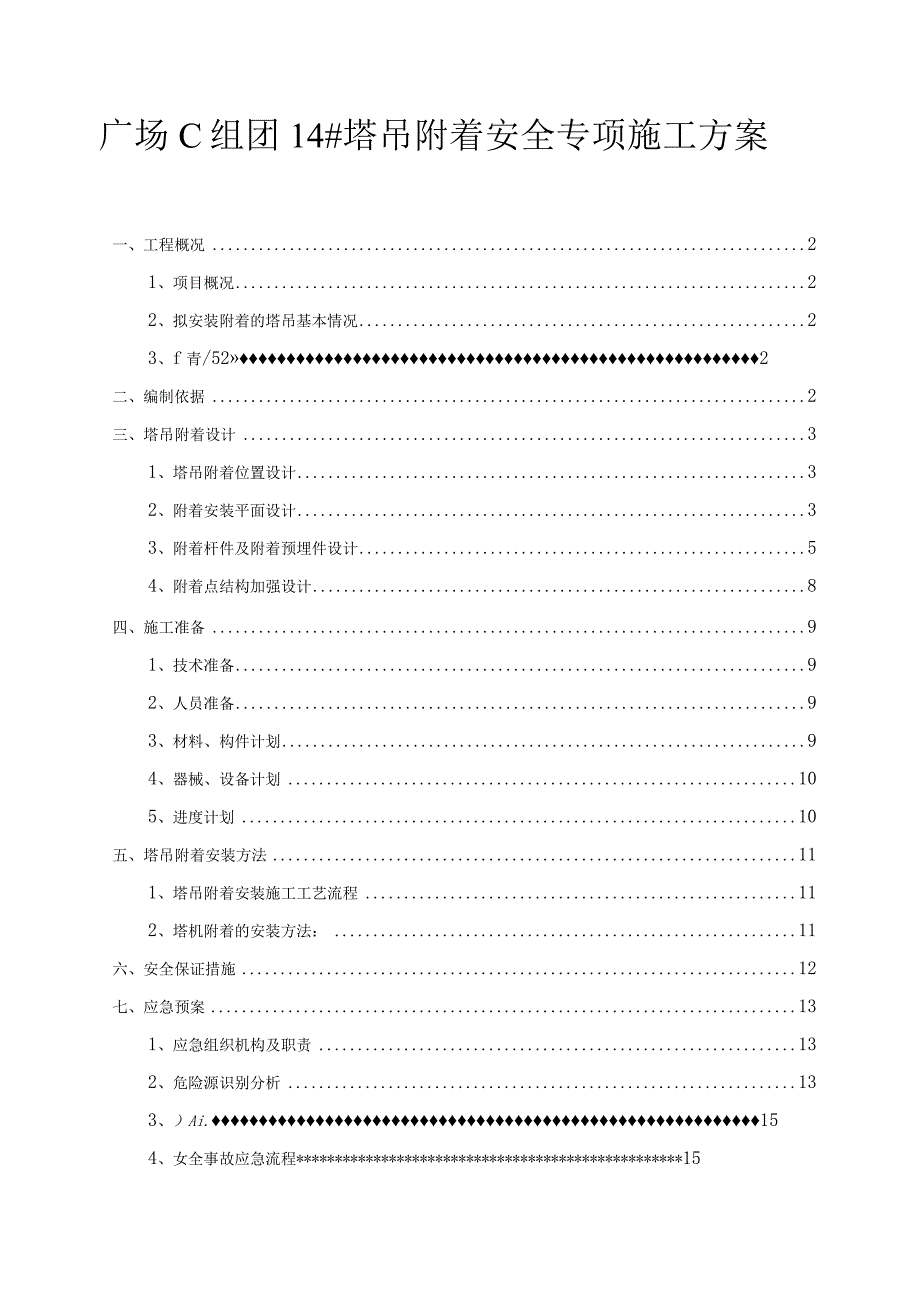

1、广场C组团14#塔吊附着安全专项施工方案一、工程概况21、项目概况22、拟安装附着的塔吊基本情况23、f青/522二、编制依据2三、塔吊附着设计31、塔吊附着位置设计32、附着安装平面设计33、附着杆件及附着预埋件设计54、附着点结构加强设计8四、施工准备91、技术准备92、人员准备93、材料、构件计划94、器械、设备计划105、进度计划10五、塔吊附着安装方法111、塔吊附着安装施工工艺流程112、塔机附着的安装方法：11六、安全保证措施12七、应急预案131、应急组织机构及职责132、危险源识别分析133、）Ai.154、女全事故应急流程*155、全事故应急事故及处置156、安全事故应急救

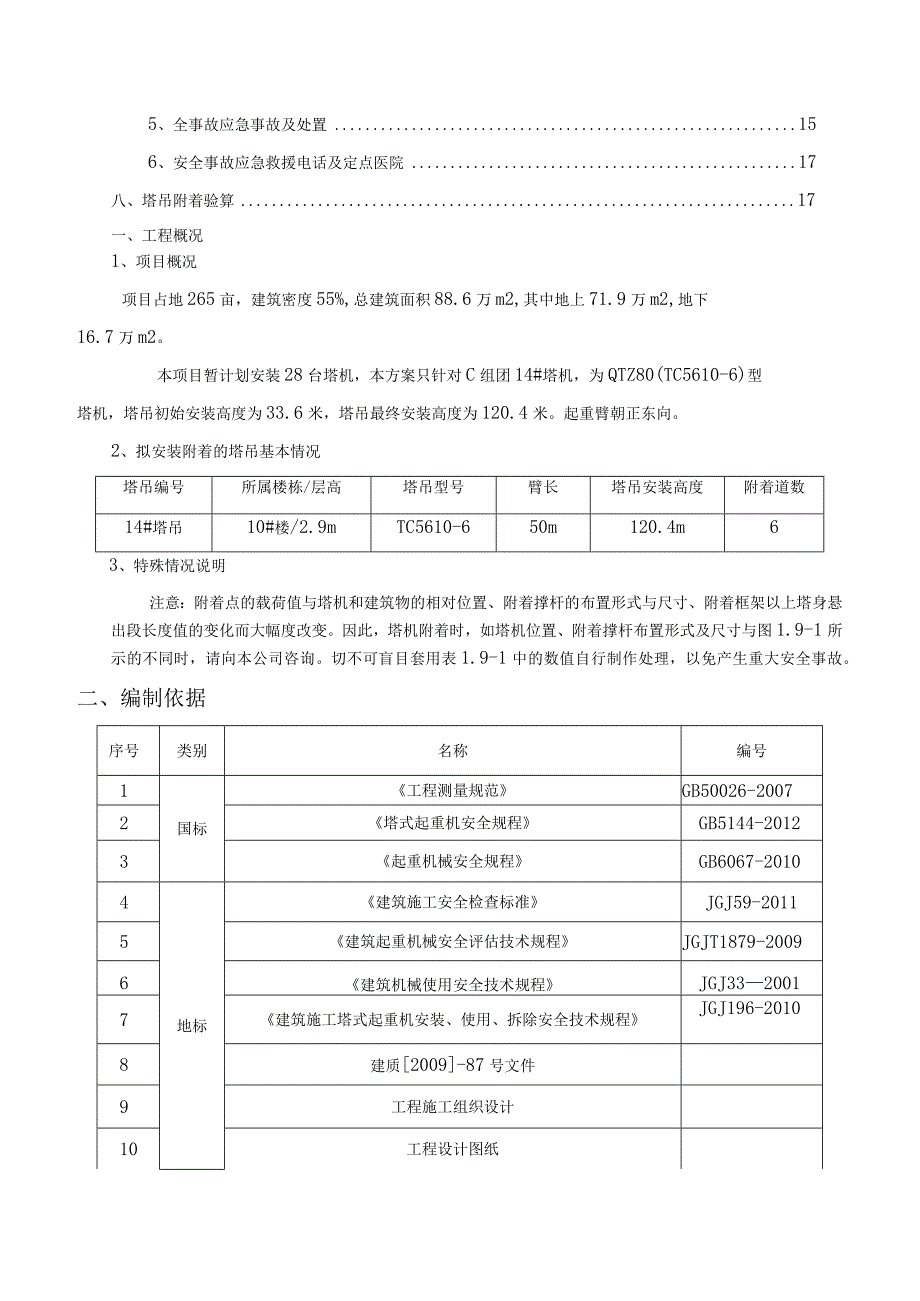

2、援电话及定点医院17八、塔吊附着验算17一、工程概况1、项目概况项目占地265亩，建筑密度55%,总建筑面积88.6万m2,其中地上71.9万m2,地下16.7万m2。本项目暂计划安装28台塔机，本方案只针对C组团14#塔机，为QTZ80(TC5610-6)型塔机，塔吊初始安装高度为33.6米，塔吊最终安装高度为120.4米。起重臂朝正东向。2、拟安装附着的塔吊基本情况塔吊编号所属楼栋/层高塔吊型号臂长塔吊安装高度附着道数14#塔吊10#楼/2.9mTC5610-650m120.4m63、特殊情况说明注意：附着点的载荷值与塔机和建筑物的相对位置、附着撑杆的布置形式与尺寸、附着框架以上塔身悬出段
3、长度值的变化而大幅度改变。因此，塔机附着时，如塔机位置、附着撑杆布置形式及尺寸与图1.9-1所示的不同时，请向本公司咨询。切不可盲目套用表1.9-1中的数值自行制作处理，以免产生重大安全事故。二、编制依据序号类别名称编号1国标工程测量规范GB50026-20072塔式起重机安全规程GB5144-20123起重机械安全规程GB6067-20104地标建筑施工安全检查标准JGJ59-20115建筑起重机械安全评估技术规程JGJT1879-20096建筑机械使用安全技术规程JGJ3320017建筑施工塔式起重机安装、使用、拆除安全技术规程JGJ196-20108建质2009-87号文件9工程施工组织
4、设计10工程设计图纸11工程项目塔吊安装安全专项施工方案三、塔吊附着设计1、塔吊附着位置设计*iii崖一,ia物直高度塔吊编看第一道(m)第二道(m)第三道(m)第四道(m)第五道(m)第六道(m)悬高(m)总高度(m)14#23.938.452.967.481.996.424120.42、附着安装平面设计本楼栋塔吊附着均设置在梁上。X=3079426.734Y=542710.010X=3079430.561Y=542711.339X=30793Q,828Y=542712.916X=3079433.077Y=542714.512X=3079432,157Y=542709.090X=307942
5、8983Y=542711.606X=3079429.251Y=542713.184X=3079427.655Y=54271532塔吊平面布置图3、附着杆件及附着预埋件设计3.1附着杆件设计：附着装置由四个撑杆和一套环梁组成。其主要作用是使塔身依附在建筑物柱子上和梁上，使用时环梁套在标准节上，四角八个垫块把标准节顶牢。其撑杆长度可调整，撑杆端部有大耳环与建筑物附着处较接。四个撑杆应保持在同一水平面内，调整撑杆长度使塔身轴线垂直。塔楼附着长度如下表所示：附着撑杆长度附着撑杆LA（米）附着撑杆LB（米）附着撑杆LC（米）附着撑杆LD（米）14#塔吊6.55.25.26.77fl0附着撑杆大样图附着框
6、架及标准节附着安装在标准节上的位置（标准节顶升耳座距离附着下沿不大于200mm,附着下沿距标准节三孔板不小于50mm）。附着框架3.2预埋件设计附墙拉杆与建筑物固定点的连接铁板预埋螺杆连接方式，连接铁板待碎硬度达到70%以上后方可进行塔吊附着安装。连接铁板选用Q235、板两块。如下图所示：a400X300X20钢板，预埋螺栓6套，基座上两个耳栓采用20厚钢-dzM预埋带钩螺栓l修学Zv4304L乙_4,-L5*杆14-WV预埋套管塔机附墙杆连接示意图双层双耳板示意图连接铁板图墙身预埋件的制作要求1）焊接工艺采用C02气体保护自动焊。2）焊接前，所有长板材下料后的平整度不大于1/1000。3）厚
7、20mm和30mm底板角焊焊缝均为18mm,加筋板角焊焊缝均为15mm4）焊缝必须平整、饱满；不得有裂纹、夹渣、气孔、咬边及弧坑等缺陷。焊接区域无飞溅残留物。5）所有50及28的孔必须精加工钻孔制作。4、附着点结构加强设计自升式塔机的附着装置一般安装在建筑物的梁上，建筑结构能否抵抗塔机对其施加的作用载荷，是安全使用塔机的一个控制要点。对附着处建筑结构强度的验算，往往是设备管理人员和土建施工人员都容易疏忽的一个薄弱环节，成为安全控制的一个盲区。当结构强度不足以抵抗塔机对其施加的作用载荷时，轻则可能使建筑结构损坏，重则可能引起重大的塔机事故。此处将介绍塔机附着处建筑物结构的强度验算和加强方法。（1
8、）作用载荷的取值说明要对建筑结构的强度进行验算，就必须知道塔机附着装置的作用载荷，其数据可以从塔机使用说明书中查到。但查阅数据时应注意：必须是按各道附着装置荷载中最大的数值取值。当处于某一施工阶段，最上一道附着装置的作用载荷始终是这组数据中的最大值。塔机附着装置对建筑结构施加水平方向的拉力或推力。当附着距离不是太大。附着杆的自重较轻，垂直方向增加的作用载荷可忽略不计。（2）结构加强方法（例）10#楼塔吊预埋件安装位置在结构图中剪力墙，此处梁两侧分别附加4C20侧面钢筋，并锚入梁两端的柱子,锚入长度为LaE。竖直方向增加6C20钢筋，竖直钢筋长度同梁高（扣除保护层厚度），竖直钢筋间距根据埋件尺寸
9、而定，但均需布置在埋件范围内。四、施工准备1、技术准备D编制塔吊附着安装安全专项施工方案；2）项目技术负责人对管理人员及工人进行安全技术交底；2、人员准备楼栋号工种人数单位名称10#楼技术负责人电工焊工钳工指挥员其他配合人员表中人员根据项目具体情况添加。3、材料、构件计划序号名称规格数量备注1安全帽1顶/人2安全带套/高空作业人3牵引绳20m1套4警戒线1套5钳工工具一套6吊索吊具一套7橇杆1.2-1.5m4根8替打大、中、小3把9电工仪表万用表1套10白棕绳50m16mm2根11绝缘套20双12手套20双13铁丝若干14垫木若干4、器械、设备计划序号名称规格数量备注1重型套筒扳手1套2铁锤1
10、2B、14B各13活络搬手350mm450mm各14气割设备15、进度计划标示内容：各栋楼的材料构件进场时间、安装时间、使用时间、拆除时间xX时间进度工作内容2016年10月24日政工作日M个工作日M个工作日M个工作日M个工作日安装准备工作安期间使用时间拆除时间五、塔吊附着安装、顶升方法1、塔吊附着安装施工工艺流程附着锚固前的准备和检查一A附着框及附着撑杆的安装一A顶升作业2、塔机附着的安装方法：(1)附着锚固前的准备和检查：检查附着框架，附着杆及附着支座等结构件应无变形、开焊、裂纹，附着杆长度符合附着要求，螺栓、销轴、垫铁等紧固件齐全。检验建筑物上附着部位混凝土强度(预埋锚固件的框架梁所浇灌
11、的混凝土达到规定强度后方可使用)，检查附着点结构尺寸是否符合安装要求。应用经纬仪调整塔身轴线，使塔机处于以塔身轴线为中心的平衡状态,且使臂架等效于与附着方向垂直的位置。调节螺杆外侧桁架四角钢等型钢可靠焊接。将预埋钢板及螺栓表面混凝土残留物清除干净。(2)附着框及附着撑杆的安装在第一道附着1米处搭设工作平台，工作平台必须有栏杆，并为好安全网。将所需的工具、螺栓、销轴调到工作平台上。将附着两块L型框架吊到附着点的位置，按规定的位置套到塔身上，并用铁丝规定牢靠。用附着的另外两块L型框架吊到附着点位置并套到塔身上，用螺栓将两块L型连接起来，调好附着框的水平度后，上紧螺栓，使其紧卡在塔身上。把杆件调运到
12、与附着框相应位置，用f50销轴与附框上的耳板连接，并穿好开销口(相邻两道附着中间一根交叉布置)。使其一端通过调节螺栓和环梁端销孔连接，使另一端和耳环及耳座连接。使三根撑杆受力均匀。(3)顶升作业首先用起重机吊钩吊起一个标准节，在标准节下方与下按盘引进梁高度接近时停车,移动变幅小车至引进小车吊钩处，将此标准节的上水平斜腹杆中部挂在吊钩上。吊起另外一个标准节，移动变幅小车幅度约20m处。开始顶升时，先将顶升横梁两端的耳轴放入倒数第二个标准节上边的支撑踏步缺口中，拆去下按盘与标准节的全部高强度连接螺栓，然后稍微向上顶升一点套架，观察下按盘与标准节的套管是否能对位校准，同时再调整套架滚轮间隙到最佳位置状态，如有偏差，应适当调整变幅小车位置，同时观察活塞杆有无回缩现象，如有应缩回活塞杆，连接好标准节与下按盘并检修油缸后再作顶升作业。顶升套架L4m,使套架油缸横梁两端悬挂的撑杆对正标准节踏步上的缺口时，再缩回液压活塞杆，将顶升部分重量全部支撑在撑杆上。缩回液压缸活塞杆，使顶升横梁耳轴位于最上一个标准节下边踏步处，
