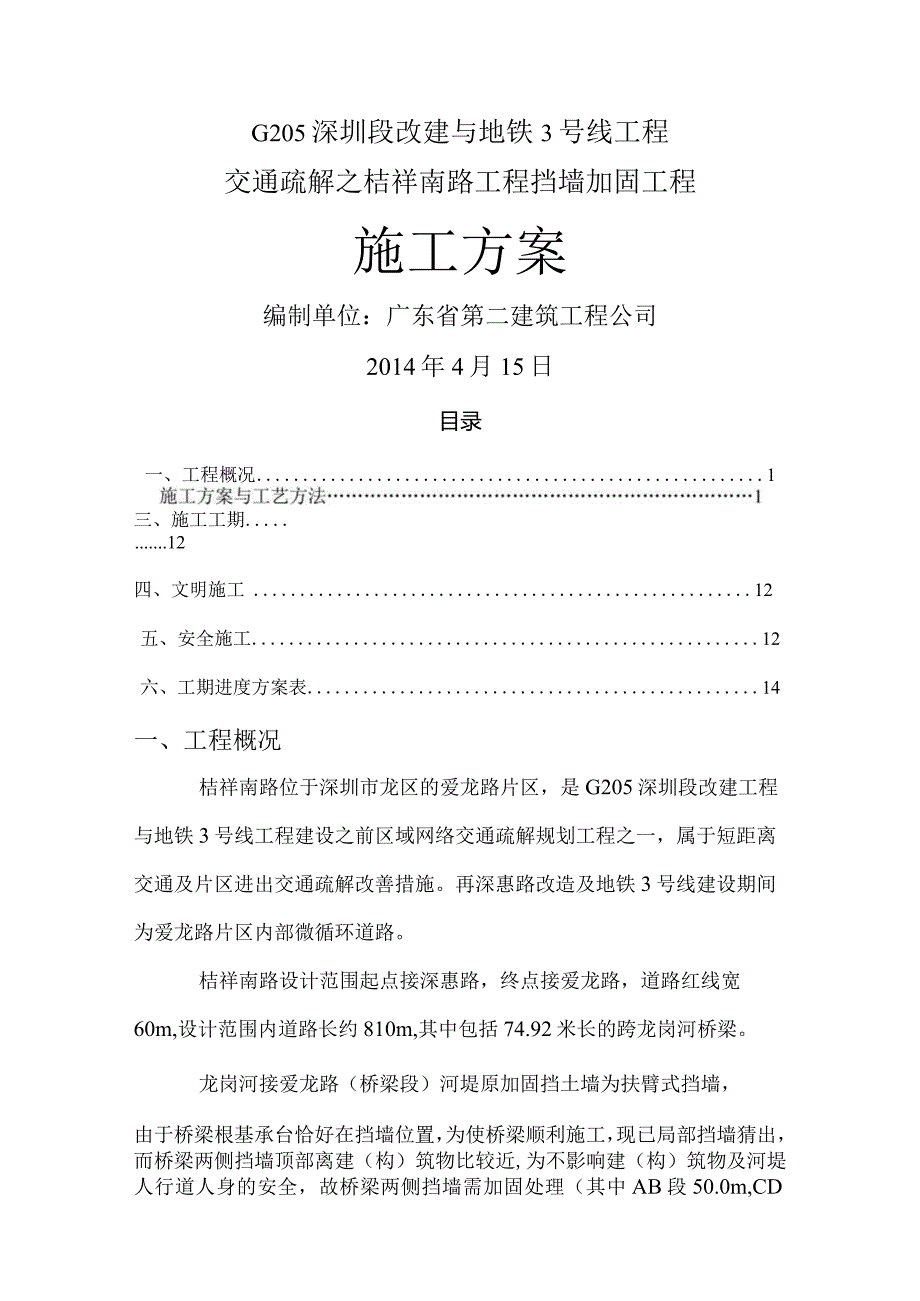

1、G205深圳段改建与地铁3号线工程交通疏解之桔祥南路工程挡墙加固工程施工方案编制单位：广东省第二建筑工程公司2014年4月15日目录一、工程概况1三、施工工期12四、文明施工12五、安全施工12六、工期进度方案表14一、工程概况桔祥南路位于深圳市龙区的爱龙路片区，是G205深圳段改建工程与地铁3号线工程建设之前区域网络交通疏解规划工程之一，属于短距离交通及片区进出交通疏解改善措施。再深惠路改造及地铁3号线建设期间为爱龙路片区内部微循环道路。桔祥南路设计范围起点接深惠路，终点接爱龙路，道路红线宽60m,设计范围内道路长约810m,其中包括74.92米长的跨龙岗河桥梁。龙岗河接爱龙路（桥梁段）河堤

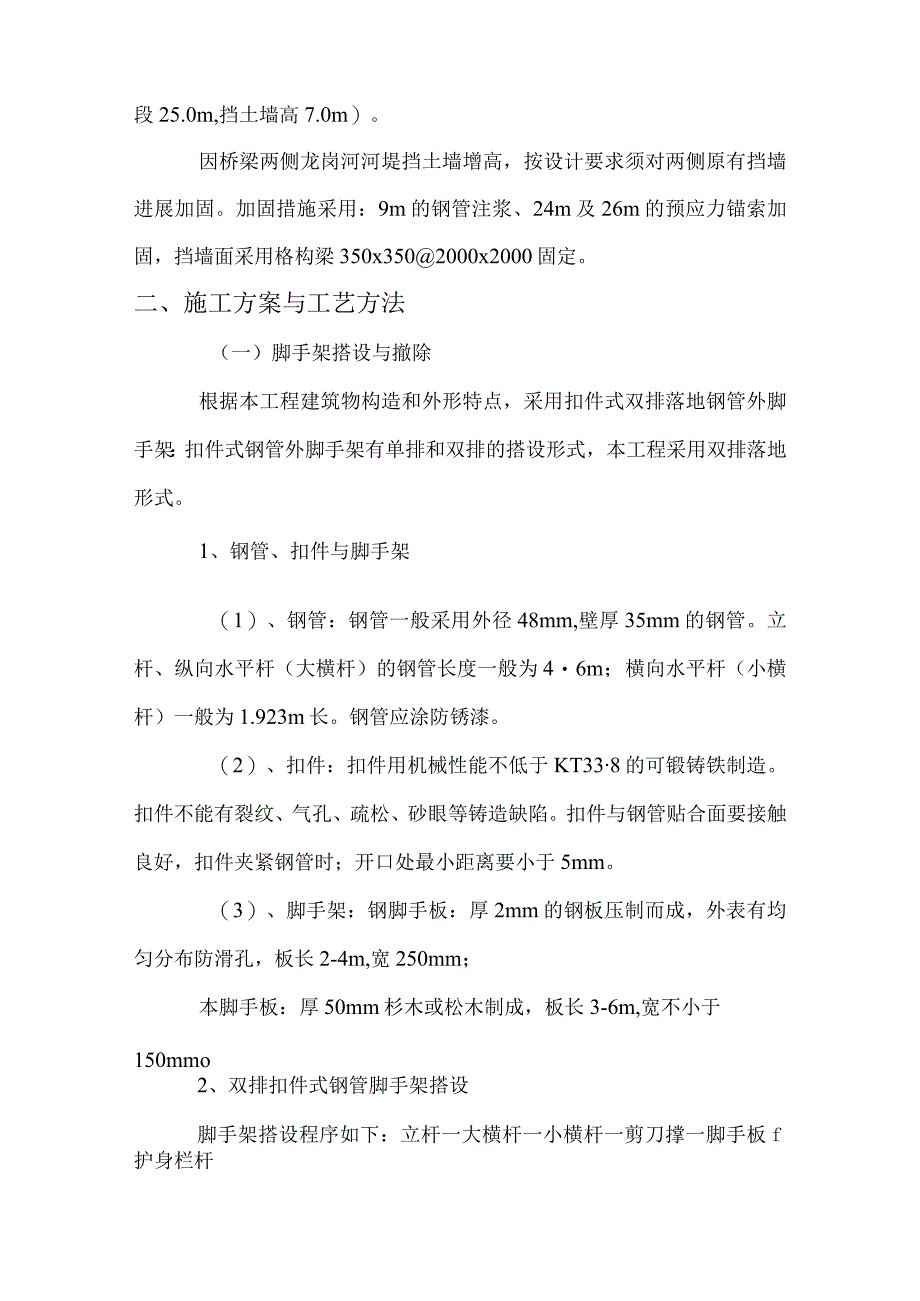

2、原加固挡土墙为扶臂式挡墙，由于桥梁根基承台恰好在挡墙位置，为使桥梁顺利施工，现已局部挡墙猜出，而桥梁两侧挡墙顶部离建（构）筑物比较近,为不影响建（构）筑物及河堤人行道人身的安全，故桥梁两侧挡墙需加固处理（其中AB段50.0m,CD段25.0m,挡土墙高7.0m）。因桥梁两侧龙岗河河堤挡土墙增高，按设计要求须对两侧原有挡墙进展加固。加固措施采用：9m的钢管注浆、24m及26m的预应力锚索加固，挡墙面采用格构梁350x3502000x2000固定。二、施工方案与工艺方法（一）脚手架搭设与撤除根据本工程建筑物构造和外形特点，采用扣件式双排落地钢管外脚手架：扣件式钢管外脚手架有单排和双排的搭设形式，本
3、工程采用双排落地形式。1、钢管、扣件与脚手架（1）、钢管：钢管一般采用外径48mm,壁厚35mm的钢管。立杆、纵向水平杆（大横杆）的钢管长度一般为46m；横向水平杆（小横杆）一般为1.923m长。钢管应涂防锈漆。（2）、扣件：扣件用机械性能不低于KT338的可锻铸铁制造。扣件不能有裂纹、气孔、疏松、砂眼等铸造缺陷。扣件与钢管贴合面要接触良好，扣件夹紧钢管时；开口处最小距离要小于5mm。（3）、脚手架：钢脚手板：厚2mm的钢板压制而成，外表有均匀分布防滑孔，板长2-4m,宽250mm；本脚手板：厚50mm杉木或松木制成，板长3-6m,宽不小于150mmo2、双排扣件式钢管脚手架搭设脚手架搭设程序

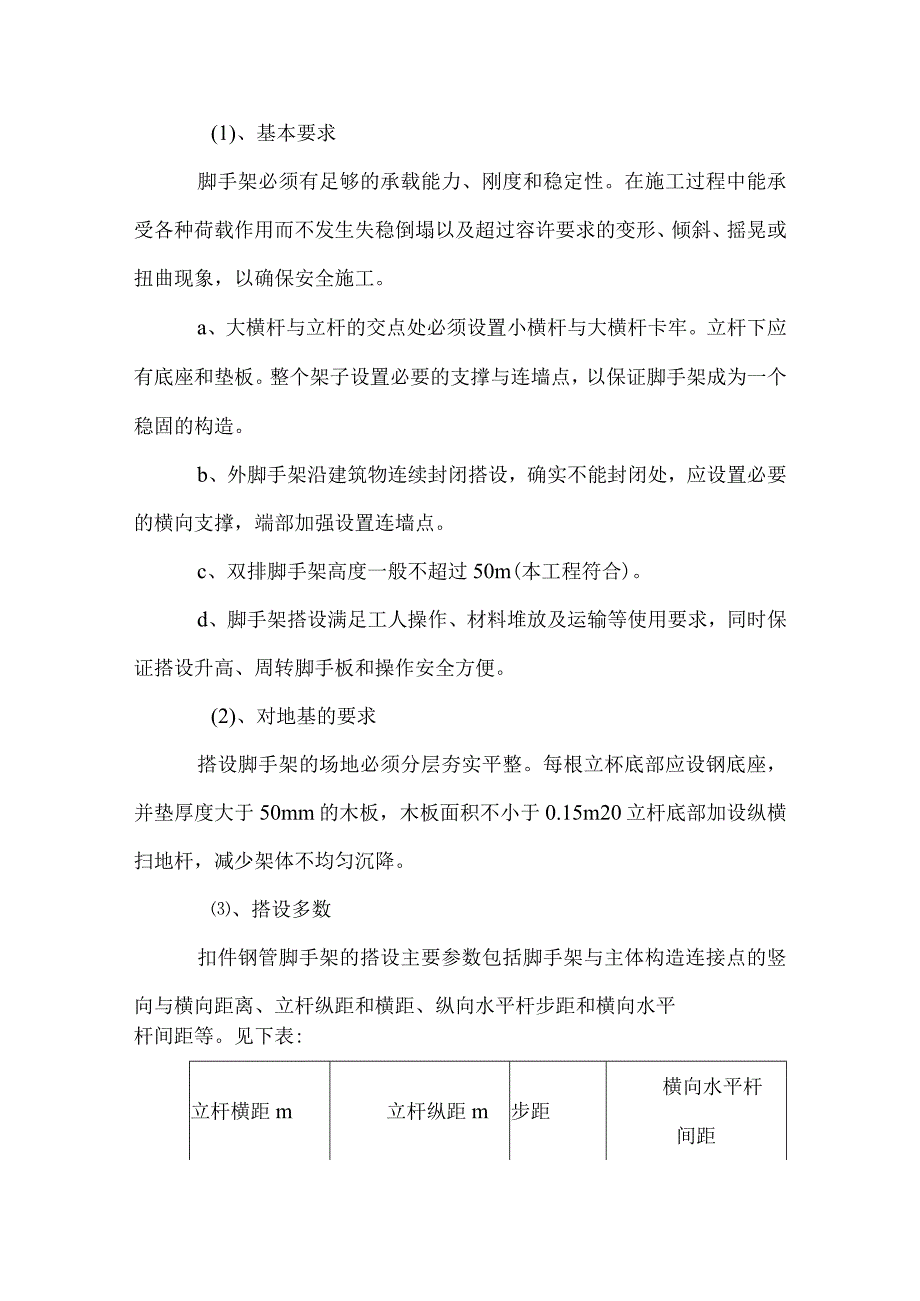

4、如下：立杆一大横杆一小横杆一剪刀撑一脚手板f护身栏杆(1)、基本要求脚手架必须有足够的承载能力、刚度和稳定性。在施工过程中能承受各种荷载作用而不发生失稳倒塌以及超过容许要求的变形、倾斜、摇晃或扭曲现象，以确保安全施工。a、大横杆与立杆的交点处必须设置小横杆与大横杆卡牢。立杆下应有底座和垫板。整个架子设置必要的支撑与连墙点，以保证脚手架成为一个稳固的构造。b、外脚手架沿建筑物连续封闭搭设，确实不能封闭处，应设置必要的横向支撑，端部加强设置连墙点。c、双排脚手架高度一般不超过50m(本工程符合)。d、脚手架搭设满足工人操作、材料堆放及运输等使用要求，同时保证搭设升高、周转脚手板和操作安全方便。(2
5、)、对地基的要求搭设脚手架的场地必须分层夯实平整。每根立杯底部应设钢底座，并垫厚度大于50mm的木板，木板面积不小于0.15m20立杆底部加设纵横扫地杆，减少架体不均匀沉降。、搭设多数扣件钢管脚手架的搭设主要参数包括脚手架与主体构造连接点的竖向与横向距离、立杆纵距和横距、纵向水平杆步距和横向水平杆间距等。见下表:立杆横距m立杆纵距m步距横向水平杆间距1.051.82.01.01.251.52.01.01.551.51.81.0脚手架与主体构造连接点的横向距离选用3-4倍立杆纵距但不大于4倍立杆纵距，连接点竖向间距为2-3倍纵向水平杆步距。但不超过4倍步距。(4)、脚手架支撑的设置脚手架纵向支撑
6、(剪刀撑)设在脚手架外侧，沿高度由下而上连续设置。每15m设置一道，且建筑物转角、两端必须设置。纵向支撑宽度直为3-5个立杆间距，斜杆与地面夹角宜在450-600范围。纵向支撑应用旋转扣件与立杆和横向水平杆扣牢，连接点距脚手架节点不大于200mm,纵向支撑钢管接长，直采用对接扣件对接连接，当采用搭按时，搭接长度不小于400mm,并用两个旋转扣件扣牢。、构造要求立杆接头必须采用对接扣件对接连接，相邻立杆接头应错位不小于500mm,且不在同一步内。纵向水平杆接长必须采用对接扣件还接，上下相邻两根纵向水平杆接头应错开不小于500mm,同一步内外两根纵向水平杆接头应错开，并不在同一跨内。操作层脚手板铺
7、设应满铺、铺稳，离开墙面120-15Omm。脚手板对接铺设时，接头处设两根横向水平杆；搭接铺设的脚手板接头处必须在横向水平杆上，搭接长度不小于200mm。不允许有探头板，脚手板总排长度不直超过150mm。脚手架操作层必须设18Omm高的挡脚板和高度L2m的护身栏（由两道水平钢管紧贴外立杆内侧，用扣件扣牢）。（6）、脚手架搭设的质量要求a、立杆垂直偏差纵向垂直偏差不大于H/200,且不大于100mm。横向偏差不大干H/400,已不大于50mm（H为搭设高度）。b、纵向水平杆水平偏差不大于总长度的1/300,且不大于20mm,横向水平杆水平偏差不大于IOmmOc、脚手架的步距、立杆横距偏差不大干2
8、0mm,立杆纵距偏差不大于50nun0d、扣件紧固力宣在4555N.m或高于60N.me、连墙点数量足够，连接结实，无松动现象。3、脚手架撤除脚手架的撤除与安装搭设程序相反。撤除时先将脚手板逐一传递到地面，但每档内应有一块翻到下一步去，以便人站在脚干板上进展撤除工作，拆完后把脚手板再往下翻一步，如此逐步下拆，剪刀撑随立杆撤除而卸下。拆下来的钢管要逐根传递下来，不得从高处掷了，拆下来的扣件应集中放在工具箱内，装满后吊送下来，不得从上往下抛丢。每工程工程撤除工作应不少于3人，2人进展撤除工作，1人负责指挥，兼管安全。（二）、钢管土钉施工方法1、钢管土钉施工顺序：钻孔一清孔f安装钢管f注浆一补浆（视
9、实际情况而定）。2、钢管土钉施工要点a、土钉采用0483.2钢管b、钻孔：测量定位；坡面检查合格后，按设计要求测量放线测定孔位，孔位误差不得超过2cm,锚孔偏斜度不超过5%,用地质罗盘仪或量角器定向，钻杆与水平夹角为15。，并确保钻机安放支架结实稳定。潜孔钻无水干钻成孔，使用的钻头直径不得小于设计孔径且钻孔深度大于设计深度0.5m以上。施工中钻孔速度根据使用钻机性能和锚固地层严格控制，防止钻孔扭曲和变径，造成下锚困难或其他意外事故；如遇地层松散、破碎时，采用套管跟进钻孔技术；如遇塌孔、缩孔现象，立即停钻，及时进展灌浆固壁处理（灌浆压力0.10.2MPa）,待水泥砂浆初凝后，重新扫孔钻进，使钻孔
10、完整；如遇锚孔中有承压水流出，必要时在周围适当部位设置排水孔处理。c、锚孔清理：使用高压空气（风压0.20.4MPa）将孔内岩粉及积水全部去除出孔外，以免降低水泥砂浆与孔壁岩土体的粘结强度。d、锚孔检验：锚孔成孔完毕后，经现场监理检验合格后，方可进展下道工序。e、钻孔记录：钻进过程中对锚索孔的地层变化，钻进状态（钻压、钻速）、地下水及其他特殊情况做好现场施工记录。f、按设计要求安装。4833.2钢管。g、注浆：注浆材料采用M30水泥砂浆，宜使用普通硅酸盐水泥,必要时可适当添加早强剂。锚杆采用一次性注浆，即孔底返浆法进展注浆，注浆压力为0.5LOMPa,当孔口冒浆10秒以上时才可停灌；假设成孔过
11、程中，发现岩土体破碎、地层软弱、地下水丰富，为提高锚固段的抗拔能力，可采用二次注浆，浆液采用M30的纯水泥浆，注浆时间严格控制，即二次注浆必须在一次注浆完成的4小时后马上开场，并保证在一次注浆完成后的6小时内全部完成，第二次注浆压力不得小于2.0MP。（三）、锚索施工方法1、施工顺序：锚索制作-钻孔一锚索安装一锚固段注浆一立锚墩f张拉-封孔注浆一外部保护2、施工要点a.钻孑L钻孔是锚索施工中控制工期的关键工序。为确保钻孔效率和保证钻孔质量，采用潜孔冲击式钻机。钻机钻井时，按锚索设计长度将钻孔所需钻杆摆放整齐，钻杆用完，孔深也恰好到位。钻孔深度要超出锚索设计长度0.5m左右。钻孔完毕，逐根拔出钻
12、杆和钻具，将冲击器清洗好备用。用一根聚乙烯管复核孔深，并以高压风吹孔，待孔内粉尘吹干净，且孔深不少于锚索设计长度时，拔出聚乙烯管，塞好孔o两种特殊情况的处理：渗水的处理。在钻孔过程中或钻孔完毕后吹孔时，从孔中吹出的都是一些小石粒和灰色或黄色团粒而无粉尘，说明孔内有渗水，岩粉多贴附于孔壁，这时，假设孔深已够，那么注入清水，以高压风吹净，直至吹出清水；假设孔深不够，虽冲击器工作，仍有进尺，也必须立即停钻，拔出钻具，洗孔后再继续钻进，如此循环，直至完毕。有时孔内渗水量大，有积水，吹出的是泥浆和碎石，这种情况岩粉不会糊住孔壁，只要冲击器工作，就可继续钻。如果渗水量太大，以至淹没了冲击器，冲击器会自动停
13、顿工作，应拔出钻具进展压力注浆。塌孔、卡钻的处理。当钻孔穿越强风化岩层或岩体破碎带时，往往发生塌孔。塌孔的主要标志是从孔中吹出黄色岩粉，夹杂一些原状的（非钻头碎的、非新鲜的、无光泽的）石块，这时，不管钻进深度若何，都要立即停顿钻进，拔出钻具，进展固壁注浆，注浆压力采用0.4MPa,浆液为水泥砂浆和水玻璃的混合液，24小时后重新钻孔。雨季，常常顺岩体破碎带向孔内渗流泥浆，固壁注浆前，必须用水和风把泥浆洗出（塌入钻孔的石块不必去除），否那么，不仅固壁注浆效果差，还容易造成假象。b.锚索制作锚索在钻孔的同时于现场进展编制，内锚固段采用波纹形状，张拉段采用直线形状。钢纹线下料长度为锚索设计长度、锚头高
14、度、千斤顶长度、工具锚和工作锚的厚度以及张拉操作余量的总和。正常情况下，钢绞线截断余量取50mm。将截好的钢绞线平顺地放在作业台架上，量出内锚固段和锚索设计长度，分别作出标记；在内锚固段的范围内穿对中隔离支架，间距60-100cm,两对中支架之间扎紧固环一道；张拉段每米也扎一道紧固环，并用塑料管穿套，内涂黄油；最后，在锚索端头套上导向帽。c.锚索安装向锚索孔装索前，要核对锚索编号是否与孔号一致，确认无误后，再以高压风清孔一次，即可着手安装锚索。安装下倾锚索比较简单，没有更多的技术问题。安装上倾和水平锚索时要注意以下四点：检查定位止浆环和限浆环的位置，损坏的，按技术要求更换；检查排气管的位置和畅
15、通情况；锚索送入孔内，当定位止浆环到达孔口时，停顿推送，安装注浆管和单向阀门；锚索到位后，再检查一遍排气管是否畅通，假设不畅通，拔出锚索，排除故障后重新送索。d.锚固法注浆锚固法注浆采用排气注浆发施工。下倾的孔，注浆管插至孔底,砂浆由孔底注入，空气由锚索孔排出；上倾和水平孔，砂浆由孔口注入，空气压向孔底，由孔底进入排气管排出孔外（水平锚索，空气经限浆环进入排气管）。上倾和水平锚索孔注浆过程中，当排气管不再排气，且有稀水泥浆从排气管压出时，说明注浆已满；对于下倾锚索注浆，采用砂浆位置指示器控制注浆位置。锚索孔注浆采用注浆机，注浆压力保持在0.3-0.6MPaoe.立锚墩锚墩的作用是把锚具的集中荷载传递到岩面和调整岩面受力方向。为了使锚墩上外表与锚索轴线垂直，预先将一根外径与钻头直径一样的薄壁钢管和垫板正交焊牢，浇筑锚墩前将钢管的另一端插入钻孔即可。f.锚索的张拉张拉锚索前需对张拉设备进展标定。标定时，将千斤顶、油管、压力表和高压油泵联好，在压力机上用千斤顶主动出力的方法反复试验三次，取平均值，绘出千斤顶出力(KN)和压力表指示的压强(MPa)曲线，作为锚索张拉时的依据。因国产压力表初始起动压强不完全一样，所以，标定曲线上必须注明标定时的压力表号，使用中不得调换。压力表损坏或拆装千
