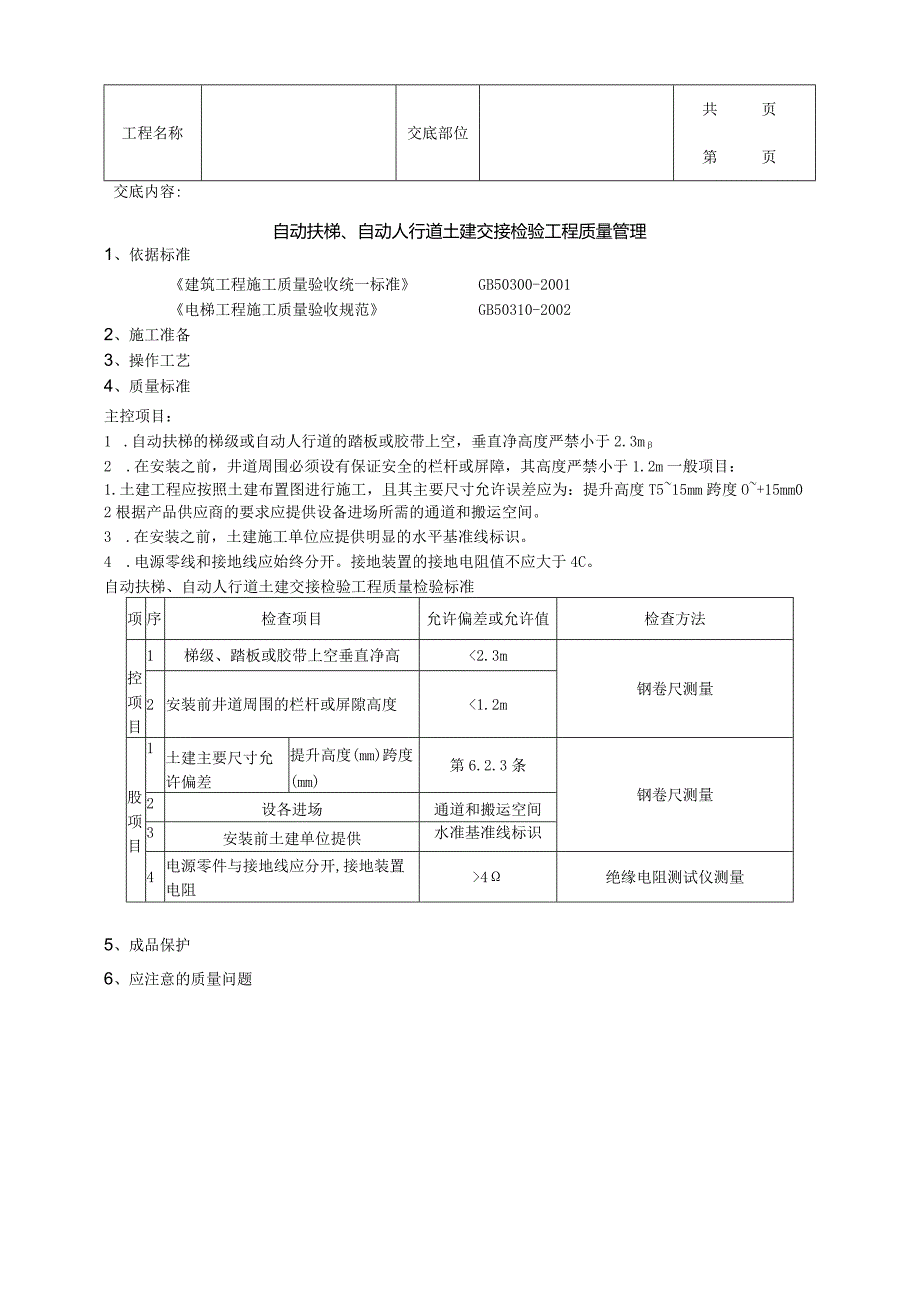

1、工程名称交底部位共页第页交底内容:自动扶梯、自动人行道土建交接检验工程质量管理1、依据标准建筑工程施工质量验收统一标准GB50300-2001电梯工程施工质量验收规范GB50310-20022、施工准备3、操作工艺4、质量标准主控项目：1 .自动扶梯的梯级或自动人行道的踏板或胶带上空，垂直净高度严禁小于2.3m2 .在安装之前，井道周围必须设有保证安全的栏杆或屏障，其高度严禁小于1.2m一般项目：1.土建工程应按照土建布置图进行施工，且其主要尺寸允许误差应为：提升高度T515mm跨度O+15mm02根据产品供应商的要求应提供设备进场所需的通道和搬运空间。3 .在安装之前，土建施工单位应提供明显

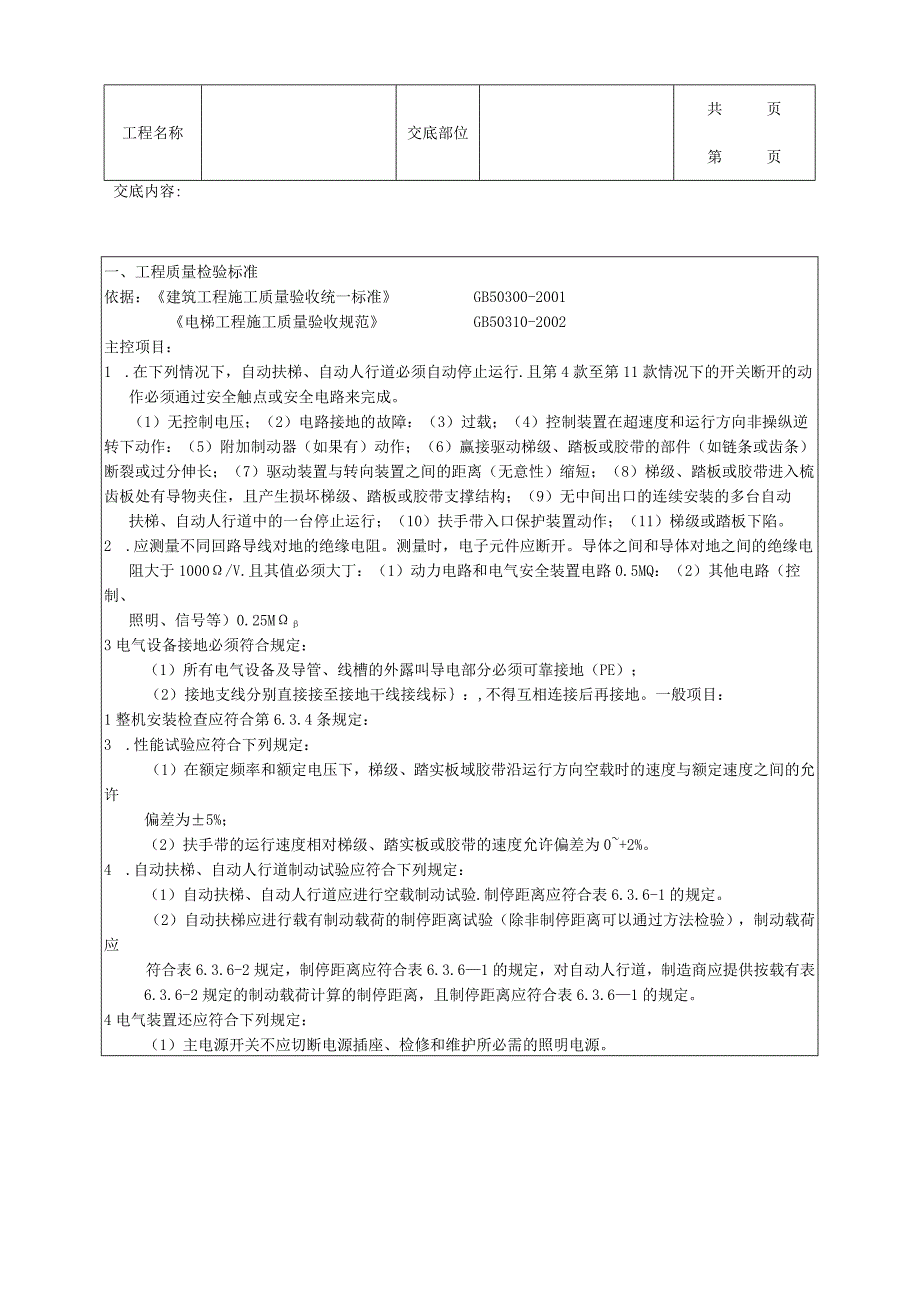

2、的水平基准线标识。4 .电源零线和接地线应始终分开。接地装置的接地电阻值不应大于4C。自动扶梯、自动人行道土建交接检验工程质量检验标准项序检查项目允许偏差或允许值检查方法控项目1梯级、踏板或胶带上空垂直净高2.3m钢卷尺测量2安装前井道周围的栏杆或屏隙高度4绝缘电阻测试仪测量5、成品保护6、应注意的质量问题工程名称交底部位共页第页交底内容:一、工程质量检验标准依据：建筑工程施工质量验收统一标准GB50300-2001电梯工程施工质量验收规范GB50310-2002主控项目：1 .在下列情况下，自动扶梯、自动人行道必须自动停止运行.且第4款至第11款情况下的开关断开的动作必须通过安全触点或安全电
3、路来完成。（1）无控制电压；（2）电路接地的故障：（3）过载；（4）控制装置在超速度和运行方向非操纵逆转下动作：（5）附加制动器（如果有）动作；（6）赢接驱动梯级、踏板或胶带的部件（如链条或齿条）断裂或过分伸长；（7）驱动装置与转向装置之间的距离（无意性）缩短；（8）梯级、踏板或胶带进入梳齿板处有导物夹住，且产生损坏梯级、踏板或胶带支撑结构；（9）无中间出口的连续安装的多台自动扶梯、自动人行道中的一台停止运行；（10）扶手带入口保护装置动作；（11）梯级或踏板下陷。2 .应测量不同回路导线对地的绝缘电阻。测量时，电子元件应断开。导体之间和导体对地之间的绝缘电阻大于1000/V.且其值必须大丁：
4、（1）动力电路和电气安全装置电路0.5MQ：（2）其他电路（控制、照明、信号等）0.25M3电气设备接地必须符合规定：（1）所有电气设备及导管、线槽的外露叫导电部分必须可靠接地（PE）；（2）接地支线分别直接接至接地干线接线标：,不得互相连接后再接地。一般项目：1整机安装检查应符合第6.3.4条规定：3 .性能试验应符合下列规定：（1）在额定频率和额定电压下，梯级、踏实板域胶带沿运行方向空载时的速度与额定速度之间的允许偏差为5%；（2）扶手带的运行速度相对梯级、踏实板或胶带的速度允许偏差为0+2%。4 .自动扶梯、自动人行道制动试验应符合下列规定：（1）自动扶梯、自动人行道应进行空载制动试验.

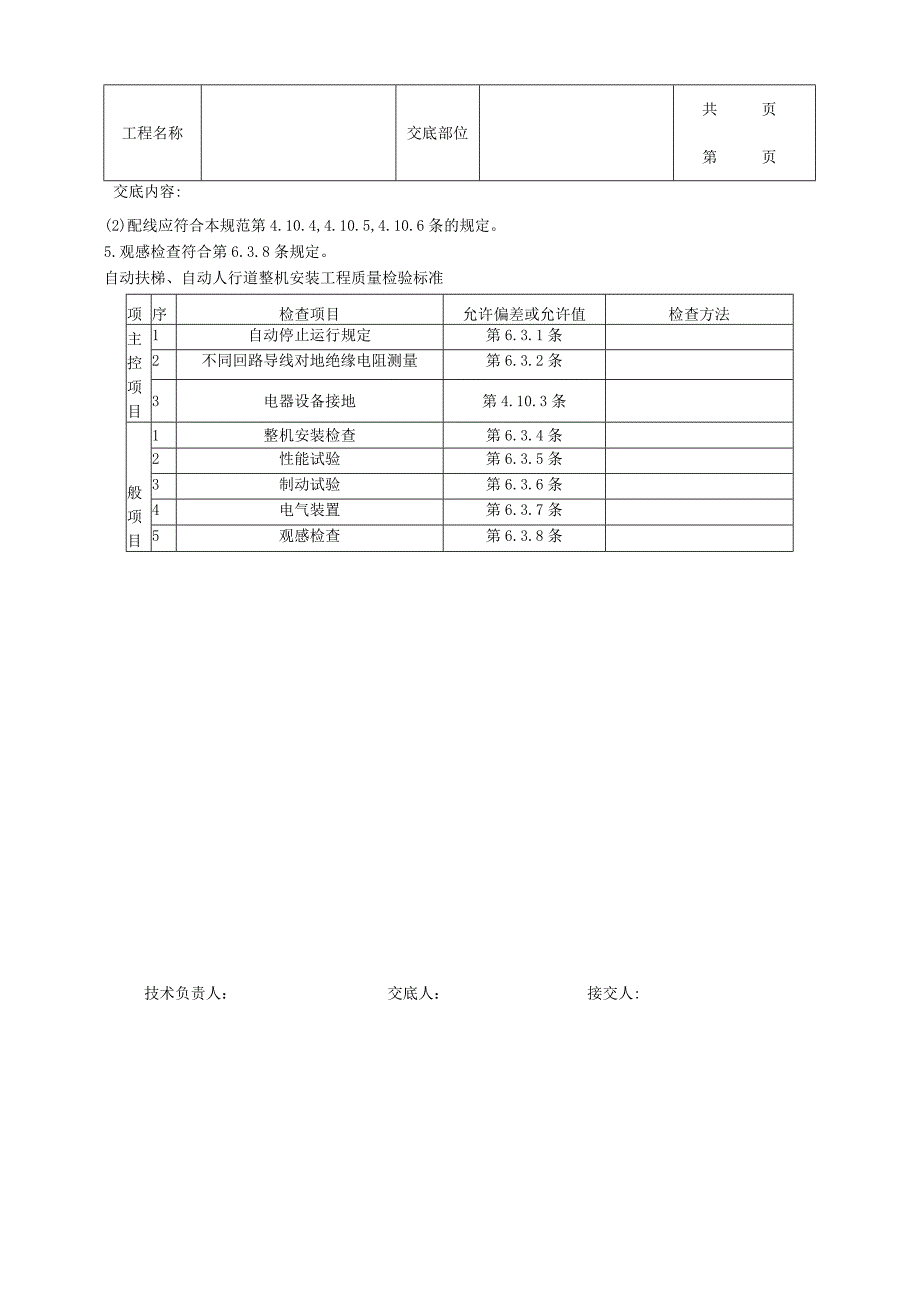

5、制停距离应符合表6.3.6-1的规定。（2）自动扶梯应进行载有制动载荷的制停距离试验（除非制停距离可以通过方法检验），制动载荷应符合表6.3.6-2规定，制停距离应符合表6.3.61的规定，对自动人行道，制造商应提供按载有表6.3.6-2规定的制动载荷计算的制停距离，且制停距离应符合表6.3.61的规定。4电气装置还应符合下列规定：（1）主电源开关不应切断电源插座、检修和维护所必需的照明电源。工程名称交底部位共页第页交底内容:(2)配线应符合本规范第4.10.4,4.10.5,4.10.6条的规定。5.观感检查符合第6.3.8条规定。自动扶梯、自动人行道整机安装工程质量检验标准项序检查项目允许偏差或允许值检查方法主控项目1自动停止运行规定第6.3.1条2不同回路导线对地绝缘电阻测量第6.3.2条3电器设备接地第4.10.3条般项目1整机安装检查第6.3.4条2性能试验第6.3.5条3制动试验第6.3.6条4电气装置第6.3.7条5观感检查第6.3.8条技术负责人：交底人：接交人:
