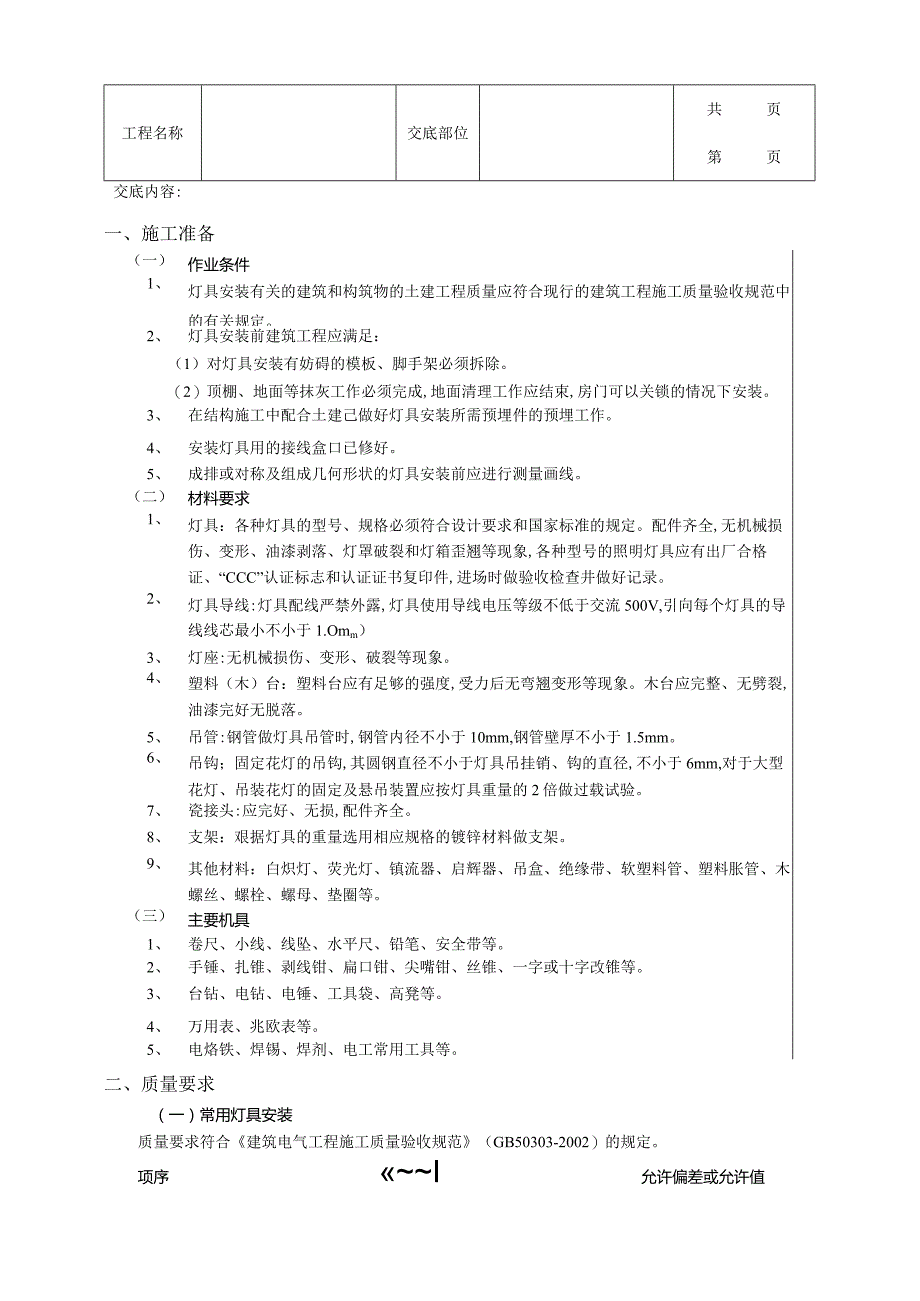

1、工程名称交底部位共页第页交底内容:一、施工准备（一）作业条件1、灯具安装有关的建筑和构筑物的土建工程质量应符合现行的建筑工程施工质量验收规范中的有关规定。2、灯具安装前建筑工程应满足：（1）对灯具安装有妨碍的模板、脚手架必须拆除。（2）顶棚、地面等抹灰工作必须完成,地面清理工作应结束,房门可以关锁的情况下安装。3、在结构施工中配合土建己做好灯具安装所需预埋件的预埋工作。4、安装灯具用的接线盒口已修好。5、成排或对称及组成几何形状的灯具安装前应进行测量画线。（二）材料要求1、灯具：各种灯具的型号、规格必须符合设计要求和国家标准的规定。配件齐全,无机械损伤、变形、油漆剥落、灯罩破裂和灯箱歪翘等现象
2、,各种型号的照明灯具应有出厂合格证、“CCC”认证标志和认证证书复印件,进场时做验收检查井做好记录。2、灯具导线:灯具配线严禁外露,灯具使用导线电压等级不低于交流500V,引向每个灯具的导线线芯最小不小于1.Omm）3、灯座:无机械损伤、变形、破裂等现象。4、塑料（木）台：塑料台应有足够的强度,受力后无弯翘变形等现象。木台应完整、无劈裂,油漆完好无脱落。5、吊管:钢管做灯具吊管时,钢管内径不小于10mm,钢管壁厚不小于1.5mm。6、吊钩；固定花灯的吊钩,其圆钢直径不小于灯具吊挂销、钩的直径,不小于6mm,对于大型花灯、吊装花灯的固定及悬吊装置应按灯具重量的2倍做过载试验。7、瓷接头:应完好、

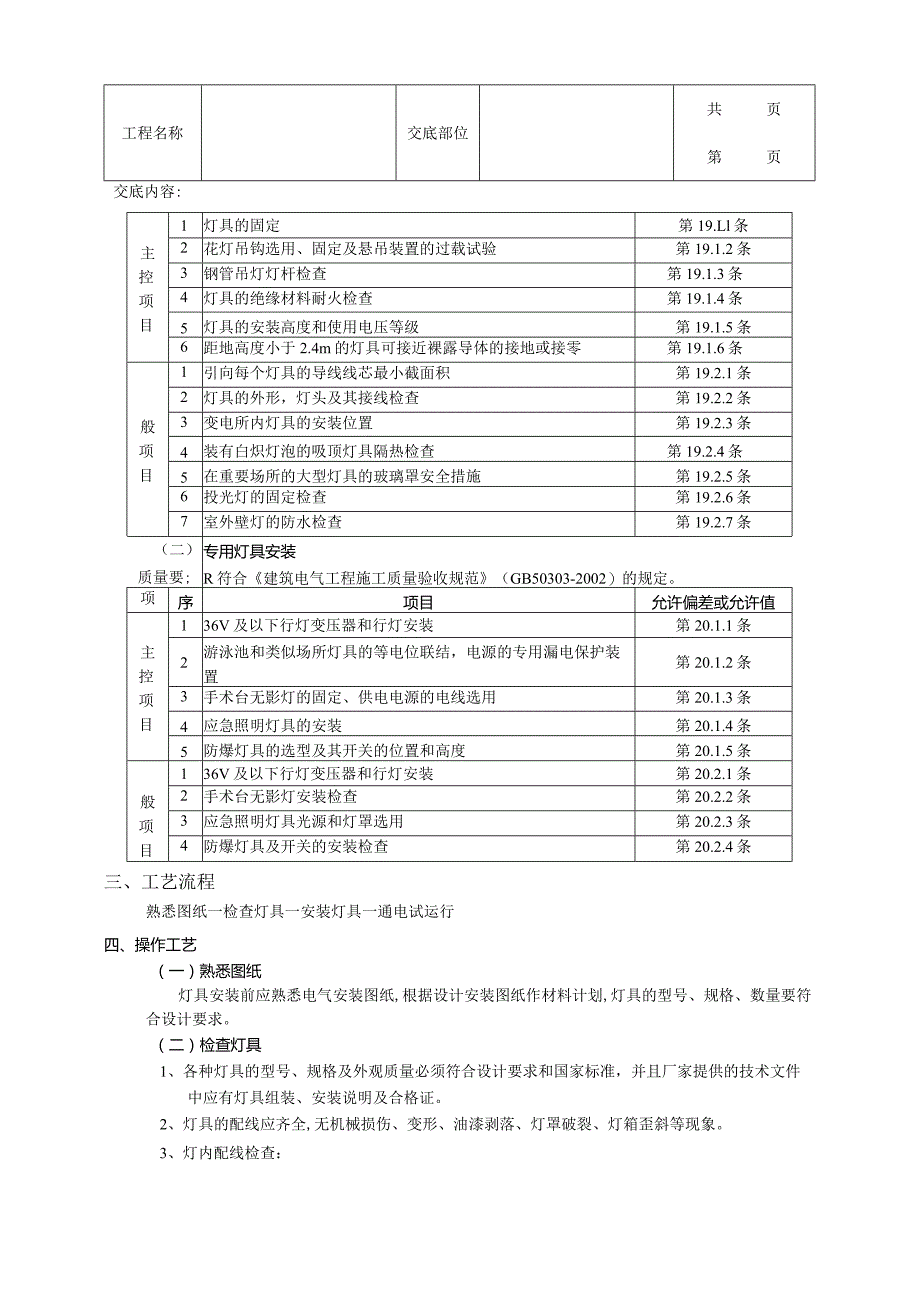

3、无损,配件齐全。8、支架：艰据灯具的重量选用相应规格的镀锌材料做支架。9、其他材料：白炽灯、荧光灯、镇流器、启辉器、吊盒、绝缘带、软塑料管、塑料胀管、木螺丝、螺栓、螺母、垫圈等。（三）主要机具1、卷尺、小线、线坠、水平尺、铅笔、安全带等。2、手锤、扎锥、剥线钳、扁口钳、尖嘴钳、丝锥、一字或十字改锥等。3、台钻、电钻、电锤、工具袋、高凳等。4、万用表、兆欧表等。5、电烙铁、焊锡、焊剂、电工常用工具等。二、质量要求（一）常用灯具安装质量要求符合建筑电气工程施工质量验收规范（GB50303-2002）的规定。项序I允许偏差或允许值工程名称交底部位共页第页交底内容:主控项目1灯具的固定第19.Ll条2
4、花灯吊钩选用、固定及悬吊装置的过载试验第19.1.2条3钢管吊灯灯杆检查第19.1.3条4灯具的绝缘材料耐火检查第19.1.4条5灯具的安装高度和使用电压等级第19.1.5条6距地高度小于2.4m的灯具可接近裸露导体的接地或接零第19.1.6条般项目1引向每个灯具的导线线芯最小截面积第19.2.1条2灯具的外形，灯头及其接线检查第19.2.2条3变电所内灯具的安装位置第19.2.3条4装有白炽灯泡的吸顶灯具隔热检查第19.2.4条5在重要场所的大型灯具的玻璃罩安全措施第19.2.5条6投光灯的固定检查第19.2.6条7室外壁灯的防水检查第19.2.7条（二）质量要;专用灯具安装R符合建筑电气工
5、程施工质量验收规范（GB50303-2002）的规定。项序项目允许偏差或允许值主控项目136V及以下行灯变压器和行灯安装第20.1.1条2游泳池和类似场所灯具的等电位联结，电源的专用漏电保护装置第20.1.2条3手术台无影灯的固定、供电电源的电线选用第20.1.3条4应急照明灯具的安装第20.1.4条5防爆灯具的选型及其开关的位置和高度第20.1.5条般项目136V及以下行灯变压器和行灯安装第20.2.1条2手术台无影灯安装检查第20.2.2条3应急照明灯具光源和灯罩选用第20.2.3条4防爆灯具及开关的安装检查第20.2.4条三、工艺流程熟悉图纸一检查灯具一安装灯具一通电试运行四、操作工艺（

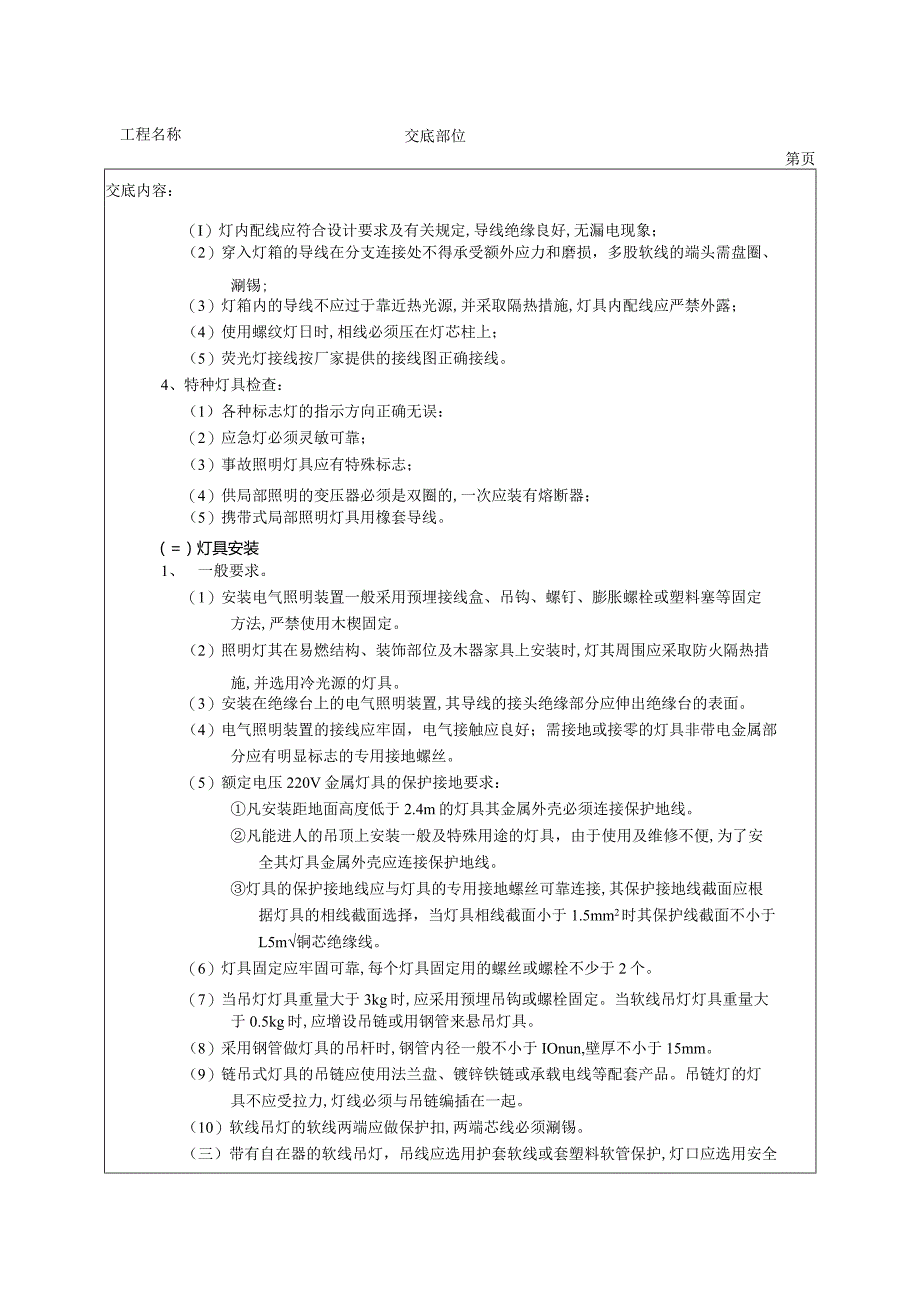

6、一）熟悉图纸灯具安装前应熟悉电气安装图纸,根据设计安装图纸作材料计划,灯具的型号、规格、数量要符合设计要求。（二）检查灯具1、各种灯具的型号、规格及外观质量必须符合设计要求和国家标准，并且厂家提供的技术文件中应有灯具组装、安装说明及合格证。2、灯具的配线应齐全,无机械损伤、变形、油漆剥落、灯罩破裂、灯箱歪斜等现象。3、灯内配线检查：交底部位工程名称第页交底内容：（I）灯内配线应符合设计要求及有关规定,导线绝缘良好,无漏电现象；（2）穿入灯箱的导线在分支连接处不得承受额外应力和磨损，多股软线的端头需盘圈、涮锡;（3）灯箱内的导线不应过于靠近热光源,并采取隔热措施,灯具内配线应严禁外露；（4）使用
7、螺纹灯日时,相线必须压在灯芯柱上；（5）荧光灯接线按厂家提供的接线图正确接线。4、特种灯具检查：（1）各种标志灯的指示方向正确无误：（2）应急灯必须灵敏可靠；（3）事故照明灯具应有特殊标志；（4）供局部照明的变压器必须是双圈的,一次应装有熔断器；（5）携带式局部照明灯具用橡套导线。（=）灯具安装1、一般要求。（1）安装电气照明装置一般采用预埋接线盒、吊钩、螺钉、膨胀螺栓或塑料塞等固定方法,严禁使用木楔固定。（2）照明灯其在易燃结构、装饰部位及木器家具上安装时,灯其周围应采取防火隔热措施,并选用冷光源的灯具。（3）安装在绝缘台上的电气照明装置,其导线的接头绝缘部分应伸出绝缘台的表面。（4）电气照
8、明装置的接线应牢固，电气接触应良好；需接地或接零的灯具非带电金属部分应有明显标志的专用接地螺丝。（5）额定电压220V金属灯具的保护接地要求：凡安装距地面高度低于2.4m的灯具其金属外壳必须连接保护地线。凡能进人的吊顶上安装一般及特殊用途的灯具，由于使用及维修不便,为了安全其灯具金属外壳应连接保护地线。灯具的保护接地线应与灯具的专用接地螺丝可靠连接,其保护接地线截面应根据灯具的相线截面选择，当灯具相线截面小于1.5mm2时其保护线截面不小于L5m铜芯绝缘线。（6）灯具固定应牢固可靠,每个灯具固定用的螺丝或螺栓不少于2个。（7）当吊灯灯具重量大于3kg时,应采用预埋吊钩或螺栓固定。当软线吊灯灯具
9、重量大于0.5kg时,应增设吊链或用钢管来悬吊灯具。（8）采用钢管做灯具的吊杆时,钢管内径一般不小于IOnun,壁厚不小于15mm。（9）链吊式灯具的吊链应使用法兰盘、镀锌铁链或承载电线等配套产品。吊链灯的灯具不应受拉力,灯线必须与吊链编插在一起。（10）软线吊灯的软线两端应做保护扣,两端芯线必须涮锡。（三）带有自在器的软线吊灯，吊线应选用护套软线或套塑料软管保护,灯口应选用安全交底部位工程名称交底内容：灯口。吊线垂直展开后灯其底部对地面距离应按图施工，图纸未明确时不低于O.8mo（12）在潮湿及有腐蚀气体的地方安装木台时，应加设椽皮垫圈、木台四周刷一遍防水漆。再刷两遍白漆，以保持木质干燥。（
10、13）在保证灯具底座不露光及维修不损坏吊顶的情况下，为节省原材料，底座在250mm以上的灯具吸顶安装时可不加装木台。（14）嵌人顶棚内的照明灯具安装应符合下列要求；灯具的灯头引线应选用与配管材质相同的金属软管或阻燃波纹管保护,保护软管长度不超过一米。灯头线保护软管的两端用软管专用接头分别与线管、灯头盒及灯具的箱罩、接线盒连接牢固。灯具应固定在专设的框架上,不应使吊顶龙骨承受灯其荷载。2、 塑料（木）台安装在顶板上安装塑料（木）台前先将塑料（木）台的出线孔钻好,木台的厚度不小于12mm、不腐朽。然后检查灯线回路是否正确,安装塑料（木）台时,将灯线从塑料（木）台的出线孔中穿此将塑料（木）台紧贴住建
11、筑物表面并对准灯头盒螺孔,用螺丝将塑料木台固定牢固。如果在圆孔板上固定塑料（木）台,应按图5-25施工。三5-253、 灯座（平座式）安装。把从塑料（木）台出线孔甩出的相线（即来自开关的电源线）与平式灯座中心接线柱触点相连,把零线接到灯座螺口接线柱触点上,然后将灯座与塑料（木）台用螺丝固定好。应注意在接线时防止螺口及中心触点固定螺丝松动，以免发生短路故障。4、 白炽软线吊灯用吊线盒安装。（1）软线加工：软线吊灯安装前应根据图纸计算灯具数量及安装高度掐出灯线长度进行组装。首先将掐好的灯线两端测锡，套上保护用的塑料软管,一端接好灯座（吊式），另一端穿上吊线盒的盒盖，由于吊线盒和灯座的接线螺丝不能承
12、受灯具的重量,因此灯线在吊线盒盖和灯座内应打好结扣,使结扣处在吊线盒和灯座的出线孔工程名称交底部位共页第页交底内容:处,之后准备进行现场安装。注意如果使用螺日灯座,相线应接于灯座的顶芯,零线应接于螺丝外皮。（2）灯具安装:把从塑料（木）台甩出的接灯线留出适当的维修长度，削出线芯,然后穿入吊线盒的底座线孔内,将吊线盒底座用螺丝固定在塑料（木）台中心上。软线吊灯用胶质吊线盒,在潮湿处用瓷质吊线盒,将吊线盒盖内的灯头线与吊线盒的底座的螺丝进行紧固,之后拧上盒盖,将吊灯放垂直,安装即可完毕。5、 白炽软线吊灯用法兰盘安装。（1）软线加工：吊灯根据设计数量及安装高度掐好灯线长度进行组装,首先将掐好的灯线
13、两端涮锡,套上保护用的塑料软管，一端接好灯座，另一端穿入法兰盘内打好接扣后准备进行现场安装。（2）灯具安装:把从塑料（木）台甩出的按灯线留出适当维修长度，削出线芯,线芯应高出塑料（木）台的台面。首先将法兰盘内的吊灯软线在从塑料（木）台甩出的接灯线线芯上缠绕5圈后,将接灯线芯折回压紧、涮锡后,用粘塑料带和黑胶布分层包扎紧密,将包好的接头调顺,扣于法兰盘内，法兰盘与塑料（木）台中心找正后用木螺丝固定即可。6、 白炽软线吊灯用自在器安装。（1）软线加工：首先根据灯具的安装高度及数量,把灯吊线全部预先掐好,应保证在吊线全部放下后.其灯泡底部距地面高度为0.8LInl之间。将吊线两端线芯削出进行涮锡,根
14、据己掐好的吊线长度断取软塑料管，并将塑料管的两端管头剪成两半,其长度为20mm,然后把吊线穿入塑料管,把自在器穿套在塑料管上,然后将吊盒盖和灯座盖分别套入吊线两端，再将剪成两半的软塑料管端头紧密搭接,加热粘合,然后挽好保险扣,将灯座盖盖好,准备进行现场安装。（2）灯具安装：安装前首先将塑料（木）台甩出的接灯线与吊线盒底座接线螺丝进行连接后并固定吊线盒底座,之后将己经组装好的吊盒内的灯线与吊线盒底座接线螺丝进行连接后拧紧吊线盒盖,将吊灯放垂直即可安装完毕。7、 壁灯妥装。用接线盒安装壁灯时,首先根据灯具的外形选择合适的塑料（木）台,把灯具摆放在上面，四周留出的余量要对称,然后用电钻在木台上开出线
15、孔和安装孔,在灯具的底板上开安装孔,将灯具的灯头线从木台的出线孔中甩出，在接线盒内接头，并包扎严密,将接头塞入盒内，之后把塑料（木）台对正接线盒,紧贴墙面,用机螺丝将塑料（木）台直接固定在盒子耳朵上,调整塑料（木）台使其平整不歪斜,最后配好灯泡、灯伞或灯罩。安装在室外的壁灯应打泄水孔,木台与墙面之间应加胶垫。8、 普通白炽吸顶灯安装。首先将木台固定在天花板的预埋件或盒子上,在吸顶灯安装前需在灯具的底座与木台之问铺垫石棉板,之后将灯具与木台进行固定,无木台时可直接把灯具底板与建筑物表面用螺栓固定,之后进行灯具的接线,若灯泡与木台过近在灯泡与木台中间应有隔热措施（即铺垫3un厚的石棉板或石棉布隔热），在灯位盒上安装吸
