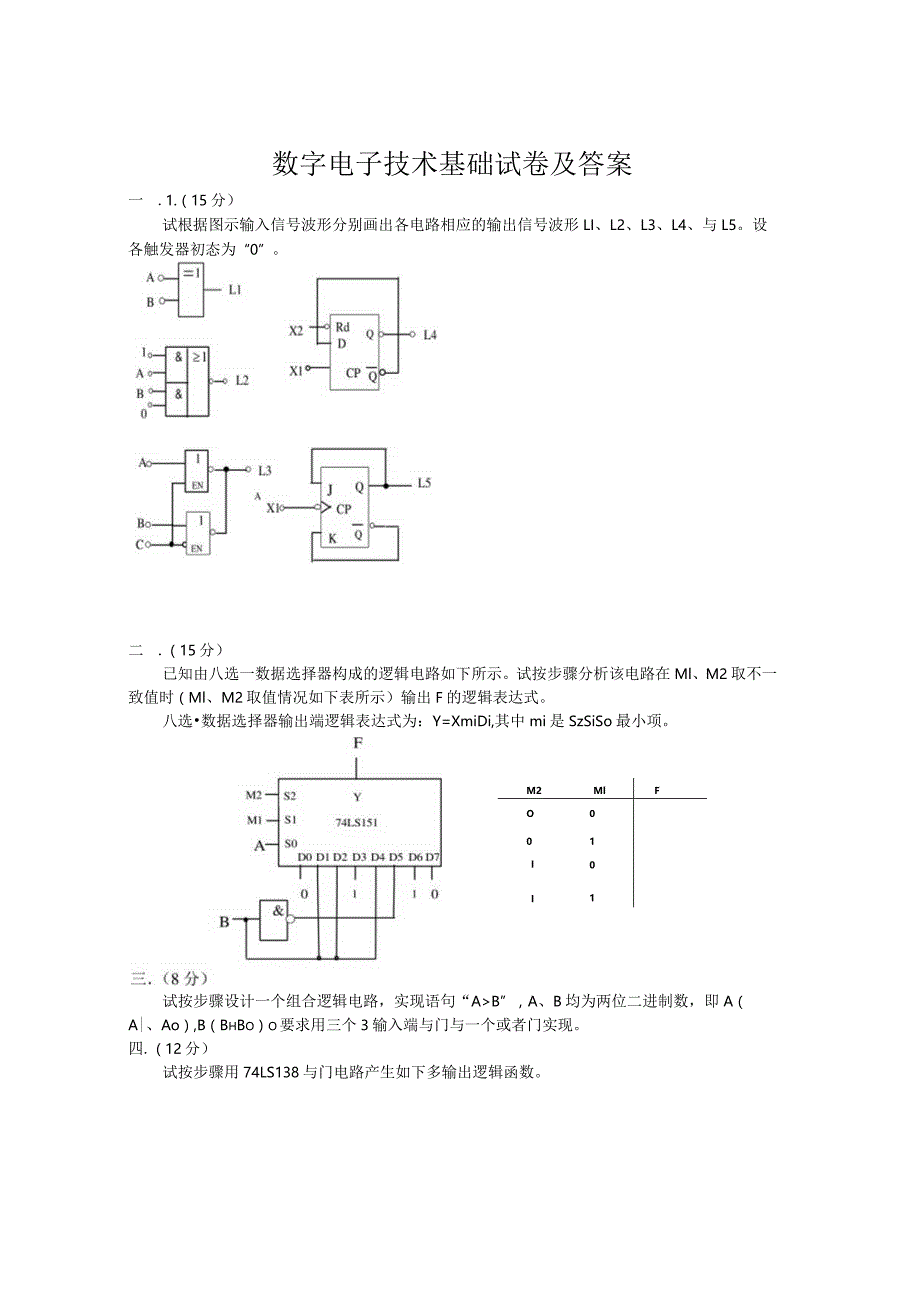

1、数字电子技术基础试卷及答案一 .1.（15分）试根据图示输入信号波形分别画出各电路相应的输出信号波形LI、L2、L3、L4、与L5。设各触发器初态为“0”。二 .（15分）已知由八选一数据选择器构成的逻辑电路如下所示。试按步骤分析该电路在Ml、M2取不一致值时（Ml、M2取值情况如下表所示）输出F的逻辑表达式。八选数据选择器输出端逻辑表达式为：Y=XmiDi,其中mi是SzSiSo最小项。M2MlFO001II01试按步骤设计一个组合逻辑电路，实现语句“AB”，A、B均为两位二进制数，即A（A|、Ao）,B（BhBo）o要求用三个3输入端与门与一个或者门实现。四.（12分）试按步骤用74LS1

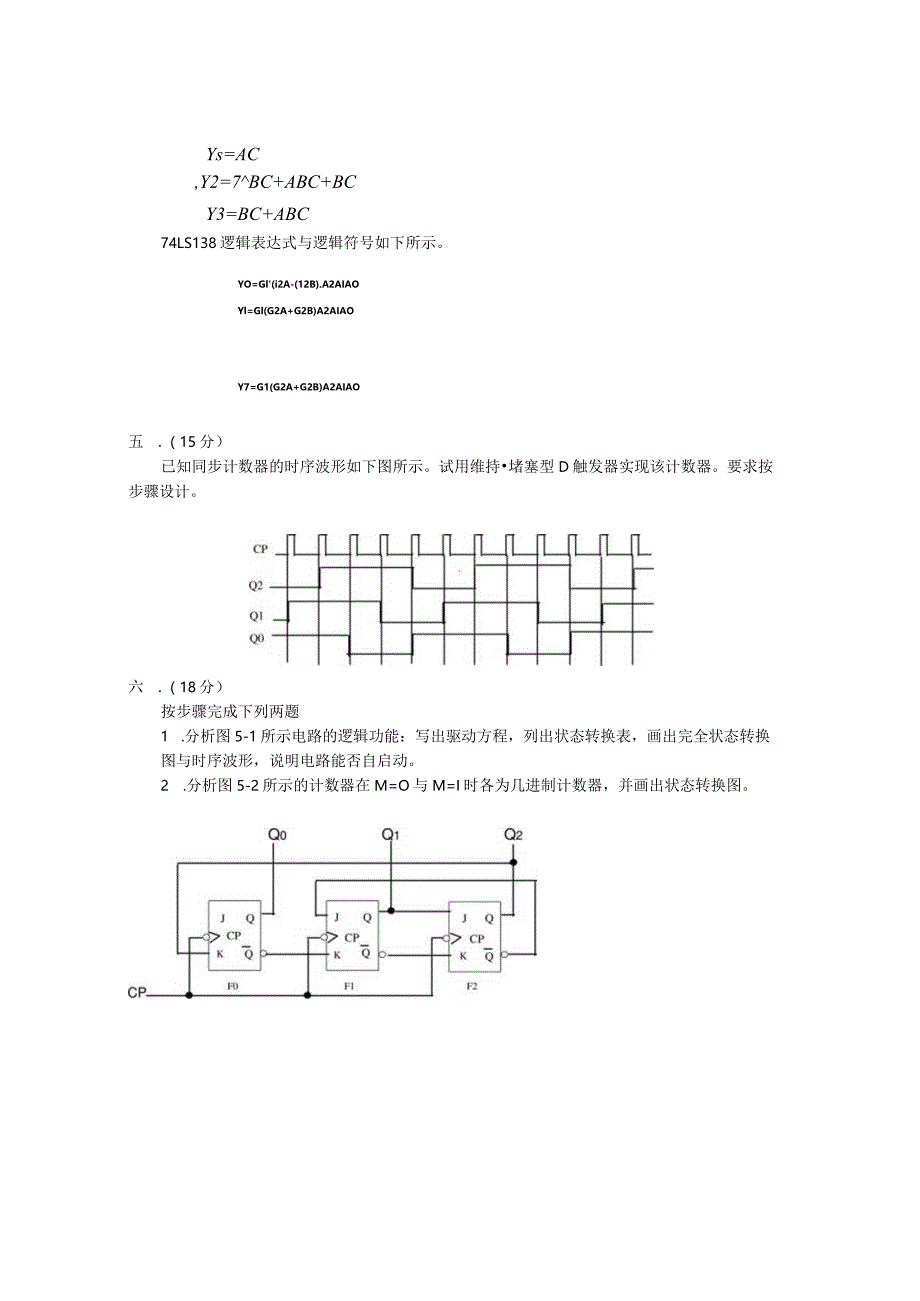

2、38与门电路产生如下多输出逻辑函数。Ys=AC,Y2=7BC+ABC+BCY3=BC+ABC74LS138逻辑表达式与逻辑符号如下所示。YO=Gl(i2A-(12B).A2AIAOYl=Gl(G2A+G2B)A2AIAOY7=G1(G2A+G2B)A2AIAO五 .（15分）已知同步计数器的时序波形如下图所示。试用维持堵塞型D触发器实现该计数器。要求按步骤设计。六 .（18分）按步骤完成下列两题1 .分析图5-1所示电路的逻辑功能：写出驱动方程，列出状态转换表，画出完全状态转换图与时序波形，说明电路能否自启动。2 .分析图5-2所示的计数器在M=O与M=I时各为几进制计数器，并画出状态转换图。

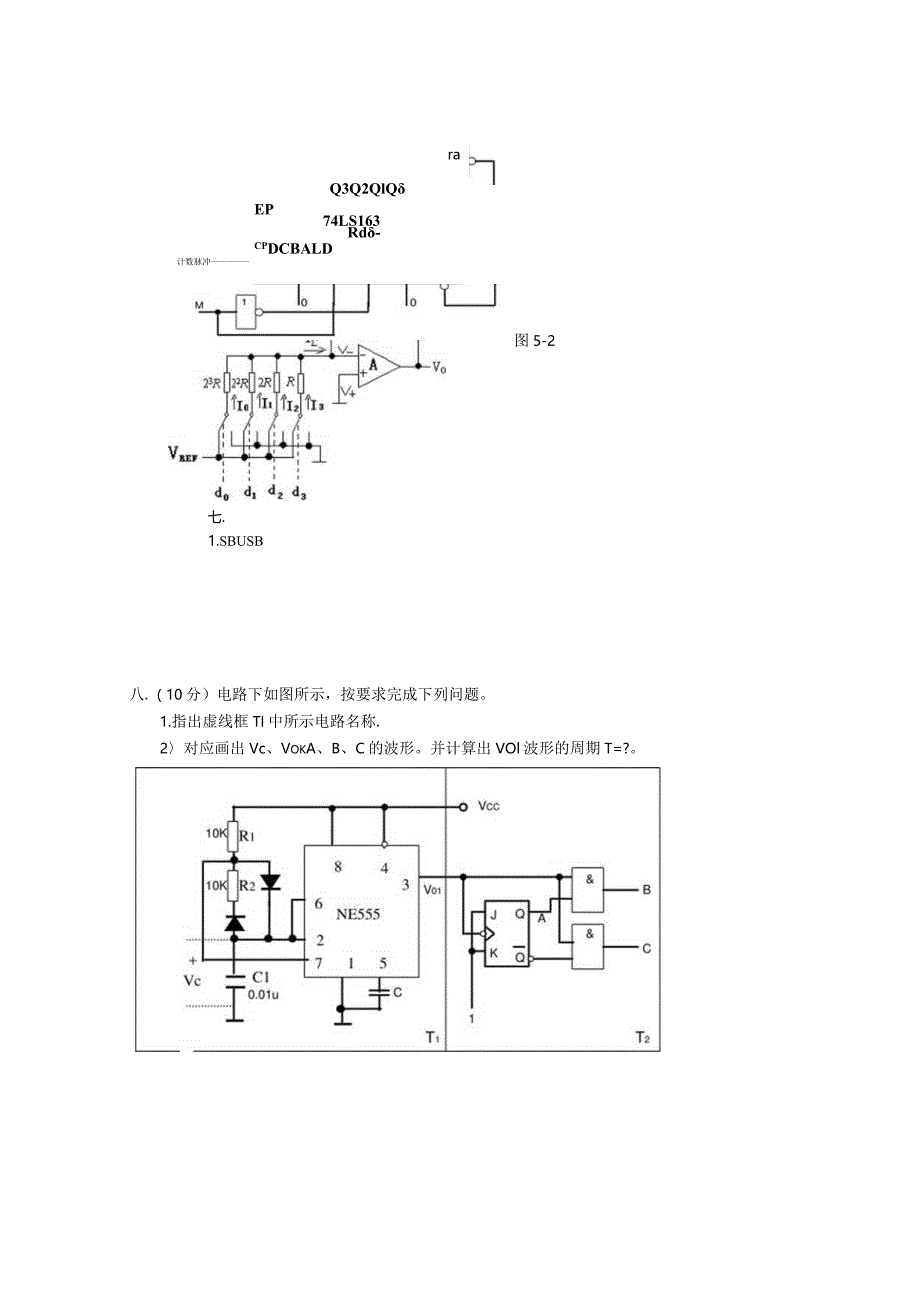

3、ra计数脉冲图5-2Q3Q2QlQEP74LS163Rd-CPDCBALD七.1.SBUSB八.（10分）电路下如图所示，按要求完成下列问题。1.指出虚线框TI中所示电路名称.2对应画出Vc、VokA、B、C的波形。并计算出VOl波形的周期T=?。VcVoitA，.tBtC数字电子技术基础2一.（20分）电路如图所示，晶体管的B=100,Vbe=0.7v（1）求电路的静态工作点；（2）画出微变等效电路图，求Au、ri与力；（3）若电容Ce开路，则将引起电路的什么动态参数发生变化？并定性说明变化趋势.二 .（15分）求图示电路中U。、U,bUh.UC及三 .（8分）逻辑单元电路符号与具有“0”、
4、“1”逻辑电平输入信号Xi如下图所示，试分别画出各单元电路相应的电压输出信号波形片、Y2、Y3,设各触发器初始状态为“0”态。X)四 .（8分）推断下面电路中的极间交流反馈的极性（要求在图上标出瞬时极性符号）。如为负反馈，则进一步指明反馈的组态。五 .（8分）根据相位平衡条件推断下列各电路能否产生自激振荡（要求在图上标出瞬时极性符号）。（a）（b）六 .（12分）某车间有A、B、C、D四台电动机，今要求:（1）A机务必开机;（2）其他三台电动机中至少有两台开机。假如不满足上述要求，则指示灯熄灭。设指示灯熄灭为O亮为L电动机的开机信号通过某种装置送到各自的输入端，使该输入端为1,否则为0。试用与
5、非门构成指示灯亮的逻辑图。七.（16分）设图示电路初始状态是“000”，要求完成下列各问：（1）写出各触发器的驱动方程；（2）写出各触发器的状态方程；（3）列出状态转换表；（4）试分析图示电路是几进制计数器。八.（12分）下图为由555定时器构成的多谐振荡器电路。（1）对应画出图中VC与VO的波形（要求标出对应电压值）；（2）设图中二极管为理想器件，计算VO波形的周期T及占空比q（%）。附:555功能表复位端(4)触发端(2)阈值端(6)放电端(7)输出端(3)OXX对地短路O11/3Vcc23Vcc对地短路O1l3Vcc1/3Vcc1/3Vcc23Vcc对地短路01l3Vcc1/3Vcc(b)电路若可振荡，试说明理由并写出其振荡频率的表达式；若不能振荡，请修改成能振荡的电路。(2)图(c)电路中当RS=IkQ,R/取何值时才能使电路起振，写出振荡频率的表达式。6. （10分）图示电路，已知变压器副边电压V2=12v,稳压管DZ的稳固电压Vz=45v,Ri=R2=3K解答：(1)说明D、D2D3、D4构
