《无机硬质绝热制品吸水率检测内容及方法.docx》由会员分享，可在线阅读，更多相关《无机硬质绝热制品吸水率检测内容及方法.docx（3页珍藏版）》请在第壹文秘上搜索。

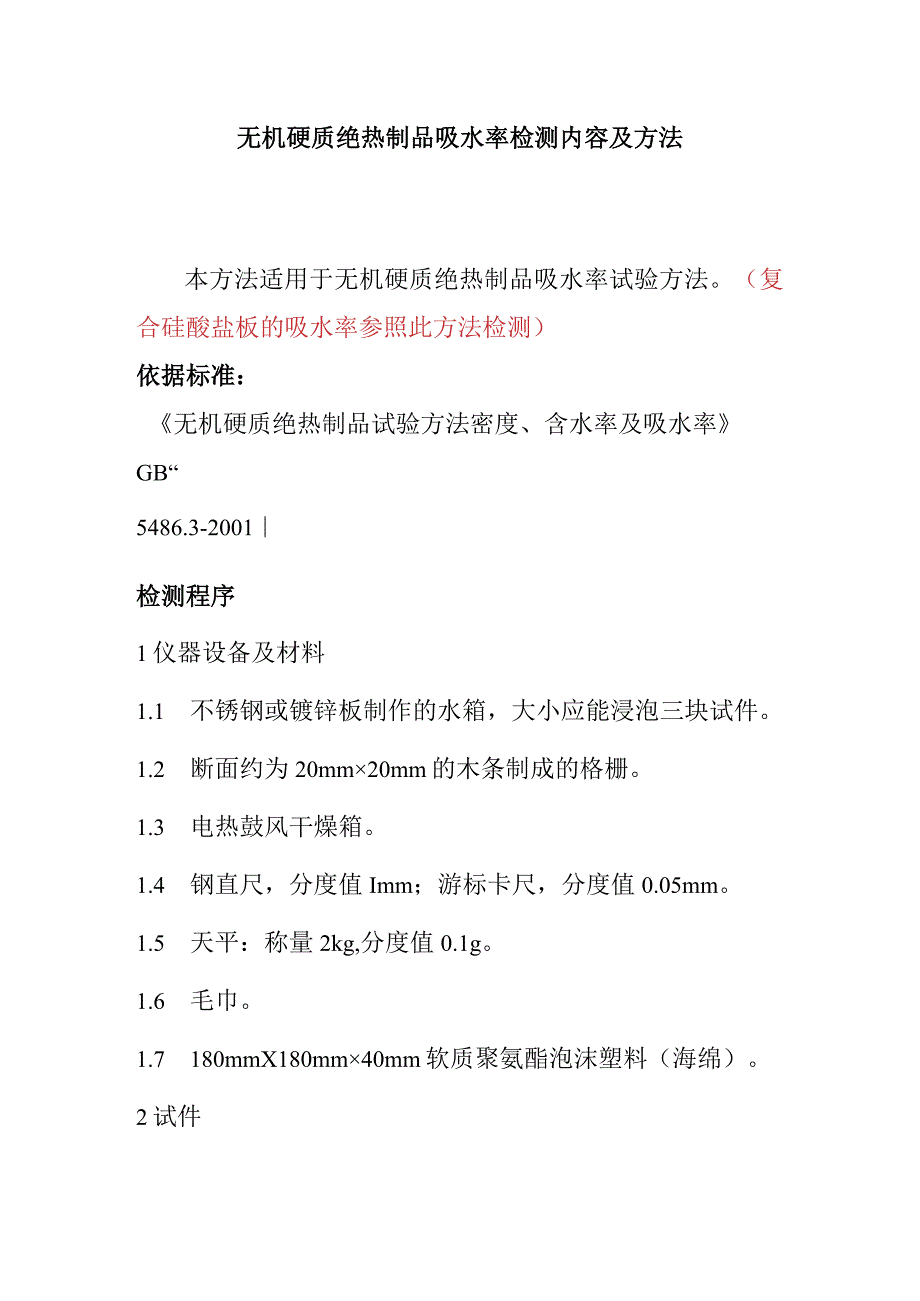

1、无机硬质绝热制品吸水率检测内容及方法本方法适用于无机硬质绝热制品吸水率试验方法。（复合硅酸盐板的吸水率参照此方法检测）依据标准：无机硬质绝热制品试验方法密度、含水率及吸水率GB“5486.3-2001检测程序1仪器设备及材料1.1 不锈钢或镀锌板制作的水箱，大小应能浸泡三块试件。1.2 断面约为20mm20mm的木条制成的格栅。1.3 电热鼓风干燥箱。1.4 钢直尺，分度值Imm；游标卡尺，分度值0.05mm。1.5 天平：称量2kg,分度值0.1g。1.6 毛巾。1.7 180mmX180mm40mm软质聚氨酯泡沫塑料（海绵）。2试件从样品中随机抽取三块制品，分别制成长、宽约为400mm30

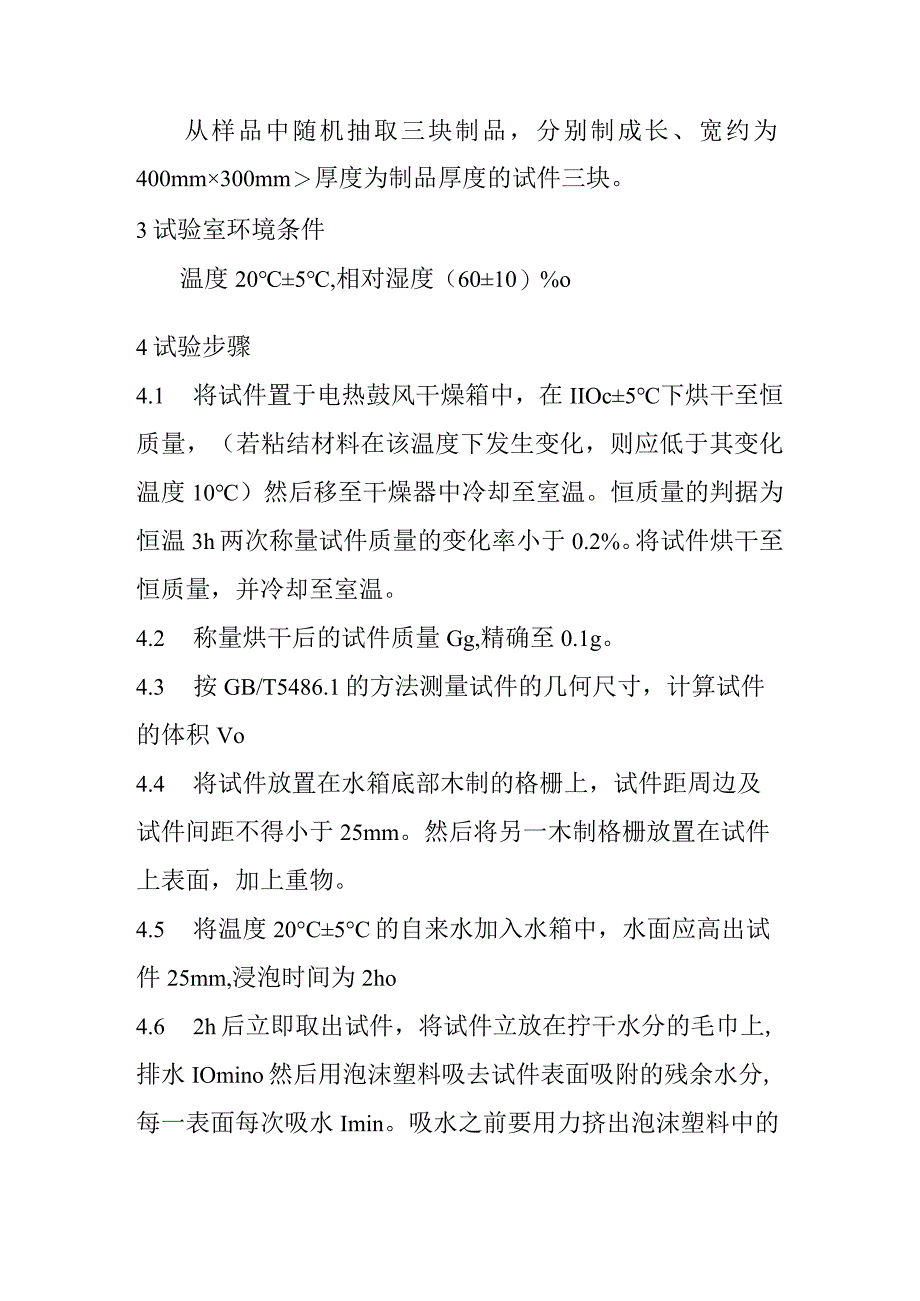

2、0mm厚度为制品厚度的试件三块。3试验室环境条件温度205,相对湿度（6010）%o4试验步骤4.1 将试件置于电热鼓风干燥箱中，在IIOc5下烘干至恒质量，（若粘结材料在该温度下发生变化，则应低于其变化温度10）然后移至干燥器中冷却至室温。恒质量的判据为恒温3h两次称量试件质量的变化率小于0.2%。将试件烘干至恒质量，并冷却至室温。4.2 称量烘干后的试件质量Gg,精确至0.1g。4.3 按GB/T5486.1的方法测量试件的几何尺寸，计算试件的体积Vo4.4 将试件放置在水箱底部木制的格栅上，试件距周边及试件间距不得小于25mm。然后将另一木制格栅放置在试件上表面，加上重物。4.5 将温度

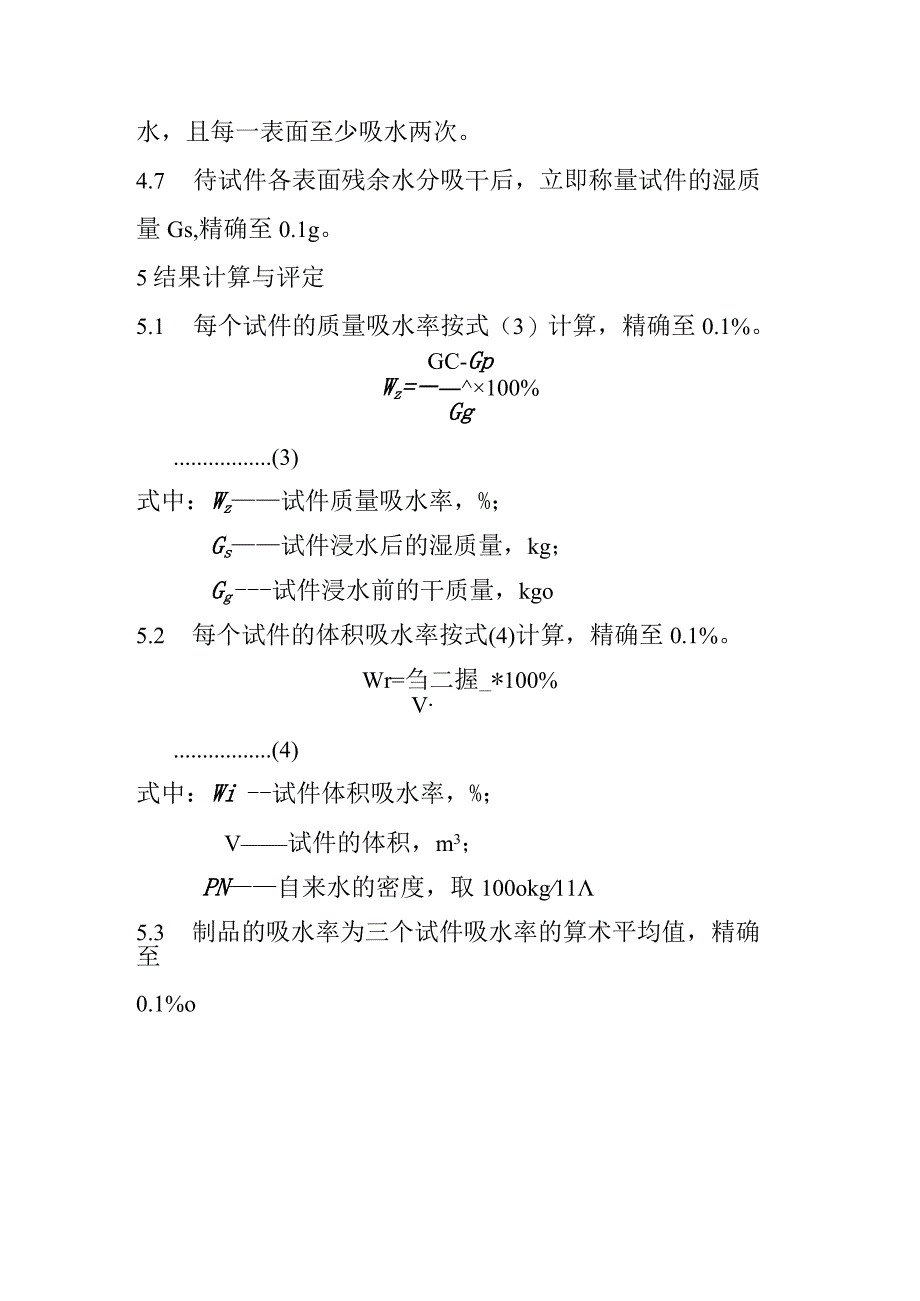

3、20C5C的自来水加入水箱中，水面应高出试件25mm,浸泡时间为2ho4.6 2h后立即取出试件，将试件立放在拧干水分的毛巾上,排水IOmino然后用泡沫塑料吸去试件表面吸附的残余水分,每一表面每次吸水Imin。吸水之前要用力挤出泡沫塑料中的水，且每一表面至少吸水两次。4.7 待试件各表面残余水分吸干后，立即称量试件的湿质量Gs,精确至0.1g。5结果计算与评定5.1 每个试件的质量吸水率按式（3）计算，精确至0.1%。GC-GpWz=100%Gg(3)式中：Wz试件质量吸水率，%；Gs试件浸水后的湿质量，kg；Gg试件浸水前的干质量，kgo5.2 每个试件的体积吸水率按式(4)计算，精确至0.1%。Wr=刍二握_*100%V(4)式中：Wi试件体积吸水率，%；V试件的体积，m3；PN自来水的密度，取100okg115.3 制品的吸水率为三个试件吸水率的算术平均值，精确至0.1%o
