《春夏季节防雷接地工程的方案和应用措施.docx》由会员分享，可在线阅读，更多相关《春夏季节防雷接地工程的方案和应用措施.docx（4页珍藏版）》请在第壹文秘上搜索。

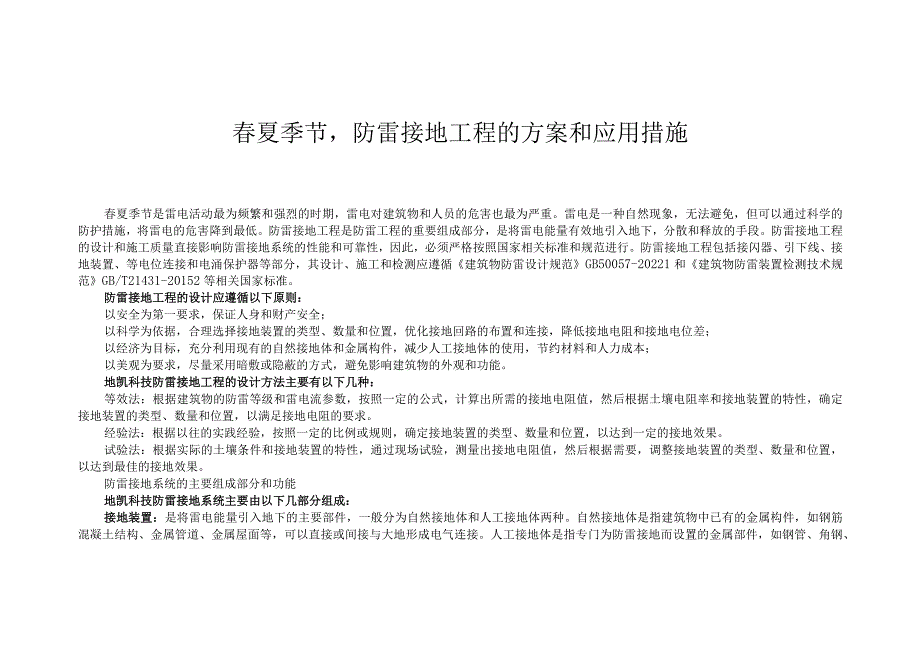

1、春夏季节，防雷接地工程的方案和应用措施春夏季节是雷电活动最为频繁和强烈的时期，雷电对建筑物和人员的危害也最为严重。雷电是一种自然现象，无法避免，但可以通过科学的防护措施，将雷电的危害降到最低。防雷接地工程是防雷工程的重要组成部分，是将雷电能量有效地引入地下，分散和释放的手段。防雷接地工程的设计和施工质量直接影响防雷接地系统的性能和可靠性，因此，必须严格按照国家相关标准和规范进行。防雷接地工程包括接闪器、引下线、接地装置、等电位连接和电涌保护器等部分，其设计、施工和检测应遵循建筑物防雷设计规范GB50057-20221和建筑物防雷装置检测技术规范GB/T21431-20152等相关国家标准。防雷
2、接地工程的设计应遵循以下原则：以安全为第一要求，保证人身和财产安全；以科学为依据，合理选择接地装置的类型、数量和位置，优化接地回路的布置和连接，降低接地电阻和接地电位差；以经济为目标，充分利用现有的自然接地体和金属构件，减少人工接地体的使用，节约材料和人力成本；以美观为要求，尽量采用暗敷或隐蔽的方式，避免影响建筑物的外观和功能。地凯科技防雷接地工程的设计方法主要有以下几种：等效法：根据建筑物的防雷等级和雷电流参数，按照一定的公式，计算出所需的接地电阻值，然后根据土壤电阻率和接地装置的特性，确定接地装置的类型、数量和位置，以满足接地电阻的要求。经验法：根据以往的实践经验，按照一定的比例或规则，确

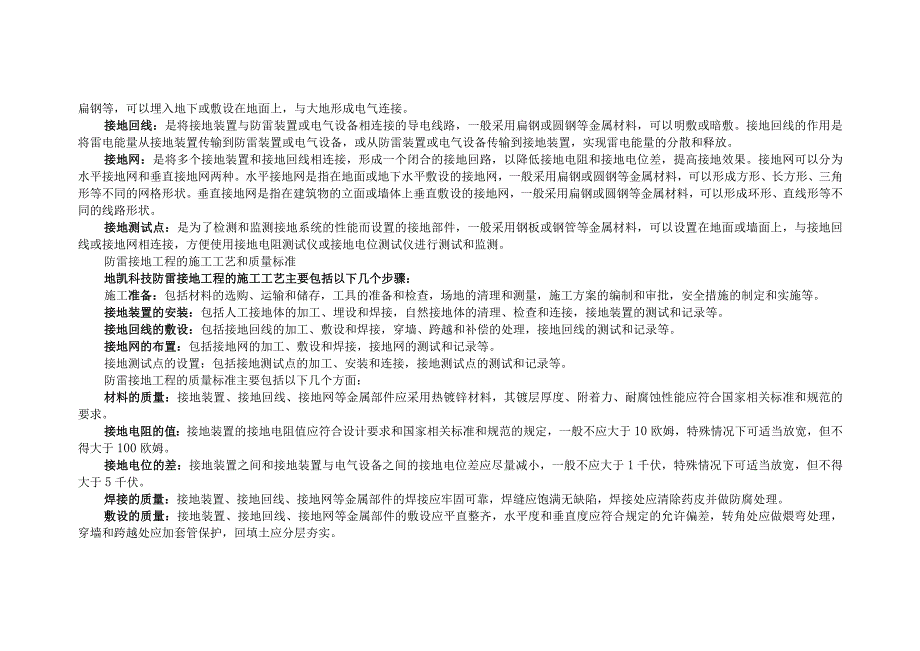

3、定接地装置的类型、数量和位置，以达到一定的接地效果。试验法：根据实际的土壤条件和接地装置的特性，通过现场试验，测量出接地电阻值，然后根据需要，调整接地装置的类型、数量和位置，以达到最佳的接地效果。防雷接地系统的主要组成部分和功能地凯科技防雷接地系统主要由以下几部分组成：接地装置：是将雷电能量引入地下的主要部件，一般分为自然接地体和人工接地体两种。自然接地体是指建筑物中已有的金属构件，如钢筋混凝土结构、金属管道、金属屋面等，可以直接或间接与大地形成电气连接。人工接地体是指专门为防雷接地而设置的金属部件，如钢管、角钢、扁钢等，可以埋入地下或敷设在地面上，与大地形成电气连接。接地回线：是将接地装置与
4、防雷装置或电气设备相连接的导电线路，一般采用扁钢或圆钢等金属材料，可以明敷或暗敷。接地回线的作用是将雷电能量从接地装置传输到防雷装置或电气设备，或从防雷装置或电气设备传输到接地装置，实现雷电能量的分散和释放。接地网：是将多个接地装置和接地回线相连接，形成一个闭合的接地回路，以降低接地电阻和接地电位差，提高接地效果。接地网可以分为水平接地网和垂直接地网两种。水平接地网是指在地面或地下水平敷设的接地网，一般采用扁钢或圆钢等金属材料，可以形成方形、长方形、三角形等不同的网格形状。垂直接地网是指在建筑物的立面或墙体上垂直敷设的接地网，一般采用扁钢或圆钢等金属材料，可以形成环形、直线形等不同的线路形状。
5、接地测试点：是为了检测和监测接地系统的性能而设置的接地部件，一般采用钢板或钢管等金属材料，可以设置在地面或墙面上，与接地回线或接地网相连接，方便使用接地电阻测试仪或接地电位测试仪进行测试和监测。防雷接地工程的施工工艺和质量标准地凯科技防雷接地工程的施工工艺主要包括以下几个步骤：施工准备：包括材料的选购、运输和储存，工具的准备和检查，场地的清理和测量，施工方案的编制和审批，安全措施的制定和实施等。接地装置的安装：包括人工接地体的加工、埋设和焊接，自然接地体的清理、检查和连接，接地装置的测试和记录等。接地回线的敷设：包括接地回线的加工、敷设和焊接，穿墙、跨越和补偿的处理，接地回线的测试和记录等。接
6、地网的布置：包括接地网的加工、敷设和焊接，接地网的测试和记录等。接地测试点的设置：包括接地测试点的加工、安装和连接，接地测试点的测试和记录等。防雷接地工程的质量标准主要包括以下几个方面：材料的质量：接地装置、接地回线、接地网等金属部件应采用热镀锌材料，其镀层厚度、附着力、耐腐蚀性能应符合国家相关标准和规范的要求。接地电阻的值：接地装置的接地电阻值应符合设计要求和国家相关标准和规范的规定，一般不应大于10欧姆，特殊情况下可适当放宽，但不得大于100欧姆。接地电位的差：接地装置之间和接地装置与电气设备之间的接地电位差应尽量减小，一般不应大于1千伏，特殊情况下可适当放宽，但不得大于5千伏。焊接的质量

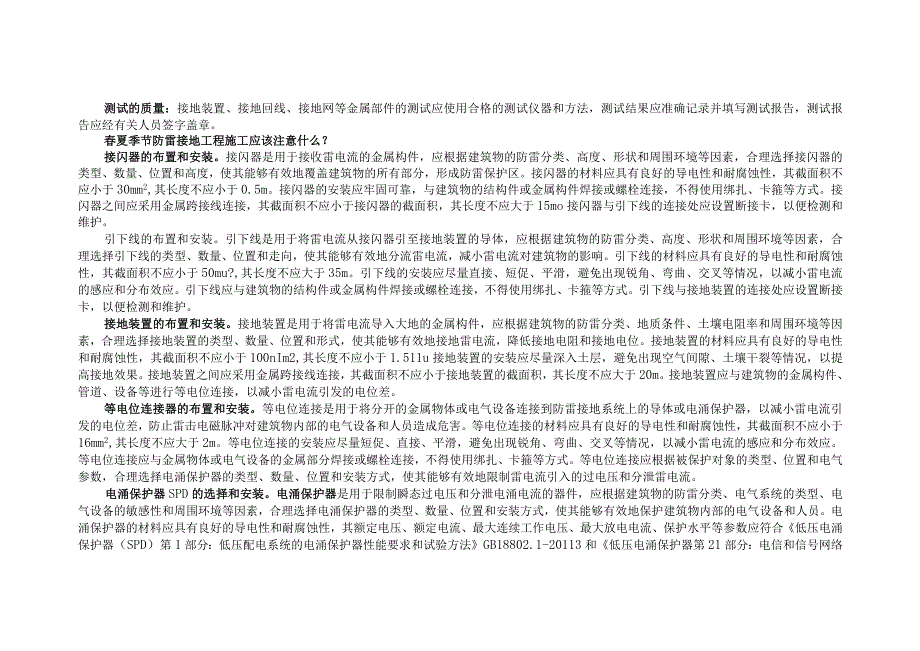

7、：接地装置、接地回线、接地网等金属部件的焊接应牢固可靠，焊缝应饱满无缺陷，焊接处应清除药皮并做防腐处理。敷设的质量：接地装置、接地回线、接地网等金属部件的敷设应平直整齐，水平度和垂直度应符合规定的允许偏差，转角处应做煨弯处理，穿墙和跨越处应加套管保护，回填土应分层夯实。测试的质量：接地装置、接地回线、接地网等金属部件的测试应使用合格的测试仪器和方法，测试结果应准确记录并填写测试报告，测试报告应经有关人员签字盖章。春夏季节防雷接地工程施工应该注意什么？接闪器的布置和安装。接闪器是用于接收雷电流的金属构件，应根据建筑物的防雷分类、高度、形状和周围环境等因素，合理选择接闪器的类型、数量、位置和高度，
8、使其能够有效地覆盖建筑物的所有部分，形成防雷保护区。接闪器的材料应具有良好的导电性和耐腐蚀性，其截面积不应小于30mm2,其长度不应小于0.5m。接闪器的安装应牢固可靠，与建筑物的结构件或金属构件焊接或螺栓连接，不得使用绑扎、卡箍等方式。接闪器之间应采用金属跨接线连接，其截面积不应小于接闪器的截面积，其长度不应大于15mo接闪器与引下线的连接处应设置断接卡，以便检测和维护。引下线的布置和安装。引下线是用于将雷电流从接闪器引至接地装置的导体，应根据建筑物的防雷分类、高度、形状和周围环境等因素，合理选择引下线的类型、数量、位置和走向，使其能够有效地分流雷电流，减小雷电流对建筑物的影响。引下线的材料
9、应具有良好的导电性和耐腐蚀性，其截面积不应小于50mu?,其长度不应大于35m。引下线的安装应尽量直接、短促、平滑，避免出现锐角、弯曲、交叉等情况，以减小雷电流的感应和分布效应。引下线应与建筑物的结构件或金属构件焊接或螺栓连接，不得使用绑扎、卡箍等方式。引下线与接地装置的连接处应设置断接卡，以便检测和维护。接地装置的布置和安装。接地装置是用于将雷电流导入大地的金属构件，应根据建筑物的防雷分类、地质条件、土壤电阻率和周围环境等因素，合理选择接地装置的类型、数量、位置和形式，使其能够有效地接地雷电流，降低接地电阻和接地电位。接地装置的材料应具有良好的导电性和耐腐蚀性，其截面积不应小于100nIm2
10、,其长度不应小于1.511u接地装置的安装应尽量深入土层，避免出现空气间隙、土壤干裂等情况，以提高接地效果。接地装置之间应采用金属跨接线连接，其截面积不应小于接地装置的截面积，其长度不应大于20m。接地装置应与建筑物的金属构件、管道、设备等进行等电位连接，以减小雷电流引发的电位差。等电位连接器的布置和安装。等电位连接是用于将分开的金属物体或电气设备连接到防雷接地系统上的导体或电涌保护器，以减小雷电流引发的电位差，防止雷击电磁脉冲对建筑物内部的电气设备和人员造成危害。等电位连接的材料应具有良好的导电性和耐腐蚀性，其截面积不应小于16mm2,其长度不应大于2m。等电位连接的安装应尽量短促、直接、平
11、滑，避免出现锐角、弯曲、交叉等情况，以减小雷电流的感应和分布效应。等电位连接应与金属物体或电气设备的金属部分焊接或螺栓连接，不得使用绑扎、卡箍等方式。等电位连接应根据被保护对象的类型、位置和电气参数，合理选择电涌保护器的类型、数量、位置和安装方式，使其能够有效地限制雷电流引入的过电压和分泄雷电流。电涌保护器SPD的选择和安装。电涌保护器是用于限制瞬态过电压和分泄电涌电流的器件，应根据建筑物的防雷分类、电气系统的类型、电气设备的敏感性和周围环境等因素，合理选择电涌保护器的类型、数量、位置和安装方式，使其能够有效地保护建筑物内部的电气设备和人员。电涌保护器的材料应具有良好的导电性和耐腐蚀性，其额定电压、额定电流、最大连续工作电压、最大放电电流、保护水平等参数应符合低压电涌保护器（SPD）第1部分：低压配电系统的电涌保护器性能要求和试验方法GB18802.1-20113和低压电涌保护器第21部分：电信和信号网络的电涌保护器（SPD）一性能要求和试验方法GB/T18802.214等相关国家标准。电涌保护器的安装应尽量靠近被保护对象，避免出现过长的引入线和分支线，以减小雷电流的感应和分布效应。电涌保护器应与防雷接地系统或电气系统的保护线（PE）或零线（N）连接，不得与相线（L）连接。电涌保护器应设置断路器或熔断器，以便检测和维护。
