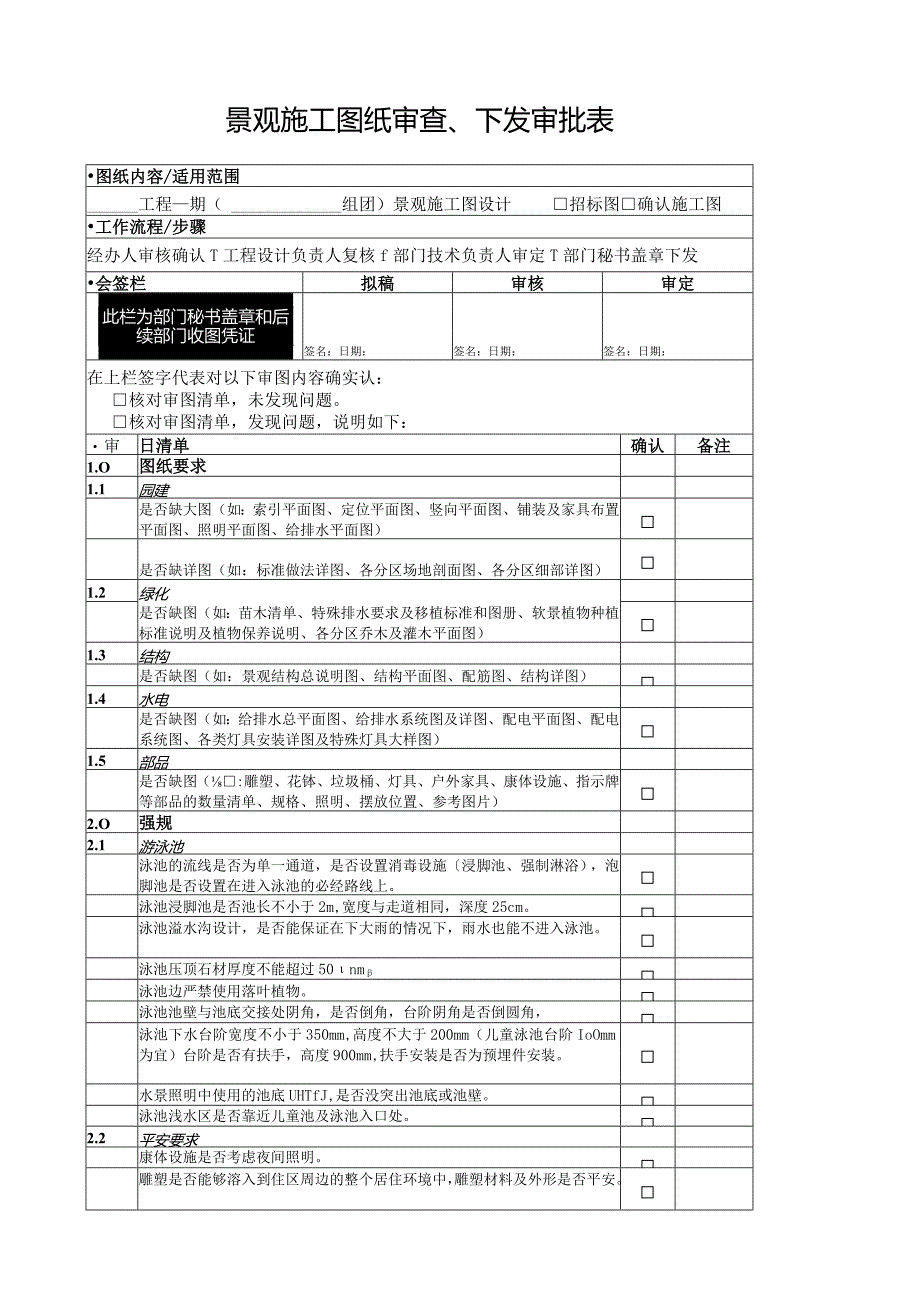

1、景观施工图纸审查、下发审批表图纸内容/适用范围工程期(组团)景观施工图设计招标图确认施工图工作流程/步骤经办人审核确认T工程设计负责人复核f部门技术负责人审定T部门秘书盖章下发会签栏拟稿审核审定此栏为部门秘书盖章和后续部门收图凭证签名:日期:签名:日期:签名:日期:在上栏签字代表对以下审图内容确实认:核对审图清单,未发现问题。核对审图清单,发现问题,说明如下:审目日清单确认备注1.O图纸要求1.1园建是否缺大图(如:索引平面图、定位平面图、竖向平面图、铺装及家具布置平面图、照明平面图、给排水平面图)是否缺详图(如:标准做法详图、各分区场地剖面图、各分区细部详图)1.2绿化是否缺图(如:苗木清单
2、、特殊排水要求及移植标准和图册、软景植物种植标准说明及植物保养说明、各分区乔木及灌木平面图)1.3结构是否缺图(如:景观结构总说明图、结构平面图、配筋图、结构详图)1.4水电是否缺图(如:给排水总平面图、给排水系统图及详图、配电平面图、配电系统图、各类灯具安装详图及特殊灯具大样图)1.5部品是否缺图(:雕塑、花钵、垃圾桶、灯具、户外家具、康体设施、指示牌等部品的数量清单、规格、照明、摆放位置、参考图片)2.O强规2.1游泳池泳池的流线是否为单一通道,是否设置消毒设施浸脚池、强制淋浴),泡脚池是否设置在进入泳池的必经路线上。泳池浸脚池是否池长不小于2m,宽度与走道相同,深度25cm。泳池溢水沟设

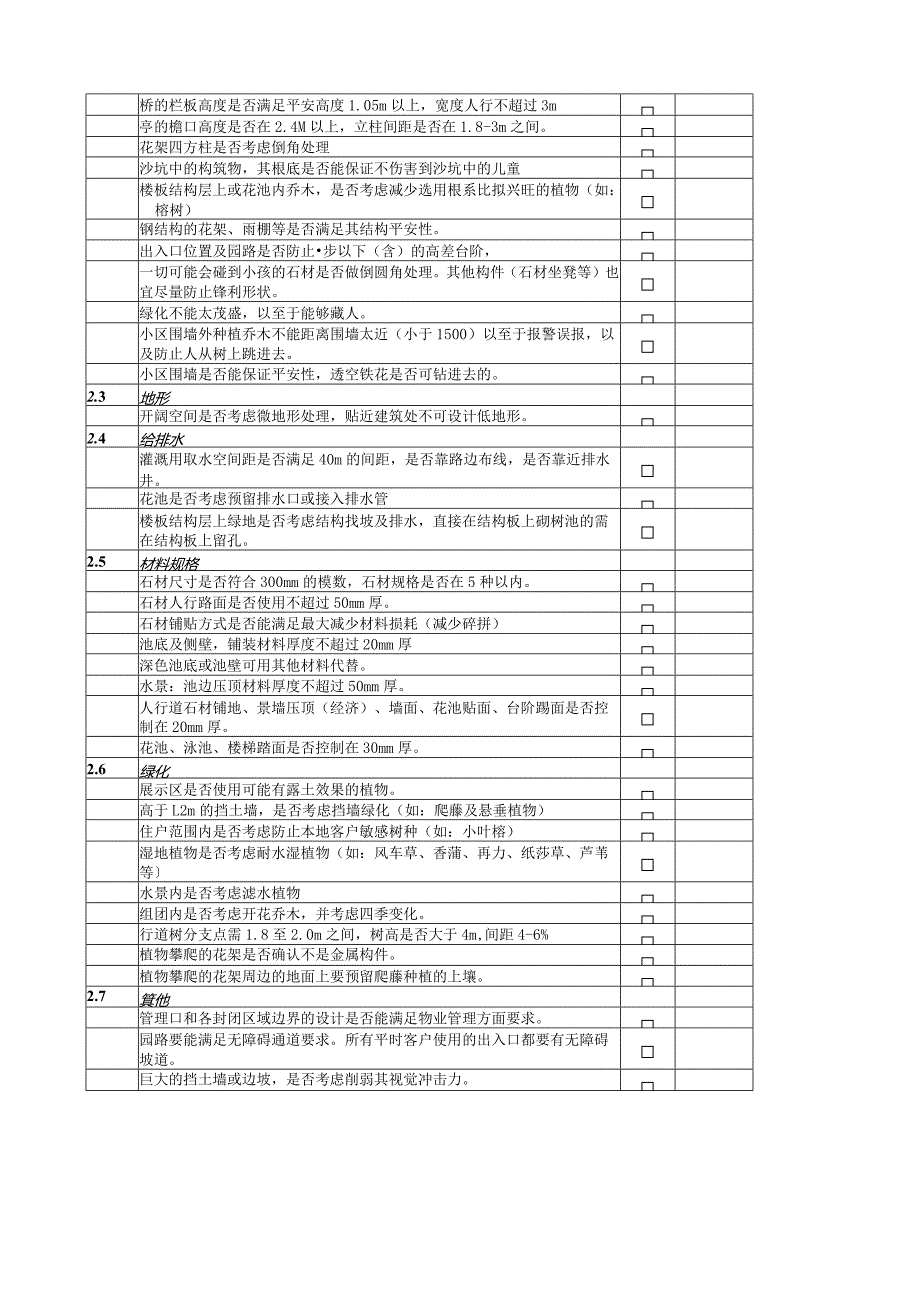

3、计,是否能保证在下大雨的情况下,雨水也能不进入泳池。泳池压顶石材厚度不能超过50nm泳池边严禁使用落叶植物。泳池池壁与池底交接处阴角,是否倒角,台阶阴角是否倒圆角,泳池下水台阶宽度不小于350mm,高度不大于200mm(儿童泳池台阶IoOmm为宜)台阶是否有扶手,高度900mm,扶手安装是否为预埋件安装。水景照明中使用的池底UHTfJ,是否没突出池底或池壁。泳池浅水区是否靠近儿童池及泳池入口处。2.2平安要求康体设施是否考虑夜间照明。雕塑是否能够溶入到住区周边的整个居住环境中,雕塑材料及外形是否平安。桥的栏板高度是否满足平安高度1.05m以上,宽度人行不超过3m亭的檐口高度是否在2.4M以上,
4、立柱间距是否在1.8-3m之间。花架四方柱是否考虑倒角处理沙坑中的构筑物,其根底是否能保证不伤害到沙坑中的儿童楼板结构层上或花池内乔木,是否考虑减少选用根系比拟兴旺的植物(如:榕树)钢结构的花架、雨棚等是否满足其结构平安性。出入口位置及园路是否防止步以下(含)的高差台阶,一切可能会碰到小孩的石材是否做倒圆角处理。其他构件(石材坐凳等)也宜尽量防止锋利形状。绿化不能太茂盛,以至于能够藏人。小区围墙外种植乔木不能距离围墙太近(小于1500)以至于报警误报,以及防止人从树上跳进去。小区围墙是否能保证平安性,透空铁花是否可钻进去的。2.3地形开阔空间是否考虑微地形处理,贴近建筑处不可设计低地形。2.4
5、给排水灌溉用取水空间距是否满足40m的间距,是否靠路边布线,是否靠近排水井。花池是否考虑预留排水口或接入排水管楼板结构层上绿地是否考虑结构找坡及排水,直接在结构板上砌树池的需在结构板上留孔。2.5材料规格石材尺寸是否符合300mm的模数,石材规格是否在5种以内。石材人行路面是否使用不超过50mm厚。石材铺贴方式是否能满足最大减少材料损耗(减少碎拼)池底及侧壁,铺装材料厚度不超过20mm厚深色池底或池壁可用其他材料代替。水景:池边压顶材料厚度不超过50mm厚。人行道石材铺地、景墙压顶(经济)、墙面、花池贴面、台阶踢面是否控制在20mm厚。花池、泳池、楼梯踏面是否控制在30mm厚。2.6绿化展示区
6、是否使用可能有露土效果的植物。高于L2m的挡土墙,是否考虑挡墙绿化(如:爬藤及悬垂植物)住户范围内是否考虑防止本地客户敏感树种(如:小叶榕)湿地植物是否考虑耐水湿植物(如:风车草、香蒲、再力、纸莎草、芦苇等水景内是否考虑滤水植物组团内是否考虑开花乔木,并考虑四季变化。行道树分支点需1.8至2.0m之间,树高是否大于4m,间距4-6%植物攀爬的花架是否确认不是金属构件。植物攀爬的花架周边的地面上要预留爬藤种植的上壤。2.7箕他管理口和各封闭区域边界的设计是否能满足物业管理方面要求。园路要能满足无障碍通道要求。所有平时客户使用的出入口都要有无障碍坡道。巨大的挡土墙或边坡,是否考虑削弱其视觉冲击力。
