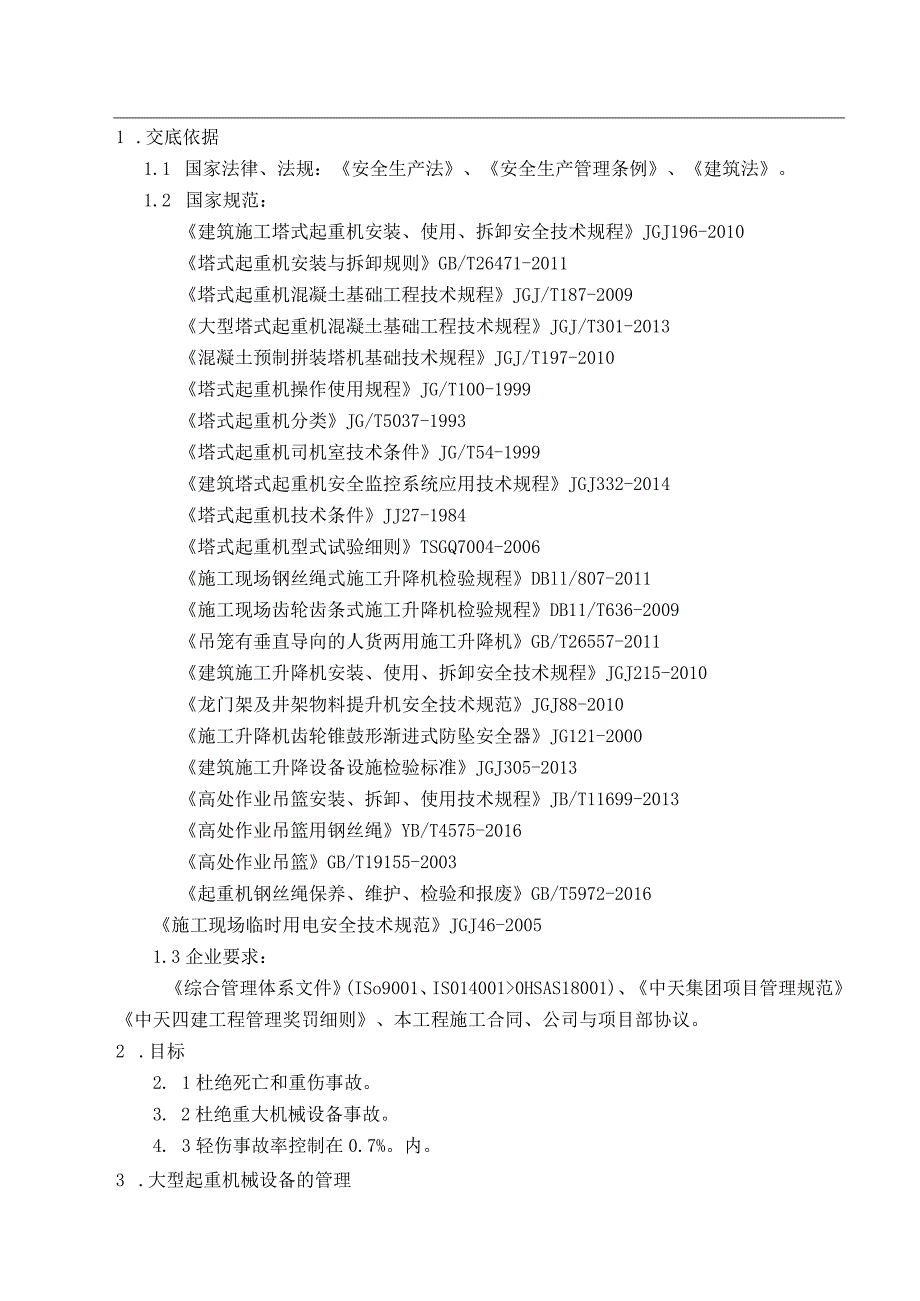

1、1 .交底依据1.1 国家法律、法规：安全生产法、安全生产管理条例、建筑法。1.2 国家规范：建筑施工塔式起重机安装、使用、拆卸安全技术规程JGJ196-2010塔式起重机安装与拆卸规则GB/T26471-2011塔式起重机混凝土基础工程技术规程JGJ/T187-2009大型塔式起重机混凝土基础工程技术规程JGJ/T301-2013混凝土预制拼装塔机基础技术规程JGJ/T197-2010塔式起重机操作使用规程JG/T100-1999塔式起重机分类JG/T5037-1993塔式起重机司机室技术条件JG/T54-1999建筑塔式起重机安全监控系统应用技术规程JGJ332-2014塔式起重机技术条件
2、JJ27-1984塔式起重机型式试验细则TSGQ7004-2006施工现场钢丝绳式施工升降机检验规程DBll/807-2011施工现场齿轮齿条式施工升降机检验规程DB11/T636-2009吊笼有垂直导向的人货两用施工升降机GB/T26557-2011建筑施工升降机安装、使用、拆卸安全技术规程JGJ215-2010龙门架及井架物料提升机安全技术规范JGJ88-2010施工升降机齿轮锥鼓形渐进式防坠安全器JG121-2000建筑施工升降设备设施检验标准JGJ305-2013高处作业吊篮安装、拆卸、使用技术规程JB/T11699-2013高处作业吊篮用钢丝绳YB/T4575-2016高处作业吊篮G
3、B/T19155-2003起重机钢丝绳保养、维护、检验和报废GB/T5972-2016施工现场临时用电安全技术规范JGJ46-20051.3企业要求：综合管理体系文件(ISo9001、IS0140010HSAS18001)、中天集团项目管理规范中天四建工程管理奖罚细则、本工程施工合同、公司与项目部协议。2 .目标2. 1杜绝死亡和重伤事故。3. 2杜绝重大机械设备事故。4. 3轻伤事故率控制在0.7%。内。3 .大型起重机械设备的管理3.1 强制规定，严禁租赁或使用以下设备。3.1.1 租赁设备：使用年限超过5年的施工电梯。3.1.2 租赁设备：使用年限超过7年的塔吊。3.1.3 1.3安装高
4、度超过60m的建筑，严禁使用QTZ40及以下塔吊。3.1.4 1.4安装高度超过30m的建筑，严禁使用物料提升机。3.1.5 1.5严禁使用龙门架式物料提升机。3.1.6 严禁购买、使用天轮对重式施工升降机。3.1.7 山东大型机械设备不得租赁，严禁使用。3.2 技术管理起重机械基础制作前必须编制基础施工方案，多塔作业需编制群塔施工方案。基础施工方案、群塔方案需经项目技术组报公司技术处审批。塔机安装、拆卸属于危险性较大工程，需由安装单位编制安装方案、加节锚固方案，并报总包单位、监理单位审核。超过一定规模的危险性较大的分部分项工程的安全专项施工方案需通过专家论证，专家组应当由5名专业要求的专家组
5、成。超过一定规模的危险性较大的分部分项工程包括：3.2 .1采用非常规起重设备、方法，且单件起重量在100kN以上的起重吊装工程。3.3 .2起重量30OkN及以上的起重设备安装工程，高度200m及以上内爬起重设备的拆除工程。3.2.3其他内容参照危险性较大的分部分项工程安全管理办法（建质（2009）87号）3.3合同与备案管理3.3.1大型机械必须先合同评审后塔吊安装。杜绝先立塔吊后合同评审，否则按奖罚细则进行处罚。安装告知盖公司章，需走信息化流程。合同文件以PDF附件格式上传，发至工程处王海山；备案文件以PDF附件格式上传，发至工程处王利东。1、起重机械的选择2、合同评审、签订3、基础施工
6、4、安装方案、应急预案5、设备进场业6、安装告知7、设备检测8、四方联合验收业9、办理使用登记10、设备使用11、拆除告知、拆除设备3.3.2租赁合同、拆装告知单、产权备案证、设备合格证、设备制造许可证、租赁单位营业执照（外埠租赁单位需有外埠建筑起重机械设备租赁企业进冀备案证）、安装单位营业执照（外埠安装单位需有外埠建筑起重机械设备安装企业进冀备案证）、资质、安全生产许可证。基础施工方案（基础施工图、收集设备使用说明书）、安装方案（方案需由项目部技术组报公司技术处进行审核或审批）、应急预案、安拆单位专业技术人员名单及安拆人员证件（专业工程师、安全员、安拆工、司机、电工、信号工（塔吊）、安装单位

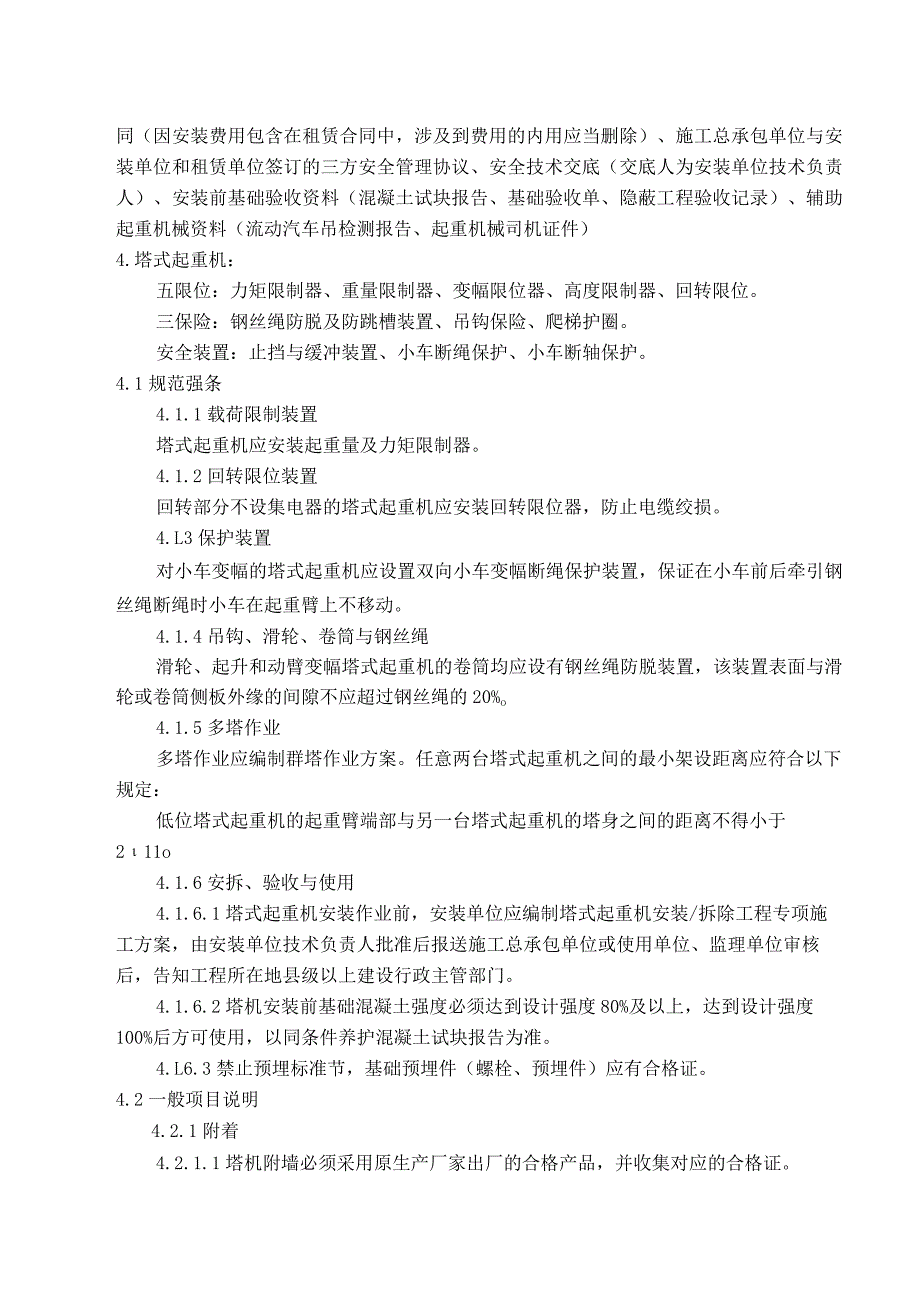

7、与施工总承包单位签订的安装合同（因安装费用包含在租赁合同中，涉及到费用的内用应当删除）、施工总承包单位与安装单位和租赁单位签订的三方安全管理协议、安全技术交底（交底人为安装单位技术负责人）、安装前基础验收资料（混凝土试块报告、基础验收单、隐蔽工程验收记录）、辅助起重机械资料（流动汽车吊检测报告、起重机械司机证件）4.塔式起重机：五限位：力矩限制器、重量限制器、变幅限位器、高度限制器、回转限位。三保险：钢丝绳防脱及防跳槽装置、吊钩保险、爬梯护圈。安全装置：止挡与缓冲装置、小车断绳保护、小车断轴保护。4.1规范强条4.1.1载荷限制装置塔式起重机应安装起重量及力矩限制器。4.1.2回转限位装置回转
8、部分不设集电器的塔式起重机应安装回转限位器，防止电缆绞损。4.L3保护装置对小车变幅的塔式起重机应设置双向小车变幅断绳保护装置，保证在小车前后牵引钢丝绳断绳时小车在起重臂上不移动。4.1.4吊钩、滑轮、卷筒与钢丝绳滑轮、起升和动臂变幅塔式起重机的卷筒均应设有钢丝绳防脱装置，该装置表面与滑轮或卷筒侧板外缘的间隙不应超过钢丝绳的20%o4.1.5多塔作业多塔作业应编制群塔作业方案。任意两台塔式起重机之间的最小架设距离应符合以下规定：低位塔式起重机的起重臂端部与另一台塔式起重机的塔身之间的距离不得小于211o4.1.6安拆、验收与使用4.1.6.1塔式起重机安装作业前，安装单位应编制塔式起重机安装/
9、拆除工程专项施工方案，由安装单位技术负责人批准后报送施工总承包单位或使用单位、监理单位审核后，告知工程所在地县级以上建设行政主管部门。4.1.6.2塔机安装前基础混凝土强度必须达到设计强度80%及以上，达到设计强度100%后方可使用，以同条件养护混凝土试块报告为准。4.L6.3禁止预埋标准节，基础预埋件（螺栓、预埋件）应有合格证。4.2一般项目说明4.2.1附着4.2.1.1塔机附墙必须采用原生产厂家出厂的合格产品，并收集对应的合格证。4.2.1.2附墙支座螺栓数量：单耳支座不得少于4只，双耳支座不得少于8只。4.2.1.3锚固预埋件应严格按照说明书及安装方案规定，且预埋螺栓锚固长度不得小于1
10、5d,并设置横向锚固筋。资料中应留存对应的隐蔽验收记录。4.2.L4空载，风速不大于3ms状态下，独立状态塔身（或附着状态下最高点以上塔身）轴心线的侧向垂直度允许偏差为4/1000,最高附着点以下塔身轴心线垂直度允许偏差为21000o4.2.L5在额定荷载作用下，塔机臂根较点的水平静位移应不大于1.34H/100,H为臂根较点至塔机基准面（无附着时的最大独立高度）或最高附着点（有附着时的最大悬臂高度）的垂直距离。4.2.2基础塔式起重机基础必须满足现场地基承载力要求。4.2.3塔式起重机与架空线路边线的安全距离。塔机尾部与周围建筑物及其外围施工设施之间的安全距离不小于0.6m。表4.1起重机与
11、架空路线的最小安全距离W(kV)安全赢TN1IO35110220330500沿垂直方向1.53.04.05.06.07.08.5沿水平方向1.52.03.54.06.07.08.54.2.4为避免雷击，塔式起重机的主体结构、电机机座和所有电气设备的金属外壳、导线的金属保护管均应可靠接地，塔吊避雷接地不少于两处，电阻值应小于4,开关箱重复接地电阻值应小于10o避雷接地和重复接地不能共用一个接地，接地必须漏出基础顶面。接地严禁使用螺纹钢或铝导体，接地线严禁使用铝导线。4.2.5塔吊安装完成后，需及时督促产权单位进行维修保养。项目部需对塔吊基础、吊钩、钢丝绳、吊笼等进行仔细检查。4.3塔式起重机维护
12、与保养周期：4.3.1例行保养由司机进行，每天班前班后停机进行作业一次，并每日填写运行记录，记录塔机运行情况。4.3.2月检查保养由专业技师进行，北京地区每月不少于两次，河北地区每月不少于1次。维修保养人员应持安拆证，并有租赁单位出具授权委托书。4.3.3定期检修由专业技师进行，每运行120Oh（不得超过半年）或塔机拆迁后、组装试运转前进行。4.4主要零部件的报废标准4.4.1钢丝绳4.4.1.1表层钢丝绳直径磨损超过原直径40%o4.4.1.2钢丝绳直径减少量达到7机4.4.2吊钩4.4.2.1表面有裂纹或破口。4.4.2.2挂绳处截面磨损量超过原高度的10%o4.2.2.3开口度比原尺寸增
13、加15%。4.2.2.4用20倍放大镜观察表面有裂纹。4.5公司标准化管理4.5. 1塔吊定型化设施：基础定型化护栏、防攀爬棚、塔吊附墙处操作平台。4.6. 2色变检查制度：每月检查与维保后，在主要位置挂设不小于25Onlm*50Onnn彩色布条或图牌。塔吊色标检查颜色要求：1/7月黄色、2/8月绿色、3/9月红色、4/10月蓝色、5/11月紫色、6/12月橙色。4.7. 5.3信号工标准配置：持证上岗、人证统一、特殊工种红色安全帽、对讲机、反光背心、口哨。4.8. 4吊装作业应使用公司定型化吊笼，严禁使用螺纹钢焊制吊笼。吊装作业应配置引导绳。4.9. 5大型机械基础应设置排水措施（留置集水坑
14、）。5.施工升降机5.1施工升降机管理要求：5.1.1施工升降机必须安装楼层呼叫系统。5.L2极限限位、上、下限位、前后笼门限位、外笼门限位、安全机械联锁装置必须安装齐全有效。5.1.3严禁用行程限位开关作为停止运行的控制开关。5.1.4安全进料平台层门须使用定型化防护门，两侧封闭到位，安装高度不得少于1.811o5.1.5防坠器必须做到一拆一检，要求出厂5年报废，必须每年检测一次。首次使用的施工升降机，或转移工地后重新安装的施工升降机，必须在投入使用前进行额定载荷坠落试验。施工升降机投入正常运行后，还需每隔三个月定期进行一次防坠验。以确保施工升降机的使用安全。5.1.6施工升降机必须安装指纹
15、锁或人脸识别系统，保证设备使用有效，一人一机，必须使用合格有效产品。5.1.7超过24米电梯平台，应采用双立杆；超过50米平台，应分段搭设，并有钢丝绳卸荷措施。5.L8平台侧部封闭应采用硬质材料封闭（模板、冲孔钢板封闭、外架钢板网片）。5.1.9停层时，吊笼门边缘与平台的水平距离不应大于50mm,否则应设置电梯翻板。5.1.10侧面防护与吊笼或层门之间任何开口的间距不应大于150mm；5.1.11施工电梯附墙严禁自制或接长。5.1.12施工电梯基础必须满足说明书及方案要求，底板回顶应在安装之前完成。5.2安全保护装置的维护保养5.2.1每天每班前要检查各种安全限位的安全可靠性，注意紧固，检查指纹锁有效性，并每日填写运行记录。5.2.2每周5.2.1检查黏在表面的污物。5.2.2检查限位开关转动转臂动作是否有效。5.3恶劣天气后对升降机各安全装置进行一次维护检查。6.物料提升机6.
