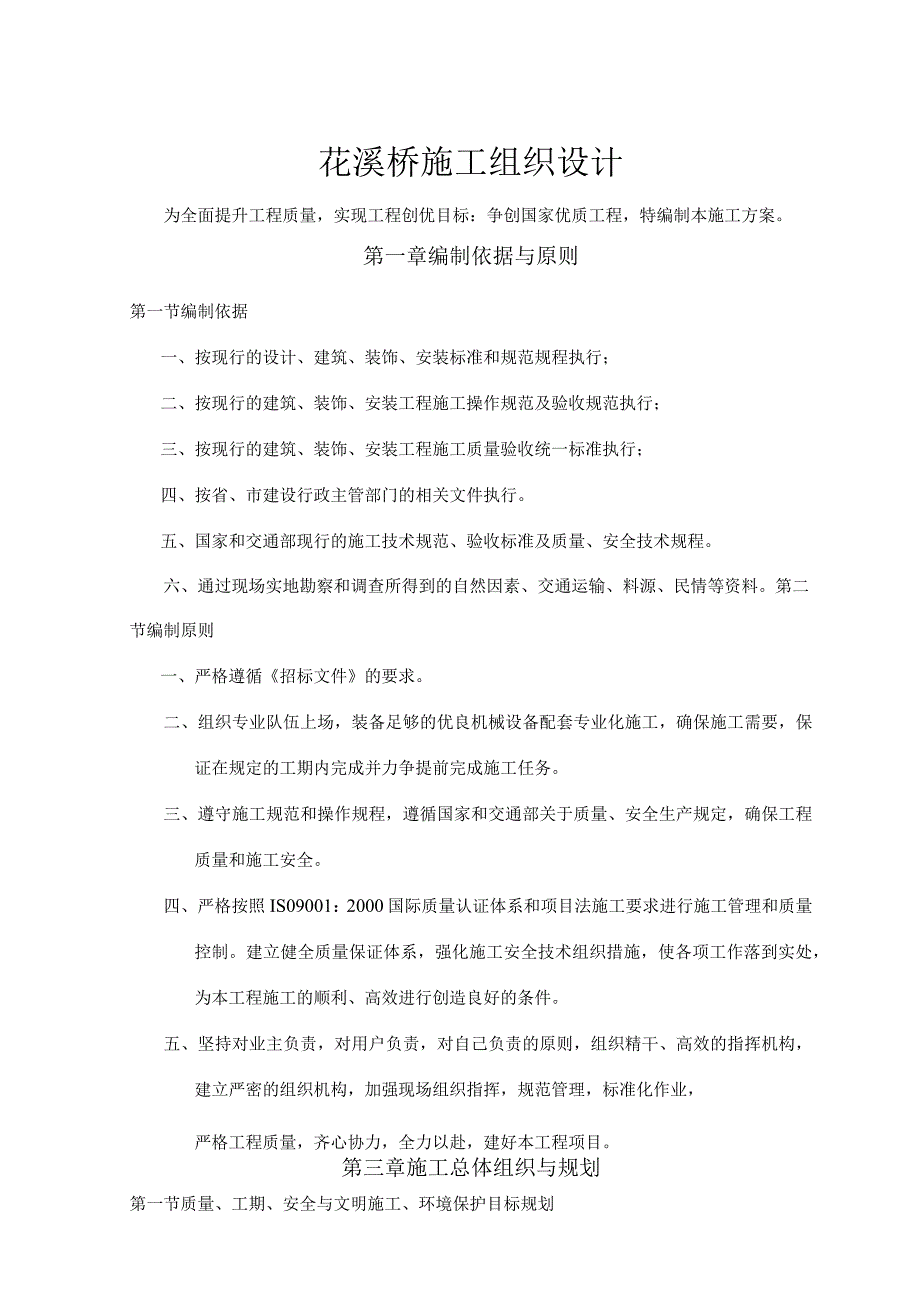

1、花溪桥施工组织设计为全面提升工程质量，实现工程创优目标：争创国家优质工程，特编制本施工方案。第一章编制依据与原则第一节编制依据一、按现行的设计、建筑、装饰、安装标准和规范规程执行；二、按现行的建筑、装饰、安装工程施工操作规范及验收规范执行；三、按现行的建筑、装饰、安装工程施工质量验收统一标准执行；四、按省、市建设行政主管部门的相关文件执行。五、国家和交通部现行的施工技术规范、验收标准及质量、安全技术规程。六、通过现场实地勘察和调查所得到的自然因素、交通运输、料源、民情等资料。第二节编制原则一、严格遵循招标文件的要求。二、组织专业队伍上场，装备足够的优良机械设备配套专业化施工，确保施工需要，保证
2、在规定的工期内完成并力争提前完成施工任务。三、遵守施工规范和操作规程，遵循国家和交通部关于质量、安全生产规定，确保工程质量和施工安全。四、严格按照IS09001：2000国际质量认证体系和项目法施工要求进行施工管理和质量控制。建立健全质量保证体系，强化施工安全技术组织措施，使各项工作落到实处，为本工程施工的顺利、高效进行创造良好的条件。五、坚持对业主负责，对用户负责，对自己负责的原则，组织精干、高效的指挥机构，建立严密的组织机构，加强现场组织指挥，规范管理，标准化作业，严格工程质量，齐心协力，全力以赴，建好本工程项目。第三章施工总体组织与规划第一节质量、工期、安全与文明施工、环境保护目标规划一

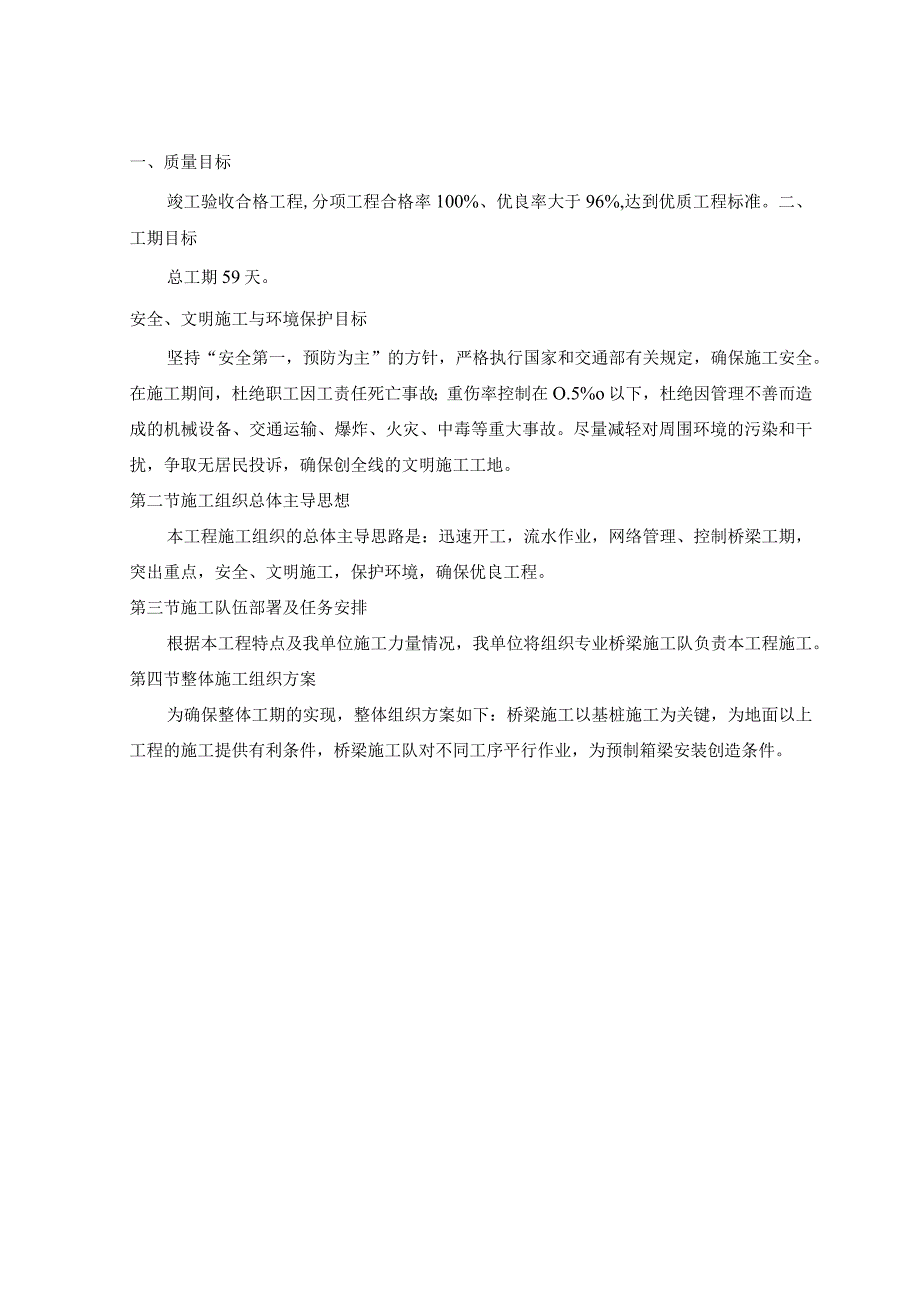

3、、质量目标竣工验收合格工程,分项工程合格率100%、优良率大于96%,达到优质工程标准。二、工期目标总工期59天。安全、文明施工与环境保护目标坚持“安全第一，预防为主”的方针，严格执行国家和交通部有关规定，确保施工安全。在施工期间，杜绝职工因工责任死亡事故；重伤率控制在O.5%o以下，杜绝因管理不善而造成的机械设备、交通运输、爆炸、火灾、中毒等重大事故。尽量减轻对周围环境的污染和干扰，争取无居民投诉，确保创全线的文明施工工地。第二节施工组织总体主导思想本工程施工组织的总体主导思路是：迅速开工，流水作业，网络管理、控制桥梁工期，突出重点，安全、文明施工，保护环境，确保优良工程。第三节施工队伍部署

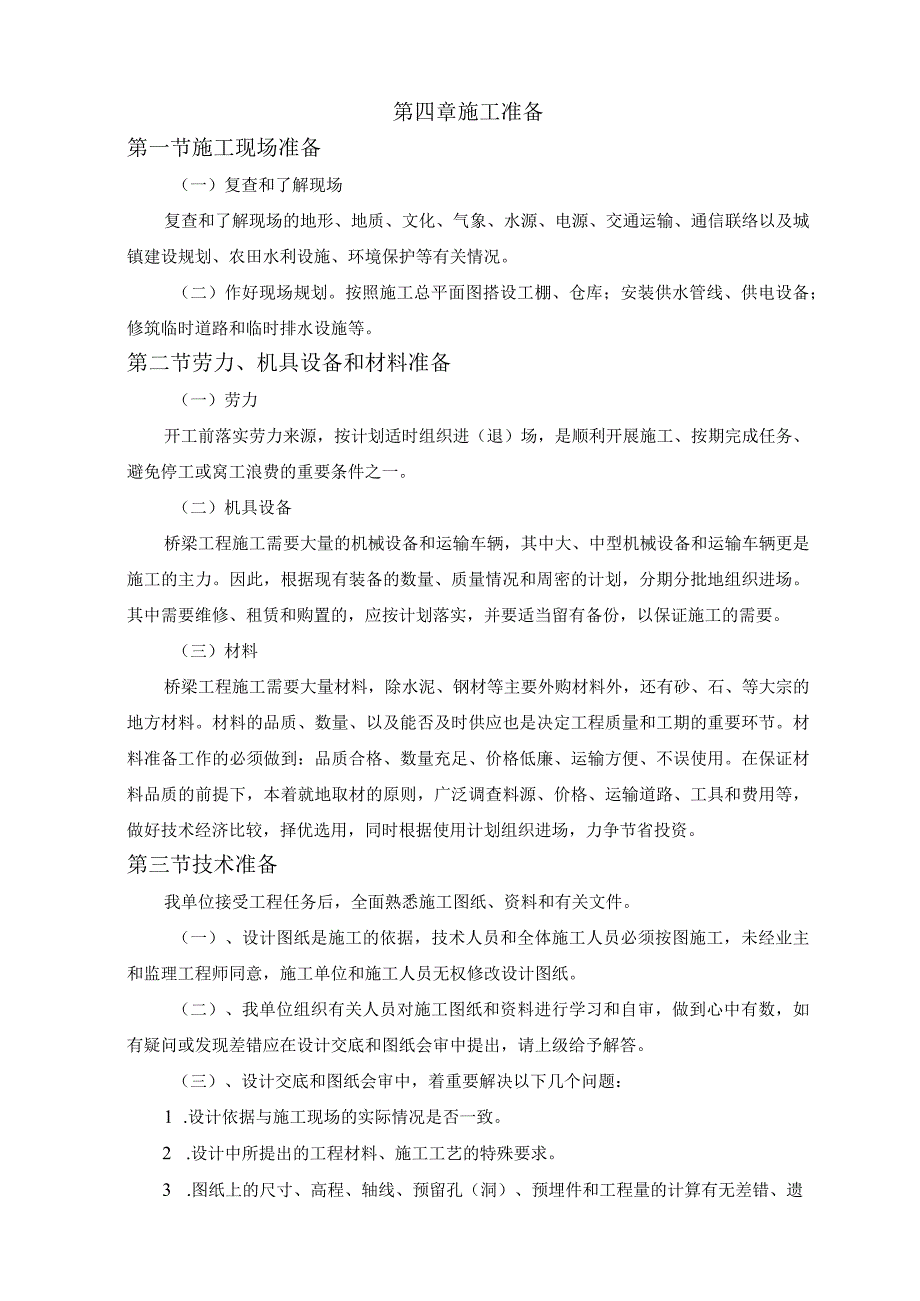

4、及任务安排根据本工程特点及我单位施工力量情况，我单位将组织专业桥梁施工队负责本工程施工。第四节整体施工组织方案为确保整体工期的实现，整体组织方案如下：桥梁施工以基桩施工为关键，为地面以上工程的施工提供有利条件，桥梁施工队对不同工序平行作业，为预制箱梁安装创造条件。第四章施工准备第一节施工现场准备（一）复查和了解现场复查和了解现场的地形、地质、文化、气象、水源、电源、交通运输、通信联络以及城镇建设规划、农田水利设施、环境保护等有关情况。（二）作好现场规划。按照施工总平面图搭设工棚、仓库；安装供水管线、供电设备；修筑临时道路和临时排水设施等。第二节劳力、机具设备和材料准备（一）劳力开工前落实劳力来
5、源，按计划适时组织进（退）场，是顺利开展施工、按期完成任务、避免停工或窝工浪费的重要条件之一。（二）机具设备桥梁工程施工需要大量的机械设备和运输车辆，其中大、中型机械设备和运输车辆更是施工的主力。因此，根据现有装备的数量、质量情况和周密的计划，分期分批地组织进场。其中需要维修、租赁和购置的，应按计划落实，并要适当留有备份，以保证施工的需要。（三）材料桥梁工程施工需要大量材料，除水泥、钢材等主要外购材料外，还有砂、石、等大宗的地方材料。材料的品质、数量、以及能否及时供应也是决定工程质量和工期的重要环节。材料准备工作的必须做到：品质合格、数量充足、价格低廉、运输方便、不误使用。在保证材料品质的前提
6、下，本着就地取材的原则，广泛调查料源、价格、运输道路、工具和费用等，做好技术经济比较，择优选用，同时根据使用计划组织进场，力争节省投资。第三节技术准备我单位接受工程任务后，全面熟悉施工图纸、资料和有关文件。（一）、设计图纸是施工的依据，技术人员和全体施工人员必须按图施工，未经业主和监理工程师同意，施工单位和施工人员无权修改设计图纸。（二）、我单位组织有关人员对施工图纸和资料进行学习和自审，做到心中有数，如有疑问或发现差错应在设计交底和图纸会审中提出，请上级给予解答。（三）、设计交底和图纸会审中，着重要解决以下几个问题：1 .设计依据与施工现场的实际情况是否一致。2 .设计中所提出的工程材料、施
7、工工艺的特殊要求。3 .图纸上的尺寸、高程、轴线、预留孔（洞）、预埋件和工程量的计算有无差错、遗漏和矛盾。第五章主要项目施工方案及施工方法第一节桥梁工程一、工程概况本桥上部采用预应力混凝土空心板，桥面连续，下部采用柱式墩、肋式桥台，钻孔灌注桩基础。二、施工方案钻孔灌注桩成孔准备采用冲击钻机施工；承台采用组合钢模板分层浇筑；肋板用木模支设浇筑；柱式墩用设计和加工的整体式钢模板，用一模到顶分层浇筑墩身碎;盖梁也用特别设计和加工的大体积拼装模版进行分层浇筑完成。三、工程进度安排桥梁工程施工进度见主要项目阶段性目标安排四、主要项目施工方法及施工工艺本合同段桥梁工程下部结构主要是承台、柱式墩，桥台，钻孔
8、灌注桩基础。施工工艺流程为：桥台施工A耳墙施工盖梁台帽背墙施工一桥墩施工桥面及附属（一）钻孔灌注桩施工1、桩位定线桩位测量定线，采用全站仪准确放出桩位，桩位放线时，放出桥位（墩台）位置，再经过复测，精确定出桩位，误差控制在5mm以内，桩位用木桩打入地面3040cm,并钉上铁钉作为桩的中心点位置，然后按桩径洒上白灰圆圈作为记号，即便于寻找,又可防止机械位移时破坏桩位。2、埋设护筒a、护筒顶高程：在旱地应高出地下水位1.52.Om,且应高出地面0.3m；河沟有水时应高出孔外水1.0-2.0m.b、护筒为钢护筒，采用壁厚5mm的钢板制作，埋设护筒时将护筒埋置深度范围内粉质砂挖除，为保证护筒稳固，用粘
9、土分层夯实。3、护筒校验采用十字线吊垂球、钢尺测量，检验护筒位置，钻机的钻头对准十字线交点。孔口高程，用水准仪测量护筒顶标高。4、钻机就位先将场地布置完善，场内用水、供电等临时设施等准备齐全。钻机就位时应安平垫稳，还要保证在钻孔过程中钻机不会沉陷和倾斜。钻机就位后，要将钻头的钻尖对准孔位中心。具体方法是在护筒的刻痕处用细线连成十字，钻头中心对准细线十字交叉点。5、泥浆的制备泥浆作用是使孔内形成一定高度的水头，产生向孔壁外的渗流压力，以克服向内的径向土压，从而保护孔壁的稳定性。根据本工程段的地质情况，泥浆应选用具有比重大、粘性好、含砂量低、失水量小、稳定性高、胶结性强的优质粘土制备。由于这些钻孔
10、桩都比较深，成孔时使用的泥浆要按需要添加膨润粘土等护孔剂，以保护孔壁稳定。因此本桥采用膨润土作为护孔剂。泥浆的比重应控制在1.03L10之间。钻孔过程中,泥浆比重应根据土层的变化情况和钻进深度及时调整。6、钻孔施工在钻孔施工过程中，首先要安排好钻孔顺序，目的是防止邻孔未凝碎受振和穿孔。钻孔是关键性的工序，不仅决定施工进度，而且关系到施工的成败，因此稍有疏忽，就会塌孔、缩颈、回淤量超出设计要求，使钻孔报废或需要重新回填、钻孔。(1)初钻时，应采用慢钻、轻压使初成孔壁稳固、顺直、圆顺、以起到导向作用，并可以防止孔口坍塌。待导向部位或钻头全部进入土层后，进行正常钻进。(2)钻进过程中及时排渣，并添加
11、粘土造浆。在钻孔排渣、提钻头除土或因故停钻时，孔内应保持具有规定水位和要求具有相对密度和粘度的泥浆(3)在钻进过程中，钻机必须保持平衡稳定，设专人检查其性能，若发现沉陷或位移，应及时进行纠正，偏位严重时应及时回填处理停钻。(4)钻进过程中，技术人员必须跟班作业，随时检测钻孔深度和土层变化，在土层变化处应取渣样，比较土层与设计钻孔土层，若发现地层与设计不相符或遇见特殊土层时，应及时采取渣样，并上报监理工程师。(5)随时检查桩的平面位置、孔深、倾斜度以及土层情况，及时纠正错误，保证桩的质量。认真填写钻进记录，上报监理工程师认可后存档。（6）试验人员经常对泥浆进行检验，设置泥浆净化系统，以清除钻硝，
12、回收泥浆和减少对环境的污染。（7）桩深达到设计要求后，还必须检验桩径、桩位偏差、垂直度、沉淀厚度等并做好记录，合格后进行清孔换浆。（8）钻孔桩成孔施工的质量控制在成孔过程中，及时进行效验钻机水平和缆绳的垂直度，发现偏斜及时纠正，保证成孔后垂直偏差小于1%。成孔结束后,检查桩的中心位置和垂直度以及桩底高程，均应满足设计及规范要求。7、清孔清孔是钻孔灌注桩施工的一道重要工序，清孔质量直接影响水下碎浇筑、桩身质量与承载力的大小。确保清孔质量，采用抽渣法清孔，清至泥浆比重为1.05L15之间，测量沉淀厚度，达到规范要求的沉淀厚度（且30cm）,并用4-6倍桩径长的验孔器检查。孔的垂直度经检查合格后开始
13、下钢筋笼。8、钢筋骨架制作与安装（1）钢筋骨架的制作钢筋笼在钢筋加工场地根据设计长度统一分节制作，采用分节吊装入孔。每段钢筋笼必须有足够的刚度，并应在骨架外侧设置定位钢筋，其竖向间距为2m,横向圆周为4处。钢筋笼制作的允许偏差应符合下列要求：主筋间距：20mm箍筋间距：10mm骨架外径：土Iomm骨架倾斜度：0.5%骨架保护层厚度：20mm骨架中心平面位置：20mm骨架顶端高程：20mm骨架底面高程：50mm。钢筋表面应清洁、无损伤、无油渍、无漆污和铁锈。使用前应将锈污清除干净，带有颗粒或片状锈斑的不合格钢筋不准使用。钢筋笼采用整段吊装，当钢筋有焊接接头时，50Omm的区段内，同一根钢筋不得有
14、两个接头。在该区段内有接头的受力钢筋截面面积斗受力钢筋总截面积的50%o竖钢筋焊接采用闪光对焊，接头要相互错开，满足施工规范的要求。加强箍筋和普通箍筋采用环筋形式。均采用单面搭接焊，焊缝长度410倍钢筋直径，焊接时不得烧伤主筋。（2）钢筋骨架的吊装和放置钢筋笼搬运时要防止扭转、变形、弯曲。埋设放置钢筋笼时采用吊车整体吊装，对准孔位，吊直扶稳，缓缓下沉，避免碰撞孔壁。钢筋笼下放到设计位置后，马上检查钢筋笼的位置是否安装到设计位置，是否发生偏心，检查合格后，立即对钢筋笼进行固定。9、水下碎的浇筑浇筑钻孔桩的水下碎采用导管法施工。水下混凝土浇筑时，首先应对钻孔的质量进行检查，应探测孔底的沉淀厚度，大
15、于规定时，须再次清孔，同时应注意孔壁的稳定性，防止塌孔。（1）导管采用直径0300mm钢管，分节长度为1.04.0m,导管接头处采用橡胶密封圈法兰连接。导管使用前应试拼、试压，并试验隔水栓能否顺利通过，试水压力为0.6-l.OMpao（2）碎采在有自动配料系统的拌合站集中拌合，运输到位的混凝土拌和物，应检查其均匀性和塌落度。如不符合要求，不得使用。（3）碎必须具有良好的和易性，坍落度宜为180220mm;水泥用量为375kgm3,选用中粗砂；粗骨料的最大粒径应40mm,采用连续级配。导管应安装在钻孔桩的中心，由稳固架支固。导管的底部至孔底的距离为400mm。导管安装完毕后，再次检查孔底沉淀和孔底泥浆的情况，检查合格后方可进行碎浇筑工作。（4）为了保证水下碎的质量，每一根桩的碎浇筑必须连续进行，一次完成，要控制碎的初灌量，并保证首次浇筑时导管底端能埋入佐中LOm以上。随着税的上升，要适当提升和拆卸导管，导管底端要始终埋入碎面以下26m,防止把导管提出碎面。浇筑时设专人测量导管埋深及孔内碎面的标高和计算碎的浇筑方量。以确定导管的埋深，为防止钢筋骨架上浮，将钢筋笼焊接在孔口有配重的固定架上，当灌注的混凝土顶面距钢筋骨架底部Im左右时，应降低混凝土灌注速度。当混凝土拌和物上升到骨架底口4m以上时，
