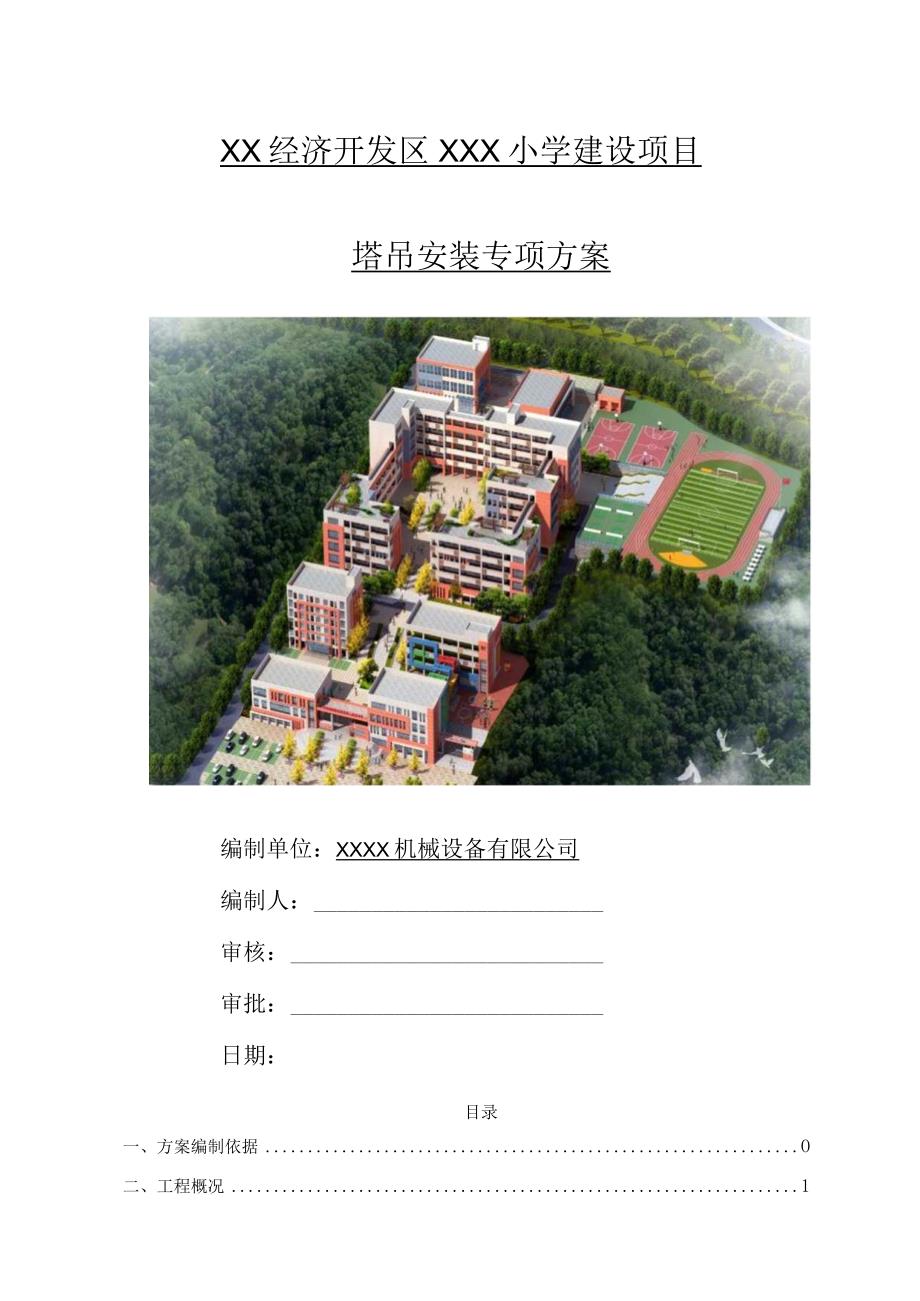

1、XX经济开发区XXX小学建设项目塔吊安装专项方案编制单位：XXXX机械设备有限公司编制人：审核：审批：日期：目录一、方案编制依据O二、工程概况1三、安装位置平面图2四、塔式起重机型号和性能参数41 .主要外形尺寸（平头塔吊）32 .起重机整体技术参数43 .起升机构各项参数44 .变幅机构各项参数55 .回转机构各项参数56 .顶升机构各项参数67 .重特性表及起重特性曲线68 .主要组件装配关系89 .主要总成的重量和主要外型尺寸9五、塔吊安装组织机构111 .塔吊安装人员组织机构112 .ic.11六、安装前准备工作141 .工具及索具吊装工具准备142 .塔机入场备143 .施工技术准备

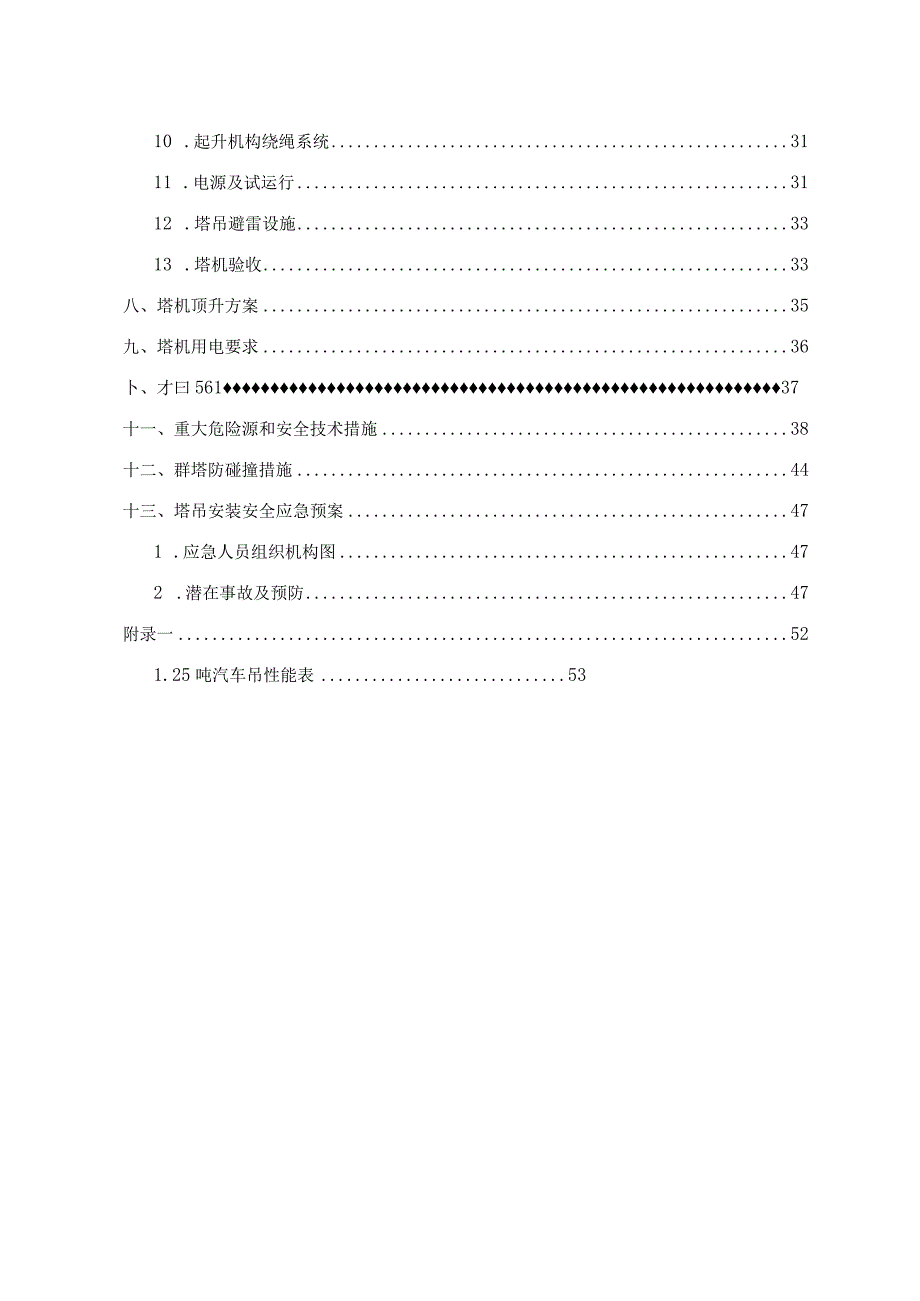

2、1517L安装工艺程序172 .塔机基础节和套架的安装和技术要求173 .ij194 .安装回转支承总成215 .塔头安装226 .安装平衡臂总成237 .安装司机室268,279 .配装平衡重3010 .起升机构绕绳系统3111 .电源及试运行3112 .塔吊避雷设施3313 .塔机验收33八、塔机顶升方案35九、塔机用电要求36卜、才曰56137十一、重大危险源和安全技术措施38十二、群塔防碰撞措施44十三、塔吊安装安全应急预案471 .应急人员组织机构图472 .潜在事故及预防47附录一521.25吨汽车吊性能表53方案编写审定表工程名称XX经济开发区第二完全小学建设项目工程地址XX省X
3、X市XX区XXXX东侧安装单位XXXX机械设备有限公司施工单位XXXX工程有限公司产品型号QTZ80(TCT5510-6G)出厂编号制造单位中联重科股份有限公司方案编写人安装负责人安装单位意见安装单位（签字）年月日（单位盖章）施工单位意见：施工单位（签字）年月日（单位盖章）监理单位意见：监理单位（签字）年月日（单位盖章）一、方案编制依据方案编制的主要依据是：1、法律法规及技术规程规范1)中华人民共和国安全生产法2)中华人民共和国建筑法主席令第91号3)中华人民共和国环境保护法主席令第22号4)建筑施工高处作业安全技术规范JGJ80-915)中华人民共和国特种设备安全法6)建筑机械使用安全技术规
4、程JGJ33-20127)建筑机械安全检查标准JGJ59-20118)塔式起重机GB/T5031-20089)塔式起重机安全规程GB5144-200610)塔式起重机操作使用规程GB12602-200911)塔式起重机安装与拆卸规则DB51/T588-200612)塔式起重机设计规范GB/T13752-9213)建筑施工塔式起重机安装、使用、拆卸安全技术规程JGJ196-201014)施工现场临时用电安全技术规范JGJ46-20052、其他D塔式起重机使用说明书2）本工程施工蓝图及现场实际情况3）施工总平面图、塔机平面图项目名称XX经济开发区第匕完全小学建设项目工程地点XXX省XX市XX区XX
5、XX东侧总包合同承包范围土石方工程、基础工程、建筑与结构工程、给排水及采暖安装工程、电气安装工程、通风安装工程、消防工程、按交房标准要求的装饰装修工程、屋面工程、外墙、幕墙工程、门窗工程、钢结构工程、室外总体工程、园林景观工程等设计图纸范围内的内容。建筑面积20708.24m2单体名称幼儿园/行政楼/教职工宿舍/1#教学楼/2#教学楼/3#教学楼/4#教学楼/实验楼/风雨操场/食堂/公厕层数4/3/6/5/5/5/5/5/2/3/1建筑高度15m12.lm19.5m20.lm20.lm20.lm20.lm20.lm/15m15.3m5.4m结构类型框架结构工程用途公用建筑建设单位设计单位监理单
6、位地勘单位总包单位二、工程概况四、塔式起重机型号和性能参数该塔机采用的是湖南中联重科股份有限公司生产的TCT5510-6G,独立起升高度39米，附着式最大起升高度220米、最大工作臂长为55米、最大起重量6T、公称起重力矩800kN.m,塔身由1节基节、若干节标准节、顶升套架、回转总成、驾驶室、塔头、平衡臂、起重臂、拉杆等组成。本次安装工作臂长50米，安装总高度31m。1 .主要外形尺寸（平头塔吊）塔机整机示意（上图）附着参考位置塔吊安装方案XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX项目2 .起重机整体技术参数机构工作级别起升机构M4回转机构M5牵引机构M4公称起重力矩（K
7、Nm）800起重工作幅度（m）最小2.5最大55最大工作高度（m）支腿固定底架固定行走式附着式40.540.541.5220最大起重量（t）6起升机构型号QS680E1倍率=2a=4起重量/速度（mmin）80408.8840204.444倍率最低稳定下降速度（mmin）5功率（kW）24/24/5.4变幅机构速度（m/min）50/25功率（kW）3.3/2.2回转机构速度(rmin)0-0.7功率（Nm）95顶升机构速度（m/min）0.47功率(kW)5.5工作压力（MPa）25平衡重（t）最大工作幅度（m）5550454035302520重量（t）13.212.211.810.89.5
8、8.16.45.4总功率（kW）32.8（不包括项升机构）工作温度（P）-20-+403 .起升机构各项参数起升机构型号QS680E1最大牵引力N17500钢丝绳规格357-13-1770最大线速度m/min160卷筒最大转速r/min86/43/9.6容绛置m440(6层)/359(5层)电机型号YZTD225L2-4/8/32功率kW24/24/5.4转速r/min1440/720/160制动器型号YWZ3-315/45-16制动力矩Nm6304 .变幅机构各项参数变幅机项目单位参数最大牵引力N4230/5640规格6x1977-1550-II-右交最大纥速度m/min50/25长度30m
9、m钢丝绳I60Sll4235mm704740mm805245mm905750mm1006255mm11067卷筒转速r/min32.72/16.36电动机型号YDEJ132S-48-B5功率kW3.3/2.2转速r/min1440/720减速机速比43回转机构电机型号YTLEJll2L-954F1功率Nm95转速r/min1440或速机型号XX5-130.195CLA-1012传动比195输出转矩Nm13000输出转速r/min7.18输出增位轮参数膜数10齿数12变位系数+0.5主机总速比2103.2主机转速0-0.8机杓型号RCV95F1.1305.回转机构各项参数6 .顶升机构各项参数顶
10、电动机功率kW5.5转速r/min1440升液压泵站流量l/min7.2工作压力Mpa25机缸/杆直径mm140/100构顶升油缸最大顶升力t38顶升速度m/min0.477 .重特性表及起重特性曲线50m臂起重性能特性幅度(m)14.615.017520.022526.527.530.032.535.037.5起重量(t)两倍率3.002872572322111.93四倍率6.005.804.854.133.592932802502262.051.86幅度(m)40.042545.047550.0起重量(t)两倍率1.771.631.511.401.30四倍率1.711571.441.3312350m臂起重性能曲线8.主要组件装配关系3.标准节7.上支座11.平衡重4,爬升架8.司机室12府风板国131装配关系图1 .支腿或螺栓固定基础2,基础节5 .下支座6,回转支承9 .塔头10.fM9.主要总成的重量和主要外型尺寸序号名称itUg)支腿式H(m)底架式IMm)行走式IKm)1主动台车2X8501.22被动台车26501.2313000.91.74申梁2X6000.91.75底架拉杆41150.91.76基节1+基节219006.97.77拉叶4X255
