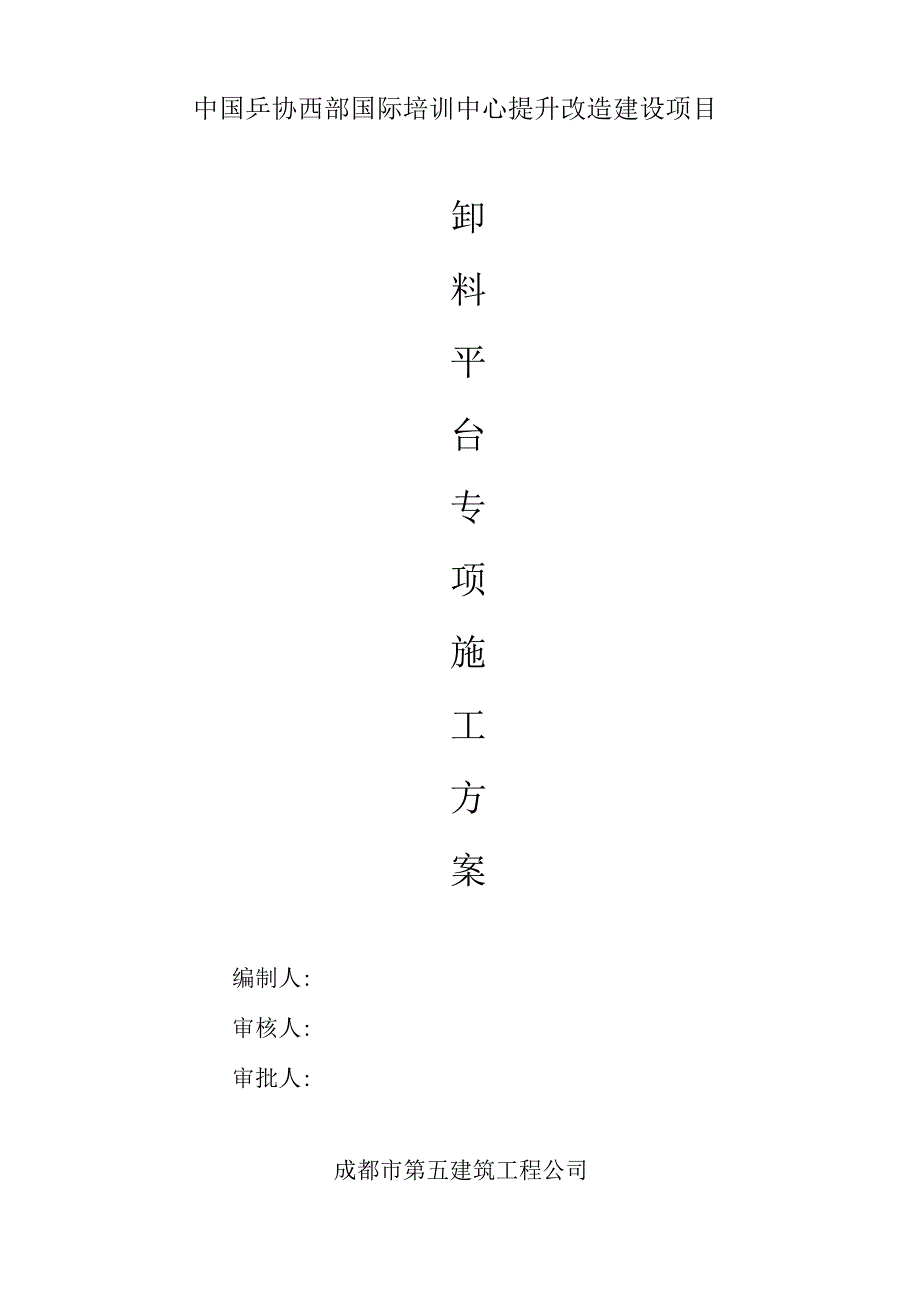

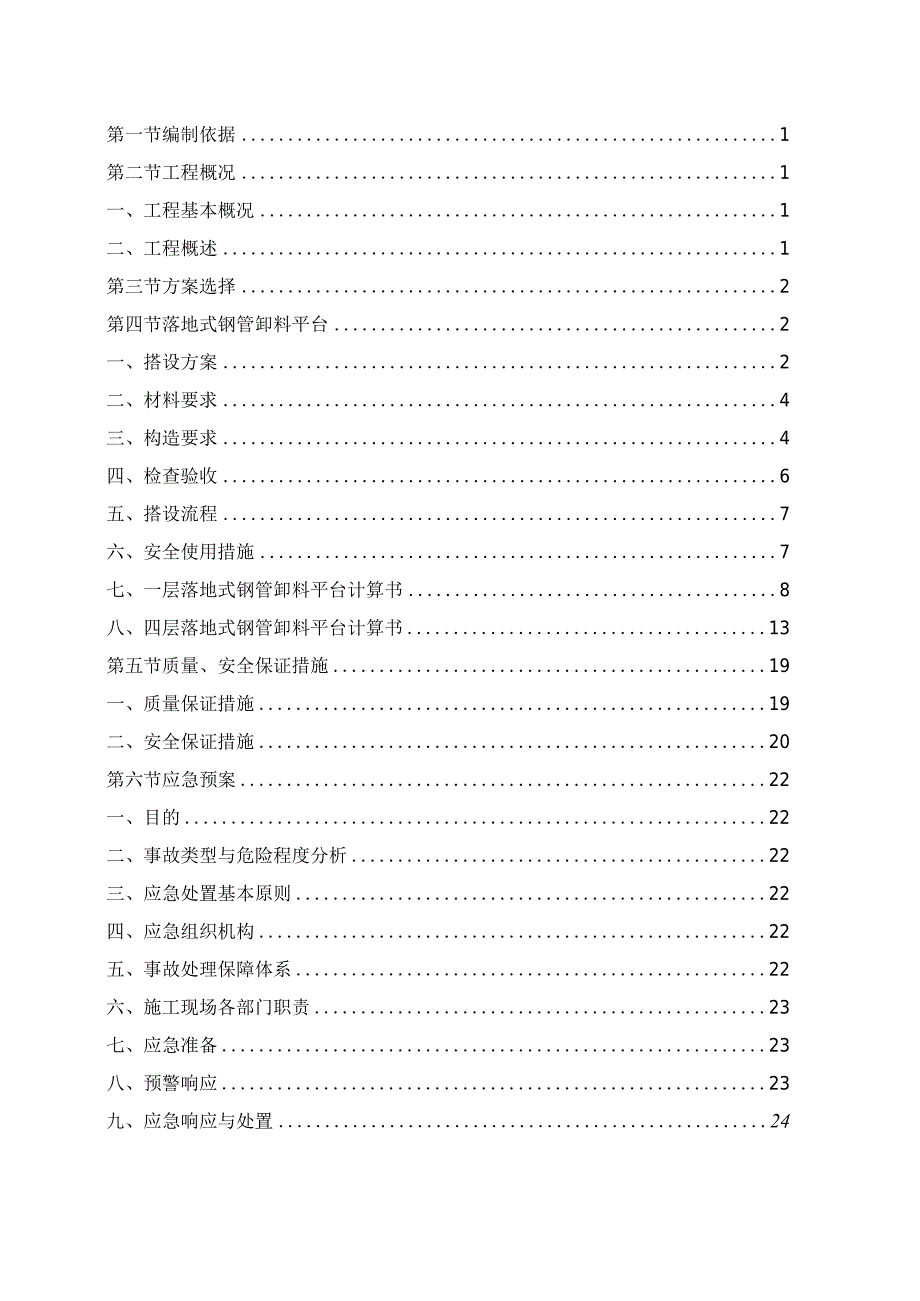

1、中国乒协西部国际培训中心提升改造建设项目卸料平台专项施工方案编制人:审核人:审批人:成都市第五建筑工程公司第一节编制依据1第二节工程概况1一、工程基本概况1二、工程概述1第三节方案选择2第四节落地式钢管卸料平台2一、搭设方案2二、材料要求4三、构造要求4四、检查验收6五、搭设流程7六、安全使用措施7七、一层落地式钢管卸料平台计算书8八、四层落地式钢管卸料平台计算书13第五节质量、安全保证措施19一、质量保证措施19二、安全保证措施20第六节应急预案22一、目的22二、事故类型与危险程度分析22三、应急处置基本原则22四、应急组织机构22五、事故处理保障体系22六、施工现场各部门职责23七、应急

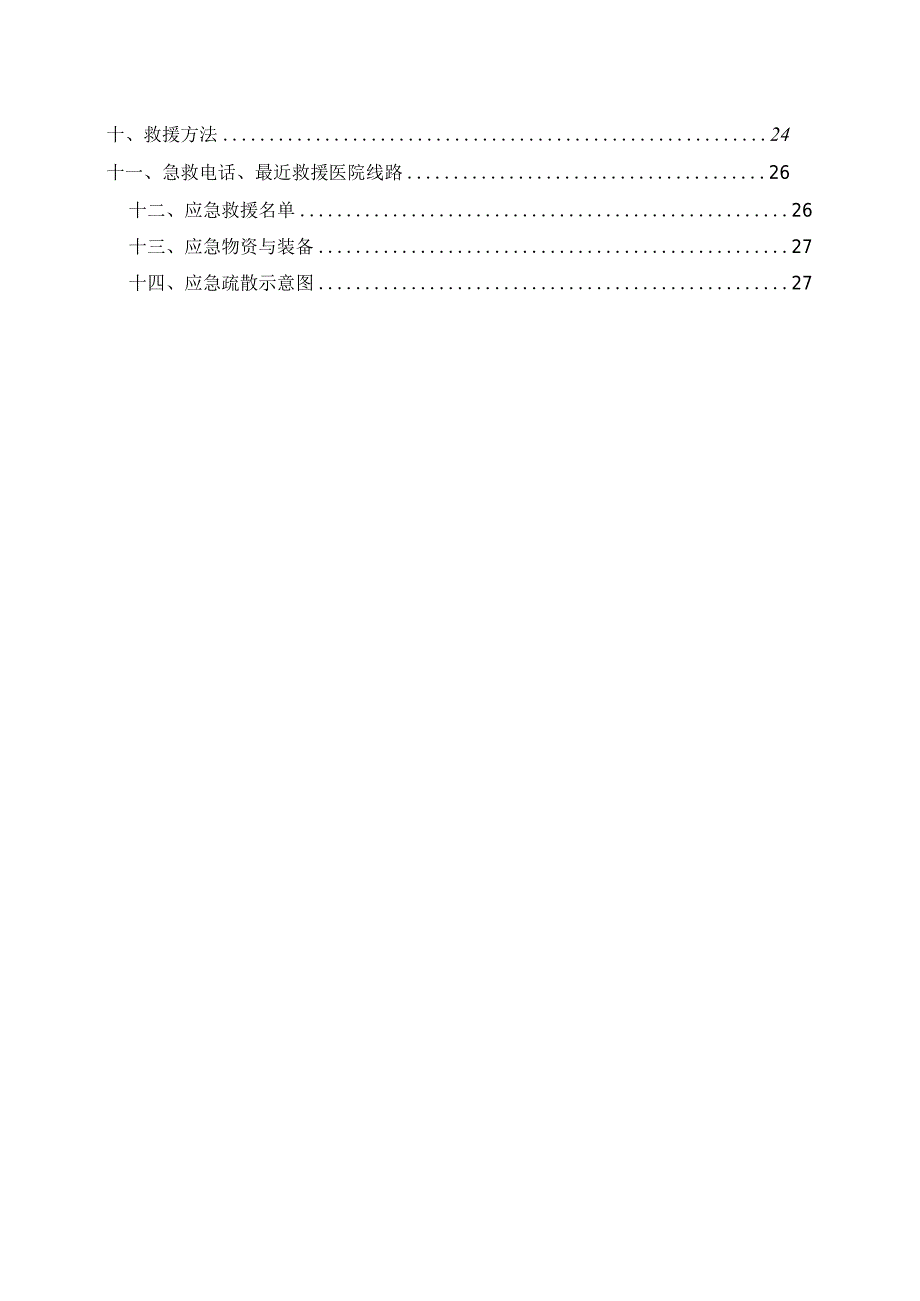

2、准备23八、预警响应23九、应急响应与处置24十、救援方法24十一、急救电话、最近救援医院线路26十二、应急救援名单26十三、应急物资与装备27十四、应急疏散示意图27第一节编制依据1、经审查合格的本工程施工图纸2、经审批合格的本工程施工组织设计3、建筑施工扣件式钢管脚手架安全技术规范(JGJI30-2011)4、建筑施工高处作业安全技术规范(JGJ80-2016)5、建筑施工安全检查标准(JGJ59-2011)6、危险性较大的分部分项工程安全管理办法建质(2009)87号7、建筑结构荷载规范(GB50009-2012)8、混凝土结构工程施工质量验收规范(GB50204-2015)9、钢结构设
3、计规范(GB50017-2014)10、建筑工程质量统一验收标准(GB50200-2013)第二节工程概况一、工程基本概况工程名称中国乒协西部国际培训中心提升改造建设项目建设单位成都市全国重点乒乓球运动学校设计单位信息产业电子第十一设计研究院科技工程股份有限公司监理单位成都华西立信建设管理有限公司地勘单位中冶成都勘察研究总院有限公司施工总承包单位成都市第五建筑工程公司质量、安全监督成都市金牛区建设和交通局建设地点四川省成都市金牛区星科北路66号主要使用功能地下：车库、排烟机房、弱电机房；地上：办公室、询诊室、理疗室、康复室、训练室、库房、监控室等二、工程概述中国乒协西部国际培训中心提升改造建设
4、项目建设地点位于成都金牛区，成都市乒乓球运动管理中心区域内，紧邻乒乓球训练馆和运动员酒店。滨河而建，周边绿树环绕，环境优美。比邻成都市青少年活动中心，整体氛围和谐。整个场地地势平坦，地面起伏小。场地形状沿西向东有细微倾斜，本次建设区域位于红线东南角，基本平整。本工程建筑概况详下表：占地面积1280.83m2建筑面积6668.93m2建筑层数地上5层；地下1层建筑高度23.40m建筑性质公建建筑分类一类设计使用年限50年结构形式框架建筑耐火等级一级结构抗震等级三级防水等级一级抗震设防烈度七度建筑抗震类别丙类第三节方案选择因本工程为多层建筑，根据本工程实际情况在一层67轴交BC轴处地下室顶板上搭设
5、一个落地钢管卸料平台，该平台用于二层的卸料使用；三层和四层有屋面，不用搭设卸料平台；在四层34轴交CD轴处屋面板上搭设一个落地钢管卸料平台，该平台用于五层的卸料使用。卸料平台根据主体及外架施工进度要求同步进行安装，平台搭设具体位置详卸料平台平面布置图。第四节落地式钢管卸料平台一、搭设方案卸料平台采用48.3X3.6钢管搭设，尺寸：3.20mX3.20m,一层卸料平台搭设高度为5.35m左右,加防护栏杆1.2m,总高度6.55；一层卸料平台搭设高度为3.90m,加防护栏杆L2m,总高度5.10；使用荷载应控制在800kg以内，且材料不能长时间堆码在平台上，3小时以上未转运的材料应转移到楼层内。卸
6、料平台架由钢管搭设，纵横立杆间距0.8mX0.8m,纵横横杆步距为L8m。在平台架四边垂直面上设剪力撑，每两步横杆设一道，从底到顶连续设置。平台架封顶时四周立杆应高出顶层脚手架板1.2m,以备搭设栏杆，内排立杆应低于脚手板下表面，杆顶与最上层的横杆取齐，顶层杆件的每个绑扎点均用双扣。脚手板要用50mm厚的木板，铺严，铺稳，用钉钉牢（或绑扎牢固），三面围护安全网。卸料平台平面示意图Il卸料平台侧立面示意图二、材料要求对于钢管、扣件等进场材料必须进行严格的检验，不合格材料杜绝使用。三、构造要求1、基础处理本工程落地卸料平台搭设在地下室结构顶板上和屋面板上，基础部位垫厚度不小于50mm的通常脚手板。
7、地下室结构顶板设计和屋面板承载力满足卸料平台荷载承载要求，顶板下部不需要顶撑加固。2、立杆的搭设1）平台全部采用单立杆。立杆接头除在顶层可采用搭接外其余均采用对接扣件对接。2）当立杆采用对接接长时，立杆的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于纵距的1/3；4）每根立杆底部宜设置底座或垫板。5）脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距钢管底端不大于20OnInl处的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆o6）立杆顶端上铺满50X20
8、0脚手板，用8#铁丝扣牢。3、纵向水平杆搭设1）纵向水平杆应设置在立杆内侧，单根杆长度不应小于3跨；2）纵向水平杆接长应采用对接扣件连接或搭接，并应符合下列规定：（1）两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不应大于纵距的1/3（下图）。纵向水平杆对接接头布置1立杆；2纵向水平杆；3横向水平杆2）搭接长度不应小于Inb应等间距设置3个旋转扣件固定；端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100nIm。4、横向水平杆（1）每一主节点处必须设置一根横向水平杆，并采用直角扣件紧在纵向水平杆
9、之上，该杆轴线偏差离主节点的距离不应大于15Omnb横向水平杆与结构柱子抱箍卡住，保证架子的稳定性。（2）顶层上非节点处的横向水平杆间距为500mm。5、脚手板搭设（1）脚手板一般应设置在横向水平杆上，脚手板两端须与横向水平杆可靠固定，以防倾覆。（2）脚手板采用平铺，探头不得大于15Omnb并用8#铁丝固定在支承杆上。当采用搭接时，搭接长度大于等于20Onlnb且搭接中心线下应有横向水平杆。（3）脚手板应铺满、铺稳。6、连墙件剪刀撑等搭设要求（1）平台下架子立杆外两侧面每层设置剪刀撑，用以增大立杆的横向刚度，保证立杆稳定性。转角开始整个立面长度和高度连续设置竖向剪刀撑。斜杆与立面倾角在45度至
10、60度之间，撑头要顶在有实力的地方，不得滑动，并且要贴服有力。剪刀撑的接头采用旋转扣件连接，固定在与之相交的横向水平杆的伸出端或立柱上。（2）卸料平台的平台面上木板与架体连接应牢固、搭设严密，平台板向楼层倾斜一定坡度。（3）脚手架开口处，下部增加斜撑，确保脚手架稳定。（4）护身栏高度120Omnb设三道栏杆，第一道距平台面200mm,第二道距平台面60Omnb栏杆采用小48.3X3.6钢管搭设。护身栏外侧满挂密目安全网。护身栏周边设挡脚板，挡脚板采用20Omm宽木跳板。（5）卸料平台必须单独设置，不得与脚手架共用立管或架设其上。（6）连墙件采用刚性连接，必须用双扣件将连墙件与柱子或梁（板）相连
11、，连墙件应从底层第一步水平杆逐层设置连墙件，且间距不大于4m,连墙件横向间距两跨一设。（7）连墙件应从底层第一步纵向水平杆处开始设置，横竖向顺序排列、均匀布置、与架体和结构立面垂直，且应靠近主节点，偏离主节点的距离不应大于300mm。四、检查、验收1、检查验收依据下列技术文件进行：建筑施工扣件式钢管脚手架安全技术规范JGJI30-2011建筑施工高处作业安全技术规范（JGJ80-2016）建筑施工安全检查标准JGJ59-20112、验收时间卸料平台堆载前。3、检查项目1）杆件的设置和连接、支撑等的构造是否符合要求。2）扣件螺杆是否松动。3）立杆的沉降与垂直度的偏差是否符合规范JGJI30-20
12、11规定，具体见后面的叙述。4）安全防护措施是否符合要求。5）是否超载。4、允许偏差立杆总高垂直度10OnIm,步距20mm,大横杆水平高差20mm,立杆间距土50mm,排距20mm五、搭设流程场地平整、夯实f基础承载力实验、材料配备f定位、铺设脚手板底座f纵向扫地杆f立杆f横向扫地杆一水平横杆f水平纵杆一剪刀撑一连墙件f铺脚手板f搭设防护栏杆f侧面栏板f挂水平防护网f栏板刷漆涂色。六、安全使用措施1、使用措施1）使用之前由工长向操作人员做操作规程和安全技术交底。2）卸料平台在使用中要严格限制80Okg的荷载量，严禁超载，卸料平台内外侧必须挂设限重牌，让每个有关人员都了解最大承载量（800kg
13、）。3）卸料平台每次就位安装后，由工程口组织现场负责人、安全负责人、技术负责人共同验收认可，方可投入使用。4）平台放置材料时，应尽量均匀平衡放置，材料沿平台长度方向放置。2、卸料平台限重（800kg）卸料平台最大承载量800kg,平台吊运周转材料时，只许放置一种材料，严禁混放。3、卸料平台拆除1）拆架前，全面检查拟拆脚手架，根据检查结果，拟订出作业计划，报请批准，进行技术交底后才准工作。作业计划一般包括：拆架的步骤和方法、安全措施、材料堆放地点、劳动组织安排等。2）拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。3）拆架的高处作业人员应戴安全帽、系安全带
14、、扎裹腿、穿软底防滑鞋。4）拆架程序应遵守由上而下，先搭后拆的原则，即先拆拉杆、脚手板、剪刀撑、斜撑，而后拆小横杆、大横杆、立杆等，并按一步一清原则依次进行。严禁上下同时进行拆架作业。5）拆立杆时，要先抱住立杆再拆开最后两个扣，拆除大横杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。6）连墙杆（拉结点）应随拆除进度逐层拆除，拆抛撑时，应用临时撑支住，然后才能拆除。7）拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。8)拆架时严禁碰撞脚手架附近电源线，以防触电事故。9)在拆架时不得中途换人，如必须换人时应将拆除情况交代清楚后方可离开。10)拆下的材料要徐徐下运，严禁抛掷。运至地面的材料应按指定地点随拆随运，分类堆放，当天拆当天清，拆下的扣件和铁丝要集中回收处理。11)输送至地面的杆件，应及时按类堆放，整理保养。12)当天离岗时，应及时加固尚未拆除部分，防止存留隐患造成复岗后的人为事故。
