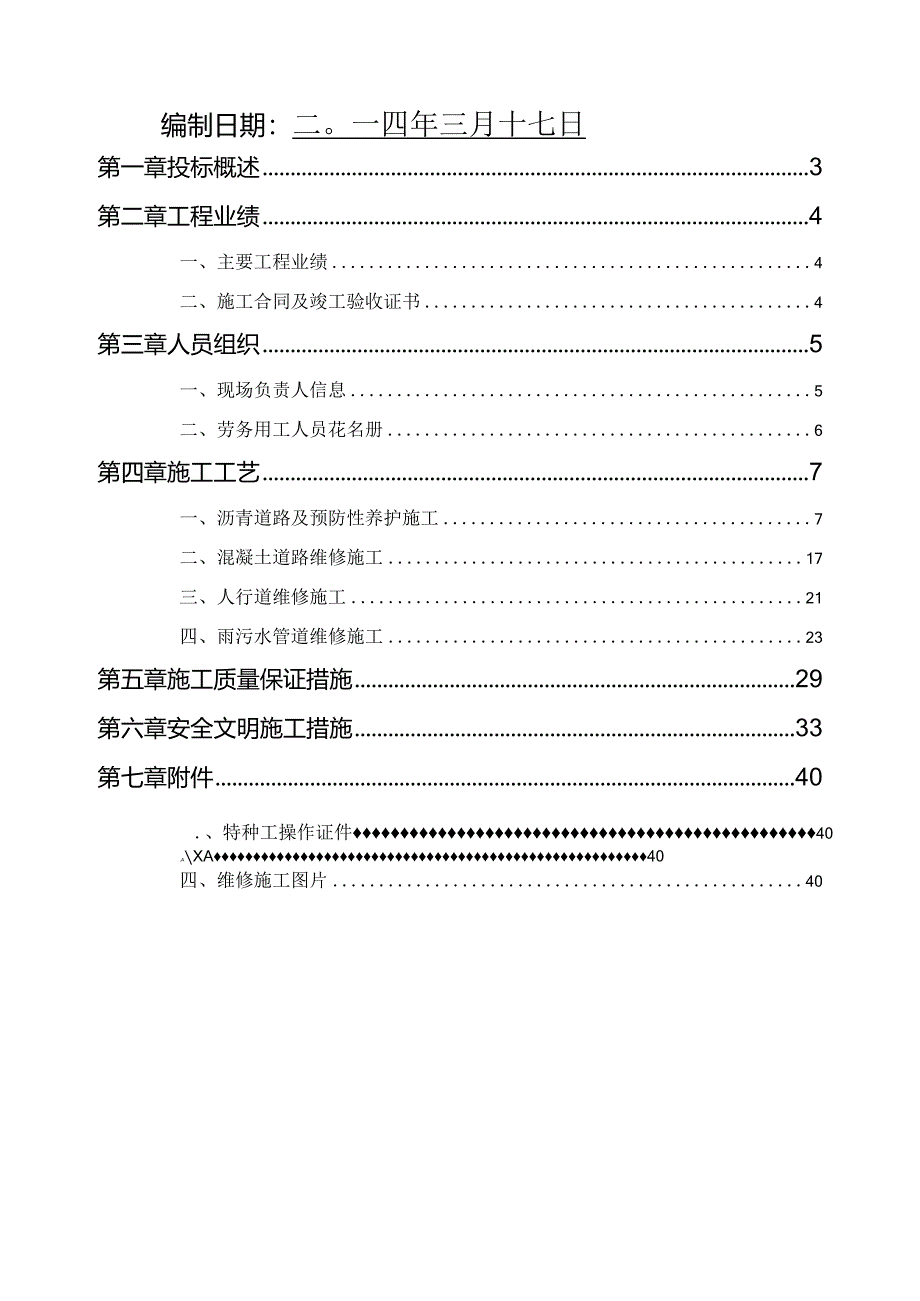

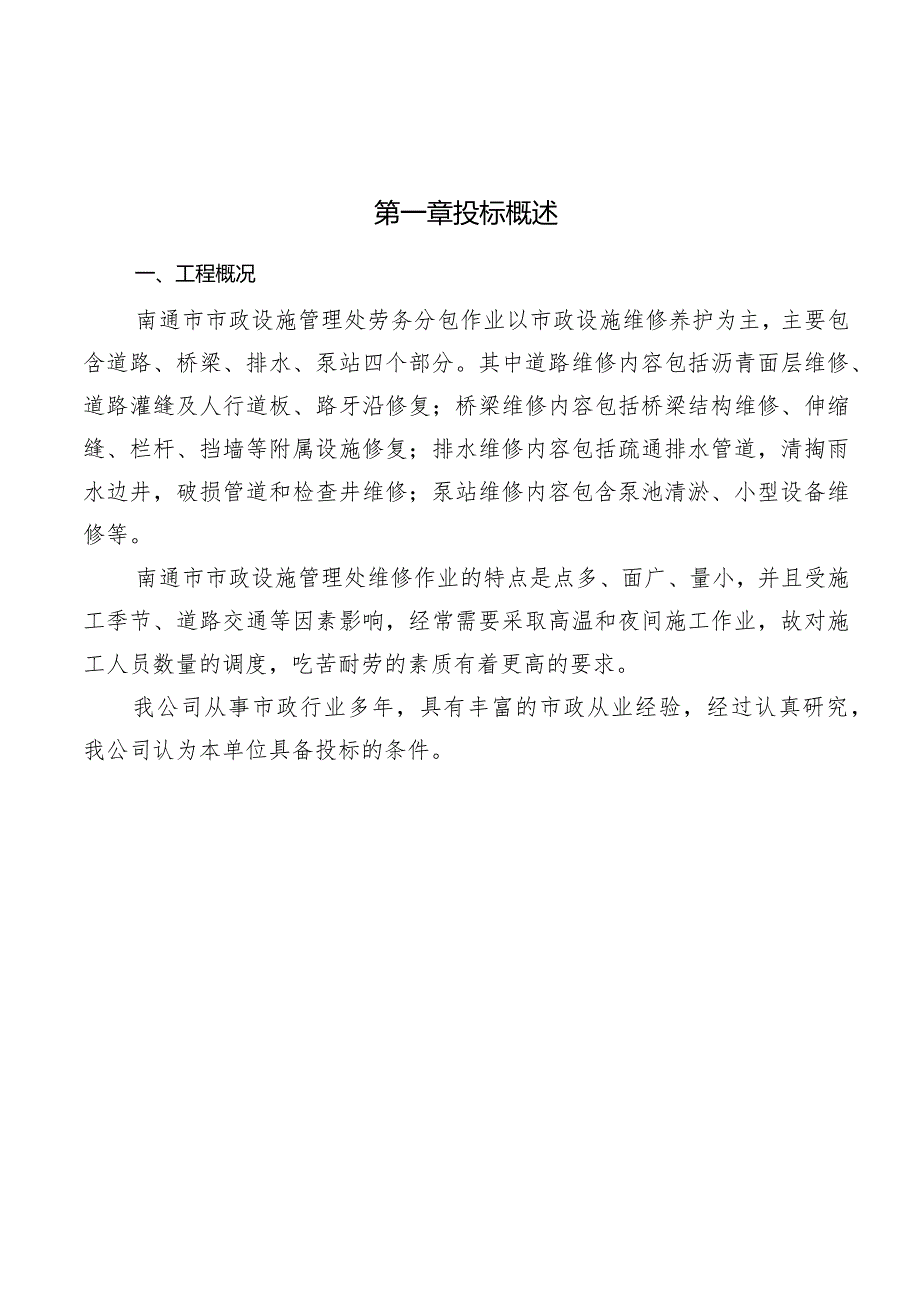

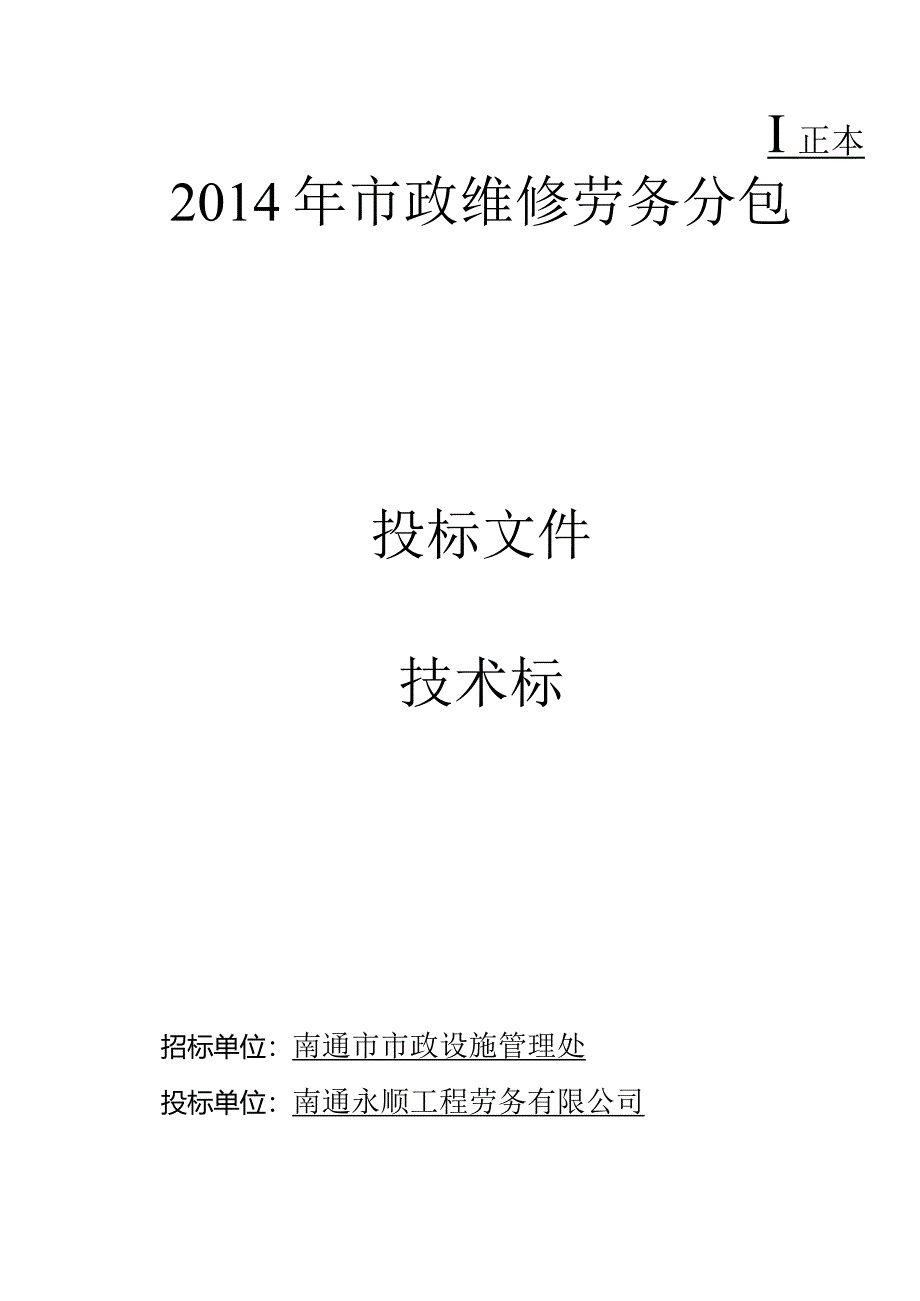

1、I正本2014年市政维修劳务分包投标文件技术标招标单位：南通市市政设施管理处投标单位：南通永顺工程劳务有限公司编制日期：二。一四年三月十七日第一章投标概述3第二章工程业绩4一、主要工程业绩4二、施工合同及竣工验收证书4第三章人员组织5一、现场负责人信息5二、劳务用工人员花名册6第四章施工工艺7一、沥青道路及预防性养护施工7二、混凝土道路维修施工17三、人行道维修施工21四、雨污水管道维修施工23第五章施工质量保证措施29第六章安全文明施工措施33第七章附件40.、特种工操作证件40.aXA40四、维修施工图片40第一章投标概述一、工程概况南通市市政设施管理处劳务分包作业以市政设施维修养护为主，
2、主要包含道路、桥梁、排水、泵站四个部分。其中道路维修内容包括沥青面层维修、道路灌缝及人行道板、路牙沿修复；桥梁维修内容包括桥梁结构维修、伸缩缝、栏杆、挡墙等附属设施修复；排水维修内容包括疏通排水管道，清掏雨水边井，破损管道和检查井维修；泵站维修内容包含泵池清淤、小型设备维修等。南通市市政设施管理处维修作业的特点是点多、面广、量小，并且受施工季节、道路交通等因素影响，经常需要采取高温和夜间施工作业，故对施工人员数量的调度，吃苦耐劳的素质有着更高的要求。我公司从事市政行业多年，具有丰富的市政从业经验，经过认真研究，我公司认为本单位具备投标的条件。第二章工程业绩一、主要工程业绩我公司在南通市市政设施
3、管理处已从事多年的劳务分包工作，并与其签订了劳务分包合同二、劳务分包合同详见附件第三章人员组织一、现场负责人信息我单位提供固定的现场负责人，信息如下：姓名：曹步新性别：男年龄：50身份证号：320624196510087851身体状况：健康我单位同意招标人提出的以下要求：即“投标人投标前应充分考虑劳务分包现场负责人的健康状况、工作安排、家庭情况等各种因素,一旦中标，不得以任何理由进行更换。工程施工期间，劳务分包现场负责人必须常驻现场，每月不少于26天，离开施工现场必须向招标人请假，且每月不得超过2次。南通市市政设施管理处将不定期进行考核检查，若检查时，发现劳务分包现场负责人不在现场，则按100
4、O元/次收取违约金，累计5次，投标人将被清退。”二、劳务用工职工花名册序号姓名，性别年龄工种1曹步新男50现场负责人2张徐男43普工3戴海山男53普工4石林男58普工5王建国男45普工6王余双男42普工7宋谷财男43普工8沈军山男49普工9曹步忠男50瓦工10张永和男51木工11郭永峰男51瓦工12林春和男59普工13曹滨男21施工员，安全员14戴汉清男59普工15王忠林男53瓦工16管建男57瓦工17康旭红男44瓦工18赵新兵男35普工第四章施工工艺一、沥青道路及预防性养护施工（一）路面病害的铳刨1、病害检查1.1首先，应对需要进行维修的路面进行病害检查，并对检查的结果作详细的记录确定具体的
5、位置及桩号；1.2上面层破坏，此情况只需铳刨上面层后清理干净；1.3上面层和下面层同时破坏的，该情况需铳刨上下面层后清理干净;1. 4上下面层及上基层破坏，该情况需铳刨上下面层及上基层；2、道路封闭1.1 按批准的交通封闭组织方案进行施工路段的交通封闭,交通封闭时要注意安全，交通标志牌和各种围挡设施位置要摆放准确，固定牢固。2. 2所有交通道口设置专人维护交通,施工及安全管理人员必须全部穿上反光背心。3、铳刨作业2.1 对路面病害的标记。根据检查所记录的结果，用油漆对记录所记载的需要进行铳刨的路段做上标记，标明起止位置及铳刨的宽度、深度。2.2 根据铳刨的工程量确定铳刨机及装运铳刨废渣车辆的数
6、量。在工程量较大时，一般需要两台铳刨机，一台铳刨油面层，一台铳刨路面基层。装运废渣的车辆应根据运距及铳刨量的大小而定。2.3 铳刨机在进场进行铳刨作业时，应根据事先作好的标记进行施工作业，首先对原沥青路面层进行铳刨，铳刨的厚度应根据原沥青路面层厚度而定。油面层铳刨完成后，应紧接着对沥青面层下路面基层进行铳刨。对基层的铳刨应彻底，损坏层的厚度应铳刨完。2.4 在对基层铳刨完毕后，应组织人员对铳刨机没能彻底铳刨完的基层底部进行人工清打，清除所有的碎裂、裂纹、开裂等损害部位。（二）混合料的摊铺1、摊铺前准备1.1 在铺筑混合料之前，必须对路面的下层进行检查。铺筑第一层时必须将基层清理干净,并喷洒粘层
7、油。1.2 面层铺筑前将各类检查井升高到设计路面标高。1.3摊铺机在开始受料前应在料斗内刷涂柴油，以免粘料。1. 4立缘石、平缘石及其它结构物应在铺筑前完成，摊铺前应在所有接触面上均匀地刷上一薄层热沥青结合料（或用适当溶剂溶解的粘稠沥青或稀释沥青）。涂刷时不得污染周围的非涂刷区，或采取履盖措施防止污染。2、摊铺过程控制2.1摊铺的过程中应随时检查摊铺的厚度及路拱、横坡，不符合要求时应根据铺筑情况及时进行调整。2. 2在铺筑的过程中，摊铺机螺旋送料器应不停顿的转动，两侧应保持有不少于送料器高度2/3的混合料，并保证在摊铺机全宽度断面上不发生离析。在熨平板按所需厚度固定后，不得随意调整。2.3面层
8、和联结层应连续施工。否则，对联结层表面的所有松散材料都应清扫，直到表面无污物为止。铺筑面层前，应洒粘层沥青。对清扫过及洒过粘层沥青的表面，不许车辆行驶。2.4运料应尽快地不间断地卸进摊铺机，并立刻进行摊铺，不得延误。向摊铺机输送材料的速率应与摊铺机连续不断工作的吞吐能力相致,并应尽一切可能使摊铺机连续作业。如果发生暂时性断料，则摊铺机尚应继续保持运转。2.5用机械摊铺的混合料，不应用人工反复修整。当出现横断面不符合要求、构造物接头部位缺料、摊铺带边缘局部缺料、表面不平整、局部混合料明显离析、摊铺机后有明显的拖痕时，可用人工作局部找补或更换混合料。2.6采用全幅路面摊铺，以避免纵向施工接缝。如单
9、机摊铺宽度不够而采用两台以上摊铺机时，应以梯形交错排列方式连续进行摊铺，前后两台摊铺机的轨道应重叠35cmo2.7对外形不规则路面厚度不同、空间受到限制、路面狭窄部分、平曲线半径过小的匝道或加宽部分等摊铺机无法工作的地方或小规模工程可用人工摊铺。2.8人工找补或更换混合料应在现场主管人员指导下进行。缺陷较大时，应予铲除，调整摊铺机或改进摊铺工艺。当属机械原因引起严重缺陷时，应产即停止摊铺。人工修补时，工人不应站在热混合料层面上操作。2.9人工摊铺半幅施工时，路中一侧宜事先设置挡板；沥青混合料宜卸在铁板上，摊铺时应扣锹摊铺，不得扬锹远甩；要边摊铺边用刮板整平，刮平时应轻重一致，往返刮2-3次达到
10、平整即可，不得反复撒料反复刮平引起粗集料离析。2.10在雨天或表面存有积水及城市道路当平均气温低于5时，都不不宜摊铺混合料，若必须摊铺时要采取一些措施。3、压实3.1在混合料完成摊铺和刮平后应立即对路面进行检查,对不规则之处应及时用人工进行调整，随后进行充分、均匀地压实。3.2压实工作应按试验路面确定的压实设备的组合及程序进行,并应备有小型振动压路机或手扶振动夯具，以用于窄狭地点压实或修补工程。3.3压实应分成初压、复压和终压。压路机应以均匀速度行驶。初压应在混合料摊铺后较高温度下进行，并不得产生推移、开裂，压实温度应根据沥表稠度、压路机类型、气温、铺筑层厚度、混合料类型经试铺试压确定，并符合
11、规范要求。3.4碾压作业应在混合料处于能获得最大密实度的温度下进行,一般初压不得低于120,复压不得低于90,终压完成时的温度不得低于70o3.5在沿着立缘石、平缘石或压路机压不到的其他地方，应采用热的手夯或机夯把混合料充分压实。已经完成碾压的路面，不得修补表皮。3.6沥青混合料的分层压实厚度不得大于10emo3.7压路机应从外侧向中心碾压。相邻碾压带应重叠1/3-1/2轮宽,最后碾压路中部分，压完全幅为一遍。当边缘有挡板、路缘石、路肩等支挡时，应紧靠支挡碾压。当边缘无支挡时，可用耙子将边缘的混合料稍稍耙高，然后将压路机的外侧轮伸出边缘IOem以上碾压。也可在边缘先空出宽30-40cm,待压完
12、第一遍后，将压路机大部分重量位于已压实过和混合料面上再压边缘，以减少向外推移。3.8压路机碾压过程中有沥青混合料沾轮现象时,可向碾压轮洒小量水或加洗衣粉的水，严禁洒柴油。轮胎压路机可不洒水，或在连续碾压一段时间轮胎已发热后停止向轮胎洒水。3.9压路机不得在未碾压成型并冷却的路段上转向、调头或停车等候。振动压路机在已成型的路员上行驶时应关闭振动。4、接缝4.1铺筑工作的安排应使纵、横向两种接缝都保持在最小数量。在接缝处的密度和表面修饰应与其它部分相同。4.2在纵缝上的混合料,应在摊铺机的后面立即用一台静力钢轮压路机以静力进行碾压。碾压工作应连续进行直至接缝平顺而密实。4.3当由于工作中断，摊铺材
13、料的末端已经冷却，或者在第二天恢复工作时，就应做成一道横缝。横缝应与铺筑方向大致成直角。横缝在相连的层次和相邻的行程间均应至少错开1m。横缝应有一条垂直经碾压成良好的边棱。（三）预防性养护施工工艺1、沥青灌缝1.1主要材料的选择灌缝所用的材料主要有：填充料、填缝胶。填充料:采用筛过的具有较高强度、较好清洁度的O.5cm细碎石、石屑和细砂。填缝胶：填缝胶的技术要求如下表所示。测试参数方法要求锥体针入度（25、5、150g）0.ImmASTMD532930,0软化点（）280弹性恢复（）30,0拉伸粘结性（-1050%拉伸量、3次循环、一组三个试件）ASTMD5329全部通过流动性（60）nunA
14、STMD53295.01.2机械设备沥青灌缝机；高压热空气吹烤喷枪；扩缝机；清缝机；石屑撒布装置；小型压实机1.3施工流程及注意事项路面裂缝的修补工艺如下图所示。施工准备根据裂缝的折算面积和深度，准备足够的、符合要求的乳化沥青（或沥青）、填充料或填缝胶，对灌缝设备进行性能检查，确保沥青管路、沥青喷枪畅道，高压热空气吹烤装置空压足够、温度适宜。填缝胶的加热保温当填缝胶被加热到一定（80100C）温度后，启动沥青搅拌器对填缝胶进行搅拌，以保证填缝胶均匀受热。当填缝胶被加热到16017（C时，采取保温措施，即可灌治裂缝。扩缝扫缝a、对于缝宽在5m以内的细小不规则裂缝，由于难以直接灌浆处治，所以要先扩缝。裂缝需扩宽至深不小于13mm、宽不小于IOmm的施工缝，且开槽的深宽比应小于2且大于1.3ob、用清缝机对扩展的新缝和原有的较宽的旧缝进行清扫，清除缝槽内杂物与尘土。高压热空气吹烤当路面温度低于4时，需对裂缝开槽位置进行加热。用高压热空气吹烤喷枪把加热后的压缩空气吹向裂缝，这既可以将缝里的杂物吹干净，又可以预热缝壁的沥青混凝土，有利于灌缝材料的粘结。
