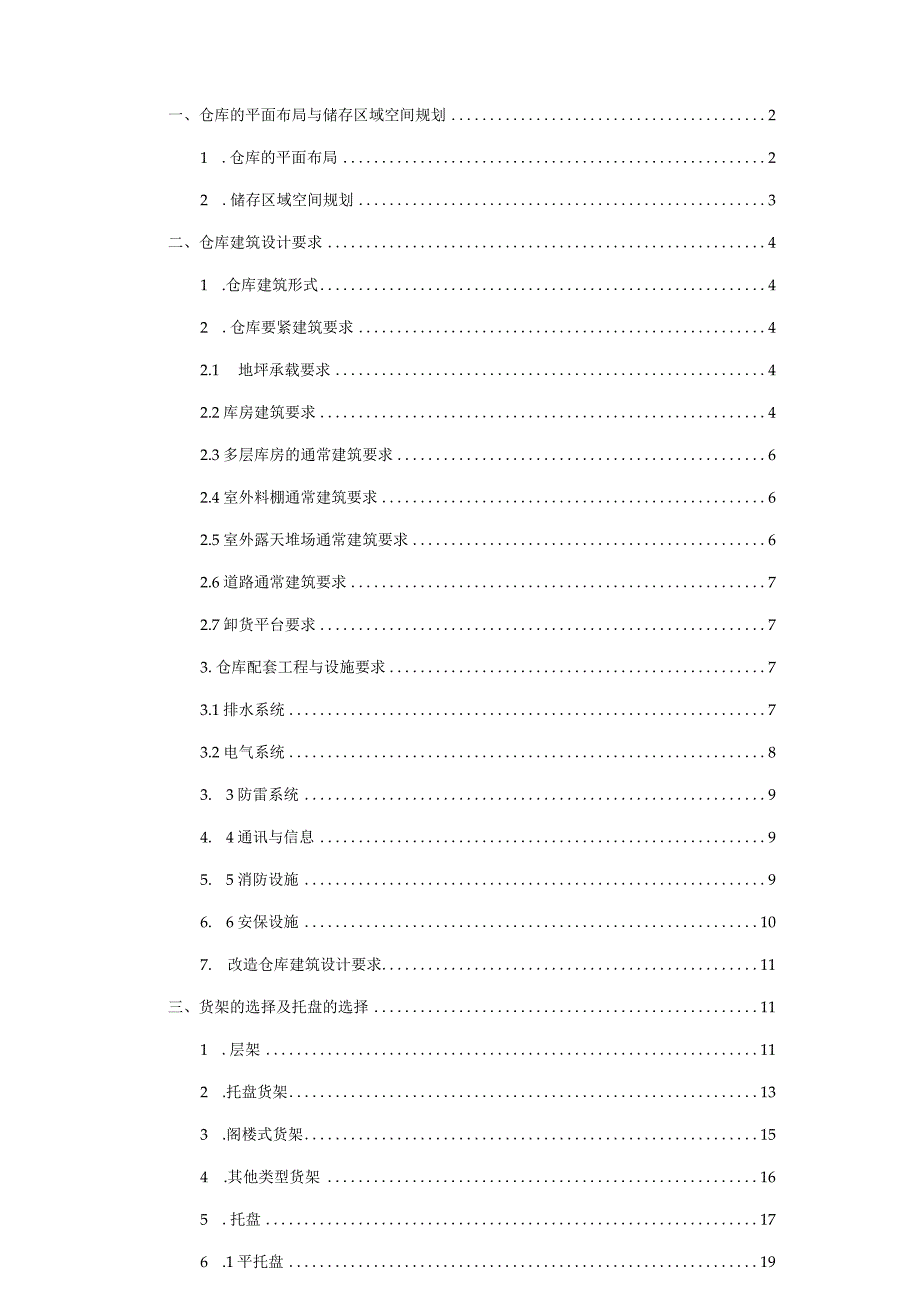

1、标准化仓储建设规范书物资供应中心仓储管理部一、仓库的平面布局与储存区域空间规划21 .仓库的平面布局22 .储存区域空间规划3二、仓库建筑设计要求41 .仓库建筑形式42 .仓库要紧建筑要求42.1 地坪承载要求42.2库房建筑要求42.3多层库房的通常建筑要求62.4室外料棚通常建筑要求62.5室外露天堆场通常建筑要求62.6道路通常建筑要求72.7卸货平台要求73.仓库配套工程与设施要求73.1排水系统73.2电气系统83. 3防雷系统94. 4通讯与信息95. 5消防设施96. 6安保设施107. 改造仓库建筑设计要求11三、货架的选择及托盘的选择111 .层架112 .托盘货架133
2、.阁楼式货架154 .其他类型货架165 .托盘176 .1平托盘197 .2柱式托盘218 .3其他类型托盘219 .4托盘规格22四、仓库设备选择231.物资搬运设备231.1低举升托盘叉车231.2 平衡重叉车24前移式叉车251.4高架堆垛机262.仓库养护设备262.1 通风系统及通风机272.2 减湿设备282.3 空气幕29五、标准化仓库标识设置30一、仓库的平面布局与储存区域空间规划1 .仓库的平面布局仓库库区平面布局是指一个仓库的各个构成部，在规定的范围内，进行平面与立体的全面合理的安排。1)仓库库区平面布局的要求(1)要习惯仓储单位生产流程。单一的物流方向。最短的运距。最少
3、的装卸环节。最大的利用空间。(2)有利于提高仓储经济效益；因地制宜，保证仓库充分利用。平面布局应与竖向布置相习惯。能充分使用机械化设备。(3)有利于保证安全生产与文明生产。符合建筑防火规范。符合卫生、环境要求。(4)根据效率最大化与生产最大化的原则进行布局与设计2 .储存区域空间规划储存空间规划的要紧内容包含：仓储区域面积规划、柱子间隔规划、库房高度规划、通道宽度规划。储存区域面积是指在仓库使用面积中实际用来堆放商品所占的面积，即库房使用面积减去必要的通道、跺距、墙距及进行收发、验收、备料等作业区后所剩余的面积。二、仓库建筑设计要求1.仓库建筑形式仓库要紧建筑分为库房、室外料棚、露天堆场、道路
4、等。库房类型包含单层库房、多层库房。仓库配套建筑包含办公室（值班室）、保安室（监控室）、资料档案室、休息室、卫生间、工具室、车辆库等。各供应站根据仓库基础条件与业务实际需要选择配置配套建筑。3 .仓库要紧建筑要求3.1 地坪承载要求仓库的地坪承载需满足物资存放要求，非自动化仓库地坪承载要求不低于4吨，自动化立体仓库地坪承载需满足按货架承载货物重量及有关设备动载要求。2.2库房建筑要求1）仓库主通道大门使用电动移门。物资出入频繁的大门两侧加装防撞杆，直径150毫米，高度100o毫米，并涂刷橙色警示。2）库房均使用轻型门式钢架结构，严格遵守门式钢架轻型钢结构技术规程CECSIo2:2002的规定设
5、计。钢梁挠度操纵，应该按照CECS102:2002操纵屋面坡度变化率，避免屋面积水。3）钢结构库房建筑外墙板主体使用竖条板，板型统一，厚度不低于0.6毫米，北方地区应加内保温，保温层厚度根据所在地区不一致进行选取。建筑外墙自室外地面起1.1米高度范围使用砌体结构。4）库房高度根据使用要求的室内净高确定，取地坪到柱轴线与斜梁轴线交点之间的高度。无吊车房屋门式钢架结构高度宜取4.5-9米；有吊车的仓库应根据轨顶标高与吊车净空要求确定，通常宜为9-12米。为维修方便，设屋顶检修梯。5）屋顶面板使用彩钢板双坡屋面，颜色为灰色，使用角弛11I,坡度取5%T0%,屋面板两侧设外檐沟，屋面与檐沟的板缝均需填
6、塞密封条，封堵密封胶。6）库房大门净宽不小于4米，高度不低于4.2米，使用电动防火卷帘。门上均设雨篷，每边宽于门不小于300毫米，外挑1500毫米，并设小门供日常人员出入。7）库房建筑地面统一为环氧自流地坪耐磨地面，荷载较大者配置构造钢筋。地面承重要求大于10吨/平方米，安装高层货架的地面需进行抄平与硬化地面处理。叉车充电区地面应在库内地面要求基础上，再作防酸防碱环氧处理；区域周边设计出水道，并做防酸处理；邻近墙体上设计排风扇。23多层库房的通常建筑要求2.4室外料棚通常建筑要求1）室外料棚堆场屋顶使用角弛11I型钢结构，屋顶坡度5%10%o2）屋顶务必能够承受突发性的暴风雨雪，符合建筑结构荷
7、载规范（GB50009-2001）要求。北方地区应考虑冬季积雪荷载。3）立柱使用圆形或者多边形钢铁。4）地面应使用不吸水、易冲洗、防滑的面层材料，对物资载荷大的地面采取配筋,使用现浇混凝土垫层。地面平整，承重要求大于15吨/平方米。2.5室外露天堆场通常建筑要求1）露天堆场平面应比周围道路高出约50毫米，周边设计排水系统，防止堆场积水；2）露天堆场周边安装可活动的围栏围挡或者设置标识线。3）堆场地面应使用不吸水、易冲洗、防滑的面层材料，使用现浇混凝土垫层。4）地面平整，承重要求大于15吨/平方米。露天堆场堆放荷载较大时，地坪应采取配筋地面。5）龙门吊轨道使用预埋件处理，轨道上表面与地面平齐。2
8、.6道路通常建筑要求1）库区道路宜使用混凝土路面。2）主干道宽度可按双车道标准确定，宽度不小于4.5米，道路转弯半径不小于9米，道路面层承重要求大于15吨/平方米。3）库区可设置环形消防车道，或者采取其他措施满足防火规程要求。2.7卸货平台要求新建卸货平台，高度统一为Ll米，宽度4米，并加装防撞垫。3.仓库配套工程与设施要求3.1排水系统仓库的库区应采取有效的排水系统。根据仓库所在位置，选择仓库的排水方式。在市区内的仓库使用地下管道排水，在郊区或者山区建设的仓库可使用明渠排水。1）仓库使用市政供水系统供水或者符合国家现行标准生活饮用水卫生标准规定的水源供水，给水系统包含：生活、生产供水系统、消
9、防给水系统。2）排水系统包含：生活污水、生产废水、雨水排放系统。3）卫生器具均选用节水、节能型产品。4）按规范要求实行雨、污分流。3.2电气系统仓库的电源应设总闸与分闸，宜有独立的配电间或者配电箱。库房电源应与道路照明、生产与生活等其他电源分闸操纵。照明灯具应使用防爆灯具。各仓库照明、防雷接地系统应满足有关规程规定。1）仓库的电气配置务必符合现行行业标准民用建筑电气设计规范的有关规定。2）根据供电可靠性的要求，除照明插座供电负荷为三级外，自动化立体仓库均为二级负荷。3）根据现行国家标准建筑照明设计标准的有关规定，仓库应配置照明系统，分为通常照明、消防应急照明两种系统。4）通常照明使用单电源方式
10、供电；消防照明使用自带蓄电池的应急灯具，应急时间不小于30分钟；照明与插座由不一致的馈电支路供电，照明、插座配线为单相三线。5）自动化立体仓库的天棚安装采光带，并在库内安装节能照明灯，照明标准按现行国家标准建筑照明设计标准的有关规定执行。6）仓库出入口、库房外围、道路等区域需配置室外照明设施。7）库区的疏散通道均设置事故及火灾应急照明、疏散指示及安全出口照明。3.3防雷系统1）仓库务必按照现行国家标准建筑物防雷设计规范的有关规定，设置防雷装置。2）防雷设防类别应根据有关规范计算确定。防雷接闪器利用屋顶避雷带，引下线利用结构柱内主筋，接地装置利用结构基础钢筋。防雷接地系统与其他接地系统共用基础接
11、地钢筋。3.4通讯与信息仓库通信联系除内线电话外，应装设公网电话；仓库装设的信息终端，能够接入公司信息内网。3.5消防设施1）仓库库区应有可靠的消防水源。独立设置消防给水管道，并按仓库消防等级需要设置消防喷淋系统。根据国家消防有关规定与公司安全监察质量部要求，仓库库区中配备满足需要的消火栓、消防水池、消防管道、自动报警、自动灭火系统与灭火器材。2）地处防火重点地区的仓库，应当按照地方政府的有关规定设置周界防火隔离带。3）多层库房耐火等级不应低于二级，单层库房的耐火等级不应低于三级。4）仓库的存储区、作业区及其他重要部位属消防安全重点部位,应当设置明显的防火标志牌，在仓库的库房中配备消火栓、防火
12、门、消防安全疏散指示标志、应急照明、机械排烟送风各类消防器材设备与防火设施。3 .6安保设施仓库应根据实际需要安装公共安全技术防范设施。1）视频监控系统，在仓库大门、库房出入口、围墙等重点监控区域装设高清晰度监视摄像头来满足安保人员对指定区域内人员活动的即时监视与历史监视查询，条件同意可与远程公安监管系统联网。2）红外报警系统，要紧应用于室内仓库的防盗。在安放红外探头且布置安防区域后一旦库区内有任何人员走动都会立即以声音、灯光、短信息、电话等方式通知安保人员。3）电子围栏系统，应用于仓库库区的边界防御，在有任何超过规定体积的物体通过电子围栏的防护时都会触发报警机关。电子围栏使用红外对射（或者脉
13、冲电网，可根据各地情况具体选择）的方式建造暗电子防护区域，每对围栏发射接收装置可有长达150米的跨度。4）在每个库房内安装烟感探测器，当烟雾到达一定浓度时，就会自动报警。4 .改造仓库建筑设计要求改造仓库要充分应用现有仓库基础，结合存储物资的特点与要求，进行仓库外观、内部墙面、地面基础设施的修缮，配置满足仓储业务及安全要求的消防安保等配套工程与设施。三、货架的选择及托盘的选择各供应站根据仓库实际情况选择各类货架及托盘。1 层架层架由立柱、横梁、层板构成,层间用于存放货物。层架的应用非常广泛,假如按层架存放货物的重量及分类,层架能够分为重型、中型与轻型，如图（a）所示；按其结构特点分类,层架有层
14、格式、抽屉式等类型,如图（b）所示。图（a） 重型货架中型货架轻型货架抽屉式货架通常轻型层架要紧适合人工存取作业,其规格尺寸及承载能力都与人工搬运能力相习惯,高度通常在2.4m下列，厚度在O.5m下列；而中型与重型的货架尺寸则较大，高度可达4.5m,厚度达1.2m,宽3m以上。层架具有下列的特点及用途：（I）中、重型层架通常使用固定式层架,牢固、结实,承载能力强,便于储存大件或者中、重型货物，能够配合叉车等使用，而且能充分利用仓容面积,提高仓储能力。（2）轻型层架通常使用装配式,较灵活机动,结构简单,承载能力较差,适于人工存取轻型或者小件货物，且存放货物数量有限,是人工作业仓库的要紧储存设备。
15、（3）层格式货架每格原则上只能放一种货品，不易混淆,层间光线暗,存放数量少,要紧用于规格复杂、多样,务必互相间隔开的货品。（4）抽屉式货架要紧用于存放中小型模具,通常每层承载量小于500公斤,相对而言,重型抽屉式货架可用于存放特重型模具与货物,还能够存放比较贵重或者怕尘土,怕湿的小件货品。2 .托盘货架托盘货架专门用于存放堆码在托盘上的货物,其基本形态与层架类似。这也是目前仓库中常用的货架之一。目前多使用杆件组合,不仅拆迁容易,层间距还可依码货高度调整。通常总高度在6m下列,架底撑脚需要装叉车防撞装置。如图（C）所示。托盘货架结构简单,可调整组合,安装简易，费用经济；出入库不受先后顺序的限制，可做到先进先出；储物型态为托盘装载货物,实现机械化存取作业；仓容利用率高。图（c）托盘货架托盘货架用材质多为钢材结构，也可用钢筋混凝土结构。可做单排型连接,也可做双排型连接。如图（d）所示。图（d） 单排型双排型3 .阁楼式货架
