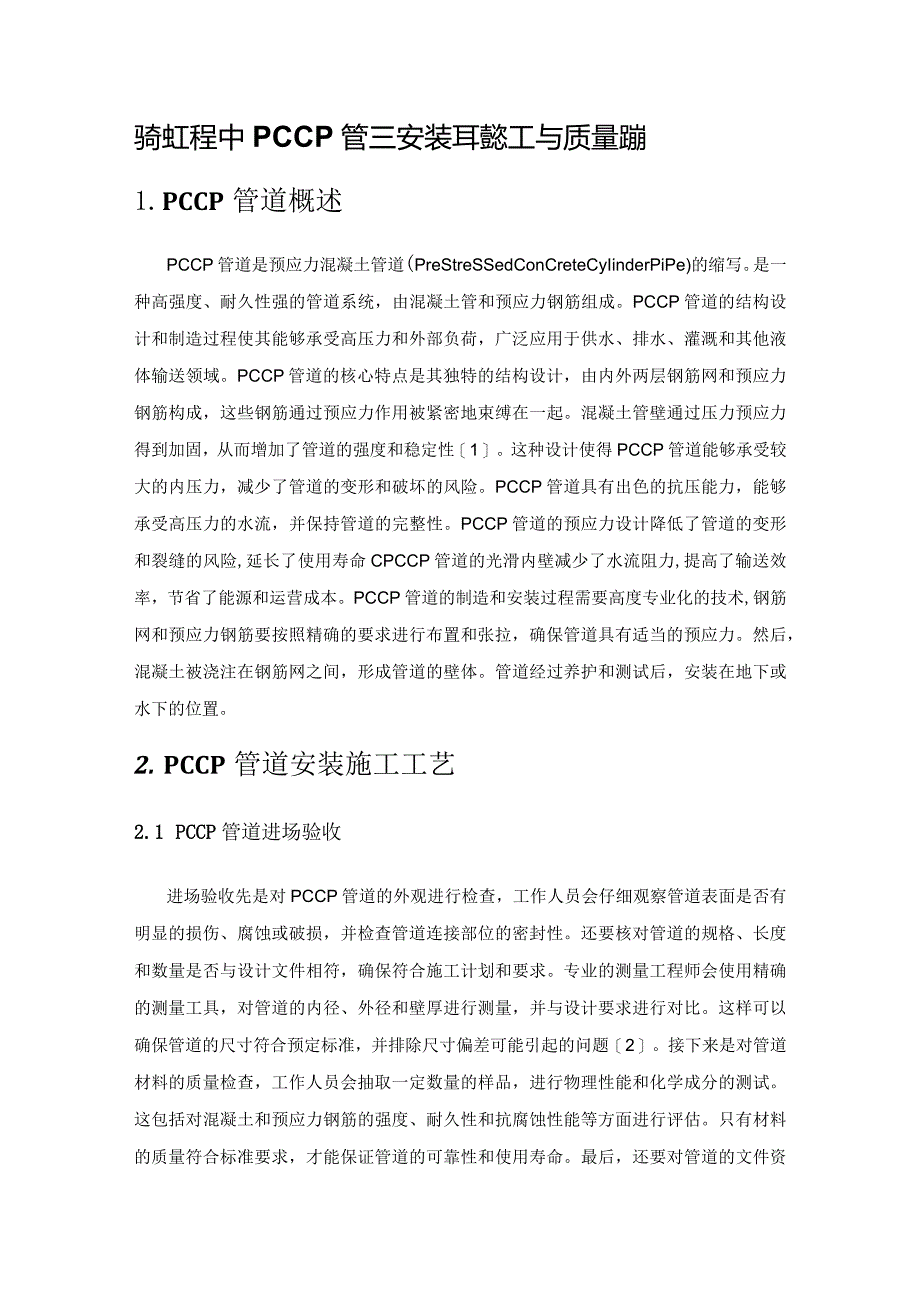

1、骑虹程中PCCP管三安装耳懿工与质量蹦1.PCCP管道概述PCCP管道是预应力混凝土管道(PreStreSSedConCreteCyIinderPiPe)的缩写。是一种高强度、耐久性强的管道系统，由混凝土管和预应力钢筋组成。PCCP管道的结构设计和制造过程使其能够承受高压力和外部负荷，广泛应用于供水、排水、灌溉和其他液体输送领域。PCCP管道的核心特点是其独特的结构设计，由内外两层钢筋网和预应力钢筋构成，这些钢筋通过预应力作用被紧密地束缚在一起。混凝土管壁通过压力预应力得到加固，从而增加了管道的强度和稳定性1。这种设计使得PCCP管道能够承受较大的内压力，减少了管道的变形和破坏的风险。PCCP
2、管道具有出色的抗压能力，能够承受高压力的水流，并保持管道的完整性。PCCP管道的预应力设计降低了管道的变形和裂缝的风险,延长了使用寿命CPCCP管道的光滑内壁减少了水流阻力,提高了输送效率，节省了能源和运营成本。PCCP管道的制造和安装过程需要高度专业化的技术,钢筋网和预应力钢筋要按照精确的要求进行布置和张拉，确保管道具有适当的预应力。然后，混凝土被浇注在钢筋网之间，形成管道的壁体。管道经过养护和测试后，安装在地下或水下的位置。2. PCCP管道安装施工工艺2.1 PCCP管道进场验收进场验收先是对PCCP管道的外观进行检查，工作人员会仔细观察管道表面是否有明显的损伤、腐蚀或破损，并检查管道连
3、接部位的密封性。还要核对管道的规格、长度和数量是否与设计文件相符，确保符合施工计划和要求。专业的测量工程师会使用精确的测量工具，对管道的内径、外径和壁厚进行测量，并与设计要求进行对比。这样可以确保管道的尺寸符合预定标准，并排除尺寸偏差可能引起的问题2。接下来是对管道材料的质量检查，工作人员会抽取一定数量的样品，进行物理性能和化学成分的测试。这包括对混凝土和预应力钢筋的强度、耐久性和抗腐蚀性能等方面进行评估。只有材料的质量符合标准要求，才能保证管道的可靠性和使用寿命。最后，还要对管道的文件资料进行审核。这包括相关的生产制造证书、质量检测报告和验收记录等。文件资料的完整性和准确性对于追溯管道质量和

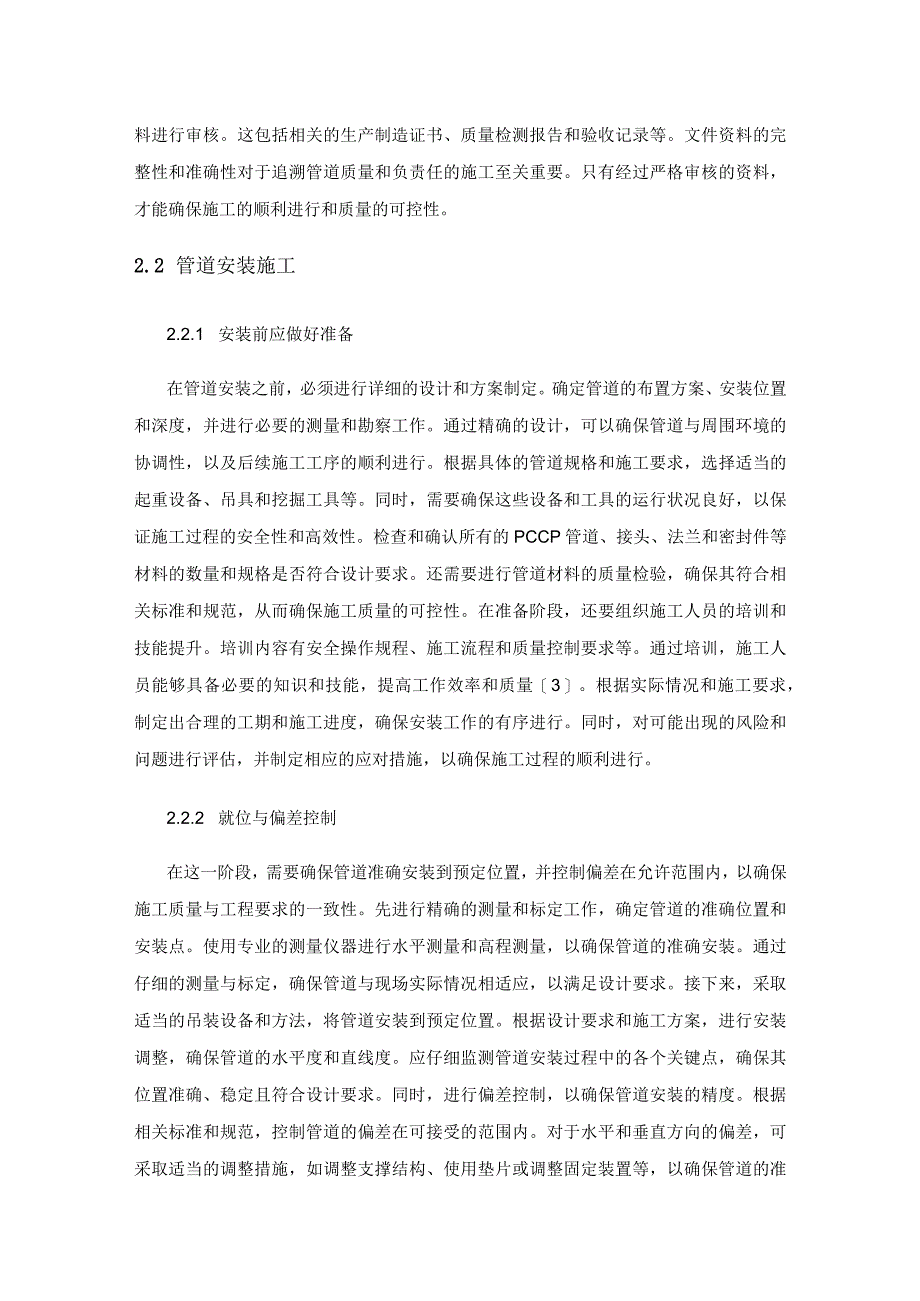

4、负责任的施工至关重要。只有经过严格审核的资料，才能确保施工的顺利进行和质量的可控性。2.2 管道安装施工2.2.1 安装前应做好准备在管道安装之前，必须进行详细的设计和方案制定。确定管道的布置方案、安装位置和深度，并进行必要的测量和勘察工作。通过精确的设计，可以确保管道与周围环境的协调性，以及后续施工工序的顺利进行。根据具体的管道规格和施工要求，选择适当的起重设备、吊具和挖掘工具等。同时，需要确保这些设备和工具的运行状况良好，以保证施工过程的安全性和高效性。检查和确认所有的PCCP管道、接头、法兰和密封件等材料的数量和规格是否符合设计要求。还需要进行管道材料的质量检验，确保其符合相关标准和规范
5、，从而确保施工质量的可控性。在准备阶段，还要组织施工人员的培训和技能提升。培训内容有安全操作规程、施工流程和质量控制要求等。通过培训，施工人员能够具备必要的知识和技能，提高工作效率和质量3。根据实际情况和施工要求，制定出合理的工期和施工进度，确保安装工作的有序进行。同时，对可能出现的风险和问题进行评估，并制定相应的应对措施，以确保施工过程的顺利进行。2.2.2 就位与偏差控制在这一阶段，需要确保管道准确安装到预定位置，并控制偏差在允许范围内，以确保施工质量与工程要求的一致性。先进行精确的测量和标定工作，确定管道的准确位置和安装点。使用专业的测量仪器进行水平测量和高程测量，以确保管道的准确安装。

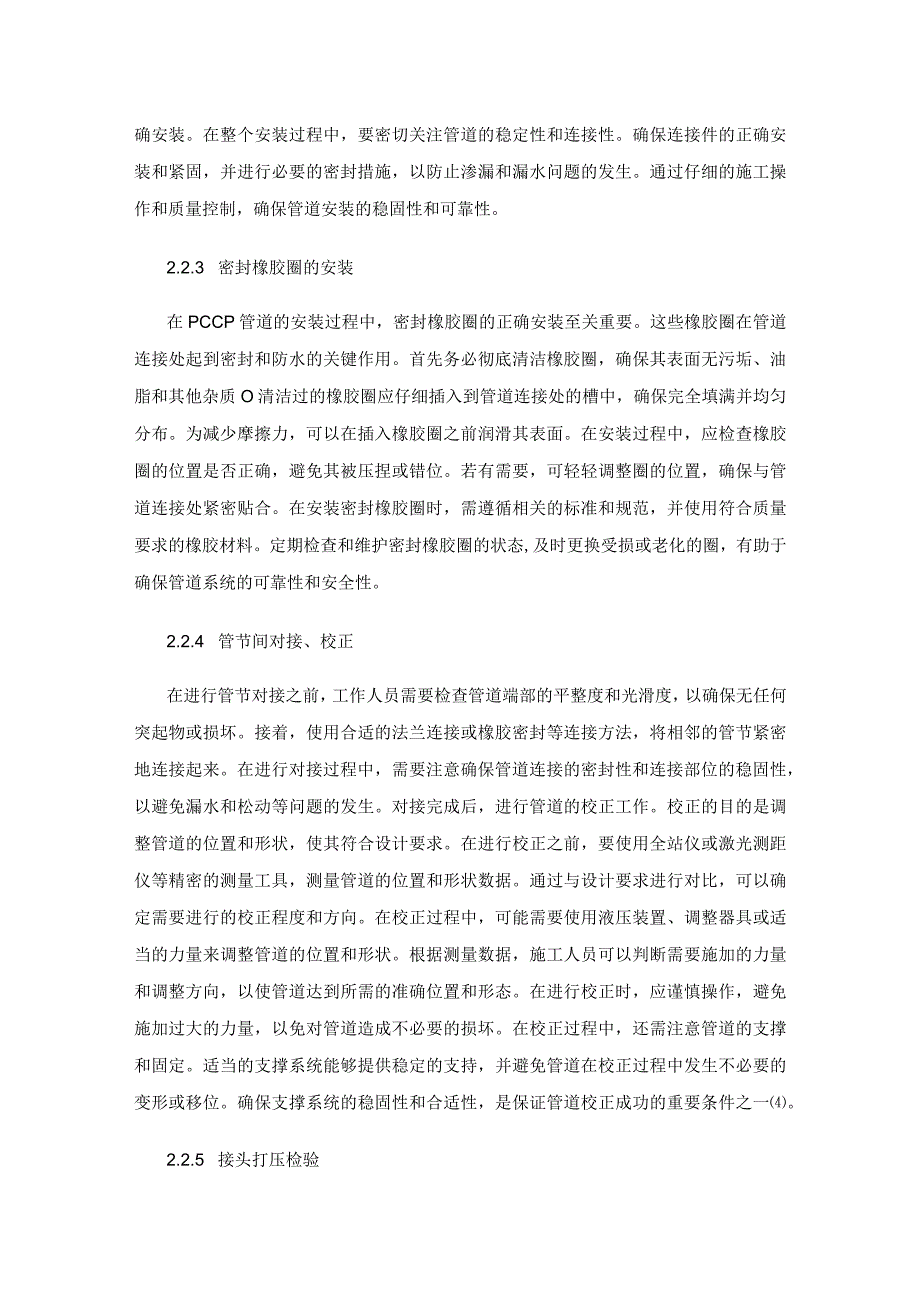

6、通过仔细的测量与标定，确保管道与现场实际情况相适应，以满足设计要求。接下来，采取适当的吊装设备和方法，将管道安装到预定位置。根据设计要求和施工方案，进行安装调整，确保管道的水平度和直线度。应仔细监测管道安装过程中的各个关键点，确保其位置准确、稳定且符合设计要求。同时，进行偏差控制，以确保管道安装的精度。根据相关标准和规范，控制管道的偏差在可接受的范围内。对于水平和垂直方向的偏差，可采取适当的调整措施，如调整支撑结构、使用垫片或调整固定装置等，以确保管道的准确安装。在整个安装过程中，要密切关注管道的稳定性和连接性。确保连接件的正确安装和紧固，并进行必要的密封措施，以防止渗漏和漏水问题的发生。通过
7、仔细的施工操作和质量控制，确保管道安装的稳固性和可靠性。2.2.3 密封橡胶圈的安装在PCCP管道的安装过程中，密封橡胶圈的正确安装至关重要。这些橡胶圈在管道连接处起到密封和防水的关键作用。首先务必彻底清洁橡胶圈，确保其表面无污垢、油脂和其他杂质O清洁过的橡胶圈应仔细插入到管道连接处的槽中，确保完全填满并均匀分布。为减少摩擦力，可以在插入橡胶圈之前润滑其表面。在安装过程中，应检查橡胶圈的位置是否正确，避免其被压捏或错位。若有需要，可轻轻调整圈的位置，确保与管道连接处紧密贴合。在安装密封橡胶圈时，需遵循相关的标准和规范，并使用符合质量要求的橡胶材料。定期检查和维护密封橡胶圈的状态,及时更换受损或
8、老化的圈，有助于确保管道系统的可靠性和安全性。2.2.4 管节间对接、校正在进行管节对接之前，工作人员需要检查管道端部的平整度和光滑度，以确保无任何突起物或损坏。接着，使用合适的法兰连接或橡胶密封等连接方法，将相邻的管节紧密地连接起来。在进行对接过程中，需要注意确保管道连接的密封性和连接部位的稳固性，以避免漏水和松动等问题的发生。对接完成后，进行管道的校正工作。校正的目的是调整管道的位置和形状，使其符合设计要求。在进行校正之前，要使用全站仪或激光测距仪等精密的测量工具，测量管道的位置和形状数据。通过与设计要求进行对比，可以确定需要进行的校正程度和方向。在校正过程中，可能需要使用液压装置、调整器
9、具或适当的力量来调整管道的位置和形状。根据测量数据，施工人员可以判断需要施加的力量和调整方向，以使管道达到所需的准确位置和形态。在进行校正时，应谨慎操作，避免施加过大的力量，以免对管道造成不必要的损坏。在校正过程中，还需注意管道的支撑和固定。适当的支撑系统能够提供稳定的支持，并避免管道在校正过程中发生不必要的变形或移位。确保支撑系统的稳固性和合适性，是保证管道校正成功的重要条件之一。2.2.5 接头打压检验管道安装施工中，接头的打压检验用于验证接头的密封性能和稳定性。在进行接头打压检验时，准备工作至关重要。先应仔细检查接头的状态和安装质量,确保无损坏或松动的情况。准备打压机和检测仪器等适当的打
10、压设备，以确保可靠的打压过程和准确的测量结果。使用打压机逐步施加压力到预定数值，以实现接头的紧密压合。在施加压力时，要注意平稳施力,避免过度压力导致接头破损。达到预定压力后，进行持压检测。持压时间应符合相关标准和规范的要求，以确保接头的密封性能。在打压检验过程中，需要进行泄漏观察。使用检测仪器或肉眼观察接头区域是否存在泄漏现象。如果发现泄漏，需要及时采取修复措施，确保接头的密封性能符合要求。同时，准确记录打压压力、持压时间以及检验结果等数据，以备后续参考和质量追溯。2. 3管道缝处理2.1.1 管外缝包带及灌注砂浆管道缝处理包括管外缝的包带和灌注砂浆，旨在保证管道连接处的稳固性、密封性和耐久性
11、。对于管道的外缝处理，通常会采用包带的方式进行。包带是一种特殊的材料，具有耐腐蚀、耐高温和耐磨损等特性。在处理管道的外缝时，包带会被紧密地缠绕在接头的周围，形成一层保护层。这种包带材料能够有效地防止水、气体或其他外界物质的渗透，保证管道连接处的密封性和安全性。灌注砂浆是一种特殊的混凝土材料，具有较高的抗压强度和粘结性。在进行灌注砂浆处理时，先要将砂浆预先准备好，并根据需要的浇注量进行控制。然后，砂浆会被倒入管道连接处的空隙中，填满缝隙并包裹住接头。这样可以增加管道连接处的稳固性和密封性，防止接头的移动和渗漏。管道缝处理过程中需要注意包带和灌注砂浆的材料选择要符合设计要求和相关标准，以确保其耐久
12、性和质量可控性。其次，操作人员需要仔细检查管道连接处的缝隙和表面状况，确保其清洁、干燥和平整。这将有助于包带和灌注砂浆的粘附和填充效果。在灌注砂浆后，需要进行适当的养护措施，以保证砂浆的硬化和稳定性。2.1.2 管内勾缝在进行管内勾缝处理时，常采用水泥砂浆来填充接头间的缝隙。科学合理的砂浆配比是确保勾缝处理效果的关键。通常情况下，采用细沙和中沙作为砂浆的主要成分，以确保砂浆具备适当的流动性和粘结力。通过精准的配比，能够确保砂浆在勾缝过程中充分填充缝隙，提升管道内部的平整度和光滑度。完成管内勾缝处理后，必须进行养护工作，以确保砂浆的充分硬化和稳定性。养护工作包括对勾缝处理区域进行适当的保湿和保温
13、，以促进砂浆的凝固和强度发展。通过正确的养护措施，能够增强勾缝的稳固性和耐久性，提升管道系统的整体性能。2.1.3 管沟回填控制在进行管道缝处理时，要保证接口的完整性和密封性，采用适当的填料和密封材料进行填充，防止漏水和泄露5。选择砂土、碎石等合适的回填材料，以提供良好的支撑和排水性能。回填材料的选择应符合工程设计要求，并经过必要的筛选和处理。其次，控制回填层的厚度，确保形成均匀的支撑层，增强管道的稳定性和承载能力。厚度的控制可根据工程要求和地质条件确定。最后，施工过程中要注意回填的均匀性和密实性，采用适当的施工设备和方法，确保回填材料均匀分布和紧实程度，避免空洞和松动带来的不良影响。2.1.
14、4 压试验在进行静水压试验前，需要对管道系统进行仔细检查，确保所有连接点和接头处于良好状态，无任何漏水或损坏。接下来，施工人员会将管道系统封闭，并逐渐加压，使其承受一定的水压。在压力施加过程中，需要注意控制压力的逐渐增加，避免突然施加过大的压力，以防止管道系统受到过大的应力而导致破裂或损坏。一旦达到预定的压力值，压力将保持一段时间以观察是否存在压力下降或漏水的情况。通常，静水压试验的持续时间为一定的时间，以确保系统的稳定性和密封性。在静水压试验过程中，施工人员还需仔细观察管道系统的各个部位，特别是连接点和接头，以确保无任何渗漏或异常情况。在测试过程中发现漏水或压力下降的情况，必须立即停止测试并
15、检查可能的原因，进行必要的修复和调整。3. PCCP管道安装过程的质量控制3.1 加强管道基础垫层处理选择合适的垫层材料包括砂土、碎石和细砂等垫层材料。这些材料具有良好的承载能力和排水性能。垫层材料的选择应根据工程设计要求和地质条件来确定,以确保垫层的稳定性和可靠性。垫层的厚度应根据管道的直径、埋深和地质条件等因素进行合理确定。在施工过程中，要注意均匀铺设垫层，确保垫层的厚度在设计要求范围内，并避免出现不均匀或过厚的情况。另外，加强垫层与管道的接触。在管道与垫层接触的部位，可以采用垫层夹层、垫层粘结剂等措施，以增加管道与垫层之间的摩擦力和连接强度，提高整体的稳定性。通过使用合适的压实设备和方法
16、，对垫层进行适度的压实，以提高垫层的密实度和稳定性。压实操作应根据垫层材料的特性和工程要求进行合理控制，避免过度压实导致管道的变形或损坏。3.2 重视密封橡胶圈的安装首先，橡胶密封圈能够有效地防止液体或气体在管道连接处的泄漏。在管道系统中，连接点是最容易出现泄漏的位置之一。正确安装橡胶密封圈可以确保连接处的完全密封，防止任何流体或气体的泄漏，从而保护环境和维持系统的正常运行。其次，橡胶密封圈能够提供良好的抗振动和抗冲击性能。在管道系统运行过程中，会受到来自地震、水锤或其他外力的冲击和振动。正确安装的橡胶密封圈能够吸收和减缓这些冲击和振动，保护管道系统的稳定性和耐久性。此外，橡胶密封圈还能够应对温度变化和介质特性的变化。管道系统经常面临着温度波动、介质变化等因素的影响。橡胶密封圈具备一定的耐高温、耐低温和化学稳定性,能够适应不同温度和介质环境的变化，保持良好的密封效果。3.3 管沟回填期间的质量管控管沟回填是PCCP管道安装过程中至关重要的一环
