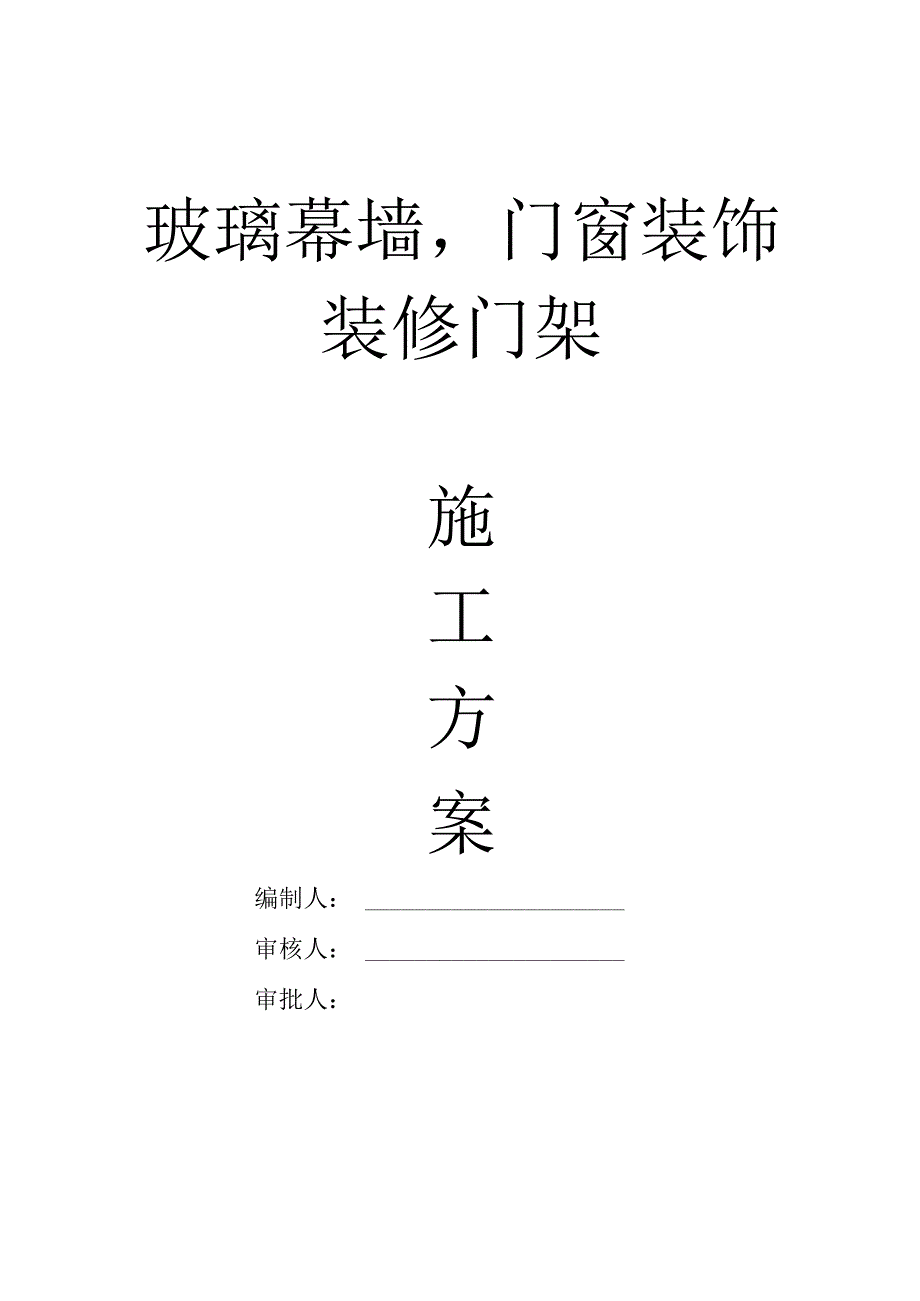

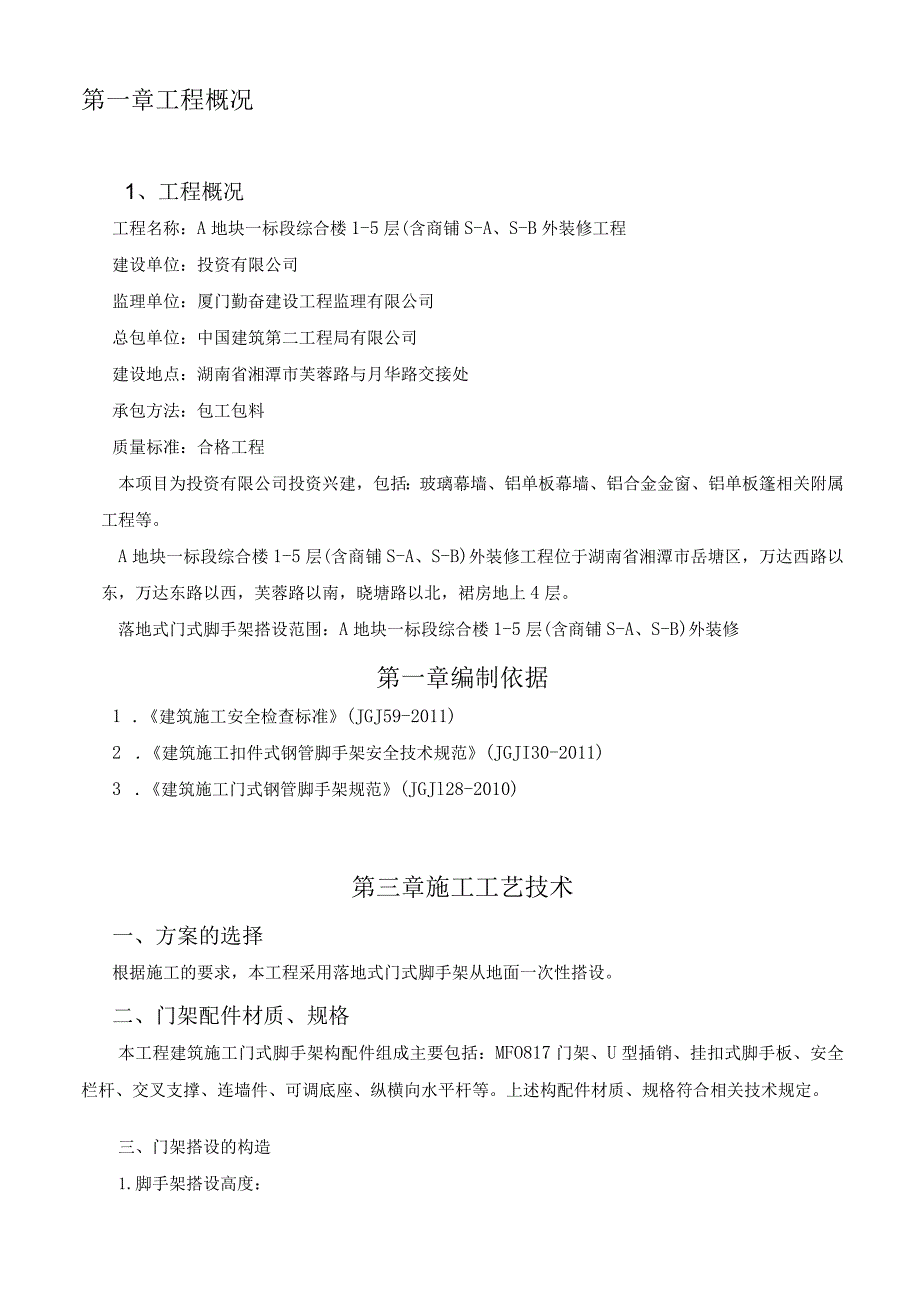

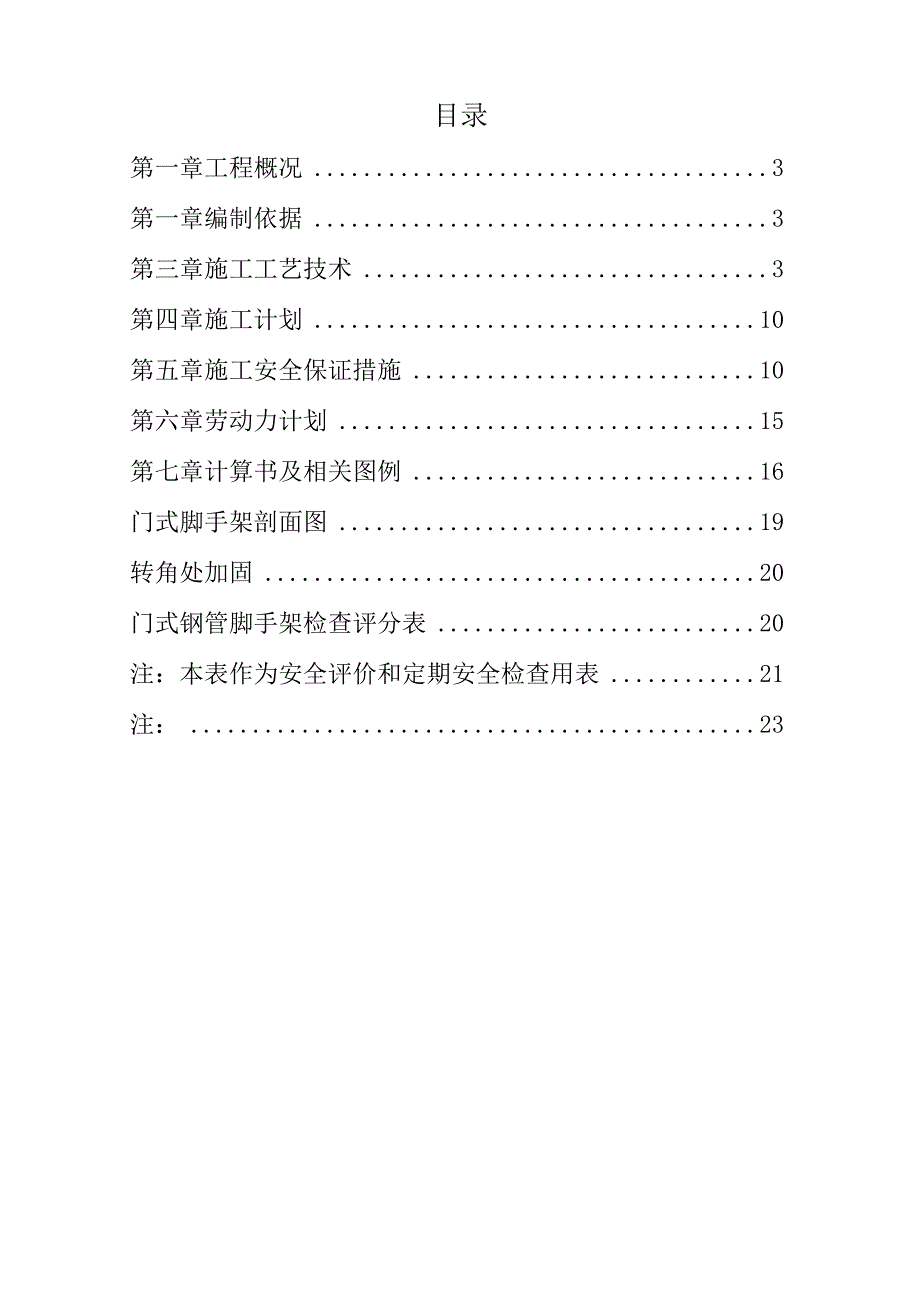

1、玻璃幕墙，门窗装饰装修门架施工方案编制人：审核人：审批人：目录第一章工程概况3第一章编制依据3第三章施工工艺技术3第四章施工计划10第五章施工安全保证措施10第六章劳动力计划15第七章计算书及相关图例16门式脚手架剖面图19转角处加固20门式钢管脚手架检查评分表20注：本表作为安全评价和定期安全检查用表21注：23第一章工程概况1、工程概况工程名称：A地块一标段综合楼1-5层(含商铺S-A、S-B外装修工程建设单位：投资有限公司监理单位：厦门勤奋建设工程监理有限公司总包单位：中国建筑第二工程局有限公司建设地点：湖南省湘潭市芙蓉路与月华路交接处承包方法：包工包料质量标准：合格工程本项目为投资有限
2、公司投资兴建，包括：玻璃幕墙、铝单板幕墙、铝合金金窗、铝单板篷相关附属工程等。A地块一标段综合楼1-5层(含商铺S-A、S-B)外装修工程位于湖南省湘潭市岳塘区，万达西路以东，万达东路以西，芙蓉路以南，晓塘路以北，裙房地上4层。落地式门式脚手架搭设范围：A地块一标段综合楼1-5层(含商铺S-A、S-B)外装修第一章编制依据1 .建筑施工安全检查标准(JGJ59-2011)2 .建筑施工扣件式钢管脚手架安全技术规范(JGJI30-2011)3 .建筑施工门式钢管脚手架规范(JGJl28-2010)第三章施工工艺技术一、方案的选择根据施工的要求，本工程采用落地式门式脚手架从地面一次性搭设。二、门架
3、配件材质、规格本工程建筑施工门式脚手架构配件组成主要包括：MFO817门架、U型插销、挂扣式脚手板、安全栏杆、交叉支撑、连墙件、可调底座、纵横向水平杆等。上述构配件材质、规格符合相关技术规定。三、门架搭设的构造1.脚手架搭设高度：落地式门式脚手架搭设高度为20米(11步)，计算高度取H=20M02 .架体基础做法：架体基础为碎地面与工字钢安全基础平台，门架底部采用专用可调底座。3 .架体搭设构造：门架宽度：0.8米；跨距：L83米；步高：1.75米；连墙杆：采用钢管扣件组成的钢性连墙件，按两步三跨设置：42钢管与近门架横杆位置内立杆用扣件相连，42钢管端部焊接3mm厚钢板与墙面可靠连接。脚手架
4、转角处及一字型式非闭合的架体两端应增设连墙件。(1)门架门架主杆离墙而净距取250mm,外侧设置交叉支撑和水平栏杆保证架体上人员安全，上、下门架对接必须用U型销杆紧锁牢。(2)脚手架板架体每层均连续满铺配套的钢制挂扣式脚手板，并扣紧横杆，防止脚手板松脱。(3)水平架根据JGJ128-2010,水平架可由挂扣式脚手板或门架两侧设置的水平加固杆代替，此工程架体每步架内均设置挂扣式脚手板，故不另设置水平架。(4)剪刀撑设置脚手架高度不超过24米，在脚手架外侧每隔15米设置一道剪刀撑，转角处必须设置，剪刀撑的构造应符合以下规定：a.剪刀撑的接长采用搭接，搭接长度不应小于1m,应采用不小于3个旋转扣件固
5、定，端部扣件盖板的边缘至杆端距离不应小于100mm。b.剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上,旋转扣件中心线至主节点的距离不宜大于150mm。c.剪刀撑应随门架等同步搭设。d.脚手架每五根立杆设一组剪刀撑，剪刀撑与地面的夹角为45-60度左右，剪刀撑必须撑至外架顶端。e.剪刀撑采用042mm钢管搭设（5）交叉支撑及水平栏杆在架体外侧每步、每跨距内设置一组，并与门架立杆上的锁销锁牢。（6）水平加固杆设置脚手架每四步加设一道水平加固杆，在脚手架的底步各个门架的下端加设封口杆，并在门架的内、外两侧（纵向）设通长扫地杆，水平加固杆、封口杆、扫地杆采用扣件与门架立杆扣牢。水平
6、加固杆、扫地杆均采用42钢管。四、工字钢安全基础设置平台1、工字钢安全基础平台设置在北立面410轴上，在已硬化楼板处采用34根160*80工字钢搭设，018钢筋作为定位筋四周电焊连接成为整体详见后附脚手架搭设16#工字钢加固平面图。工字钢平台上面铺木板，木板上面铺防火棉。2、工字钢荷载计算16#工字钢，截面特性：W=141立方厘米；每米重=0.205kN;Q235设计强度o=215N/平方毫米；由弯矩公式得：M=q*l28=20*3.9*3.9/8=38.025kN.m由强度公式得：。=Mw=38025000/141000=269.68N/平方毫米215N/平方毫米3、活荷载标准值Q=49.4
7、50X3.50=173.075N4、静荷载的计算值q1=4.22.038+3.22.122=15.4N173. 075N+15.4N=188.5N工字钢荷载活荷载、静荷载五、搭设施工工艺（一）搭设流程拱构型门式钢管脚手架的材料和搭设质量应按下图所示流程进行检验。（二）搭设1、搭设工作的安全环境必须符合以下规定:a.在建工程（含脚手架、具）的外侧边缘与外电架空线路的边线之间达不到下表最小安全距离者，必须待做好可靠的安全防护措施并经安全部门审定后，方可进行搭设工作。b.搭设作业现场应无同时进行的吊装或其他影响搭设工作安全的作业。作业前应对作业环境进行认真检查，确认无影响安全的问题和隐患后，方可开始
8、作业。2 .搭设前应按门架的平面布置图弹线定出门架立杆位置，底座的安放位置应准备。3 .搭设用的拱构门架及配件应再次检查和确认其符合设计要求，变形的、不配套的门架与配件不得混合使用同一脚手架。4 .搭设工作应按以下程序和要求进行：a.门架安装应自一端向另一端延伸，并逐层改变搭设走向，不得相对进行。交叉支撑、挂扣式脚手板应紧随门架安装及时设置。搭完一步架后，应按下表要求检查并调整其水平度与垂直度。项目允许偏差垂直度每步架h/1000及2.Omm脚手架整体H/600及50mm水平度一跨距内水平架两端高差1/600及3.Omm脚手架整体L600及50mm注：卜步距；H-脚手架高度；1-跨距；L-脚手
9、架长度b.为使第一层架（基础架）之立杆更为稳固且连为一体，在完成水平与直线工艺要求后，在脚手架的首步各个门架的下端加设封口杆，并在内、外两侧设置更长扫地杆。C,脚踏板应在各层（步）全长连续满铺设置，连接上下两根门架的U形销必须处于插紧状态。d.脚手架应沿建筑物周围连续，同步搭设升高，在建筑物周围形成封闭结构,并用8字扣连接。如不能封闭时，在脚手架两端增设连墙件。e.搭设时转角处之两根门架立杆必须用二个8字扣连接，内向立杆用42钢管水平加固（采用扣件联接）使其更为整体性。f.当相邻两门架之间不足一个跨距时，须用钢管扣件连接加固。5 .连墙件的搭设应符合下列规定:a.连墙采用钢杆穿墙固定。钢杆连墙
10、件采用42焊管，与门架用JK434直角扣件连接，与建筑物采取两个中10*100膨胀螺丝穿混凝土墙或柱固定，在剪力墙上设置;与建筑物有柱有梁部位采用钢管连接件把柱、梁包裹起来。b.连墙件的设置必须与脚手架搭设同步，严禁滞后设置或搭设完毕后补做；c.当脚手架操作层处于已设连墙件层以上两步时，应采用确保脚手架稳定的临时拉结措施，并直到该层段连墙件搭设完毕后，方可拆除；d.连墙杆宜垂直于墙面设置，不得向上倾斜，预埋连墙件埋入墙身的部分必须锚固可靠。e、连墙件应连于上、下两根门架的接头附近。f、连墙件按二步三跨设置一个。g、连墙件位置在门窗洞口时，应采用钢管杆件夹持固定作法且不得采用在梁柱上留洞穿设；h
11、.连墙件设置时必须起到拉、顶作用。连墙杆直接与拱构门架的内力杆拉结时，应接结到门架上部有拱形加强杆的立杆段上。6 .加固件、连墙件等与门架采用扣件连接时，应符合下列规定：a.扣件规格应与所连钢管杆件的外径相匹配；b.扣件螺栓拧紧扭力矩宜为50-60N-M,并不得小于40N-M；c.各杆件端头伸出扣件盖板边缘长度不应小于IOCn1。（四）通道洞口施工作法7 .规定通道洞口高度不宜大于2层门架，宽度不宜大于1个门架跨距。8 .施工作法在脚手架通道洞口内外两侧应设置水平加强杆和交叉支撑。（五）安全网、安全兜网1、安全网做为施工防护的重要部件，起着拦护、防跌的作用，对于保障施工安全，为最后一层的防护。
12、所以，必须重视安全网的施工，确保安全网的施工符合规范要求。2、密目式安全网规格材质、规格尺寸a、规格材质：HDPE高密度聚乙烯。b、网目密度：22000目/100平方厘米。C、抗冲击力：10OKg沙包1.5m高度冲击网体，冲击裂断直线长度W200mm:续燃44秒，阴燃W4秒。d、规格尺寸：密目安全立网：MLl.8X6安全网（平网）：P-3X6；安全立网（小眼网）：L-1.263、施工顺序：在门架搭设完，交付给其他工序使用前，应及时加挂安全网，确保在脚手架的使用中，被安全网全封闭，借以保障工人在外墙脚手架上的安全，同时，以保障在高空处的材料不会误落。4、施工要点：门架搭好后，外架施工人员应及时把
13、安全网上到相当高度，估算好与上一次安全网相接的地方。从上至下绑扎好安全网。5、施工要求：a、安全网绑扎所使用的铁丝，不能使用扎丝，而应当使用18#铁丝，以保证连接的强度。没有铁丝，用尼龙绳也可代替。但必须考虑绑扎后的牢固程度和经受日照雨淋。b、相邻两片安全网的联系，应当主要依靠网间预留拴拉孔与孔之间的连接。在无法接连的情况下，也可采用穿越网间的方式绑扎。Cs安全网绑扎好后，相邻的安全网无论上、下、左、右都应达到无缝连接，不允许出现有空隙的情况。凡有空隙的地方，必须用安全网补齐。d、安全网必须包住扫地杆。（六）脚手架防火措施1,脚手架上面，严禁吸烟，2,脚手架应接地，一般，按脚手架的长度，每50
14、米设置一处接地，雨建筑物的接地系统连成整体，3,高层（超过24米）的建筑，应有消防水，立管直径不少于IOomn1,4,在脚手架上动火，严格执行审批制度，动火证、焊工的特种作业上岗证齐全。六、拆除施工流程1 .脚手架经工程负责人会同使用单位确认不再需要，经过审批后，方可拆除。2 .拆除脚手架前，应清除脚手架上的材料、工具和杂物。3 .拆除脚手架时，应设警戒区和警戒标志，并由专职人员负责警戒。4 .脚手架的拆除应在统一指挥下，按后装先拆，先装后拆的顺序进行及下列安全作业的要求进行：（1）脚手架拆除应从一端走向另一端，自上而下逐层地进行；（2）同一层的构配件和加固件应按先上后下，先外后里的顺序进行，
15、最后拆除连墙件；（3）在拆除过程中，脚手架的自由悬臂高度不得超过两步，否则，应加设临时拉结；（4）连墙件水平加强杆和密布式剪刀撑等，必须在脚手架拆卸到相关的门架时方可拆除；（5）工人必须站在下层的脚手板上进行本层的拆卸作业，并按规定使用安全防护用具；（6）拆除工作中，严禁使用榔头等硬件敲打、撬挖，拆下的连接棒、螺栓和扣件等应放入袋内，整袋吊下或运出，严禁向地面抛掷；（7）已解开连结的门架、杆件和配件，必须及时取下、运出或吊下，严禁悬于架上或空中；（8）严禁作业人员在未卸下已拆物件和对已开拆架体未作临时安全拉结的情况下，擅自离开和下班。5.在拆除脚手架的施工中，还应加强以下各项管理：（1）严格控制进入除工作区内工作人员与车辆，采取确保其安全的管理措施;（2）严禁拆架人员饮用含酒精类饮料，禁止睡眠不足、精神无法集中和身体不适合高处作业人员上架作业；（3）严禁拆卸人员在架上嬉戏；（4）作业人员拆除中的呼应和配合，当准
