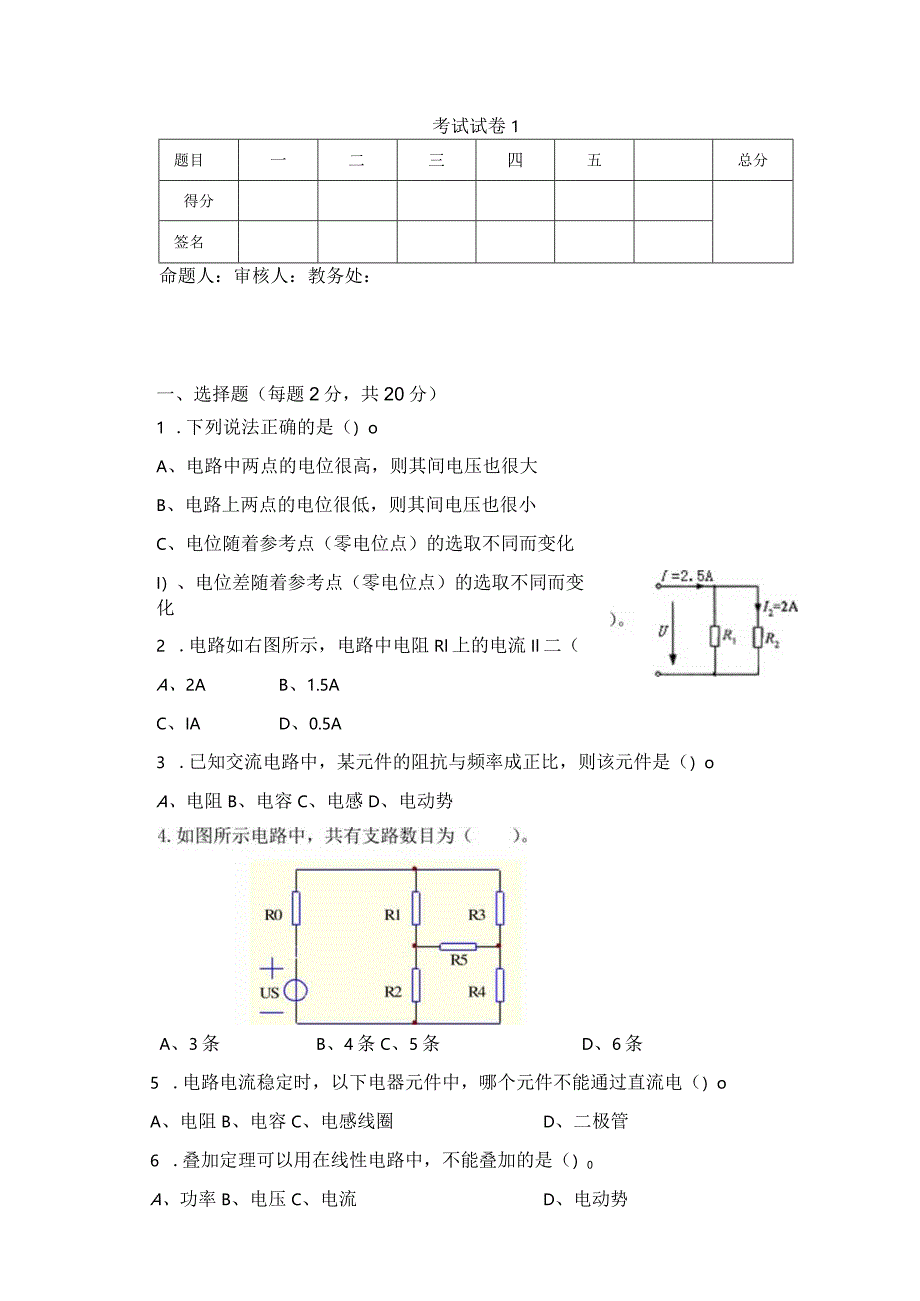

1、考试试卷1题目一二三四五总分得分签名命题人：审核人：教务处：一、选择题（每题2分，共20分）1 .下列说法正确的是（）oA、电路中两点的电位很高，则其间电压也很大B、电路上两点的电位很低，则其间电压也很小C、电位随着参考点（零电位点）的选取不同而变化I）、电位差随着参考点（零电位点）的选取不同而变化2 .电路如右图所示，电路中电阻Rl上的电流Il二（A、2AB、1.5AC、IAD、0.5A3 .已知交流电路中，某元件的阻抗与频率成正比，则该元件是（）oA、电阻B、电容C、电感D、电动势A、3条B、4条C、5条D、6条5 .电路电流稳定时，以下电器元件中，哪个元件不能通过直流电（）oA、电阻B、

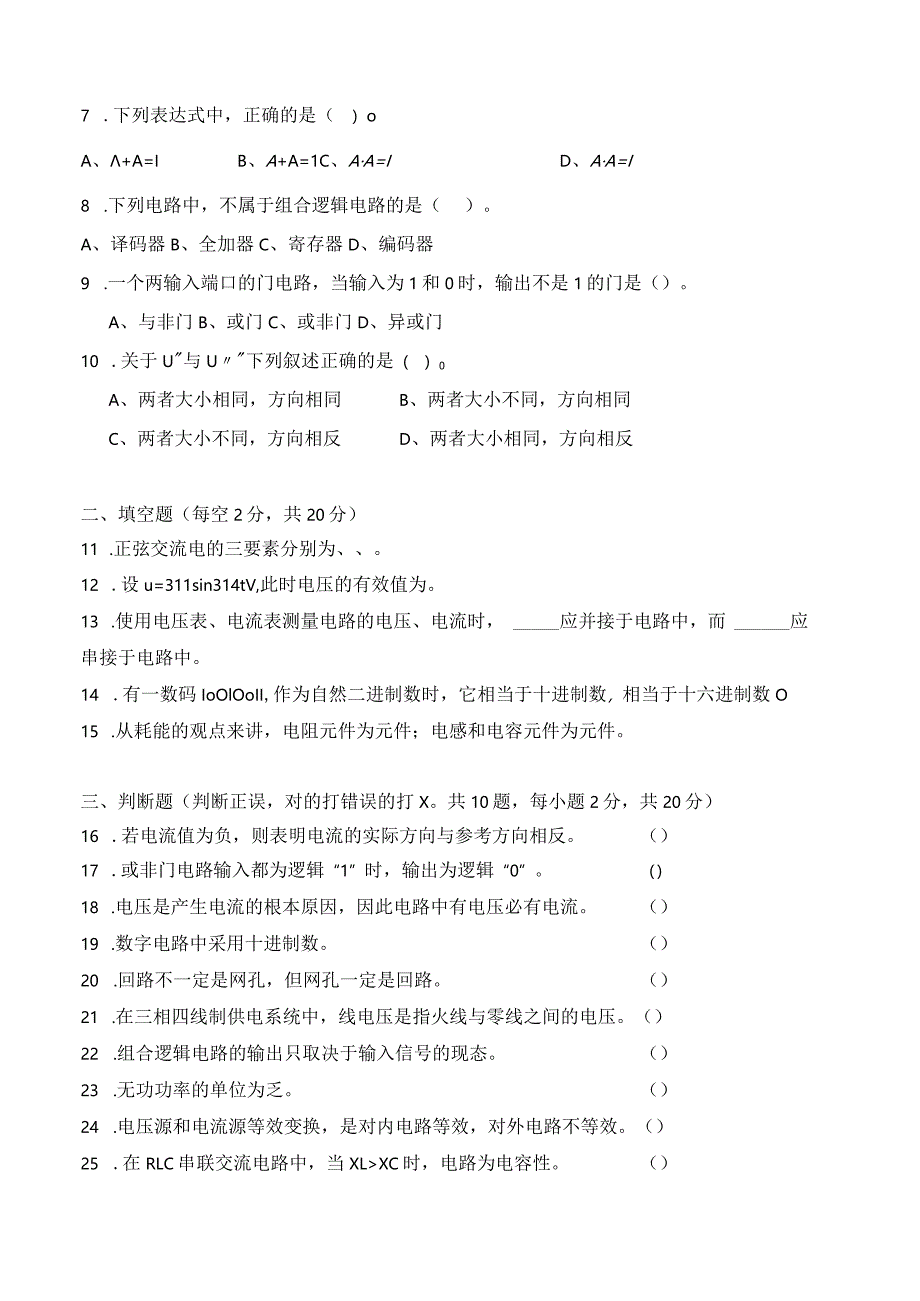

2、电容C、电感线圈D、二极管6 .叠加定理可以用在线性电路中，不能叠加的是（）0A、功率B、电压C、电流D、电动势7 .下列表达式中，正确的是（）oA、+A=IB、A+A=1C、AA=ID、AA=I8 .下列电路中，不属于组合逻辑电路的是（）。A、译码器B、全加器C、寄存器D、编码器9 .一个两输入端口的门电路，当输入为1和0时，输出不是1的门是（）。A、与非门B、或门C、或非门D、异或门10 .关于U与U下列叙述正确的是（）0A、两者大小相同，方向相同B、两者大小不同，方向相同C、两者大小不同，方向相反D、两者大小相同，方向相反二、填空题（每空2分，共20分）11 .正弦交流电的三要素分别为、
3、。12 .设u=311sin314tV,此时电压的有效值为。13 .使用电压表、电流表测量电路的电压、电流时，应并接于电路中，而应串接于电路中。14 .有一数码IoOlOoII,作为自然二进制数时，它相当于十进制数，相当于十六进制数O15 .从耗能的观点来讲，电阻元件为元件；电感和电容元件为元件。三、判断题（判断正误，对的打错误的打X。共10题，每小题2分，共20分）16 .若电流值为负，则表明电流的实际方向与参考方向相反。（）17 .或非门电路输入都为逻辑“1”时，输出为逻辑“0”。（）18 .电压是产生电流的根本原因，因此电路中有电压必有电流。（）19 .数字电路中采用十进制数。（）20
4、.回路不一定是网孔，但网孔一定是回路。（）21 .在三相四线制供电系统中，线电压是指火线与零线之间的电压。（）22 .组合逻辑电路的输出只取决于输入信号的现态。（）23 .无功功率的单位为乏。（）24 .电压源和电流源等效变换，是对内电路等效，对外电路不等效。（）25 .在RLC串联交流电路中，当XLXC时，电路为电容性。（）四、分析计算题(每题10分，共20分)26 .有一盏“220V602的电灯：(1)试求电灯的电阻；(2)当接到220V电压下工作时,求流过该电灯的电流。(计算结果保留两位小数点)27 .如图示电路，若RI=R2=R3=3C,Us=9V,U2=3V:(1)列出结点a的KCL

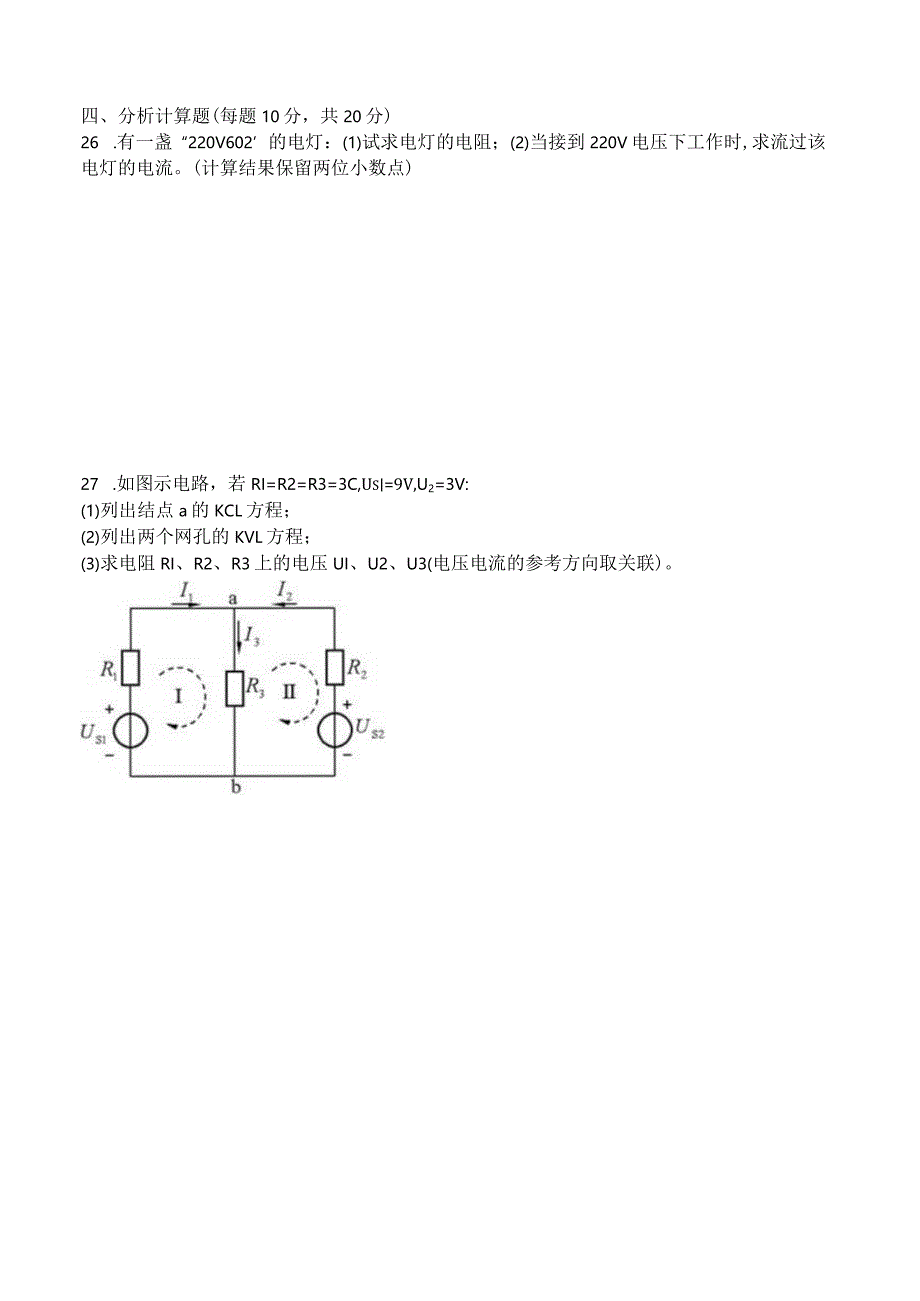

5、方程；(2)列出两个网孔的KVL方程；(3)求电阻RI、R2、R3上的电压UI、U2、U3(电压电流的参考方向取关联)。五、设计题（20分）28 .用与非门设计一个三人（A、B、C）表决电路。每人有一按键，如果赞同，按键，用1表示；如不赞同，不按键,用0表示。表决结果用指示灯表示，多数赞同,灯亮为1,反之灯不亮为0。要求：（1）列出真值表；（2）写出逻辑函数并化简；（3）画出组合逻辑电路图。考试试卷1答案一、单项选择题1.C2.D3.C4.D5.B6.A7.B8.C9.C10.D二、填空题（每空2分，共20分）IL最大值、角频率、初相角12.220V13.电压表、电流表14.147、9315.
6、耗能、储能三、判断题（判断正误，对的打错的打X。每题2分，共20分）16.17.18.19.X20.21.X22.23.24.X25.X四、计算题（每题10分，共20分）26 .解：（1）R=UB2由团P=团团220圈2田60图=806.67C（5分）/=中圆的=团60220团=0.27A（5分）27 .解：（1）KCL方程：由/01+团/田2团一团/团3团=0（2分）（2）KVL方程:对左边网孔：区的7豳自因+阕密3四第3团一团烟570=0（2分）对右边网孔：由一R打3由由/3由一团R由2近1图2由+US2扭=O（2分）团/团1团=53A,团/团2由=-1/34,团/团3团=4/34（2分）
7、（3）求三个电阻上的电压分别为：勿阳I氏5V,团U团2团=-31,匹阳3氏4V（2分）五、综合设计题（本题共1小题，共20分）28.解：（1）列出真值表：（6分）0000000001010011100101110写出逻辑函数：C=独7+A及7+aE+ABC（4分）化简成与非门式：F=ABC-ABC+ABC+ABC=ABBCAC（4分）（3）画逻辑电路图（6分）4B考试试卷2题目一二三四五六总分得分签名命题人：审核人：教务处：一、选择题（每题2分，共20分）1 .电位和电压相同之处是（）。A、定义相同B、方向一致C、单位相同D、都与参考点有关2 .视在功率的单位是（）。A、瓦B、乏C、焦耳D、伏
8、安3、已知交流电路中，某元件的阻抗与频率成反比，则该元件是（）oA、电阻B、电容C、电感D、电动势4 .十进制数100对应的二进制数为（）oA、1011110B、1100010C、1100100D、10001005 .数字电路中机器识别和常用的数制是（）。A、十进制B、八进制C、十六进制D、二进制6 .下列不属于组合逻辑电路器件的是（）。A、数据比较器B、触发器C、译码器D、全加器7 .下式中或门表达式为（）oA、Y=A+BB、Y=ABC、Y=XTbD、Y=AB8 .一只电阻两端加15V电压时，电流为3A；如果加18V电压，则电流为（）。A、IAB、3.6AC、6AD、15A9、如图，当开关合
9、上时，图中电压表的读数将（)oA、变大B、变小C、不变D、无法确定10 -3A -Q- 20V +10 .如右图电路中电压U为（）0A、 -50VB、 -IOVC、IOVD、50V二、填空题（每空2分，共20分）11 .电路有通路、三种工作状态。12 .正弦交流电的三要素分别为最大值、o13 .三相负载Y形连接时，线电压等于相电压的倍，线电流等于相电流的倍。14 .基本逻辑运算有:、和非运算。15 .有一数码100lOO11,作为自然二进制数时，它相当于十进制数,相当于十六进制数O三、判断题（判断正误，对的打错误的打X,并将其代号写在答题纸的相应位置。共10题，每小题2分，共20分）16 .若
10、电压的实际方向与参考方向相反，则电压值为负。（）17 .最简与或表达式是指在表达式中与项最少，且变量也最少。（）18 .电压是产生电流的根本原因，因此电路中有电压必有电流。（）19 .数字电路中采用十进制数。（）20 .所有的网孔都是回路。（）21 .两输入变量相同时输出为1,不同时输出为0,这种逻辑关系称为同或。（）22 .组合逻辑电路的输出只取决于输入信号的现态。（）23 .在三相四线制供电系统中，线电压指的是相线与相线之间的电压。（）24 .电压源和电流源等效变换，是对内电路等效，对外电路不等效。（）25 .IOA的直流电流和最大值等于IOA的交流电流分别通过阻值相同的电阻，在交流电流的
11、一个周期内，两个电阻的发热量一样大。（）四、分析计算题(每题20分，共40分)26 .分析如图所示组合逻辑电路：(1)写出逻辑表达式；(2)化简成最简与或式。27 .试用电源等效变换的方法，求图所示电路中的电流乙（要求有变换的过程图）试卷2答案一、单项选择题（每题2分，共20分）1.C2,B3.B4.C5.D6.B7.8.B9.C10.C二、填空题（在空白处填写正确答案。填错或未填者，该空不得分。每空2分，共20分）IL开路、短路12.角频率、初相角13.团团3团、114.与、或15.147、93三、判断题（判断正误，对的打错的打X。填错或未填者，该空不得分。每题2分，共20分）16.17.1
12、8.19.X20.21.22.23.24.X25.X四、计算题（每题20分，共40分）26 .：（1）K=而J2=fY3=AC（2）Y=YxY2Y3=ABBCAC=AB+BC+AC27 .解：（1）电源等效变换过程：（2）由欧姆定律可得：1=回15-况3+7+4团=0.5A考试试卷3题目一二三四/1.总分得分签名命题人：审核人：教务处：一、选择题（每题2分，共20分）1 .下列说法正确的是（）oA、电路中两点的电位很高，则其间电压也很大B、电路上两点的电位很低，则其间电压也很小C、电位随着参考点（零电位点）的选取不同而变化D、电位差随着参考点（零电位点）的选取不同而变化2 .稳压管的稳压区是工
13、作在（）状态。A、正向导通B、反向截止C、反向击穿D、放大3 .三极管由（）个PN结构成。A、1B、2C、3D、4-4 .视在功率的单位是（）A、瓦B、乏C、焦耳D、伏安5 .电路电流稳定时，以下电器元件中，哪个元件不能通过直流电（）oA、电阻B、二极管C、电感线圈D、电容6 .一个两输入端口的门电路，当输入为1和0时，输出不是1的门是（）。A、或非门B、或门C、与非门D、异或门7 .下列表达式中，正确的是（）0A、A+A=B、A+A=IC、AA=D、AA=I8 .组合逻辑电路是指由（）组合而成的电路。A、计数器B、全加器C、寄存器D、门电路9 .放大电路的电压放大倍数，其中负号代表（）A、放
14、大倍数小于零B、衰减C、跟随器D、反相放大10 .整流的目的是（）oA、将交流变为脉动直流B、将高频变为低频C、将正弦波变为方波D、将直流变为交流二、填空题（每空1分，共20分）11 .正弦交流电的三要素分别为、o12 .设u=311sin314tV,此时电压的最大值为V,有效值为Vo13 .使用电压表、电流表测量电路的电压、电流时，应并接于电路中，而应串接于电路中。14 .有一数码（I（X）I（X）11）2,它相当于十进制数,相当于十六进制数o15 .N型半导体中的多数载流子是,P型半导体中的多数载流子是o16 .三极管的三个工作状态是、和o17 .三相负载Y形连接时,线电压等于相电压的倍,线电流等于相电流的倍。18 .工作在线性区的理想集成运算放大器有两个重要理论，分别是、o19 .写出图中电路的逻辑函数表达式：（a）Y=,（b）Y=。三、判断题（判断正误，对的打错误的打X。
