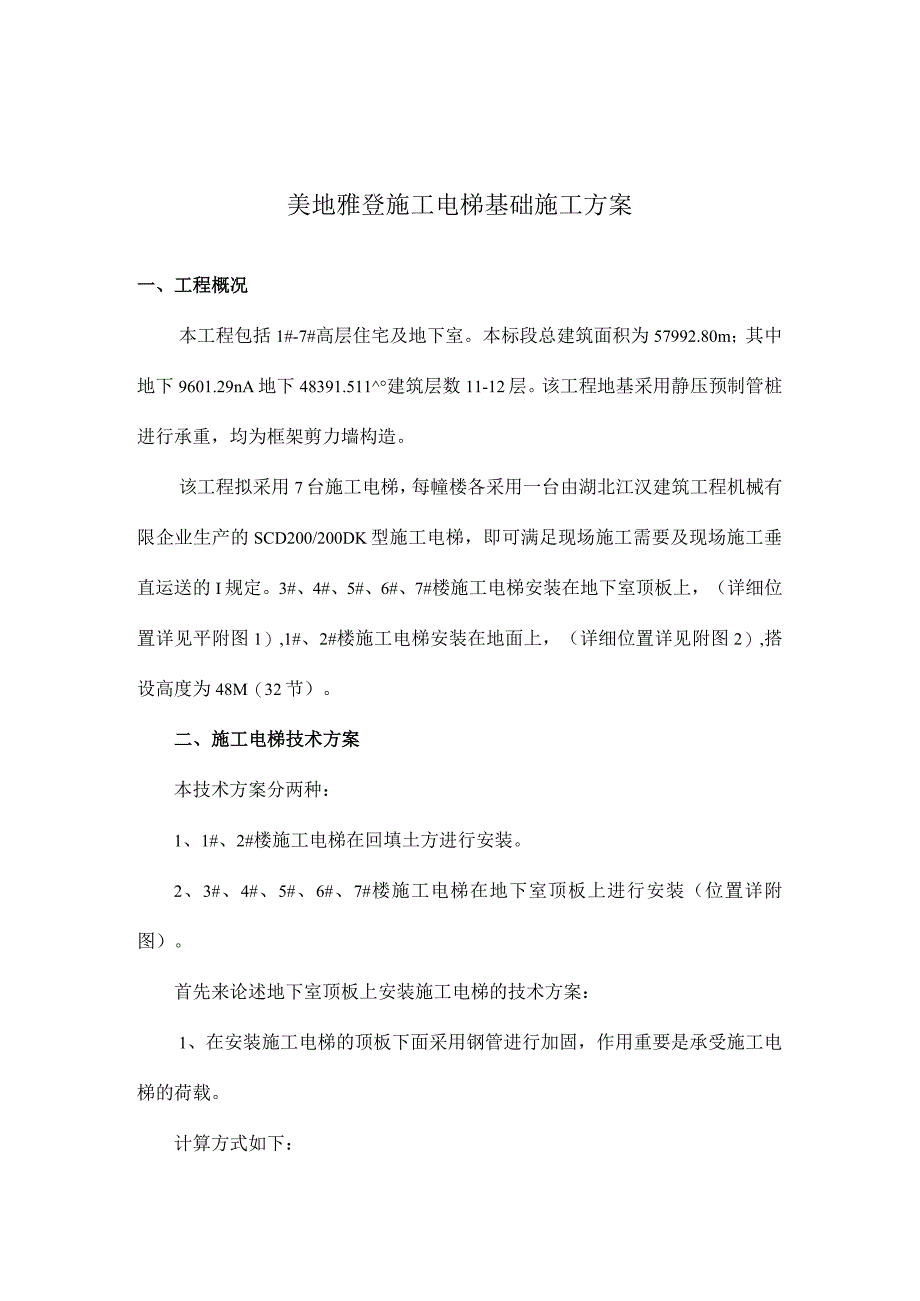

1、美地雅登施工电梯基础施工方案一、工程概况本工程包括1#-7#高层住宅及地下室。本标段总建筑面积为57992.80m;其中地下9601.29nA地下48391.511建筑层数11-12层。该工程地基采用静压预制管桩进行承重,均为框架剪力墙构造。该工程拟采用7台施工电梯,每幢楼各采用一台由湖北江汉建筑工程机械有限企业生产的SCD200/200DK型施工电梯,即可满足现场施工需要及现场施工垂直运送的I规定。3#、4#、5#、6#、7#楼施工电梯安装在地下室顶板上,(详细位置详见平附图1),1#、2#楼施工电梯安装在地面上,(详细位置详见附图2),搭设高度为48M(32节)。二、施工电梯技术方案本技术

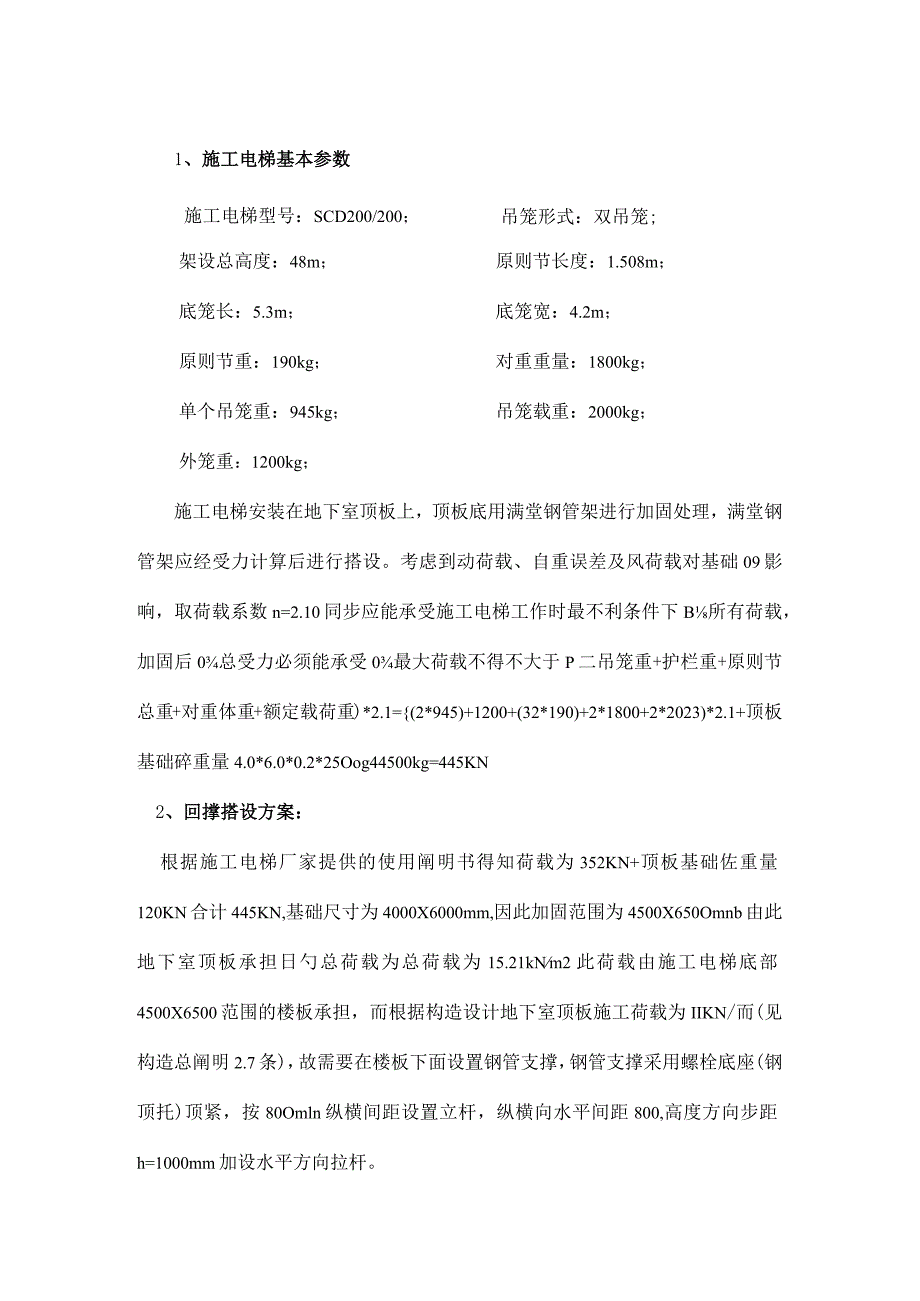

2、方案分两种:1、1#、2#楼施工电梯在回填土方进行安装。2、3#、4#、5#、6#、7#楼施工电梯在地下室顶板上进行安装(位置详附图)。首先来论述地下室顶板上安装施工电梯的技术方案:1、在安装施工电梯的顶板下面采用钢管进行加固,作用重要是承受施工电梯的荷载。计算方式如下:1、施工电梯基本参数施工电梯型号:SCD200/200;吊笼形式:双吊笼;架设总高度:48m;原则节长度:1.508m;底笼长:5.3m;底笼宽:4.2m;原则节重:190kg;对重重量:1800kg;单个吊笼重:945kg;吊笼载重:2000kg;外笼重:1200kg;施工电梯安装在地下室顶板上,顶板底用满堂钢管架进行加固处

3、理,满堂钢管架应经受力计算后进行搭设。考虑到动荷载、自重误差及风荷载对基础09影响,取荷载系数n=2.10同步应能承受施工电梯工作时最不利条件下B所有荷载,加固后0总受力必须能承受0最大荷载不得不大于P二吊笼重+护栏重+原则节总重+对重体重+额定载荷重)*2.1=(2*945)+1200+(32*190)+2*1800+2*2023)*2.1+顶板基础碎重量4.0*6.0*0.2*25Oog44500kg=445KN2、回撑搭设方案:根据施工电梯厂家提供的使用阐明书得知荷载为352KN+顶板基础佐重量120KN合计445KN,基础尺寸为4000X6000mm,因此加固范围为4500X650Om

4、nb由此地下室顶板承担日勺总荷载为总荷载为15.21kNm2此荷载由施工电梯底部4500X6500范围的楼板承担,而根据构造设计地下室顶板施工荷载为IIKN/而(见构造总阐明2.7条),故需要在楼板下面设置钢管支撑,钢管支撑采用螺栓底座(钢顶托)顶紧,按80Omln纵横间距设置立杆,纵横向水平间距800,高度方向步距h=1000mm加设水平方向拉杆。3、地下室顶板支撑架计算书:3.1计算根据:钢管脚手架的计算参照建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2023)建筑地基基础设计规范(GB50007-2023).建筑构造荷载规范(GB50009-2023)、钢构造设计规范(GB500

5、17-2023)等规范。扣件式钢管模板高支撑架设计和使用安全3. 2设计选型:地下室顶板在37#楼施工电梯基础底部采用钢管脚手架回撑的方式以保证板使用安全。钢管脚手架间距纵横为800X80Omnb步距为IoOomm,45mmX95三方木,钢管顶托顶紧。考虑到地下室顶板B使用安全,将施工电梯位置0最大荷载放大至25.0kN/ii?进行验算。地下室支撑反顶立面图地下室支撑反顶平面图3. 3、计算书;A.基本参数立柱横向间距或排距L(In):0.800,脚手架步距h(m):1.00;立杆纵向间距h(1):0800,脚手架搭设高度H(In):3.80;立杆上端伸出至模板支撑点的长度a(m):0.10,

6、平台底钢管间距离(mm):800.00;钢管类型(mm):48X3.5(考虑到钢管的锈蚀等原因,计算时采用中48X3.0)连接方式:顶托支撑,扣件抗滑承载力系数:0.80;B.荷载参数材料堆放最大荷载(kN/#):25.OOo-顶板荷载IL000=14.000;施工均布荷载原则值(kN,):1.000;4、纵向支撑钢管计算:纵向钢管按照均布荷载下持续梁计算,截面力学参数为截面抵御矩W=5.08cm3;截面惯性矩I=12.19cm,;Qiq三1I1LLUHU1111Jr11i4. 纵向钢管计算简图5. 1.荷载的计算:堆放材料B自重线荷载(kNm):q12=14.000X0.800=11.200

7、kN/m;活荷载为施工荷载原则值(kNm):p1=1.000X0.800=0.800kNm4. 2.强度计算:最大弯矩考虑为三跨持续梁均布荷载作用下0弯矩。最大弯矩考虑为静荷载与活荷载B计算值最不利分派B弯矩和;最大弯矩计算公式如下:ML=-0.102-0.11772最大支座力计算公式如下:N=LIqII+1.2g2Z均布恒载:q1=1.2q12=1.2X11.200=13.44kN/m;均布活载:q2=1.4X0.800=1.12kNm;最大弯距MmaX=0.1X13.44kN/mX0.8002+0.117X1.12X0.8002=0.944kN.m;最大支座力N=L113.44X0.800

8、+1.21.120.800=12.902kN;截面应力。=0.944106/(5080.0)=185.826N/mm2;纵向钢管的计算强度185.826Nmm2不大于205.000N/mm;满足规定!4.3.挠度计算:最大挠度考虑为三跨持续梁均布荷载作用下B挠度;计算公式如下:=0,677回一+0.990红一loos;Ioo9均布恒载:q=11.2kN/m;均布活载:P=0.80kN/m;366mmV=(0.67711.20+0.9900.800)800.07(1002.06010.0)=1.纵向钢管的最大挠度不大于800.OOO/250与10,满足规定!5、横向支撑钢管计算:支撑钢管按照集中

9、荷载作用下的三跨持续梁计算;支撑钢管计算简图0.001支撑钢管计算弯矩图(kN.m)支撑钢管计算变形图(kN.m)0.0040.0IaoO40.0030C5Qo(HQ师而j支撑钢管计算剪力图(kN)最大弯矩Nu=0.001kN.m;最大变形vnax=0.000mm;最大支座力Qmix=10.973kN;截面应力O=0.216Nmm2;横向钢管的计算强度不大于205.000N/mm;满足规定!支撑钢管的最大挠度不大于400.OOo/150与10mm,满足规定!6、扣件抗滑移的计算:按照建筑施工扣件式钢管脚手架安全技术规范培训讲座刘群主编,P96页,双扣件承载力设计值取16.OOkN,按照扣件抗滑

10、承载力系数0.80,该工程实际的旋转双扣件承载力取值为12.80kNoRRc其中Rc-扣件抗滑承载力设计值,取12.80kN;纵向或横向水平杆传给立杆B竖向作用力设计值R=10.973kN;R12.80kN,因此双扣件抗滑承载力的设计计算满足规定!7、立杆的稳定性计算:立杆的稳定性计算公式:b=察力翻其中N-立杆0轴心压力设计值(kN):N=10.758kN;。一一轴心受压立杆的稳定系数,由长细比Li查表得到;i计算立杆的I截面回转半径(Cm):i=1.58cm;A立杆净截面面积(Cm2):A-4.89cm2;W立杆净截面模量(抵御矩)(c113):W=5.08cm3;。钢管立杆抗压强度计算值

11、(Nmm2);f一一钢管立杆抗压强度设计值:f=205.00N/mm2;1.o计算长度(In);假如完全参照扣件式规范,由公式(1)或(2)计算Io=k,uh(1)Io=(h+2a)(2)k1一一计算长度附加系数,取值为1.185;u一计算长度系数,参照扣件式规范表;U=1.700;a立杆上端伸出顶层横杆中心线至模板支撑点的长度;a=0.100m;公式(DB计算成果:立杆计算长度Lo=k1uh=1.1851.7001.000=2.015m;1.o/i=2023.500/15.800=128.000;由长细比lo/i的成果查表得到轴心受压立杆的稳定系数6二0.406;钢管立杆受压强度计算值;。=

12、10757.660/(0.406489.000)=54.185N/mm2;立杆稳定性计算。=54.185不大于f=205.OOO满足规定!公式0计算成果:1.o/i=1200.000/15.800=76.000;由长细比lo/i的成果查表得到轴心受压立杆的稳定系数。=0.744;钢管立杆受压强度计算值;。=10757.660/(0.744489.000)=29.569Nmm2;立杆稳定性计算。=29.569不大于f=205.OOO满足规定!假如考虑到高支撑架0安全原因,合适由公式(3)计算Io=k1k2(h+2a)(3)k2-计算长度附加系数,按照表2取值LOO4;公式(3)的计算成果:1.o

13、/i=1427.688/15.800=90.000;由长细比lo/iB成果查表得到轴心受压立杆B稳定系数0.661;钢管立杆受压强度计算值;。=10757.660/(0.661489.000)=33.282Nmmj;立杆稳定性计算。二33.282不大于f=205.OOo满足规定!8:地下室顶板梁板配筋及挠度验算;37#施工电梯安装在地下室顶板上,3#施工电梯为最不利原因。故以3#施工电梯所安装B地下室顶板位置进行验算。以梁KLY5为例、400*800*8000、支座筋7。25;4O25通长;底筋8。25;G4。16;C10100200.iC30;3级钢。保护层厚度4MM;材料设计强度Fcm-1

14、4.3Nm2;Fy=Fy-360Nm;恒荷载系数取1.2;活荷载系数取1.3;活荷载q=6KN.m(1)跨中最大弯距M=l8ql2=l8*(80.81*1.2+6*1.3)*8*8=838.176kn.(2)梁的J配筋计算M%Zs=838.176*107(14.3*400*760*760)=0.254=0.299s=0.851As=838.176*106(0.851*360*760*)=3599.89m2梁配筋Asl=3926.93mm22As=3599.89mm2满足规定梁最大挠度计算:Vmax=5ql4(384*E*I)Q为均布线荷载原则值80.81*1.2+6*1.3=104.77KN.ME为钢的弹性模量E=2.05*105N11i11i2I为钢的截面惯性1=12.19cm4VmaX=5*104.77*106*8/(384*2.05*105*)=0.23mm梁最大挠度不大于8000.000/250与10,满足规定!(3)顶板配筋计算属于轴心受压,在承台底部两个方向0弯矩:1、板参数板混凝土强度等级:C30;板长向钢筋双层:,12150;板短向钢筋双层:,12150;板长L=16m板宽B=8m板厚h: 0. 3 m;钢材型号:HPB235;
