《盈速粒隔热保温涂料应用技术规程.docx》由会员分享，可在线阅读，更多相关《盈速粒隔热保温涂料应用技术规程.docx（23页珍藏版）》请在第壹文秘上搜索。

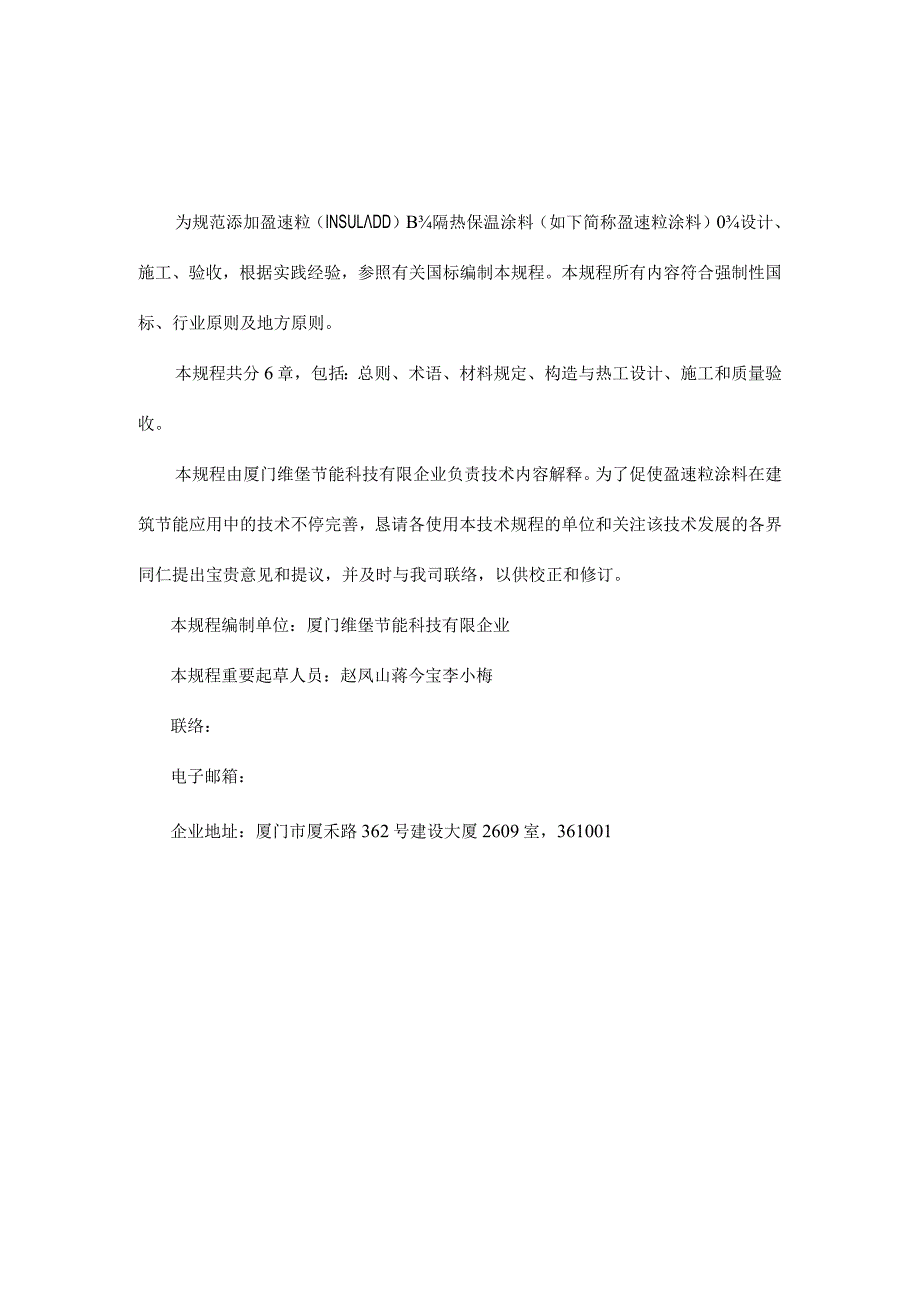

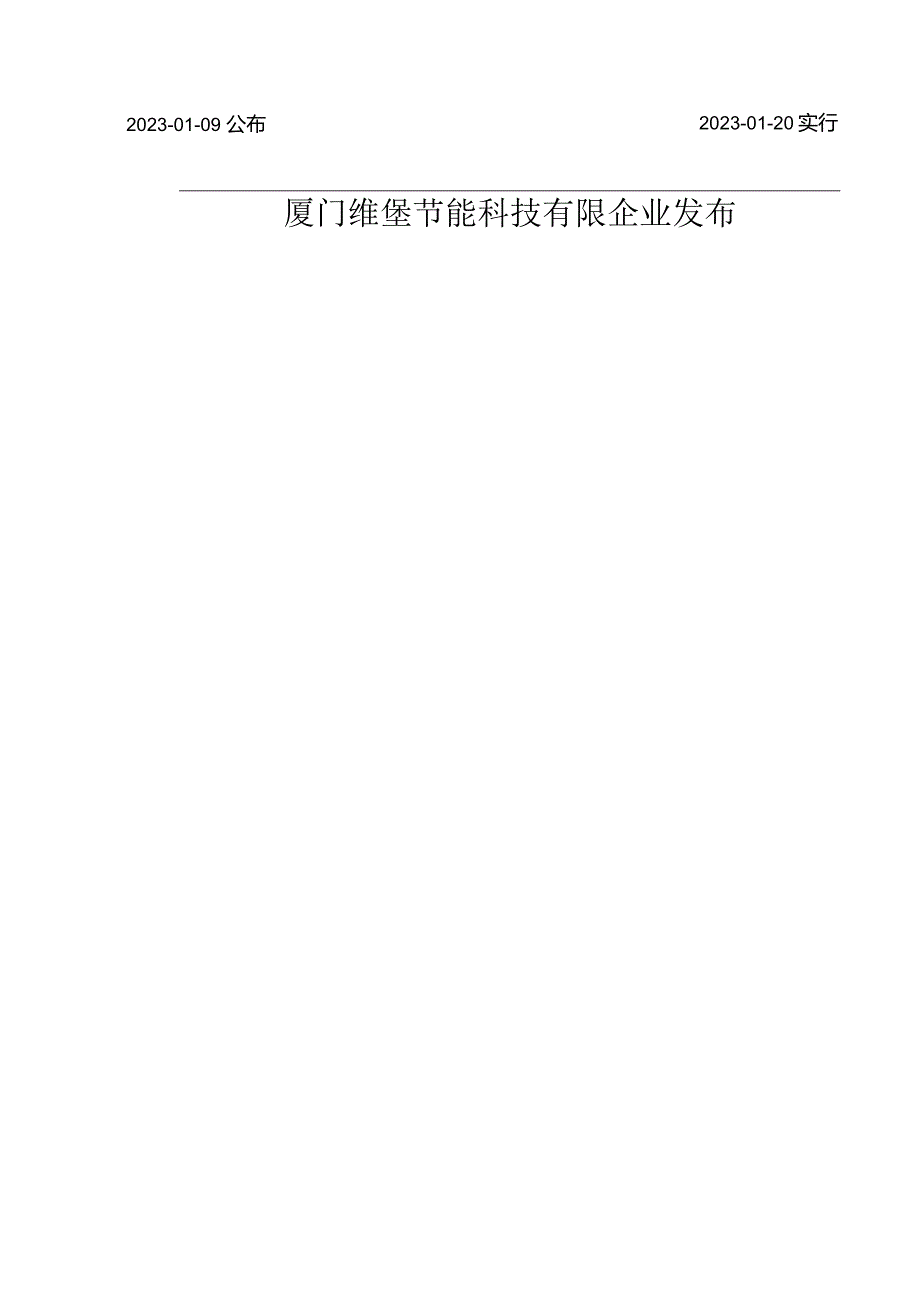

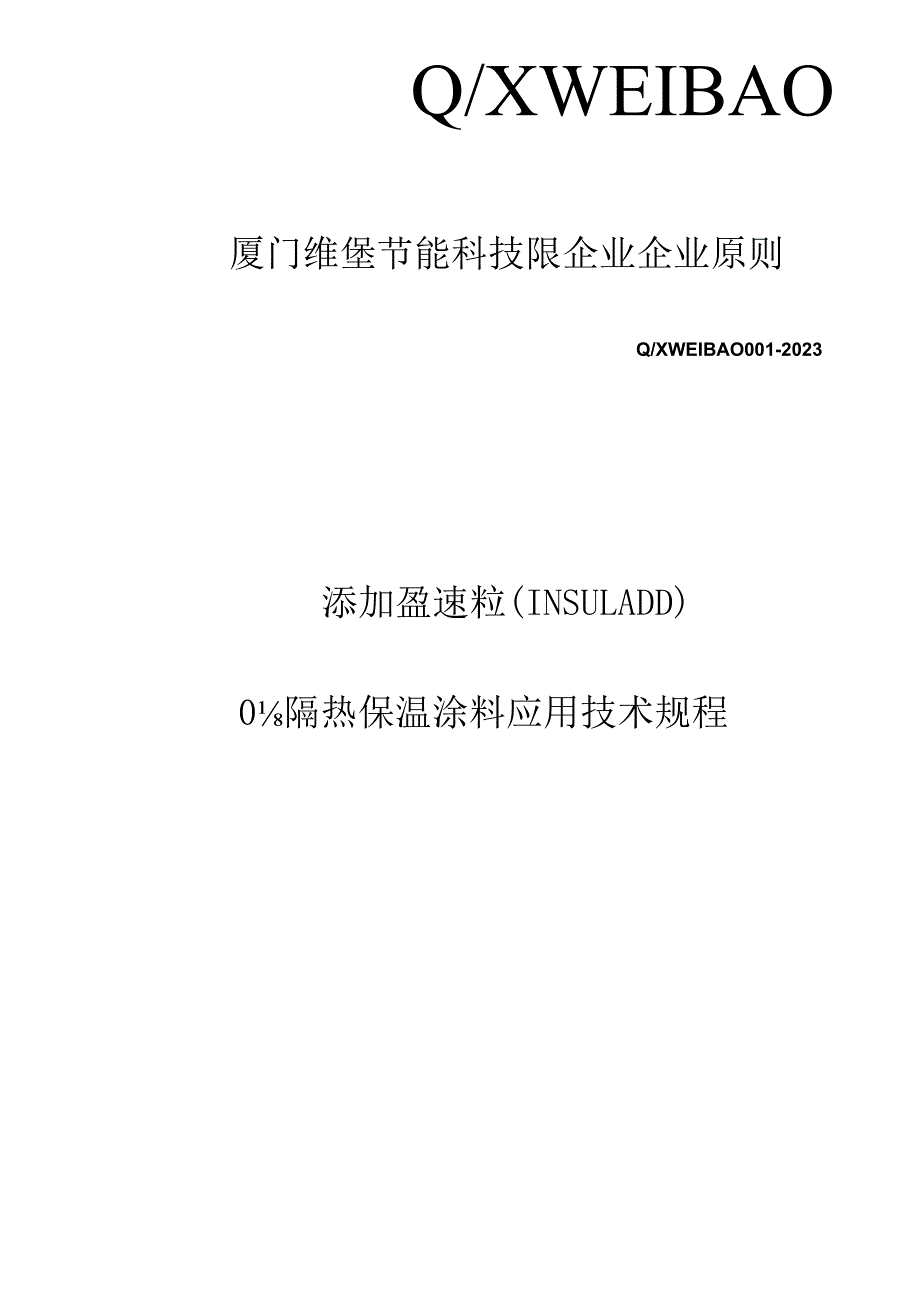

1、Q/XWEIBAO厦门维堡节能科技限企业企业原则Q/XWEIBAO001-2023添加盈速粒(INSULADD)0隔热保温涂料应用技术规程2023-01-09 公布2023-01-20实行厦门维堡节能科技有限企业发布为规范添加盈速粒（insuldd）B隔热保温涂料（如下简称盈速粒涂料）0设计、施工、验收，根据实践经验，参照有关国标编制本规程。本规程所有内容符合强制性国标、行业原则及地方原则。本规程共分6章，包括：总则、术语、材料规定、构造与热工设计、施工和质量验收。本规程由厦门维堡节能科技有限企业负责技术内容解释。为了促使盈速粒涂料在建筑节能应用中的技术不停完善，恳请各使用本技术规程的单位和关
2、注该技术发展的各界同仁提出宝贵意见和提议，并及时与我司联络，以供校正和修订。本规程编制单位：厦门维堡节能科技有限企业本规程重要起草人员：赵凤山蒋今宝李小梅联络：电子邮箱：企业地址：厦门市厦禾路362号建设大厦2609室，361001目次1总则12术语23原材料规定34产品性能规定45构造与热工设计75.1 构造75.2 热工设计86施工96.1 一般规定96.2 饰面层施工96.3 成品保护117工程质量验收127.1 一般规定127.2 主控项目127.3 一般项目13本规程用词阐明1415附录A：引用原则1、总则1.0.1为规范添加盈速粒时隔热保温涂料工程技术应用，保证工程质量及节能效果，
3、做到技术先进、安全可靠、经济合理，特编制本规程。1.0.2本规程合用于夏热冬暖、夏热冬冷地区新建、扩建及改建建筑使用盈速粒涂料的墙体和不上人屋面保温隔热工程的设计、施工和验收。1.0.3采用盈速粒涂料H勺外墙和屋面H勺施工及验收，除应执行本规程外，还应符合国家、行业及福建省现行的有关原则、规范的规定。2、术语盈速粒（INSULADD）盈速粒是一种通过级配的粒径45150mH勺中空陶瓷颗粒，具有高反射率、高辐射率、低导热系数、低蓄热系数等热工性能。呈白色干粉末状，具有无毒、无气味、耐高温（熔点在1750C左右）、耐腐蚀、耐酸碱、防潮、高强度（抗压强度高28MPa）等特点。盈速粒（INSULADD
4、）涂料按照重量比1：9於J比例规定添加了盈速粒（INSULADD）的建筑外墙隔热保温涂料。盈速粒（INSULADD）与涂料的配比为1：9,即Ikg盈速粒（INSULADD）配9kg涂料。盈速粒可添加在溶剂型外墙涂料、合成树脂乳液外墙涂料、外墙无机涂料等外墙涂料中，不影响涂料自身的性能。3、原材料规定3. 0.1与盈速粒结合使用的建筑外墙涂料性能应符合GB/T9755合成树脂乳液外墙涂料、GB/T9757溶剂型外墙涂料、JG/T26外墙无机建筑涂料等国家现行原则。盈速粒产品规定1盈速粒应包装严密，并注明名称、生产厂家、地址、产品名称、生产日期和使用有效期。2运送过程中应防止雨淋；产品包装应完好无
5、损。产品贮存时应保证通风、干燥。4、产品性能规定4. 0.1盈速粒涂料性能除应符合对应国家、行业和地方原则外，还应符合表4.0.1-1,表5. 0,1-2表4.0.l-3fl规定。表4.0.1-1盈速粒涂料（合成树脂乳液）性能指标项目技术指标试验措施太阳光反射比白色:Pss20.80浅色(1)：ps20.50建筑反射隔热涂料JG/T235-2023建筑用反射隔热涂料GB/T25261半球发射率20.83建筑用反射隔热涂料GB/T25261建筑反射隔热涂料JG/T235-2023航天器热控涂层试验措施第3部分:发射率测试GJB2502.32023隔热温差，210建筑反射隔热涂料JC/T235隔热
6、温差衰减（白色），C12容器中状态.搅拌后无硬块、凝聚，呈均匀状态合成树脂乳液外墙涂料GB/T9755施工性涂刷二道无障碍涂膜外观无针孔、流挂，涂膜均匀对比率20.93干燥时间（表干），h2耐碱性48h无异常耐酸性(2%H2SOj)96h无异常合成树脂乳液外墙涂料GB/T9755耐水性（96h）无异常合成树脂乳液外墙涂料GB/T9755低温稳定性无硬块、凝聚及分离合成树脂乳液外墙涂料GB/T9755涂层耐温变性（5次循环）无异常合成树脂乳液外墙涂料GB/T9755耐洗刷性，次22023耐沾污性（白色或浅色），%15不透水性0.3Mpa,30min不透水建筑防水涂料试验措施GB/T16777水蒸
7、汽透湿率2,g/(msPa)28.0X10-2拉伸性能拉伸强度,Mpa21.0断裂伸长率，%2100耐人工气候老化性（250h）外观不起泡、不剥落、无裂纹合成树脂乳液外墙涂料GB/T9755粉化，级1变色（白色或浅色），级2注：（1）浅色是指以白色涂料为重要成分，添加适量色浆后配制成H勺浅色涂料形成於I涂膜所展现的浅颜色，按中国颜色体系GB/T15608-1995规定执行。表4.0.1-2盈速粒涂料（溶剂型）性能指标项目技术指标试验措施优等品一等品合格品太阳光反射比白色:P/20.80浅色(1)：psO.50建筑反射隔热涂料JG/T235-2023建筑用反射隔热涂料GB/T25261半球发射率
8、20.83建筑用反射隔热涂料GB/T25261建筑反射隔热涂料JG/T235-2023航天器热控涂层试验措施第3部分：发射率测试GJB2502.32023容器中状态无硬块，搅拌后呈均匀状态GB/T9757溶剂型外墙涂料施工性刷涂二道无障碍干燥时间（表干），h2涂膜外观正常对比率（白色和浅色1）20.93N0.9020.87耐水性（96h）无异常耐碱性（48h）无异常耐洗刷性，次250002300022023耐人工气候老化性白色和浅色100Oh不起泡、不剥落、无裂纹500h不起泡、不剥落、无裂纹300h不起泡、不剥落、无裂纹粉化，级1变色，级2事（他色约定耐沾污性（白色和浅色I）,%101O15
9、涂层耐温变性（5次循环）无异常1浅色是指以白色涂料为重要成分，添加适量色浆后配制成H勺浅色涂料形成的涂膜所展现的浅颜色，按GB/TI5608-I995中规定明度值为6一9之间（三刺激值中的Yd65231.26）0表4.0.1-3盈速粒涂料（无机外墙）性能指标项目技术指标试验措施太阳光反射比白色:Pss20.80浅色(1)：Ps20.50建筑反射隔热涂料JG/T235-2023建筑用反射隔热涂料GB/T25261半球发射率20.83建筑用反射隔热涂料GB/T25261建筑反射隔热涂料JG/T235-2023航天器热控涂层试验措施第3部分:发射率测试GJB2502.32023容器中状态搅拌后无硬块
10、，呈均匀状态JG/T26外墙无机建筑涂料施工性刷涂二道无障碍涂膜外观正常对比率（白色和浅色I）0.95热贮存稳定性（3Od）无结块、凝聚、霉变现象低温贮存稳定性（3次）无结块、凝聚现象干燥时间（表干），h2耐水性（168h）无起泡、裂纹、剥落，容许轻微掉粉耐碱性（168h）无起泡、裂纹、剥落，容许轻微掉粉耐温变性（10次）无起泡、裂纹、剥落，容许轻微掉粉耐洗刷性，次21000耐沾污性，%I类2011类15耐人工老化性（白色和浅色|）I类(800h)无起泡、裂纹、剥落粉化Wl级，变色W2级H类(50Oh)无起泡、裂纹、剥落粉化Wl级，变色W2级1浅色是指以白色涂料为重要成分，添加适量色浆后配制成
11、的浅色涂料形成的涂膜所展现H勺浅颜色，按GBfT15608-1995中规定明度值为6-9之间（三刺激值中的丫加531.26）。5、构造与热工设计5.1构造5.1.1采用盈速粒涂料构造的围护构造,重质或轻质外墙面应做水泥砂浆找平层，当有防水规定时，还应做防水砂浆层，砂浆层强度等级均应2M5。6. 1.2屋面采用盈速粒涂料时，应为非上人坡屋面。7. 1.3建筑围护构造反射隔热构造见图5.1.3(c)e)(d)图5.1.3建筑围护构造反射隔热构造（a）重质或轻质外墙；（b）金属外墙；（C）重质或轻质非上人坡屋面；（d）金属非上人坡屋面；（e）重质或轻质非上人平屋面基层；2-水泥砂浆找平层和防水砂浆层
12、；3-盈速粒涂料饰面层5.1.5基层技术规定：1基层应牢固，无开裂、掉粉、起砂、空鼓、剥离和爆裂点等；2基层表面应洁净，无浮浆、霉点、析出盐类等杂物；3基层的含水率不应不小于10%4金属表面应洁净、无油污、锈蚀、粉尘等。5.1.6盈速粒涂料饰面层技术规定：1饰面层由柔性腻子、底涂和面涂构成。2面涂为盈速粒涂料,其性能应符合本规程表的I规定；盈速粒涂料使用的底漆性能指标应符合JG/T210建筑内外墙用底漆原则的规定；盈速粒涂料使用的柔性腻子的性能指标应符合JG/T157建筑外墙用腻子原则的规定。3面涂的湿膜厚度不应低于0.12mm。5.1.7如建筑外墙已粘贴面砖，需要采用盈速粒涂料进行节能改造时
13、，应做保证有良好粘附性能的界面层，再进行盈速粒涂料饰面层的施工。5.2热工设计5.2.1 盈速粒涂料外墙H勺热工性能设计应符合现行国家、行业和地方建筑节能设计原则的规定。5.2.2 宜在建筑物重质围护构造口勺东、西外墙及屋面，轻质围护构造和金属围护构造的各朝向外墙及屋面应用盈速粒涂料，并宜选择白色或浅色。5.2.3 对采用盈速粒涂料作外饰面的外墙或屋顶，计算其传热系数或热阻时，不得附加涂料饰面的当量热阻。当需要采用公共建筑节能设计原则GB50189In权衡判断法或夏热冬暖地区居住建筑节能设计原则JGJ75对比评估法进建筑节能设计计算时，应取涂料饰面通过污染修正后的太阳辐射吸取系数进行建筑能耗指
14、标计算。在进行盈速粒的节能设计计算时，可采用天正、PKPM、清华斯维尔节能设计计算软件。5.2.4 2.4按民用建筑热工设计规范GB50176的规定，在房间自然通风状况下，屋顶和东、西外墙打勺内表面最高温度，应满足下式规定：i.maxWto.max（5.2.4）式中Lmax一围护构造内表面最高温度（），用谐波法或数值法计算；te.max夏季室外计算温度最高值（C）,应符合表524的规定。对采用盈速粒涂料作外饰面的屋顶、东外墙、西外墙，在计算其ZgX时，应取涂料饰面通过污染修正后的太阳辐射吸取系数参与计算，不得取涂料饰面的当量热阻参与计算。5.2.5 节能、隔热设计计算时，反射隔热涂料饰面的太阳辐射吸取系数取值应采用污染修正系数进行修正，污染修正系数应按式5.2.51计算，污染修正后的太阳辐射吸取系数按式5.2.52计算。-0.6241=11.384（P100）（5.2.5-1）P,=P.a（5.2.5-2）式中P一一
