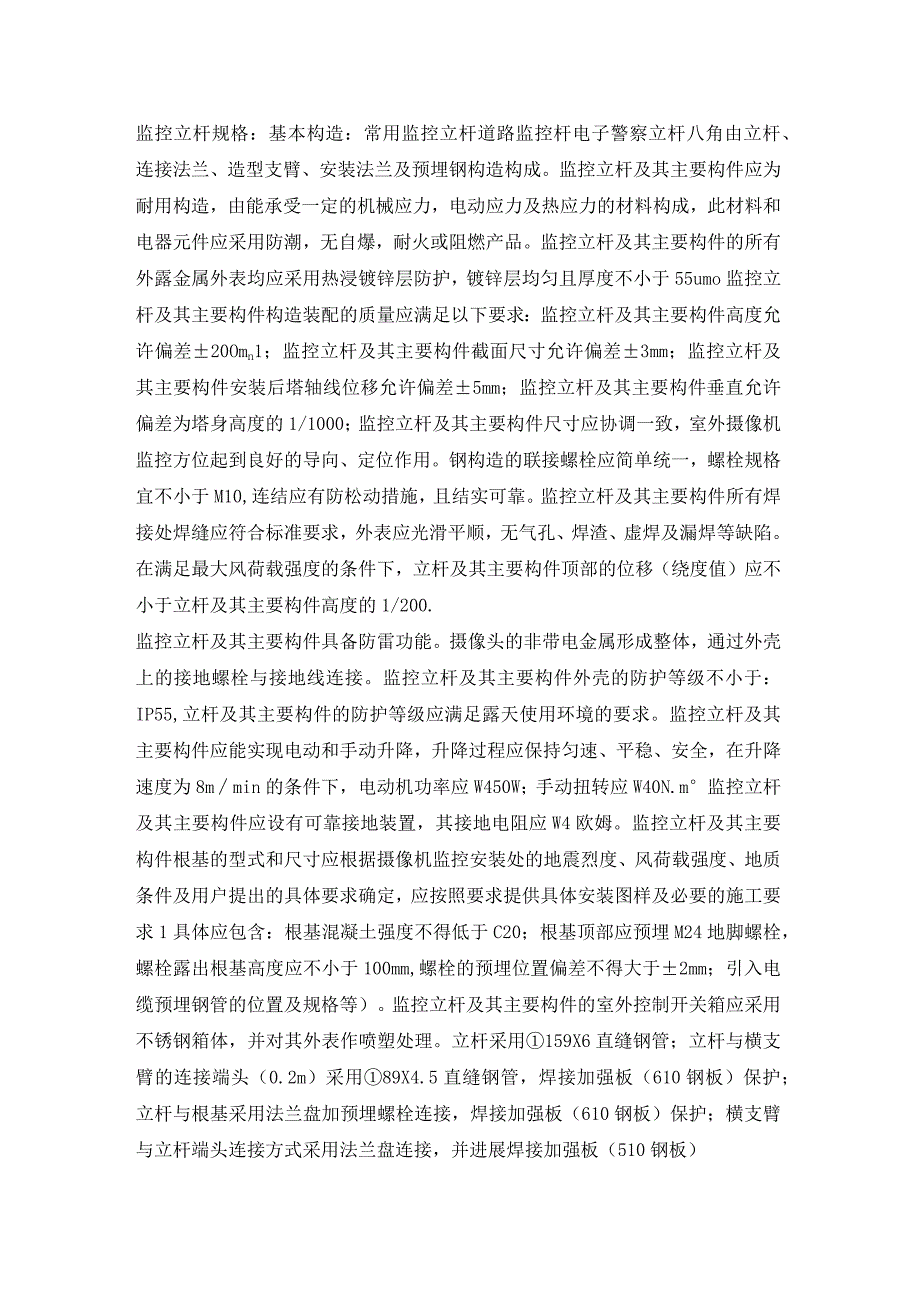

1、监控立杆规格：基本构造：常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢构造构成。监控立杆及其主要构件应为耐用构造，由能承受一定的机械应力，电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品。监控立杆及其主要构件的所有外露金属外表均应采用热浸镀锌层防护，镀锌层均匀且厚度不小于55umo监控立杆及其主要构件构造装配的质量应满足以下要求：监控立杆及其主要构件高度允许偏差20Omn1；监控立杆及其主要构件截面尺寸允许偏差3mm；监控立杆及其主要构件安装后塔轴线位移允许偏差5mm；监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000；监
2、控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。钢构造的联接螺栓应简单统一，螺栓规格宜不小于M10,连结应有防松动措施，且结实可靠。监控立杆及其主要构件所有焊接处焊缝应符合标准要求，外表应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200.监控立杆及其主要构件具备防雷功能。摄像头的非带电金属形成整体，通过外壳上的接地螺栓与接地线连接。监控立杆及其主要构件外壳的防护等级不小于：IP55,立杆及其主要构件的防护等级应满足露天使用环境的要求。监控立杆及其主要构件应能实现电动
3、和手动升降，升降过程应保持匀速、平稳、安全，在升降速度为8mmin的条件下，电动机功率应W450W；手动扭转应W40N.m监控立杆及其主要构件应设有可靠接地装置，其接地电阻应W4欧姆。监控立杆及其主要构件根基的型式和尺寸应根据摄像机监控安装处的地震烈度、风荷载强度、地质条件及用户提出的具体要求确定，应按照要求提供具体安装图样及必要的施工要求1具体应包含：根基混凝土强度不得低于C20；根基顶部应预埋M24地脚螺栓，螺栓露出根基高度应不小于100mm,螺栓的预埋位置偏差不得大于2mm；引入电缆预埋钢管的位置及规格等）。监控立杆及其主要构件的室外控制开关箱应采用不锈钢箱体，并对其外表作喷塑处理。立杆

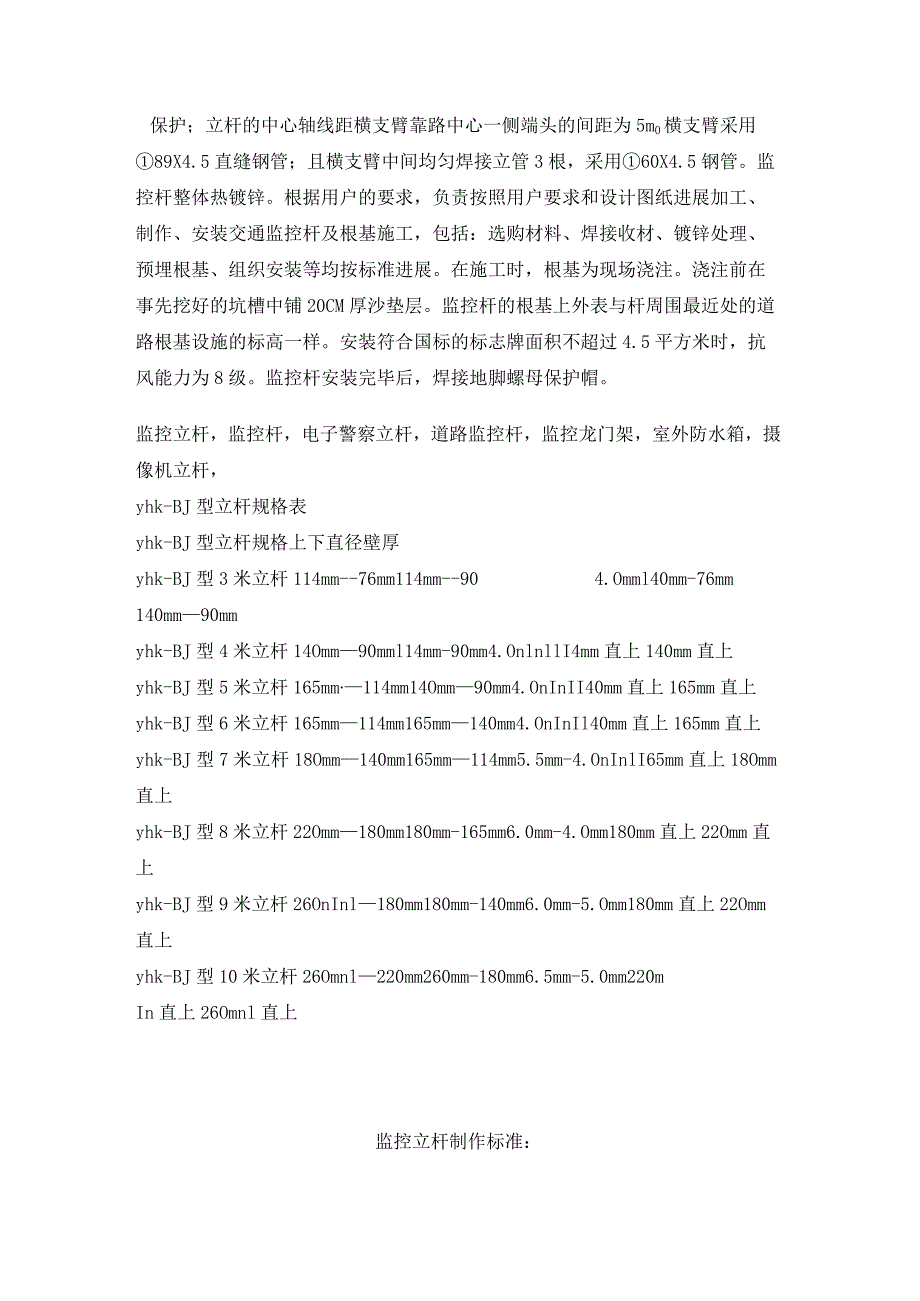

4、采用159X6直缝钢管；立杆与横支臂的连接端头（0.2m）采用89X4.5直缝钢管，焊接加强板（610钢板）保护；立杆与根基采用法兰盘加预埋螺栓连接，焊接加强板（610钢板）保护；横支臂与立杆端头连接方式采用法兰盘连接，并进展焊接加强板（510钢板）保护；立杆的中心轴线距横支臂靠路中心一侧端头的间距为5m0横支臂采用89X4.5直缝钢管；且横支臂中间均匀焊接立管3根，采用60X4.5钢管。监控杆整体热镀锌。根据用户的要求，负责按照用户要求和设计图纸进展加工、制作、安装交通监控杆及根基施工，包括：选购材料、焊接收材、镀锌处理、预埋根基、组织安装等均按标准进展。在施工时，根基为现场浇注。浇注前在事
5、先挖好的坑槽中铺20CM厚沙垫层。监控杆的根基上外表与杆周围最近处的道路根基设施的标高一样。安装符合国标的标志牌面积不超过4.5平方米时，抗风能力为8级。监控杆安装完毕后，焊接地脚螺母保护帽。监控立杆，监控杆，电子警察立杆，道路监控杆，监控龙门架，室外防水箱，摄像机立杆，yhk-BJ型立杆规格表yhk-BJ型立杆规格上下直径壁厚yhk-BJ型3米立杆114mm-76mm114mm-904.Omml40mm-76mm140mm90mmyhk-BJ型4米立杆14Omm90mml14mm-90mm4.OnlnllI4mm直上140mm直上yhk-BJ型5米立杆165mm114mm14Omm90mm4
6、.OnInII40mm直上165mm直上yhk-BJ型6米立杆165mm114mm165mm140mm4.OnInIl40mm直上165mm直上yhk-BJ型7米立杆18Omm140mm165mm114mm5.5mm-4.OnInlI65mm直上18Omm直上yhk-BJ型8米立杆22Omm180mm180mm-165mm6.0mm-4.Omm180mm直上22Omm直上yhk-BJ型9米立杆26OnInl180mm180mm-140mm6.0mm-5.Omm180mm直上22Omm直上yhk-BJ型10米立杆26Omnl220mm260mm-180mm6.5mm-5.0mm220mIn直上2

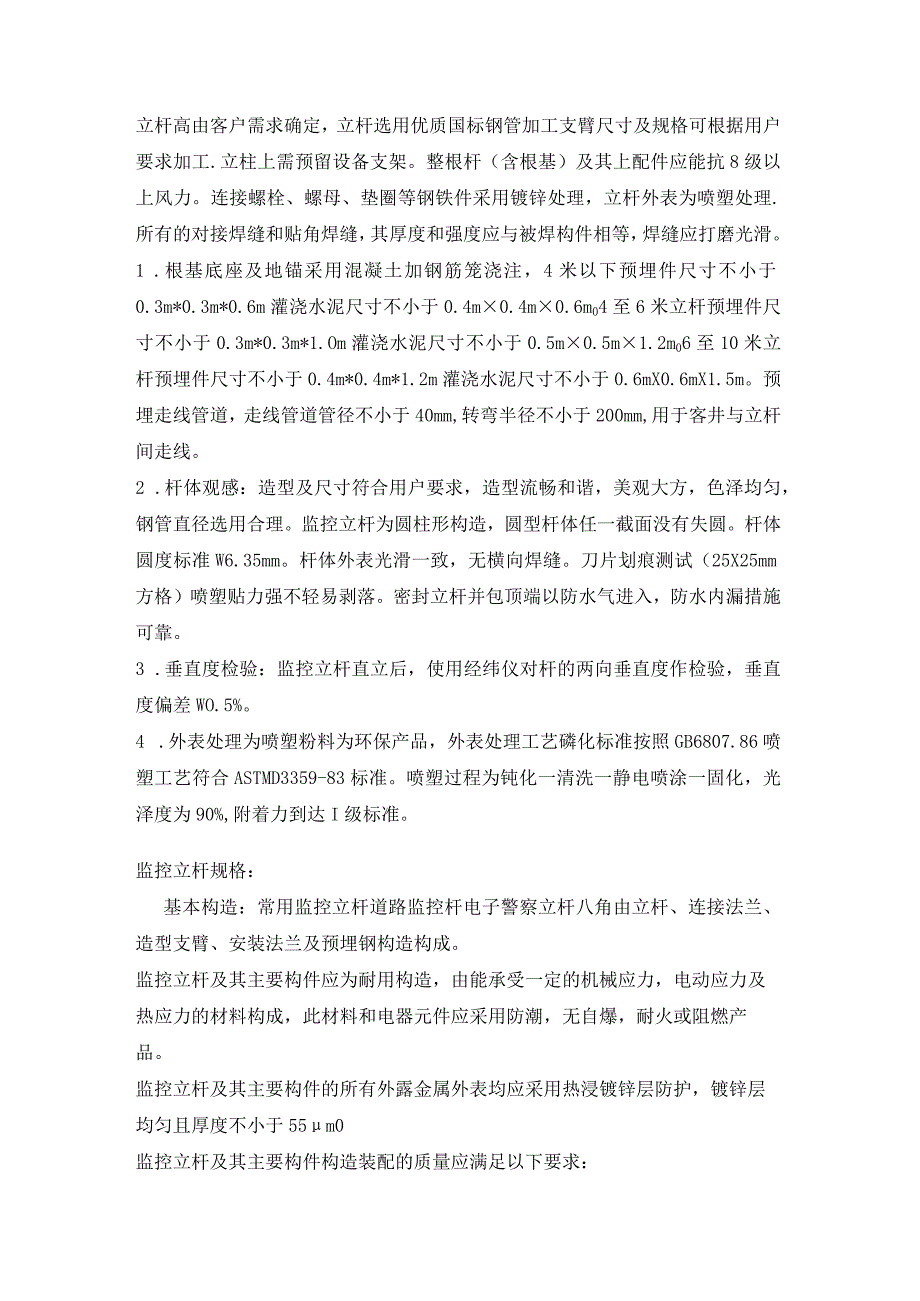

7、6Omnl直上监控立杆制作标准：立杆高由客户需求确定，立杆选用优质国标钢管加工支臂尺寸及规格可根据用户要求加工.立柱上需预留设备支架。整根杆（含根基）及其上配件应能抗8级以上风力。连接螺栓、螺母、垫圈等钢铁件采用镀锌处理，立杆外表为喷塑处理.所有的对接焊缝和贴角焊缝，其厚度和强度应与被焊构件相等，焊缝应打磨光滑。1 .根基底座及地锚采用混凝土加钢筋笼浇注，4米以下预埋件尺寸不小于0.3m*0.3m*0.6m灌浇水泥尺寸不小于0.4m0.4m0.6m04至6米立杆预埋件尺寸不小于0.3m*0.3m*1.Om灌浇水泥尺寸不小于0.5m0.5m1.2m06至10米立杆预埋件尺寸不小于0.4m*0.4
8、m*1.2m灌浇水泥尺寸不小于0.6mX0.6mX1.5m。预埋走线管道，走线管道管径不小于40mm,转弯半径不小于200mm,用于客井与立杆间走线。2 .杆体观感：造型及尺寸符合用户要求，造型流畅和谐，美观大方，色泽均匀，钢管直径选用合理。监控立杆为圆柱形构造，圆型杆体任一截面没有失圆。杆体圆度标准W6.35mm。杆体外表光滑一致，无横向焊缝。刀片划痕测试（25X25mm方格）喷塑贴力强不轻易剥落。密封立杆并包顶端以防水气进入，防水内漏措施可靠。3 .垂直度检验：监控立杆直立后，使用经纬仪对杆的两向垂直度作检验，垂直度偏差WO.5%。4 .外表处理为喷塑粉料为环保产品，外表处理工艺磷化标准按
9、照GB6807.86喷塑工艺符合ASTMD3359-83标准。喷塑过程为钝化一清洗一静电喷涂一固化，光泽度为90%,附着力到达I级标准。监控立杆规格：基本构造：常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢构造构成。监控立杆及其主要构件应为耐用构造，由能承受一定的机械应力，电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品。监控立杆及其主要构件的所有外露金属外表均应采用热浸镀锌层防护，镀锌层均匀且厚度不小于55m0监控立杆及其主要构件构造装配的质量应满足以下要求：监控立杆及其主要构件高度允许偏差20Omn1；监控立杆及其主要构件截
10、面尺寸允许偏差3mm；监控立杆及其主要构件安装后塔轴线位移允许偏差5mm；监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000；监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。钢构造的联接螺栓应简单统一，螺栓规格宜不小于M10,连结应有防松动措施，且结实可靠。监控立杆及其主要构件所有焊接处焊缝应符合标准要求，外表应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移绕度值）应不小于立杆及其主要构件高度的1/200.监控立杆及其主要构件具备防雷功能。摄像头的非带电金属形成整体，通过外壳上的接地螺栓与接地线连接。监控
11、立杆及其主要构件外壳的防护等级不小于：IP55,立杆及其主要构件的防护等级应满足露天使用环境的要求。监控立杆及其主要构件应能实现电动和手动升降，升降过程应保持匀速、平稳、安全，在升降速度为8mmin的条件下，电动机功率应W450W；手动扭转应W40N.m。监控立杆及其主要构件应设有可靠接地装置，其接地电阻应4欧姆。监控立杆及其主要构件根基的型式和尺寸应根据摄像机监控安装处的地震烈度、风荷载强度、地质条件及用户提出的具体要求确定，应按照要求提供具体安装图样及必要的施工要求具体应包含：根基混凝土强度不得低于C20；根基顶部应预埋M24地脚螺栓，螺栓露出根基高度应不小于100mm,螺栓的预埋位置偏差
12、不得大于2mm；引入电缆预埋钢管的位置及规格等）。监控立杆及其主要构件的室外控制开关箱应采用不锈钢箱体，并对其外表作喷塑处理。立杆采用中159X6直缝钢管；立杆与横支臂的连接端头（0.2In）采用中89X4.5直缝钢管，焊接加强板（10钢板）保护；立杆与根基采用法兰盘加预埋螺栓连接，焊接加强板（610钢板）保护；横支臂与立杆端头连接方式采用法兰盘连接，并进展焊接加强板（610钢板）保护；立杆的中心轴线距横支臂靠路中心一侧端头的间距为5m。横支臂采用89X4.5直缝钢管；且横支臂中间均匀焊接立管3根，采用60X4.5钢管。监控杆整体热镀锌。根据用户的要求，负责按照用户要求和设计图纸进展加工、制作
13、、安装交通监控杆及根基施工，包括：选购材料、焊接收材、镀锌处理、预埋根基、组织安装等均按标准进展。在施工时，根基为现场浇注。浇注前在事先挖好的坑槽中铺20CM厚沙垫层。监控杆的根基上外表与杆周围最近处的道路根基设施的标高一样。安装符合国标的标志牌面积不超过4.5平方米时，抗风能力为8级。监控杆安装完毕后，焊接地脚螺母保护帽。安全城市监控立杆道路监控杆电子警察立杆外表处理热镀锌喷塑；基本构造：安全城市监控立杆道路监控杆电子警察立杆厂家应由立杆、连接法兰、造型支臂、安装法兰及预埋钢构造构成。安全城市监控立杆道路监控杆电子警察立杆及其主要构件应为耐用构造，由监控杆能承受一定的机械应力，八安全城市监控
14、立杆道路监控杆电子警察立杆电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品。安全城市监控立杆道路监控杆电子警察立杆及其主要构件的所有外露金属八角监控杆外表均应采用热浸镀锌层防护，北京八角监控杆监控杆镀锌层均匀且厚度不小于55mo安全城市监控立杆道路监控杆电子警察立杆及其主要构件构造装配的质量应满足以下要求：安全城市监控立杆道路监控杆电子警察立杆及其主要构件高度允许偏差20Omn1；安全城市监控立杆道路监控杆电子警察立杆及其主要构件截面尺寸允许偏差士3mm；监控杆其主要构件尺寸应协调一致，桁架塔塔身应对灯架升降起到良好的导向、定位作用。钢构造的联接螺栓应简单统一，螺
15、栓规格宜采用M16,连结应有防松动措施，且结实可靠。立杆及其主要构件监控杆所有焊接处焊缝应符合标八角监控杆准要求，监控杆外表应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。等）。北京监控杆及其主要构件的室外控制开关箱应采用不锈钢箱体，并对监控杆其外表作喷塑处理。八角监控杆采用159X6直缝钢管；立杆与横支臂的八角监控杆连接端头（0.2m）采用89X4.5直缝钢管，焊接加强板（510钢板）保护；立杆与根基采用法兰盘加预埋螺栓连接，监控杆焊接加强板（10钢板）保护；横支臂与立杆端头连接方式采用法兰盘连接，并进展焊接加强板（810钢板）保护；北京监控杆的中心轴线距横支臂靠路中心一侧端头的间距为5m。横支
16、臂采用中89X4.5直缝钢管；且横支臂中间均匀焊接立管3根，采用60X4.5钢管。八角监控杆整体热镀锌。北京监控杆，安全城市监控立杆道路监控杆电子警察立杆厂安装立杆的要求挑臂长度以实际场地情况为准。以下为具体工艺要求的详细阐述。1 .根基施工1. 1.立杆根基A.用途：固定摄像杆；B. 根基构造、尺寸：如以下列图；C. 根基型号：由所需固定的摄像杆型号确定；D.制作位置：在？设备平面布置图？所标注摄像杆位置处制作根基；E.制作要求：1、应符合现行国家标准？电气装置安装工程电缆线路施工及验收标准？的有关规定；2、根基与窖井之间应有穿线管，且放置铁丝；3、根基钢板上钢筋按M20标准攻丝，配镀锌螺丝两个、平光垫圈和弹簧垫圈各一个。F.材料：4mm钢板、18
